一种三坐标滑架的移动架的制作方法

本实用新型涉及机械加工领域的周转装置，特别涉及一种三坐标滑架的移动架。

背景技术：

由于三坐标滑架体形一般都比较的庞大，仅靠人工进行搬运会比较的吃力，并且，由于其形状比较的不规则，也不方便用一般的运输装置来进行运输，所以，就需要用与其相配的运输装置来进行装载运输。

技术实现要素：

本实用新型的目的在于提供一种结构简单、便于加工的三坐标滑架的移动架。

本实用新型的上述目的是通过以下技术方案得以实现的：一种三坐标滑架的移动架,包括底架、脚轮、支撑架和限位板，所述支撑架包括四根立柱、若干横梁和若干加强杆，所述横梁设置于相邻立柱之间，所述加强杆设置于同一平面的相互平行的横梁之间，所述支撑架设置于底架上，底架底部设有四个脚轮，横梁上设有若干均匀分布的限位板。

底架是主要的支撑结构，对安装在其上的各构件起支撑作用，支撑架主要由立柱和横梁组成，通过加强杆对其进行加固，整个支撑架对三坐标滑架起到了支撑作用，限位板与三坐标滑架的上端部开设的凹槽相配合，将滑架卡接于支撑架的横梁上，脚轮的设置便于整个移动架进行移动。

作为优选，所述支撑架上还包括限位支架，所述限位支架连接相邻的立柱。

由于三坐标滑架的上端部与限位板相配合，从而，有效地将滑架固定于支撑架上，但是三坐标滑架的下端未受到外界约束，处于自由状态，在移动架移动的过程中，三坐标滑架很容易发生摆动，影响其稳定性，所以在支撑架上设有限位支架，将三坐标滑架中未受到约束的一端抵靠于限位支架的端面上，因此，三坐标滑架的两端均受到约束，保证了其在移动过程中的稳定性。

作为优选，所述限位支架上设有耐磨垫。

由于移动架是由金属加工而成，所以为了防止限位支架对三坐标滑架造成磨损，在限位支架与三坐标滑架相接触的端面设有耐磨垫，从而有利于减少三坐标滑架的磨损。

作为优选，所述耐磨垫与限位支架通过螺栓连接。

螺栓连接不仅牢固而且拆装方便，便于对耐磨垫进行更换。

作为优选，所述支撑架的其中一侧的立柱上设有推动扶手。

推动扶手的设置为操作者在推动移动架时提供了作用点，更便于操作。

作为优选，所述推动扶手上设有手柄套。

因为推动扶手多由金属等材料制成，为了避免金属等坚硬物体对操作者造成伤害，所以在推动扶手上设有手柄套对操作者进行保护。

作为优选，背离推动扶手的两个脚轮为万向脚轮。

万向脚轮和定向脚轮搭配使用最大的原因是操作者在推动移动架时可以更省力，万向脚轮起到前端导向的作用，定向脚轮设置于推动方一侧，这就意味着操作者在推动的时候只需控制两个轮子，相对省力。

作为优选，所述限位板上设有圆角。

限位板的圆角设计可大大降低其棱角对操作者造成刮伤、擦伤等情况。

综上所述，本实用新型具有以下有益效果：

1.底架底部的脚轮设置，使其移动方便。

2.立体且对称结构，既可充分利用车间空间，又可提高三坐标滑架的装载量。

附图说明

图1是三坐标滑架的移动架的结构示意图；

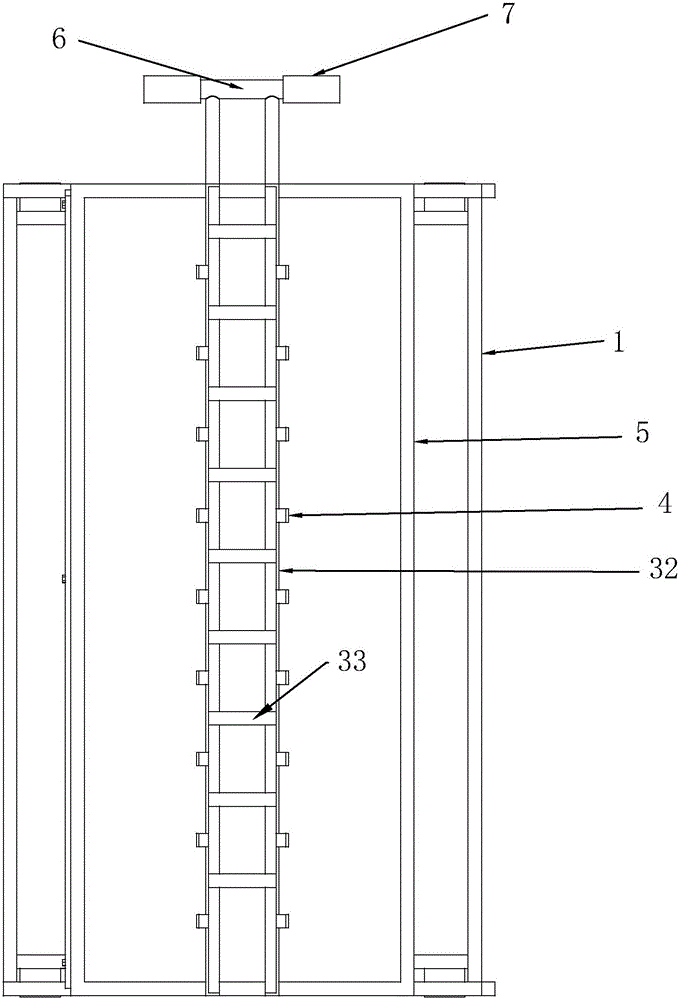

图2是三坐标滑架的俯视图；

图3是该三坐标滑架的移动架与三坐标滑架的装配示意图；

图4是限位支架的结构示意图。

图中，1、底架；2、脚轮；3、支撑架；31、立柱；32、横梁；33、加强杆；4、限位板；5、限位支架；51、耐磨垫；6、推动扶手；7、手柄套。

具体实施方式

以下结合附图1至附图4对本实用新型作进一步详细说明。

实施例一、

一种三坐标滑架的移动架，包括底架1、脚轮2、支撑架3和限位板4。此处，底架1为方形的，方形底架1上设有支撑架3，所述支撑架3由四根立柱31、六根横梁32和若干加强杆33焊接而成，加强杆33的数量可以根据实际情况来确定，四根立柱31呈矩形分布固接于方形底架1上，将四根呈矩形分布的立柱31分为两组，处于矩形同一长边上的两根立柱31为一组，六根所述横梁32两两一组等高设置于两组立柱31的上、中、下三个位置，同一高度设置的每组横梁32之间均匀设有若干加强杆33。每根横梁32上设有数量相等且均匀分布的限位板4，限位板4向外倾斜向上设置于横梁32上，限位板4的边缘为圆角，不同高度相邻两根横梁32的之间及最下面的横梁32与方形底座1之间均设有限位支架5，限位支架5上设有耐磨垫51，限位支架5与耐磨垫51之间通过三个均匀分布的螺栓连接。支撑架3上设有一个推动扶手6，所述推动扶手6设置于两组立柱31之间处于同一侧的两根立柱31上，所述推动扶手6上设有手柄套。7。

底架1的四个底角处分别设有一个脚轮2，与推动扶手6相反一侧的两个脚轮2为万向脚轮，另外两个为定向脚轮。

使用时，将三坐标滑架上端的凹槽卡接于限位板4上，三坐标滑架的下端抵靠在限位支架5的耐磨垫51上。同一移动架可放置多个三坐标滑架。

实施例二、

该实施例与实施例一的区别仅在于：支撑架3上设有两个推动扶手6，所述推动扶手6分别设置于两组立柱31中处于同一侧的两根立柱31上。四个脚轮2均为万向脚轮。

本具体实施例仅仅是对本实用新型的解释，其并不是对本实用新型的限制，本领域技术人员在阅读完本说明书后可以根据需要对本实施例做出没有创造性贡献的修改，但只要在本实用新型的权利要求范围内都受到专利法的保护。
