电瓶车的前座结构的制作方法

本实用新型涉及电瓶车技术领域，更为具体地，涉及一种电瓶车的前座结构。

背景技术：

现有的电瓶车只有后座能够带人，骑电瓶车的人无法观察到后座上的人的动态，当后座坐的小孩时，由于小孩的天性好动，其坐在后座时，大人无法时时刻刻观察到小孩，小孩容易发生危险状况。

因此，需要在电瓶车上设置一种前座结构，以方便观察小孩。

技术实现要素：

鉴于上述问题，本实用新型的目的是提供一种电瓶车的前座结构，以解决电瓶车没有前座的问题。

本实用新型提供的电瓶车的前座结构，包括：把手、支撑部、车座、连接部、调节部和固定部；其中，支撑部为弯折的U形结构，其包括一体成型的水平支撑和竖向支撑，竖向支撑的U形弧顶与把手连接，水平支撑通过固定螺栓与车座内设置的连接件固定连接，连接部的一端与连接件固定连接，另一端通过调节部与固定部活动连接，固定部固定在电瓶车座下方的支撑柱上；以及，调节部包括定位螺栓、与定位螺栓配合的定位孔、限位螺栓、与限位螺栓配合的限位孔，限位孔为长条形，限位螺栓在限位孔内滑动，通过定位螺栓与定位孔的配合，实现连接部与固定部的连接，通过限位螺栓在限位孔内的滑动，实现连接部围绕固定部的转动。

此外，优选的结构是，连接部的一端通过连接板与连接件固定连接。

另外，优选的结构是，在连接部上开设有至少一个螺纹孔，通过连接螺栓穿过螺纹孔将连接板与连接部固定。

再者，优选的结构是，螺纹孔均匀分布在连接部上。

此外，优选的结构是，在把手上安装有防滑套。

再者，优选的结构是，固定部包括两个弧形的固定板，电瓶车座下方的支撑柱夹在两个弧形的固定板中间，并通过锁紧螺栓锁紧两个弧形的固定板。

利用上述根据本实用新型提供的电瓶车的前座结构，通过在电瓶车座位与电动车把手之间的空隙设置一个前座，并通过电瓶车座位下方的支撑柱，能够使骑行者看到坐在前座上的小孩，从而避免小孩发生危险状况。

附图说明

通过参考以下结合附图的说明及权利要求书的内容，并且随着对本实用新型的更全面理解，本实用新型的其它目的及结果将更加明白及易于理解。在附图中：

图1为根据本实用新型实施例的电瓶车的前座结构的结构示意图；

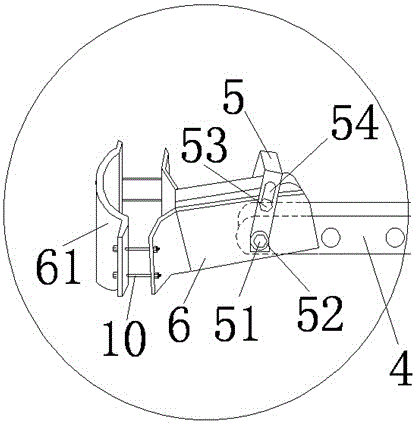

图2为图1的局部放大图。

在所有附图中相同的标号指示相似或相应的特征或功能。

其中的附图标记包括：把手1、防滑套11、支撑板2、水平支撑21、竖向支撑22、车座3、连接件31、连接部4、螺纹孔41、调节部5、定位螺栓51、定位孔52、限位螺栓53、限位孔54、固定部6、固定板61、固定螺栓7、连接板8、连接螺栓9、锁紧螺栓10。

具体实施方式

在下面的描述中，出于说明的目的，为了提供对一个或多个实施例的全面理解，阐述了许多具体细节。然而，很明显，也可以在没有这些具体细节的情况下实现这些实施例。在其它例子中，为了便于描述一个或多个实施例，公知的结构和设备以方框图的形式示出。

以下将结合附图对本实用新型的具体实施例进行详细描述。

如图1和图2所示，本实用新型实施例提供的电瓶车的前座结构，包括：把手1、支撑部2、车座3、连接部4、调节部5和固定部6；其中，在把手1的两端安装有防滑套11，支撑部2为弯折的U形结构，其包括一体成型的水平支撑21和竖向支撑22，竖向支撑22的U形弧顶与把手1连接，起到支撑把手1的作用，而水平支撑21通过固定螺栓7与车座3内设置的连接件31固定连接，用于连接车座3，从而将把手1通过支撑部2与车座3固定。

连接部4的一端与连接件31固定连接，另一端通过调节部5与固定部6活动连接，连接部4起到连接车座3与固定部6的作用，固定部6固定在电瓶车座下方的支撑柱上，也就是说，本实用新型提供的电瓶车的前座结构整体通过电瓶车座下方的支撑柱固定。具体地，连接部4的一端通过连接板8与连接件31固定连接，更为具体地，在连接部4上至少一个螺纹孔41，螺纹孔41均匀分布在连接部4上，通过连接螺栓9穿过螺纹孔41，从而将连接板8的一端与连接部4固定在一起，连接板8的另一端与连接件31固定连接。通过调节连接螺栓9的位置，实现调节车座3的前后位置。

调节部5包括定位螺栓51、与定位螺栓51配合的定位孔52、限位螺栓53、与限位螺栓53配合的限位孔54，限位孔54为长条形，限位螺栓53在限位孔54内滑动，通过定位螺栓51与定位孔52的配合，实现连接部4与固定部6的连接，此时，定位螺栓51相当于一个轴承，实现连接部4的转动，通过限位螺栓53在限位孔54内的滑动，实现调节部5围绕着固定部6的转动。在需要调整连接部4的角度时，松开限位螺栓53，调节限位螺栓53在限位孔54内的位置，从而调节连接部4的角度，在连接部4完成调节时，拧紧限位螺栓43。

固定部6包括两个弧形的固定板61，电瓶车座下方的支撑柱夹在两个弧形的固定板61中间，并通过锁紧螺栓10锁紧两个弧形的固定板61，从而将固定板6与电瓶车座下方的支撑柱固定。

如上参照附图以示例的方式描述了根据本实用新型提出的电瓶车的前座结构。但是，本领域技术人员应当理解，对于上述本实用新型所提出的电瓶车的前座结构，还可以在不脱离本实用新型内容的基础上对其中的实现细节做出各种改进。因此，本实用新型的保护范围应当由所附的权利要求书的内容确定。
