滑板车座椅安装装置的制作方法

本实用新型涉及滑板车技术领域，具体涉及一种滑板车座椅安装装置。

背景技术：

滑板车是一种潮流运动产品，它以速度适中、好学易操纵等特点深受人们的喜爱。现有的滑板车通常设置有座椅结构，以方便使用者坐在座椅上骑行，增加骑行的舒适度。

现有具有座椅的滑板车，座椅使用以座椅支撑杆连接在踏板上，而座椅支撑杆则通过螺丝固定在踏板上，如此在使用过程中螺丝承受的剪切力过大，容易损坏。另外，通过螺丝将座椅支撑杆安装在踏板上，其安装和拆卸非常不便，并且螺丝经常拆卸会造成滑丝现象，影响座椅的正常使用。并且多数滑板车的电池安装在踏板内，当座椅支撑杆自踏板上拆卸后，雨水会自螺丝孔内进入踏板内部，会引起电池短路的情况。

技术实现要素：

本实用新型所要解决的技术问题是针对上述现有技术提供一种在不破坏踏板表面结构条件下，拆装方便、且不会影响踏板内部部件使用的滑板车座椅安装装置。

本实用新型解决上述问题所采用的技术方案为：一种滑板车座椅安装装置，其特征在于：包括能够扣接在踏板上的固定底座和固定安装在所述固定底座上的座椅支撑杆；

所述固定底座的两侧分别向下向内弯曲设置有能够匹配扣接在踏板两侧的弯钩部，所述固定底座包括第一底座和第二底座，所述第一底座的第一侧和第二底座的第一侧可拆卸连接，所述第一底座的第二侧设置有所述弯钩部，所述第二底座的第二侧设置有所述弯钩部。

方便地，所述第一底座第一侧向上延伸设置有第一连接板，所述第二底座第一侧向上延伸设置有第二连接板，所述第一连接板和第二连接板通过快拆装置可拆卸连接。

为了减少座椅支撑杆安装后对固定底座产生的剪切力，所述第一底座的上端面上还向上延伸设置有固定板，所述固定板和所述第一连接板相对设置，所述固定板上沿上下方向设置有第一卡槽，所述第一连接板上沿上下方向设置有第二卡槽，所述第一卡槽和第二卡槽对应设置在所述固定板和第一连接板相对的侧面上；

所述座椅支撑杆上径向向外延伸设置有第一卡板和第二卡板，所述第一卡板和第二卡板分别能够对应卡接在所述第一卡槽和第二卡槽内。

优选地，所述第一卡板和第二卡板分别通过螺丝固定安装在第一底座的上端面上。

为了进一步减少座椅支撑杆安装后对固定底座产生的剪切力，所述第一卡板和第二卡板分别通过螺丝固定在固定板和第一连接板上。

优选地，所述快拆装置包括把手、连接螺柱和调节螺母，所述连接螺柱的一端具有一连接部，所述把手能转动的连接在所述把手上，所述调节螺母套接在所述连接螺柱的另一端，所述连接螺柱依次穿设在所述第二连接板、第一连接板和固定板内。

与现有技术相比，本实用新型的优点在于：该滑板车座椅安装装置采用固定连接的固定底座和座椅支撑杆，其中固定底座通过可拆卸第一底座和第二底座结构来实现和踏板之间的开拆卸扣接连接，从而实现座椅在踏板上方便快速的安装和拆卸。在安装和拆卸过程中不会对踏板的板面产生任何影响。该滑板车座椅安装装置中，踏板上无需开设连接孔，则该滑板车座椅安装装置自踏板上拆卸后，雨水也不会流入到踏板内部，保证了滑板车整体的正常使用。

附图说明

图1为本实用新型实施例中滑板车座椅安装装置的立体图。

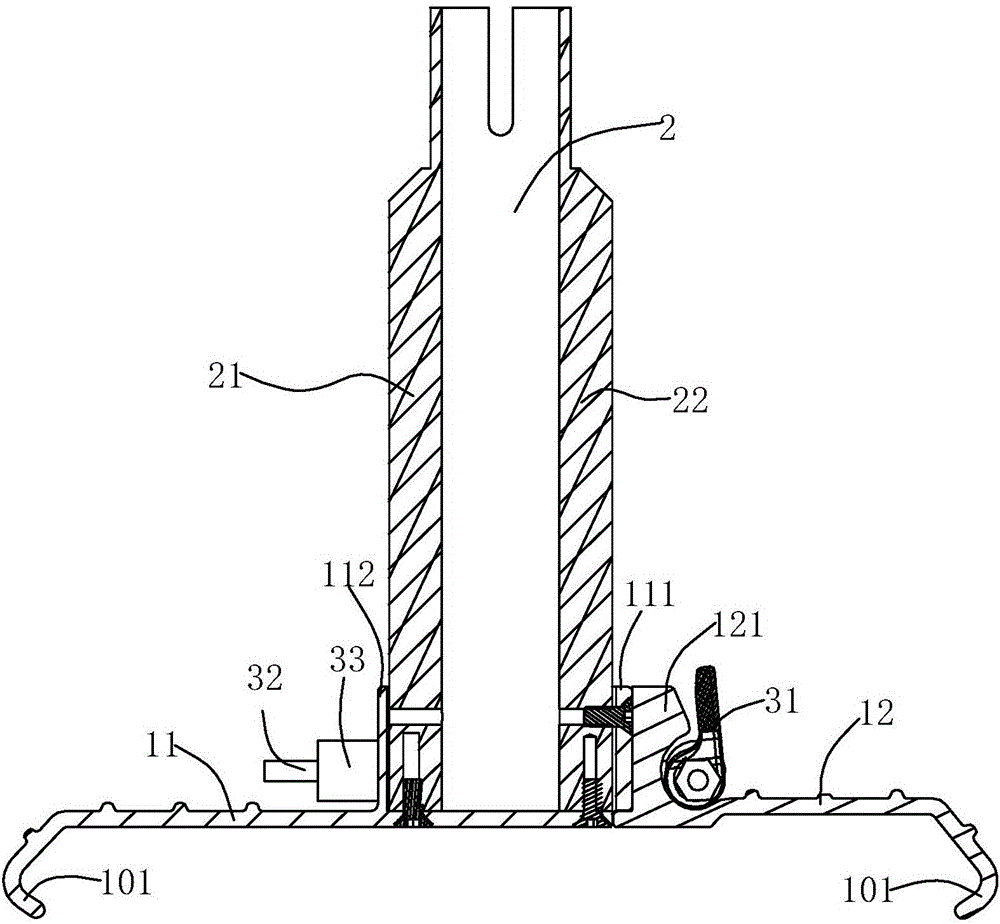

图2为本实用新型实施例中滑板车座椅安装装置的剖视图。

图3为本实用新型实施例中滑板车座椅安装装置的分解图。

具体实施方式

以下结合附图实施例对本实用新型作进一步详细描述。

如图1至图3所示，本实施例中的滑板车座椅安装装置，包括能够扣接在踏板上的固定底座1和固定安装在固定底座1上的座椅支撑杆2。使用时，将滑板那车的座椅安装在座椅支撑杆2的顶部使用。

该固定底座1包括第一底座11和第二底座12，第一底座11第一侧向上延伸设置有第一连接板111，第二底座12第一侧向上延伸设置有第二连接板121，所述第一连接板111和第二连接板121通过快拆装置3可拆卸连接。第一底座11的上端面上还向上延伸设置有固定板112，固定板112和第一连接板111平行相对设置。

快拆装置3包括把手31、连接螺柱32和调节螺母33，连接螺柱32的一端具有一连接部，把手31能转动的连接在把手31上，调节螺母33套接在连接螺柱32的另一端，连接螺柱32依次穿设在第二连接板121、第一连接板111和固定板112内。通过调节螺母33和把手31的操作可实现快拆装置3对第一连接板111和第二连接板121的打开和锁紧操作。

第一底座11的第二侧向下向内弯曲设置有能够匹配扣接在踏板一侧的弯钩部101，第二底座12的第二侧向下向内弯曲设置有能够匹配扣接在踏板一侧的弯钩部101。如此通过第一底座11和第二底座12上的弯钩部101则能实现固定底座1在踏板上的扣接安装。即当快拆装置3打开时，第一底座11和第二底座12能够相对向外打开，固定底座1则能方便的从踏板上拆卸下来。当快拆装置3锁紧时，第一底座11和第二底座12上的弯钩部101则紧扣在踏板的两侧，快速实现固定底座1在踏板上的安装。

固定板112上沿上下方向设置有第一卡槽113，第一连接板111上沿上下方向设置有第二卡槽114，第一卡槽113和第二卡槽114对应设置在固定板112和第一连接板111相对的侧面上。

座椅支撑杆2上径向向外延伸设置有第一卡板21和第二卡板22，第一卡板21和第二卡板22分别能够对应卡接在第一卡槽113和第二卡槽114内。如此通过卡板和卡槽的配合使用可以有效减少座椅支撑杆2安装后对固定底座1产生的剪切力。

另外，第一卡板21和第二卡板22分别通过纵向设置的螺丝固定安装在第一底座11的上端面上。第一卡板21和第二卡板22还分别通过横向设置的螺丝固定在固定板112和第一连接板111上，如此可以进一步减少座椅支撑杆2安装后对固定底座1产生的剪切力。
