花卉超市用购物车的制作方法

本实用新型涉及超市购物车领域，尤其涉及一种花卉超市用购物车。

背景技术：

随着生活水平的不断提高，喜欢逛花店的人越来越多，相应的，花卉超市也越来越多。遗憾的是由于鲜花植物不能倒放，不能叠压，瓷盆植物较重且易碎，盆径、形状不一等特点，采用普通购物车对花卉进行运输并不适合。目前，鲜有花卉超市研发出方便实用并适合花卉装载的专用购物车，导致很多花友在购花时往往不能像在普通超市购物一样随性。

技术实现要素：

本实用新型要解决的技术问题是：提供一种能够有效固定花盆的花卉超市用购物车。

为解决上述问题采用的技术方案是：花卉超市用购物车包括购物车筐、横向扶杆、竖向连接杆和车轮；车轮连接在购物车筐底部，横向扶杆通过竖向连接杆与购物车筐连接；购物车筐包括前挡板、后挡板和两个侧挡板；其特征在于：包括两个导向制动结构，侧挡板上沿购物车筐长度方向设置有平移滑槽，导向制动结构包括导向杆和平移制动结构，两个导向杆分别位于两个平移滑槽内并可滑动，平移制动结构能够限制导向杆滑动，后挡板两端分别与导向制动结构连接。

进一步的是：导向制动结构包括竖移制动结构和竖移滑槽，后挡板两端位于两个竖移滑槽内并可滑动，竖移制动结构能够限制后挡板滑动。

进一步的是：包括购物车篮，购物车篮位于竖向连接杆前方并与竖向连接杆连接。

进一步的是：包括制动条，制动条与平移滑槽同向设置，制动条上设置有多个制动槽。

平移制动结构包括制动结构壳体、制动杆、弹簧、支撑板和限位杆；制动杆贯穿制动结构壳体，支撑板位于制动结构壳体内并与制动杆连接；弹簧位于制动结构壳体内并顶压支撑板；制动结构壳体一端设置有深限位槽和浅限位槽，限位杆与制动杆连接；限位杆位于深限位槽内时，制动杆伸出并插入制动槽；限位杆位于浅限位槽内时，制动杆缩回。

进一步的是：竖移制动结构为滚珠弹簧，滚珠弹簧安装于竖移滑槽的槽壁上，滚珠弹簧压紧后挡板。

本实用新型的有益效果是：后挡板位置可调，根据花盘数量、大小和形状调节后挡板位置可调节购物车筐容积大小，使各花盘紧密排布，使之不倾倒碎裂。

附图说明

图1是花卉超市用购物车侧视图；

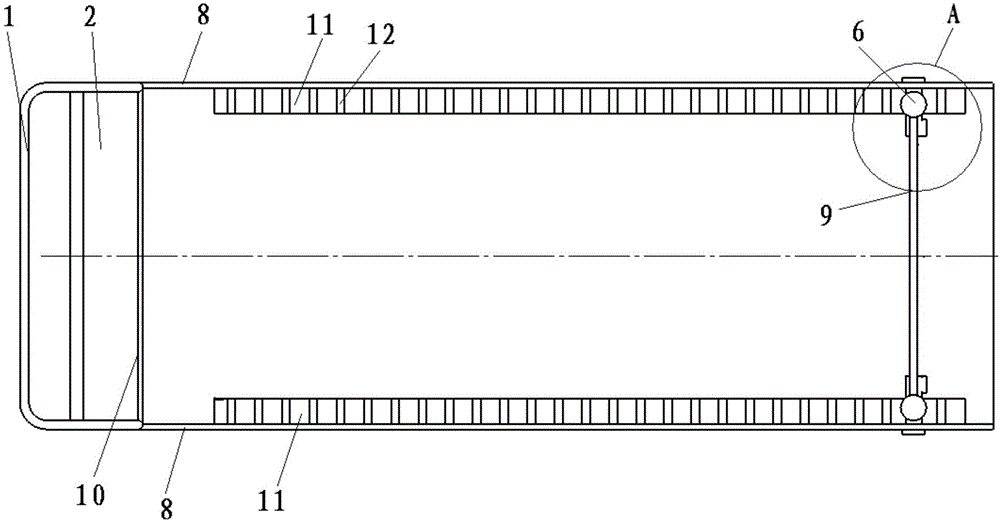

图2是花卉超市用购物车俯视图；

图3是平移制动结构剖视图；

图4是平移制动结构俯视图；

图5是图2中A处放大图；

图6是滚珠弹簧结构图；

图中标记为：横向扶杆1、购物车篮2、竖向连接杆3、购物车筐4、平移滑槽5、导向制动结构6、车轮7、侧挡板8、后挡板9、前挡板10、制动条11、制动槽12、深限位槽13、限位杆14、支撑板15、制动结构壳体16、弹簧17、制动杆18、导向杆19、平移制动结构20、竖移滑槽21、竖移制动结构22。

具体实施方式

下面结合附图和具体实施方式对本实用新型进一步说明。

花卉超市用购物车包括购物车筐4、横向扶杆1、竖向连接杆3和车轮7；车轮7连接在购物车筐4底部，横向扶杆1通过竖向连接杆3与购物车筐4连接；购物车筐4包括前挡板10、后挡板9和两个侧挡板8；其特征在于：包括两个导向制动结构6，侧挡板9上沿购物车筐4长度方向设置有平移滑槽5，导向制动结构6包括导向杆19和平移制动结构20，两个导向杆19分别位于两个平移滑槽5内并可滑动，平移制动结构20能够限制导向杆19滑动，后挡板9两端分别与导向制动结构6连接。

本实用新型后挡板9位置可调，根据花盘数量、大小和形状调节后挡板9位置可调节购物车筐4容积大小，使各花盘紧密排布，使之不倾倒碎裂。

平移制动结构20解除制动，即可移动后挡板9；移动至合适位置后平移制动结构20恢复制动即可使后挡板9位置固定。

为了适应不同高度的花盆，导向制动结构6包括竖移制动结构22和竖移滑槽21，后挡板9两端位于两个竖移滑槽21内并可滑动，竖移制动结构22能够限制后挡板9滑动。后挡板9高度可调，使得后挡板9能够适用于固定不同高度的花盆。

可在花卉超市用购物车上设置购物车篮2，购物车篮2位于竖向连接杆3前方并与竖向连接杆3连接。购物车篮2可以放置顾客的个人物品或购入的小型花卉用品，减轻顾客负担。

平移制动结构20可以有多种具体设置方式，例如可以如图3和图4所示：花卉超市用购物车包括制动条11，制动条11与平移滑槽5同向设置，制动条11上设置有多个制动槽12；平移制动结构20包括制动结构壳体16、制动杆18、弹簧17、支撑板15和限位杆14；制动杆18贯穿制动结构壳体16，支撑板15位于制动结构壳体16内并与制动杆18连接；弹簧17位于制动结构壳体16内并顶压支撑板15；制动结构壳体16一端设置有深限位槽13和浅限位槽19，限位杆14与制动杆18连接；限位杆14位于深限位槽13内时，制动杆18伸出并插入制动槽12；限位杆14位于浅限位槽19内时，制动杆18缩回。拉起制动杆18并旋转，对准深限位槽13或浅限位槽19后放手，即可切换制动杆18所处位置。

竖移制动结构22可以有多种具体设置方式，例如可以如图5所示：竖移制动结构22为滚珠弹簧，滚珠弹簧安装于竖移滑槽21的槽壁上，滚珠弹簧压紧后挡板9。滚珠弹簧为现有技术产品，结构如图6所示。滚珠弹簧压紧后挡板9，使后挡板9即能上下滑动，又能停留于任意高度。
