坐桶与坐桶盖的连接结构的制作方法

本实用新型涉及车辆配件技术领域，特别是涉及一种坐桶与坐桶盖的连接结构。

背景技术：

电动自行车，是指以蓄电池作为辅助能源在普通自行车的基础上，安装了电机、控制器、蓄电池、转把闸把等操纵部件和显示仪表系统的机电一体化的个人交通工具。电动自行车凭借价格实惠、省力便捷、移动方便、节能环保、使用成本低、外观多样等优点得到了广大消费者的青睐。

车座是电动自行车上的零部件之一，主要由坐桶和坐桶盖组成，坐桶内部具有下沉空间，便于人们放置物品；坐桶盖外部包裹软座，增加人们骑乘时的舒适性。

现有的这种坐桶与坐桶盖之间的链接方式都是采取传统的简化版合页方式，以一根光面螺栓作为中间轴，坐桶与坐桶盖上的连接片都套在光面螺栓上，光面螺栓的末端具有一段螺纹，配合紧固螺母和垫片对连接片进行轴向限制，上述的这种结构，螺母拧的太紧，坐桶与坐桶盖转动不灵活，螺母拧的太松，坐桶盖的晃动较大，装配起来比较麻烦。

技术实现要素：

本实用新型主要解决的技术问题是提供一种坐桶与坐桶盖的连接结构，结构简单合理，坐桶与坐桶盖之间采用铰接方式，装配方便，简单实用。

为解决上述技术问题，本实用新型采用的一个技术方案是：提供一种坐桶与坐桶盖的连接结构，包括：

坐桶，所述坐桶的前端部上具有一个长条形凹槽，所述长条形凹槽的横截面呈圆弧形；

坐桶盖，所述坐桶盖的前端部上具有两个支撑块和设置在两个支撑块之间的转轴，所述转轴活动设置在所述长条形凹槽中；

盖板，所述盖板固定在坐桶的前端部上且盖在长条形凹槽上，从而将转轴限制在长条形凹槽中。

在本实用新型一个较佳实施例中，所述盖板包括盖板本体，所述盖板本体的前端面上具有两个对称设置的前插部，所述盖板本体的后端面具有两个对称设置的后延伸部。

在本实用新型一个较佳实施例中，所述坐桶的前端部上具有一个下沉台阶，所述下沉台阶包括一个竖向区和一个横向区，所述横向区包括从后往前依次设置的平面部、长条形凹槽和凸台部，所述凸台部的后端面上设置有两个插孔；

所述盖板本体通过至少两个螺栓固定在平面部上，所述两个前插部分别插置在两个插孔中。

在本实用新型一个较佳实施例中，所述后延伸部延伸到竖向区下方，所述竖向区上具有两个压块，所述两个压块分别压在两个后延伸部的上表面上。

在本实用新型一个较佳实施例中，所述支撑块的外端呈圆弧形，所述两个支撑块的外端之间设置有转轴。

在本实用新型一个较佳实施例中，所述转轴为不锈钢转轴，所述转轴的两端分别固定在两个支撑块中。

在本实用新型一个较佳实施例中，所述横向区的两侧分别具有一个支撑配合区，所述支撑块转动支撑在支撑配合区上。

在本实用新型一个较佳实施例中，所述盖板采用不锈钢制成，厚度为3~4毫米。

本实用新型的有益效果是：本实用新型坐桶与坐桶盖的连接结构，结构简单合理，坐桶与坐桶盖之间采用铰接方式，装配方便，简单实用。

附图说明

为了更清楚地说明本实用新型实施例中的技术方案，下面将对实施例描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其它的附图，其中：

图1是本实用新型坐桶与坐桶盖的连接结构一较佳实施例的分解结构示意图；

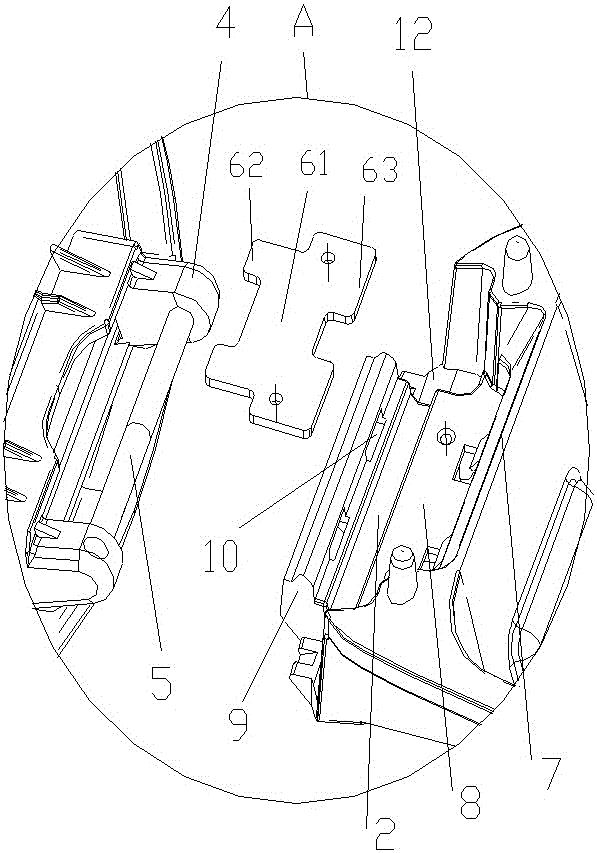

图2是图1中A的局部放大图；

图3是本实用新型坐桶与坐桶盖的连接结构的组装结构示意图；

图4是图3中B的局部放大图；

图5是图3的俯视图。

附图中各部件的标记如下：1、坐桶，2、长条形凹槽，3、坐桶盖，4、支撑块，5、转轴，6、盖板，61、盖板本体，62、前插部，63、后延伸部，7、竖向区，8、平面部，9、凸台部，10、插孔，11、压块，12、支撑配合区。

具体实施方式

下面将对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅是本实用新型的一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其它实施例，都属于本实用新型保护的范围。

请参阅图1至图5，本实用新型实施例包括：

一种坐桶与坐桶盖的连接结构，包括：坐桶1、坐桶盖3和盖板6，所述坐桶和坐桶盖均是采用注塑成型工艺制成。

所述坐桶的前端部上具有一个下沉台阶，所述下沉台阶包括一个竖向区7和一个横向区，所述横向区包括从后往前依次设置的平面部8、长条形凹槽2和凸台部9，所述凸台部的后端面上设置有两个插孔10，所述长条形凹槽的横截面呈圆弧形。

所述坐桶盖的前端部上具有两个支撑块4和设置在两个支撑块之间的转轴5，所述转轴5活动设置在所述长条形凹槽中，优选的，所述转轴为不锈钢转轴，所述转轴的两端分别固定在两个支撑块中，与支撑块连接为一体，所述盖板固定在坐桶的前端部上且盖在长条形凹槽上，从而将转轴限制在长条形凹槽中。

上述结构中，转轴可以在长条形凹槽中转动，转轴转动时，坐桶盖随着转轴一起转动。

所述支撑块的外端呈圆弧形，所述两个支撑块的外端之间设置有转轴，所述横向区的两侧分别具有一个支撑配合区12，所述支撑块的外端转动支撑在支撑配合区上，所述两个支撑块的内侧面分别贴靠在横向区的两端侧面上，使得坐桶盖与坐桶之间配合的更加完美。

优选的，所述盖板采用不锈钢制成，厚度为3~4毫米，所述盖板包括盖板本体61，所述盖板本体的前端面上具有两个对称设置的前插部62，所述盖板本体的后端面具有两个对称设置的后延伸部63。

所述盖板本体通过至少两个螺栓固定在平面部上，压紧在平面部上，从而将转轴压在长条形凹槽中，所述两个前插部分别插置在两个插孔中，进一步提升盖板整体的稳固性，不易翘曲变形。

所述后延伸部延伸到竖向区下方，所述竖向区上具有两个压块11，所述两个压块分别压在两个后延伸部的上表面上，进一步提升盖板整体的稳固性，不易翘曲变形。

本实用新型的有益效果是：本实用新型坐桶与坐桶盖的连接结构，结构简单合理，坐桶与坐桶盖之间采用铰接方式，装配方便，简单实用。
