一种物联网婴儿车的制作方法

本实用新型涉及一种母婴用品技术领域，具体为一种物联网婴儿车。

背景技术：

婴儿车是一种为婴儿户外活动提供便利而设计的工具车，是妈妈带宝宝上街购物时的必须品，现有的婴儿车多数结构简单，功能单一，由于不具有提醒功能，当妈妈沉迷购物时很容易因不注意而导致宝宝被抱走，此外，大部分婴儿车也不具有安抚功能，在室内使用时，需要妈妈随时陪护，大大增加了妈妈的负担。

因此，需要设计一种物联网婴儿车来解决此类问题。

技术实现要素：

本实用新型的目的在于提供一种物联网婴儿车，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种物联网婴儿车，包括婴儿车本体、车架、座椅、推把、脚轮、置物篮、24H-12电动机、座篮、控制箱、储存箱、HA2003光照传感器、遮阳蓬、42M704L530电动机、音乐播放器、扶手、TGS2602空气质量传感器、蓄电池、ARM微处理器、无线收发模块、AM2120温湿度传感器、SIN-LCLY称重传感器、RB-02S074声音传感器和移动终端，所述婴儿车本体的底部设置有所述车架，所述车架的顶端安装有所述推把，所述车架中部的两端安装有所述24H-12电动机，所述车架中部的顶部安装有所述座椅，所述座椅底端设置有所述控制箱，所述控制箱内部的底端安装有所述蓄电池，所述蓄电池的一侧安装有所述ARM微处理器，所述ARM微处理器的一侧安装有所述无线收发模块，所述控制箱内部顶端的中部安装有所述SIN-LCLY称重传感器，所述SIN-LCLY称重传感器的一侧安装有所述AM2120温湿度传感器，所述SIN-LCLY称重传感器的另一侧安装有所述RB-02S074声音传感器，所述控制箱的顶部安装有所述座篮，所述座篮的内部安装有所述扶手，所述座篮中部的两侧安装有所述42M704L530电动机，所述42M704L530电动机的内侧安装有所述遮阳蓬，所述座篮顶端的两侧设置有所述音乐播放器，所述座篮的背面安装有所述储存箱，所述储存箱一侧的底端安装有所述HA2003光照传感器，所述储存箱另一侧的底端安装有所述TGS2602空气质量传感器，所述车架中部的底部安装有所述置物篮，所述车架的底部安装有所述脚轮。

进一步的，所述蓄电池与所述HA2003光照传感器、所述TGS2602空气质量传感器、所述ARM微处理器、所述无线收发模块、所述AM2120温湿度传感器、所述SIN-LCLY称重传感器和所述RB-02S074声音传感器电性连接，所述ARM微处理器电性连接所述24H-12电动机、所述42M704L530电动机和所述音乐播放器。

进一步的，所述推把的顶端粘贴有橡胶垫。

进一步的，所述储存箱与所述HA2003光照传感器通过紧固件固定连接。

进一步的，所述控制箱与所述SIN-LCLY称重传感器通过紧固件固定连接。

进一步的，所述控制箱与所述RB-02S074声音传感器通过紧固件固定连接。

进一步的，所述婴儿车本体的外部设置有移动终端，所述ARM微处理器与移动终端通过所述无线收发模块连接。

与现有技术相比，本实用新型的有益效果是：该种物联网婴儿车，婴儿车本体的底部设置有车架，车架的顶端安装有推把，推把的顶端粘贴有橡胶垫，防滑耐磨，手感舒适；车架中部的两端安装有24H-12电动机，车架中部的顶部安装有座椅，座椅底端设置有控制箱，控制箱内部的底端安装有蓄电池，蓄电池的一侧安装有ARM微处理器，ARM微处理器的一侧安装有无线收发模块，婴儿车本体的外部设置有移动终端，ARM微处理器与移动终端通过无线收发模块连接，无线收发模块能够及时将ARM微处理器接收到的信号发送给移动终端，从而方便妈妈进行查看和管理，安全高效，降低了妈妈的劳动强度，提高了婴儿车本体的工作效率，增强了其使用效果；控制箱内部顶端的中部安装有SIN-LCLY称重传感器，控制箱与SIN-LCLY称重传感器通过紧固件固定连接，SIN-LCLY称重传感器用于实时监测座篮重量的大小，当监测到重量变轻时，便会将信号发送给ARM微处理器，ARM微处理器在接收到信号后会立即通过无线收发模块将信号发送给移动终端对妈妈进行提醒，快捷高效，提高了婴儿车本体使用的安全性；SIN-LCLY称重传感器的一侧安装有AM2120温湿度传感器，AM2120温湿度传感器用于实时监测座篮内温度和湿度的高低，同时将信号发送给ARM微处理器，ARM微处理器在接收到信号后会立即通过无线收发模块将信号发送给移动终端对妈妈进行提醒，从而方便妈妈根据实际情况给宝宝换尿布或添减衣服；SIN-LCLY称重传感器的另一侧安装有RB-02S074声音传感器，控制箱与RB-02S074声音传感器通过紧固件固定连接，RB-02S074声音传感器用于实时监测座篮内声音的高低，当监测到大于设定值时，便会将信号发送给ARM微处理器，ARM微处理器在接收到信号后会立即启动24H-12电动机对座椅进行摇晃，同时启动音乐播放器对宝宝进行安抚，灵活快捷，降低了妈妈的负担；控制箱的顶部安装有座篮，座篮的内部安装有扶手，座篮中部的两侧安装有42M704L530电动机，42M704L530电动机的内侧安装有遮阳蓬，座篮顶端的两侧设置有音乐播放器，座篮的背面安装有储存箱，可用来盛放手机、钱包等贵重物品，实用便捷；储存箱一侧的底端安装有HA2003光照传感器，储存箱与HA2003光照传感器通过紧固件固定连接，HA2003光照传感器用于实时监测周围环境的光照强度，当监测到高于设定值时，便会将信号发送给ARM微处理器，ARM微处理器在接收到信号后会立即启动42M704L530电动机，遮阳蓬随即关闭，灵敏高效，保护了宝宝的皮肤，使其免受紫外线侵袭，提高了婴儿车本体的实用性；储存箱另一侧的底端安装有TGS2602空气质量传感器，储存箱与TGS2602空气质量传感器通过紧固件固定连接，TGS2602空气质量传感器用于实时监测周围环境的空气质量，当监测到低于设定值时，便会将信号发送给ARM微处理器，ARM微处理器在接收到信号后会立即启动42M704L530电动机，遮阳蓬随即关闭，灵活快捷，为宝宝创造了一个良好的活动环境；车架中部的底部安装有置物篮，可用于盛放水杯、纸巾等杂物，简单实用；车架的底部安装有脚轮，脚轮为带有刹车片的万向脚轮，灵活快捷，安全稳固。

附图说明

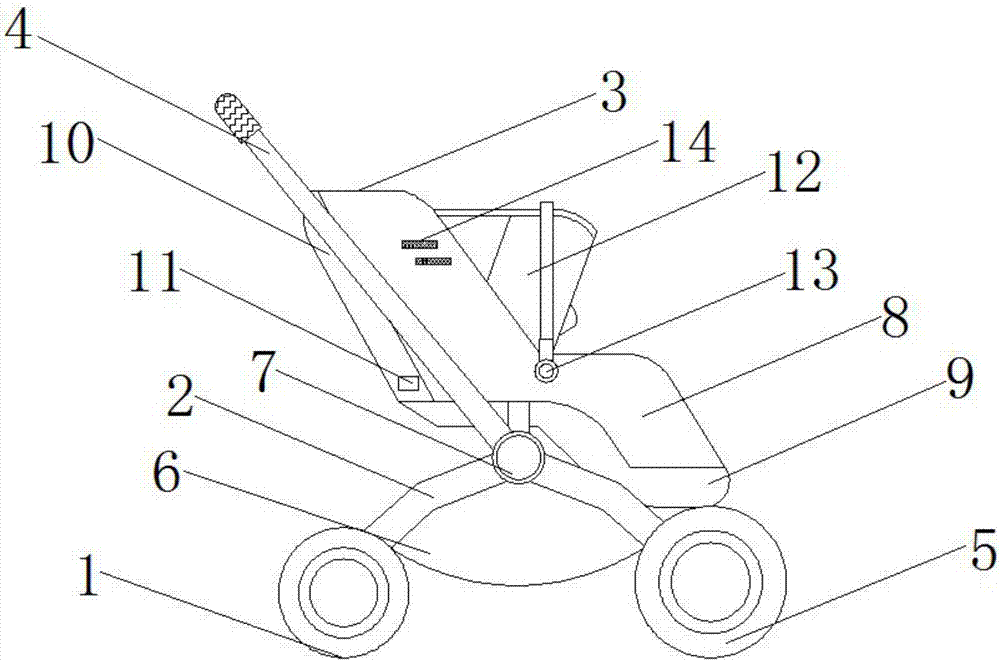

图1是本实用新型的主视结构示意图；

图2是本实用新型的座椅后视结构示意图；

图3是本实用新型的工作原理结构示意图；

附图标记中：1-婴儿车本体；2-车架；3-座椅；4-推把；5-脚轮；6-置物篮；7-24H-12电动机；8-座篮；9-控制箱；10-储存箱；11-HA2003光照传感器；12-遮阳蓬；13-42M704L530电动机；14-音乐播放器；15-扶手；16-TGS2602空气质量传感器；17-蓄电池；18-ARM微处理器；19-无线收发模块；20-AM2120温湿度传感器；21-SIN-LCLY称重传感器；22-RB-02S074声音传感器；23-移动终端。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种物联网婴儿车，包括婴儿车本体1、车架2、座椅3、推把4、脚轮5、置物篮6、24H-12电动机7、座篮8、控制箱9、储存箱10、HA2003光照传感器11、遮阳蓬12、42M704L530电动机13、音乐播放器14、扶手15、TGS2602空气质量传感器16、蓄电池17、ARM微处理器18、无线收发模块19、AM2120温湿度传感器20、SIN-LCLY称重传感器21、RB-02S074声音传感器22和移动终端23，婴儿车本体1的底部设置有车架2，车架2的顶端安装有推把4，车架2中部的两端安装有24H-12电动机7，车架2中部的顶部安装有座椅3，座椅3底端设置有控制箱9，控制箱9内部的底端安装有蓄电池17，蓄电池17的一侧安装有ARM微处理器18，ARM微处理器18的一侧安装有无线收发模块19，控制箱9内部顶端的中部安装有SIN-LCLY称重传感器21，SIN-LCLY称重传感器21的一侧安装有AM2120温湿度传感器20，SIN-LCLY称重传感器21的另一侧安装有RB-02S074声音传感器22，控制箱9的顶部安装有座篮8，座篮8的内部安装有扶手15，座篮8中部的两侧安装有42M704L530电动机13，42M704L530电动机13的内侧安装有遮阳蓬12，座篮8顶端的两侧设置有音乐播放器14，座篮8的背面安装有储存箱10，储存箱10一侧的底端安装有HA2003光照传感器11，储存箱10另一侧的底端安装有TGS2602空气质量传感器16，车架2中部的底部安装有置物篮6，车架2的底部安装有脚轮5。

进一步的，蓄电池17与HA2003光照传感器11、TGS2602空气质量传感器16、ARM微处理器18、无线收发模块19、AM2120温湿度传感器20、SIN-LCLY称重传感器21和RB-02S074声音传感器22电性连接，ARM微处理器18电性连接24H-12电动机7、42M704L530电动机13和音乐播放器14，蓄电池17为HA2003光照传感器11、TGS2602空气质量传感器16、ARM微处理器18、无线收发模块19、AM2120温湿度传感器20、SIN-LCLY称重传感器21和RB-02S074声音传感器22的工作提供所需电能，ARM微处理器18控制24H-12电动机7、42M704L530电动机13和音乐播放器14的工作。

进一步的，推把4的顶端粘贴有橡胶垫，防滑耐磨，手感舒适。

进一步的，储存箱10与HA2003光照传感器11通过紧固件固定连接，HA2003光照传感器11用于实时监测周围环境的光照强度，当监测到高于设定值时，便会将信号发送给ARM微处理器18，ARM微处理器18在接收到信号后会立即启动42M704L530电动机13，遮阳蓬12随即关闭，灵敏高效，保护了宝宝的皮肤，使其免受紫外线侵袭，提高了婴儿车本体1的实用性。

进一步的，控制箱9与SIN-LCLY称重传感器21通过紧固件固定连接，SIN-LCLY称重传感器21用于实时监测座篮8重量的大小，当监测到重量变轻时，便会将信号发送给ARM微处理器18，ARM微处理器18在接收到信号后会立即通过无线收发模块19将信号发送给移动终端23对妈妈进行提醒，快捷高效，提高了婴儿车本体1使用的安全性。

进一步的，控制箱9与RB-02S074声音传感器22通过紧固件固定连接，RB-02S074声音传感器22用于实时监测座篮8内声音的高低，当监测到大于设定值时，便会将信号发送给ARM微处理器18，ARM微处理器18在接收到信号后会立即启动24H-12电动机7对座椅3进行摇晃，同时启动音乐播放器14对宝宝进行安抚，灵活快捷，降低了妈妈的负担。

进一步的，婴儿车本体1的外部设置有移动终端23，ARM微处理器18与移动终端23通过无线收发模块19连接，无线收发模块19能够及时将ARM微处理器18接收到的信号发送给移动终端23，从而方便妈妈进行查看和管理，安全高效，降低了妈妈的劳动强度，提高了婴儿车本体1的工作效率，增强了其使用效果。

工作原理：该种物联网婴儿车，在使用时，当HA2003光照传感器11监测到周围环境的光照强度高于设定值时，便会将信号发送给ARM微处理器18，ARM微处理器18在接收到信号后会立即启动42M704L530电动机13，遮阳蓬12随即关闭对宝宝进行保护，当TGS2602空气质量传感器16监测到周围环境的空气质量低于设定值时，便会将信号发送给ARM微处理器18，ARM微处理器18在接收到信号后会立即启动42M704L530电动机13将遮阳蓬12进行关闭，当AM2120温湿度传感器20监测到座篮8内的温度高于或低于设定值，以及湿度高于设定值时，便会将信号发送给ARM微处理器18，ARM微处理器18在接收到信号后会立即通过无线收发模块19将信号发送给移动终端23对妈妈进行提醒，从而方便妈妈根据实际情况给宝宝换尿布或添减衣服，当SIN-LCLY称重传感器21监测到座篮8的重量变轻时，便会将信号发送给ARM微处理器18，ARM微处理器18在接收到信号后会立即通过无线收发模块19将信号发送给移动终端23对妈妈进行提醒，当RB-02S074声音传感器22监测到座篮8内的声音大于设定值时，便会将信号发送给ARM微处理器18，ARM微处理器18在接收到信号后会立即启动24H-12电动机7对座椅3进行摇晃，同时启动音乐播放器14对宝宝进行安抚，这种物联网婴儿车，不仅操作简单，使用方便，而且功能齐全，灵活高效，稳定可靠，安全实用，工作效率高，使用效果好。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
