具有可移除座椅的童车和相关方法与流程

具有可移除座椅的童车和相关方法
1.本技术是申请号为201780056227.x(国际申请号pct/us2017/044190)、国际申请日为2017年07月27日、发明名称为“具有可移除座椅的童车和相关方法”的发明专利申请的分案申请。
技术领域
2.本公开总体上涉及童车，并且更具体地，涉及具有可移除座椅的童车和相关方法。


背景技术：

3.已知的童车包括用于支撑一个或更多个座椅的框架和/或配件(例如，篮子)。


技术实现要素：

4.根据第一方面，本发明涉及一种童车，该童车包括：带车轮的框架；联接到所述框架的安装杆，所述安装杆包括多个接收器；以及座椅，所述座椅包括：安装件；布置在所述安装件中的锁；致动器；和把手，所述把手在伸出位置与缩回位置之间移动以经由所述锁将所述安装件以可移除的方式联接到所述多个接收器中的一个接收器。
5.根据第二方面，本发明涉及一种童车，该童车包括：带车轮的框架；联接到所述框架的接收器；以及座椅，所述座椅包括：安装件；布置在所述安装件中的锁；致动器，所述致动器的至少一部分选择性地接合所述锁；能从缩回位置移向伸出位置的把手，当所述把手从所述缩回位置移向所述伸出位置时所述致动器旋转以致使所述锁相对于所述接收器移动。
6.根据第三方面，本发明涉及一种联接到童车的框架的座椅，该座椅包括：基部；以及联接到所述基部的安装件，所述安装件包括：把手，所述把手能在缩回位置与伸出位置之间移动；锁；和致动器，当所述把手从所述缩回位置移向所述伸出位置时所述致动器旋转以致使所述锁从第一位置移向第二位置，以将所述座椅以可移除的方式联接到所述框架。
7.根据第四方面，本发明涉及一种童车，该童车包括：带车轮的框架；联接到所述框架的接收器；以及座椅，所述座椅包括：把手，所述把手能在缩回位置与伸出位置之间移动；安装件；布置在所述安装件中的锁定装置；以及用于在所述把手从所述缩回位置移向所述伸出位置从而将所述座椅以可移除的方式联接到所述框架时用于驱动所述锁定装置相对于所述接收器中的开口移动的驱动装置。
附图说明
8.图1是根据本公开教导的示例童车的右前立体图，该示例童车具有联接到童车框架的两个座椅。
9.图2是包括座椅安装件的示例座椅的右前立体图，该座椅安装件可联接到根据本公开教导的图1的示例童车框架。
10.图3是图1的示例童车的部分右前立体图，该示例童车包括安装杆，该安装杆具有
多个安装件接收器以接收图2示例座椅的座椅安装件。
11.图4是沿着图2的a-a线截取的示例座椅安装件以及沿着图3的b-b线截取的示例安装杆的安装件接收器的横截面视图，座椅安装件被锁定到安装件接收器。
12.图5是示例座椅安装件的左后立体图和图2的示例座椅的示例座椅连接毂、纳珀杆和靠背臂的局部视图。
13.图6至图8是图5的示例座椅安装件和座椅连接毂的左后立体图，示出了处于不同的角度位置中的靠背臂和纳珀杆。
14.图9是图2的示例座椅的右侧立体图，包括处于折叠位置中的靠背臂和纳珀杆。
15.图10是沿着图2的a-a线截取的示例座椅安装件以及沿着图3的b-b线截取的示例安装杆的安装件接收器的横截面视图，座椅安装件相对于安装件接收器处于部分解锁位置中。
16.图11是图10的示例座椅安装件和示例安装杆的横截面视图，座椅安装件已从安装件接收器解锁。
17.图12是代表用于将座椅可移除地联接到可折叠童车框架的本文中公开的示例方法的流程图。
18.附图未按比例绘制。相反，为了阐明多个层和区域，可在附图中扩大层的厚度。只要有可能，在整个附图和随附的书面描述中将使用相同的附图标记来表示相同或相似的部分。
具体实施方式
19.童车通常包括框架和由框架支撑以接收儿童乘坐者的座椅。在一些示例中，配件(诸如篮子)也由框架支撑。然而，一些已知的童车在所提供座椅的数量方面受限。例如，一些童车仅包括用于一个儿童的一个座椅。如果用户希望在童车中载运第二个儿童，则用户必须购买包括两个座椅的不同童车(例如，双人童车)。然而，如果例如一个儿童能够直立坐着而另一个儿童由于儿童的年龄不能直立坐着，则具有两个相同座椅的双人童车可能不合适。另外，如果在童车中仅有一个儿童，由于童车额外未占用的座椅和/或不均匀的负载，则双人童车可能难以推动。因此，一些已知的童车不能灵活地适应不同数量的乘坐者和/或不同年龄的乘坐者。
20.为了提供乘坐者数量方面的灵活性，一些已知的童车包括可扩展的童车框架，以允许用户将童车框架从第一宽度移向大于第一宽度的第二宽度。在具有第一宽度的非扩展位置中，童车可具有联接到童车框架的一个座椅。在具有第二宽度的扩展位置中，两个座椅可联接到童车框架。为了使童车返回至非扩展位置，用户压缩框架。然而，这样的童车对用户而言难以操控，因为这些童车需要用户重新配置童车框架，包括在附接第二座椅之前扩展童车框架。如果童车框架没有正确地固定在扩展位置或非扩展位置中，则对于乘坐在附接至童车框架的座椅中的一个或更多个乘坐者，童车框架以及由童车框架提供的支撑件的稳定性可能受到损害。
21.本文中公开了用于将一个或更多个座椅和/或配件(例如，篮子)可移除地联接到童车框架的示例童车。在公开的示例中，在不改变童车框架的大小的情况下，一个或更多个座椅和/或配件可移除地联接到童车框架。相反，一个座椅、两个座椅或一个座椅和配件可
以选择性地联接到童车框架而无需对框架本身进行任何调整。
22.本文中公开的示例童车框架经由童车框架与座椅和/或一个或多个配件之间的联接机构在支撑的一个座椅或配件、一个座椅和配件或两个座椅或配件之间选择性地移动。本文中公开的示例童车框架包括安装杆，该安装杆用于支撑一个或更多个座椅和/或联接到童车框架的配件。安装杆包括多个安装件接收器。每个安装件接收器均接收座椅或配件的对应部分，以在相对于童车框架的一个或更多个位置(例如，左、右或中间)处将座椅或配件可移除地固定到童车框架。
23.在一些公开的示例中，座椅或配件包括联接机构，该联接机构由用户(例如，儿童看护人员)控制以将座椅或配件与童车框架的安装杆的安装件接收器选择性地锁定或解锁。在一些这样的示例中，童车框架的安装杆是接收联接机构的被动机械部件，由此减少童车框架上的移动机械部件的数量。在一些公开的示例中，童车框架与座椅和配件之间的联接机构对每个座椅或配件是相同或基本相同的，以便于用户容易地安装和移除座椅或配件。
24.本文中公开的一些示例座椅包括纳珀杆和靠背部，其可以选择性地调整以释放用户能够拉动座椅把手的锁。在这样的示例中，拉动把手会释放座椅与联接到座椅安装件的安装件接收器之间的联接，并且允许从安装件接收器移除座椅。因此，本文中公开的示例座椅包括多个锁定机构以防止座椅与童车之间(例如，因儿童，因机械故障)意外脱离的情况，这可能导致对儿童乘坐者的伤害。本文中公开的示例座椅使用户易于接近，以在童车框架与座椅之间提供牢固联接以保护儿童乘坐者的同时将座椅可移除地附接至童车框架。
25.此外，联接到示例童车框架的一个或更多个座椅或配件的位置可以关于如下因素而改变：(1)相对于童车的左侧、中心和/或右侧的放置；和/或(2)相对于童车的行进方向的取向(包括向前或向后或侧向)。可以改变一个或更多个座椅或配件的放置和/或取向，而无需修改童车框架或座椅或配件与童车框架之间的联接机构。另外，公开的示例童车可以接收不同类型的座椅，诸如直立座椅、汽车座椅和/或摇篮。在一些公开的示例中，直立座椅和摇篮可以各联接到童车框架以适应不同年龄的儿童。可以从框架移除座椅中的一个，以减小童车的占用空间。童车可以用作单个座椅童车。在其他示例中，篮子配件可以联接到童车框架代替第二座椅，以提供储存空间。另外，在一些示例中，可移除座椅，仅配件可联接到框架(诸如一个或更多个篮子)，并且框架可用于运输物品(例如，杂货)。
26.示例童车包括带车轮的框架、联接到框架的接收器以及座椅。座椅包括：毂；安装件；布置在安装件中的锁，当安装件布置在接收器中以将座椅可移除地联接到框架时，该锁从第一位置移向第二位置；把手；以及销，该销布置在把手与毂之间。当销处于相对于把手的第三位置中时，把手能从缩回位置移向伸出位置，并且当把手从缩回位置移向伸出位置时，锁从第二位置移向第一位置。
27.在一些示例中，毂包括凸轮。凸轮致使销选择性地接合把手的凹槽。在一些这样的示例中，在第三位置中，销与凹槽间隔开。
28.在一些示例中，童车进一步包括布置在安装件中的致动器。使致动器旋转以在把手移向伸出位置时致使锁移向第二位置。在一些这样的示例中，童车进一步包括可滑动地联接到把手的板。经由板的滑动使致动器旋转。
29.在一些示例中，童车进一步包括可滑动地联接到把手的板。经由板的滑动使致动
器旋转。
30.在一些示例中，在第二位置中，锁布置在接收器的开口中；并且在第一位置中，锁相对于开口缩回。
31.在一些示例中，接收器为第一接收器，并且童车进一步包括联接到框架的第二接收器。座椅可移除地联接到第一接收器或第二接收器。
32.本文中公开的另一示例童车包括：带车轮的框架；联接到框架的安装杆，安装杆包括多个接收器；以及座椅。座椅包括毂、安装件和把手。毂选择性地致使把手能够在伸出位置与缩回位置之间移动，以将安装件可移除地联接到多个接收器中的一个接收器。
33.在一些示例中，安装件包括锁，并且每个接收器均包括开口。把手致使锁相对于开口移动，以将安装件可移除地联接到多个接收器中的一个接收器。
34.在一些示例中，多个接收器中的每个接收器均包括大致截头锥形部分，并且安装件包括大致截头锥形部分。
35.在一些示例中，座椅进一步包括布置在毂与把手之间的销，毂选择性地致使销接合把手的凹槽以锁定把手。
36.在一些示例中，毂包括凸轮，当把手处于缩回位置中时，凸轮接合销。在一些这样的示例中，当把手处于伸出位置中时，凸轮与销间隔开。
37.在一些示例中，座椅包括联接到毂的靠背臂，并且靠背臂从第一位置移向第二位置会致使毂的旋转以使把手能够从缩回位置移向伸出位置。
38.本文中公开了联接到童车框架的示例座椅。示例座椅包括毂、安装件和布置在安装件中的锁。锁从第一位置移向第二位置，以将座椅可移除地联接到框架。示例座椅包括布置在把手与毂之间的销。当销处于相对于把手的第三位置中时，把手能从缩回位置移向伸出位置，并且当把手从缩回位置移向伸出位置时，锁从第二位置移向第一位置。
39.在一些示例中，座椅进一步包括可旋转地联接到毂的靠背臂。在这样的示例中，当靠背臂处于第一位置中时，座椅处于展开位置中；并且当靠背臂处于第二位置中时，座椅处于折叠位置中。在一些这样的示例中，把手包括凹槽。当座椅处于展开位置中时，销将布置在凹槽中。在一些这样的示例中，在靠背臂从第一位置移向第二位置期间，销将相对于凹槽移动。
40.在一些示例中，座椅进一步包括可旋转地联接到毂的纳珀杆，其中纳珀杆的旋转使得把手能够在缩回位置与伸出位置之间移动。
41.在一些示例中，安装件包括致动器，并且锁可操作地联接到致动器。当把手从缩回位置移向伸出位置时，把手致使致动器旋转。锁基于致动器的旋转相对于框架移动。
42.转到附图，图1是根据本公开教导构造的示例童车100的右前立体图。图1中例示的示例童车100包括框架102，框架102具有第一侧104和第二侧106。童车框架102的第一侧104和第二侧106包括多个框架构件和附接至框架构件的轮。这里将描述童车框架102的第一侧104的框架构件和轮，应理解，第二侧106是第一侧104的镜像。因此，第二侧106包括与第一侧104基本相同的框架构件和轮，并且为了简洁起见，这里将不再重复详述。
43.在例示的示例童车100中，第一侧104包括从母把手110延伸的臂108。母把手110布置在童车框架102的第一侧104与第二侧106之间。在一些示例中，臂108和母把手110由诸如管之类的单元一体地形成。在一些示例中，母把手110的高度能经由臂108的高度调整进行
调整。
44.童车框架102的第一侧104还包括前腿112和后腿114。前轮116可旋转地联接到前腿112。在一些示例中，前轮116可旋转地联接到前杆118，前杆118在第一侧104和第二侧106之间延伸。后轮120联接到后腿114。在一些示例中，后轮120联接到后杆122，后杆122在第一侧104和第二侧106之间延伸。虽然图1的示例童车100包括四个轮(例如，联接到童车框架102的第一侧104和第二侧106的两个前轮116和两个后轮120)，但是在其他示例中使用不同数量的前轮和/或后轮(例如，单个前轮)。
45.在例示的示例中，前腿112和后腿114经由接头124联接。后腿114和臂108经由毂126(例如，第二接头)联接。接头124和毂126便于折叠童车，使得前腿112和臂108以及因此使得母把手110相对于后腿114自由旋转。
46.图1的示例童车100包括布置在第一侧104与第二侧106之间的第一座椅128以及布置在第一侧104与第二侧106之间的第二座椅130。在一些示例中，童车100仅包括一个座椅128、130。在一些示例中，座椅128、130以与图1中例示不同的向前或向后取向排列。例如，两个座椅128、130可以相对于童车100的行进方向面向前或面向后，或者可以面向不同方向(例如，如图1中例示)。第一座椅128和第二座椅130中的每者均包括安装到童车框架102的座椅框架132。座椅框架132限定座椅128的靠背部133(例如，当坐在座椅128、130中时座椅乘坐者的身体或背部所抵靠的部分)和支撑部135(例如，支撑座椅乘坐者身体的部分)。座椅128、130可以包括附接至相应座椅框架132的配件，诸如软物品、顶篷、脚凳等。在一些示例中，第二座椅130与第一座椅128基本相同。
47.在图1的示例童车100中，第一座椅128和第二座椅130经由座椅框架132的相应座椅安装件可移除地联接到童车框架102。座椅128、130的座椅安装件联接到童车框架102的安装杆。例如为此，将结合图1的第一示例座椅128讨论座椅与童车框架102的可移除联接，应理解，第二示例座椅130可以以与结合第一座椅128公开内容相同或基本相同的方式联接到童车框架102。
48.图2是图1的第一示例座椅128的右前立体图。示例座椅200包括用于将座椅128联接到童车框架的安装杆的联接装置。如图2所示，第一示例座椅128包括联接到座椅框架132的座椅安装件200。在操作中，座椅安装件200联接到座椅框架132的支撑部135的面向地面的表面，或者联接到座椅框架132的与儿童就坐的一侧相对的那一侧。另外如图2所示，第一示例座椅128包括纳珀杆202，纳珀杆202在座椅框架132的第一侧204和第二侧206之间延伸。纳珀杆202经由布置在座椅框架132的第一侧204(图2所示)和第二侧206处的相应座椅连接毂208联接到座椅框架132。当用户在纳珀杆202上施加力(例如在纳珀杆202上下压)时，座椅连接毂208使得纳珀杆202能够相对于座椅框架132旋转。
49.示例座椅框架132还包括位于座椅128的第一侧204和第二侧206处的靠背臂203，以限定座椅128的靠背部133。靠背臂203可旋转地联接到相应座椅连接毂208。在一些示例中，靠背臂203经由毂208基本同时地旋转。靠背臂203可以朝向纳珀杆202(例如，以折叠座椅128)或远离纳珀杆202(例如，以调整座椅128的靠背部133的倾斜角度)旋转。如下面结合图3至图8公开的，示例纳珀杆202和靠背臂203可以由用户经由座椅连接毂208选择性地旋转以从童车框架102释放座椅安装件200，使得第一示例座椅128可以从童车框架102移除或拆卸。在一些示例中，纳珀杆202和靠背臂203经由座椅连接毂208选择性地旋转，以将座椅
128联接到童车框架102。
50.图3是图1的示例童车的部分右前立体图。如图3所示，示例童车框架102包括安装杆300。安装杆300在童车框架102的第一侧104和第二侧106之间延伸。在图3的示例中，安装杆300靠近接头124布置在童车框架102的前腿112和后腿114之间。在一些示例中，图3的安装杆300是联接到示例童车框架102的铸造部件。在一些示例中，安装杆300与童车框架102是一体的。
51.图3的示例安装杆300包括用于接收座椅的座椅安装件(诸如图2的第一座椅128的示例座椅安装件200)的接收装置。例如，图3的示例安装杆300包括第一安装件接收器302、第二安装件接收器304和第三安装件接收器306。第一安装件接收器302、第二安装件接收器304和第三安装件接收器306可以包括形成在安装杆300中的空腔或开口310。在一些示例中，安装杆300以及第一安装件接收器302、第二安装件接收器304和第三安装件接收器306由单个模具形成。在其他示例中，第一安装件接收器302、第二安装件接收器304和第三安装件接收器306与安装杆300分开形成并且(例如，经由诸如螺钉之类的紧固件)联接到安装杆300。示例安装杆300以及示例性的第一安装件接收器302、第二安装件接收器304和第三安装件接收器306可以经由包括例如注射成型、多件排布、激光蚀刻和/或三维打印的一种或更多种制造方法形成。示例安装杆300可以包括附加安装件接收器或者包括比图3中例示的安装件接收器更少的安装件接收器。另外，虽然第一安装件接收器302、第二安装件接收器304和第三安装件接收器306沿着安装杆300线性排列，但是接收器可以按照其他图案(诸如，三角形图案)排列。
52.在图3的示例中，示例性的第一安装件接收器302、第二安装件接收器304和第三安装件接收器306中的每者在形状和大小方面基本相同。例如，第一安装件接收器302、第二安装件接收器304和第三安装件接收器306包括具有大致截头锥形或漏斗形状的外壳308。第一安装件接收器302、第二安装件接收器304和第三安装件接收器306可以具有其他形状(诸如大致圆形形状、大致方形形状)，和/或可以包括具有不同形状的部分。安装件接收器302、304、306中的每者的外壳308的内部限定空腔或开口310。如本文所公开的，第一安装件接收器302、第二安装件接收器304和第三安装件接收器306的形状与座椅安装件(例如，图2的座椅安装件200)或联接到童车框架102的配件的形状互补。
53.在图3的示例中，第一安装件接收器302靠近童车框架102的第二侧106布置，第三安装件接收器306靠近童车框架的第一侧104布置，并且第二安装件接收器304布置在第一安装件接收器302与第二安装件接收器306之间(例如，靠近延伸穿过安装杆300的中心的纵向轴线)。因此，一个或更多个座椅和/或配件可以在不同位置处联接到童车框架102。图1和图3的示例童车框架102可以支撑安装件接收器的任一者中的单个座椅或配件和/或两个以上座椅或配件，而不会产生童车框架102变得不稳定的风险。
54.例如，第一座椅128可以经由第二安装件接收器304安装到童车框架102，使得延伸穿过第一座椅128的中心的纵向轴线与延伸穿过安装杆300的中心的纵向轴线基本对齐。在其他示例中，第一座椅128的中心经由第一安装件接收器302或第三安装件接收器306相对于安装杆300的中心向右或向左定位。换句话说，第一座椅128的中心可以更接近示例童车100的第一侧104或第二侧106布置。在一些示例中，第一座椅128联接到第一安装件接收器302，并且第二座椅130联接到第三安装件接收器306(例如，如图1例示)。在一些这样的示例
中，当第一座椅128和/或第二座椅130经由第一安装件接收器302和/或第三安装件接收器306靠近童车框架102的第一侧104或第二侧106联接时，座椅框架132的一部分可悬挂在童车框架102中。在一些示例中，座椅和/或配件可以在相对于童车100的行进方向的向前方向或向后方向上联接到第一安装件接收器302、第二安装件接收器304和/或第三安装件接收器306。在一些示例中，座椅和/或配件可以相对于行进方向(例如，经由第一安装件接收器302和/或第三安装件接收器306)侧向地联接到童车框架102。

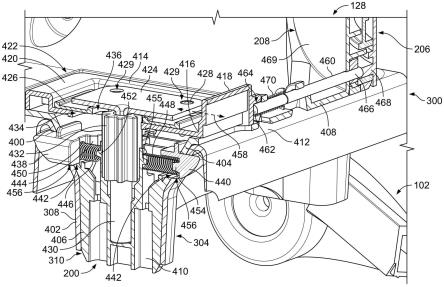

55.图4是沿着图2的a-a线截取的第一示例座椅128的示例座椅安装件200以及沿着图3的b-b线截取的示例安装杆300的第二示例安装件接收器304的横截面视图。在图4的示例中，座椅安装件200锁定到第二安装件接收器304，因此，第一示例座椅128联接到童车框架102。虽然图4是结合第一示例座椅128进行的讨论，但是另一座椅(例如，图1的第二示例座椅130)和/或配件(例如，篮子)可以以与本文公开基本类似的方式联接到童车框架102。另外，虽然图4是结合图3的安装杆300的第二(例如，中间)安装件接收器304进行的讨论，但是示例座椅128(或另一座椅和/或配件)的座椅安装件200可以以与本文结合第二安装件接收器304公开基本相同的方式经由第一安装件接收器302和/或第三安装件接收器306联接到童车框架102。
56.如图4中例示的，示例安装杆300的第二安装件接收器304与第一示例座椅128的座椅安装件200具有互补的形状。在图4的示例中，第二安装件接收器304的外壳308具有大致截头锥形部分400和大致方形部分402。在一些示例中，大致方形部分402包括座椅安装件200在布置在第二安装件接收器304中时搁置在其上的表面(例如，空腔310是封闭式的)。在其他示例中，大致方形部分402不包括这样的表面(例如，空腔310是开放式的)。另外，座椅安装件200具有大致截头锥形部分404和大致方形部分406，使得座椅安装件200可以插入到第二安装件接收器304的空腔310中。在操作中，童车框架102的第二安装件接收器304与座椅128的座椅安装件200的互补形状提供了座椅128与童车框架102的联接，其中当用户将座椅安装件200插入到空腔310中时，在座椅安装件200与第二安装件接收器304的空腔310之间无需精确对齐。特别地，由于第二示例安装件接收器304的截头锥形部分400，座椅安装件200由用户引导到第二安装件接收器304中，而无需座椅安装件200与第二安装件接收器304的精确对齐。例如，为了将座椅安装件200插入到第二安装件接收器304中，用户将座椅128的座椅安装件200定位在第二安装件接收器304上方并将座椅128降低到童车框架102上，使得座椅安装件200被接收在第二安装件接收器304的空腔310中。在一些示例中，用户可能不必对齐(例如，精确对齐)第二安装件接收器304和座椅安装件200的相应方形端部402、406。结果，座椅安装件200的方形端部406相对于第二安装件接收器304的方形端部402成角度地或偏移地进入第二安装件接收器304。在这样的示例中，第二安装件接收器304的截头锥形部分400便于将座椅安装件200的方形端部406放置到第二安装件接收器304的方形端部402中。特别地，截头锥形部分400的弯曲或倾斜表面允许座椅安装件200的方形端部406滑入第二安装件接收器304的方形端部402中，以将示例座椅128联接到示例童车框架102。因此，第二示例安装件接收器304提供座椅安装件200的自对齐，由此减少将座椅128联接到童车框架102潜在的用户困难以及座椅128未牢固地联接到童车框架102的任何风险。
57.参照第一示例座椅128的示例座椅安装件200，座椅安装件200包括基部408以及用于将座椅安装件200联接到安装杆300的联接装置，或者从基部408延伸的联接器410。联接
器410可以包括从基部408延伸的突起。如图4中例示的，当座椅安装件200联接到安装杆300时，联接器410布置在第二安装件接收器304的空腔310中，并且基部408布置在安装杆300的表面412上(例如，坐在其上)。基部408可以经由一个或更多个机械或化学紧固件联接到座椅128的表面(例如，童车框架132的支撑部135的面向地面的表面)或配件。
58.示例座椅安装件200包括用于从安装杆300的安装件接收器302、304、306中的一者释放座椅安装件200的释放装置。例如，座椅安装件200包括释放把手414。示例释放把手414的第一端416包括可以由用户接近的抓握部418。释放把手414的第二端420布置在由座椅安装件200的基部408限定的槽缝422中。在图4的示例中，释放把手414的抓握部418靠近座椅128的靠背部133布置(例如，图1、图2)。释放把手414的抓握部418的这种位置防止座椅128的乘坐者在使用童车100期间意外接近释放把手414。
59.在图4的示例中，第一板424联接到释放把手414的第二端420。第二板426布置在第一板424与释放把手414的第二端420之间。第二板426可滑动地联接到释放把手414。如本文所公开的，当释放把手414从锁定位置移向解锁位置时，第二板426相对于联接器410滑动，以将座椅安装件200从安装杆300解锁。释放把手414和第二板426经由延伸穿过第一板424中的开口429、第二板426中的开口和释放把手414中的开口的紧固件428可滑动地联接到基部408。
60.示例座椅安装件200包括用于驱动座椅安装件200与第二安装件接收器304的锁定的驱动装置。例如，图4的座椅安装件200包括布置在联接器410中的致动器430。致动器430包括小齿轮432。如图4中例示的，小齿轮432延伸穿过形成在释放把手414中的第一开口434以及形成在第二板426中的第二开口436。如本文所公开的，小齿轮432选择性地接合第二板426的齿条506(图5)。致动器430联接到第一板424(例如，通过经由机械紧固件等在第一板424的一部分与致动器430之间实现的过盈配合)。
61.示例座椅安装件200包括用于将座椅安装件200锁定到第二安装件接收器304的装置。例如，图4的座椅安装件200包括第一锁438和第二锁440。第一锁438和第二锁440布置于形成在联接器410中的相应开口442中。第一锁438和第二锁440中的每者均包括齿444。致动器430的小齿轮432选择性地接合第一锁438和第二锁440的齿444。在一些示例中，第一锁438和第二锁440是彼此的镜像。
62.示例座椅安装件200包括用于驱动将座椅安装件200锁定到第二安装件接收器304的装置的装置。例如，第一弹簧446布置在第一锁438与致动器430之间。第二弹簧448布置在第二锁440与致动器430之间。如图4中例示的，第一弹簧446布置在第一锁438的壁450与第一突出部452之间，第一突出部452靠近致动器430形成在联接器410中，并且第二弹簧448布置在第二锁440的壁454与第二突出部455之间，第二突出部455靠近致动器430形成在联接器410中。第一锁438和第二锁440在将座椅安装件200锁定到第二示例安装件接收器304以及从第二示例安装件接收器304解锁座椅安装件200期间经由第一弹簧446和第二弹簧448的压缩和伸展而在伸出位置和缩回位置之间移动。当联接器410布置在第二示例安装件接收器304中时，第一弹簧446和第二弹簧448处于伸出位置中。特别地，由第一弹簧446和第二弹簧448施加的力将相应的第一锁438和第二锁440相对于致动器430向外推动，穿过联接器410的开口442并进入形成在第二安装件接收器304中的相应缺口456以将座椅安装件200联接到安装件接收器304。
63.第一锁438和第二锁440的缩回和扩展通过使释放把手414滑入以及部分地滑出基部408的槽缝422来控制，如图4的箭头458表示。例如，用户可以抓握所述抓握部418以相对于座椅安装件200向外拉动释放把手414。如本文所公开的，当用户相对于座椅安装件200向外拉动释放把手414的抓握部418时，第二板426与释放把手414一起滑动，并且第二板426的齿条506致使致动器430的小齿轮432旋转并致使第一锁438和第二锁440从图4所示的扩展位置移向缩回位置。
64.示例座椅安装件200包括用于控制释放把手414的控制装置。在图4的示例中，用户拉动释放把手414的能力由布置在图4的释放把手414与第一示例座椅128的座椅连接毂208之间的锁销460来控制。在图4的示例中，锁销460的第一端462布置在释放把手414的凹槽464中。锁销460的第二端466选择性地接合用于相对于凹槽464定位锁销460的装置。例如，锁销460的第二端466接合布置在座椅连接毂208的壳体469中的凸轮468。虽然在图4中，锁销460示出为接合位于第一示例座椅128的第二侧206处的座椅连接毂208，但是锁销460可以另选地接合位于第一示例座椅的第一侧204处的座椅连接毂208(图2)。在一些示例中，座椅安装件200包括两个锁销460，其接合位于第一示例座椅128的第一侧204和第二侧206处的相应座椅连接毂208。在这样的示例中，释放把手414包括用于接收相应锁销460的两个凹槽464。
65.示例锁销460包括用于驱动锁销460的装置。在图4的示例中，锁销460包括弹簧470。在图4的示例中，当锁销460接合凸轮468并且弹簧470被压缩时，弹簧加载的锁销460布置在释放把手414的凹槽464中。在这样的示例中，由于在凹槽464中存在锁销460，锁销460防止释放把手414滑动(例如，用户不能相对于座椅安装件200向外拉动抓握部418)。如下面更详细公开的，靠背臂203和纳珀杆202(图2)经由座椅连接毂208的旋转会致使锁销460移出释放把手414的凹槽464。在包括两个锁销460的示例中，座椅连接毂208的旋转可以致使锁销460基本上同时移出凹槽464。从凹槽464释放锁销460使得用户能够拉动释放把手414的抓握部418，这致使第一锁438和第二锁440缩回并致使从第二安装件接收器304移除座椅安装件200。
66.图5是示例座椅安装件200的左后立体图以及座椅连接毂208、纳珀杆202中的一者和图2的第一示例座椅128的靠背臂203中的一个的局部视图。在图5的一些示例中，座椅安装件200联接到图1和图3的童车100的示例安装杆300的第一安装件接收器302、第二安装件接收器304或第三安装件接收器306。然而，出于说明性目的，图5未示出安装杆300和安装件接收器302、304、306。在图5的其他示例中，座椅安装件200未联接(或尚未联接)到安装杆300。
67.如图5所示，锁销460布置在释放把手414的凹槽464中。如上所述，虽然锁销460在图5中示出为靠近座椅128的第一侧204，但是锁销460可以靠近座椅128的第二侧206布置(例如，如图4中)。在一些示例中，第一锁销460靠近座椅128的第二侧206布置，并且第二锁销460靠近座椅128的第一侧204布置。
68.另外如图5所示，靠背臂203经由第一连接器500联接到座椅连接毂208。第一连接器500至少部分地布置在座椅连接毂208的壳体469中。第一连接器500可枢转地联接到壳体469以使靠背臂203能够在相对于壳体469的一个或更多个角度位置之间移动。另外，纳珀杆202经由第二连接器502联接到座椅连接毂208。第二连接器502可枢转地联接到壳体469以
使纳珀杆能够在相对于壳体469的一个或更多个角度位置之间移动。在图5的示例中，靠背臂203处于第一角度位置中，并且纳珀杆202处于与靠背臂203间隔开的第二角度位置中。在一些示例中，靠背臂203的第一角度位置对应于其中座椅128的靠背部133处于大致直立位置(例如，相对于图1的支撑部135基本垂直，相对于支撑部135倾斜)中的位置，使得座椅128的乘坐者可以将他或她的背部靠在靠背部133上。
69.出于说明性目的，第一板424示出为相对于图5中的第二板426是透明的。如图5所示，第二板426包括开口504，紧固件428延伸穿过开口504以将第一板424和第二板426以及释放把手414联接到基部408。另外如图5所示，第二板426包括齿条506，齿条506具有至少部分地延伸到第二板426的开口436中的多个齿。致动器430的小齿轮432选择性地接合齿条506，如上所述。另外如图5所示，第二锁440处于扩展位置中(并且第一锁438处于扩展位置中，如图4所示)。
70.在一些示例中，用户可能希望缩回座椅安装件200的锁438、440，以能够从童车框架102移除座椅128。在其他示例中，用户可能希望缩回锁438、440，以便于将座椅安装件200插入到安装杆300的第一安装件接收器302、第二安装件接收器304或第三安装件接收器306中。图6至图8例示了经由锁定销460来解锁释放把手414，以使用户能够拉动释放把手414来缩回座椅安装件200的锁438、440。
71.图6至图8是图5的示例座椅安装件和座椅连接毂的左后立体图，示出了处于不同的角度位置中的靠背臂和纳珀杆。出于说明性目的，释放把手414的一部分关于用于接收图6和图7中的锁销460的凹槽464以剖视图示出。虽然图6至图8例示了一个锁销和座椅连接毂，但是图6至图8中示出的锁销460的释放可以应用于在座椅128的每侧处包括与座椅连接毂208关联的两个锁销460的示例。
72.如图6中例示的，锁销460的第二端466接合座椅连接毂208的凸轮468。在图6的示例中，凸轮468联接到座椅连接毂208的第一连接器500，或联接到与靠背臂203联接的连接器。在一些示例中，第一连接器500和凸轮468由一个或更多个模具、机械或化学耦合在一起的两个以上单独件等形成。另外，在图6中，弹簧470处于压缩位置中。如图6所示，弹簧470布置在锁销460的套环600与凹槽464之间。因此，通过使锁销460的第二端466与作用在弹簧470上的凸轮468接合，将锁销460的第一端462保持在释放把手414的凹槽464中。
73.为了从释放把手414的凹槽464释放锁销460，用户使靠背臂203朝向纳珀杆202旋转(例如，将靠背臂203推向座椅128的支撑部135)，这由图6的箭头602表示。第一连接器500经由座椅连接毂208旋转，以使与之联接的靠背臂203能够向纳珀杆202移动。随着靠背臂203朝向纳珀杆202枢转，凸轮468由于第一连接器500的移动(例如，旋转)而远离锁销460的第二端466移动，这由图6的箭头604表示。换句话说，在靠背臂203和第一连接器500旋转期间，凸轮468与锁销460的第二端466间隔开，使得凸轮468不再接合锁销460的第二端466。
74.随着靠背臂203经由第一连接器500和座椅连接毂208朝向纳珀杆202旋转，锁销460的第二端466不再接合凸轮468。因此，弹簧470的张力被释放，并且弹簧470从压缩位置移向伸出位置。由于弹簧470的释放，锁销460的第一端462移出凹槽464并且不再接合凹槽464(例如，第一端462从凹槽464移动一段距离)，这由图7的箭头700表示。换句话说，锁销460相对于凹槽464弹回。
75.在一些示例中，随着用户使靠背臂203旋转，靠背臂203接合纳珀杆202，这致使纳
珀杆202移向座椅128的支撑部135。因此，在一些示例中，座椅128由于靠背臂203和纳珀杆202的旋转而折叠或基本折叠，使得靠背部133靠近支撑部135布置，这在下面图9中公开。
76.如图8所示，当靠背臂203和纳珀杆202旋转使得靠背臂203和纳珀杆202基本塌缩时，锁销460不再布置在释放把手414的凹槽464中。因此，释放把手414相对于基部408的槽缝422自由滑动。如图8中的箭头800表示的，用户可以抓握释放把手414的抓握部418并且相对于座椅安装件200的联接器410向外拉动释放把手414。由于拉动释放把手414，释放把手414的第二端420的边缘802远离槽缝422的边缘804移动距离x。
77.当用户向外拉动释放把手414时，座椅安装件200的第二板426与释放把手414一起滑动。例如，第二板426的开口504相对于从第一板424延伸穿过开口504的紧固件428移动(例如，滑动)，这由图8的箭头806表示。由于小齿轮432与齿条506的接合，第二板426的滑动会致使致动器430的小齿轮432旋转，这由图8的箭头808表示。在一些示例中，第二板426的滑动量以及释放把手414相对于槽缝422的边缘804滑动的距离x由齿条506的大小和/或齿数、第二板426的开口436、504的长度(例如，在开口为椭圆形形状的示例中为开口436、504的长轴长度)等来限定。如上所述，小齿轮432的旋转会致使座椅安装件200的锁438、440缩回。
78.图9是处于基本折叠位置中或靠背臂203和纳珀杆202基本塌缩的位置中的示例座椅128的右侧立体图，因此，靠背部133靠近支撑部135布置。例如，用户可经由座椅连接毂208使靠背臂203和纳珀杆202旋转至图9所示的位置，以从释放把手414解锁锁销460，如上结合图5至图8所述。除了释放锁销460以使用户能够拉动座椅安装件200的释放把手414之外，与在靠背部133大致直立时用户必须触及座椅128的靠背部133的周围和下方的情况比较，座椅128的折叠位置增加了接近释放把手414的容易度。在一些示例中，靠背臂203和纳珀杆202旋转以及座椅128折叠的程度由座椅连接毂208(例如，布置在座椅连接毂208的壳体469中的一个或更多个止动件)限定。
79.图10是沿着图2的a-a线截取的第一示例座椅128的示例座椅安装件200和沿着图3的b-b线截取的示例安装杆300的第二示例安装件接收器304的横截面视图，其中座椅安装件200组装在第二安装件接收器304中。在图10的示例中，座椅安装件200被部分地解锁到第二安装件接收器304(即，与座椅安装件200被锁定到第二安装件接收器304的图4的示例比较)。
80.如图10所示，锁销460脱离凸轮468(例如，由于靠背臂203和纳珀杆202的旋转)并且从释放把手414的凹槽464移除锁销460的第一端462。因此，相对于联接器410(例如，经由抓握部418)自由地向外拉动释放把手，这由图10的箭头1000表示。
81.如上所述，当相对于联接器410向外拉动释放把手414时，第二板426与释放把手414一起滑动。第二板426的滑动会致使致动器430的小齿轮432经由第二板426的齿条506旋转(图5、图8)。随着小齿轮432由于第二板426在释放把手414的移动方向上的滑动而旋转，小齿轮432接合第一锁438和第二锁440的齿444。小齿轮432的旋转以及小齿轮432与第一锁438和第二锁440的齿444的接合会致使第一锁438和第二锁440朝向致动器430被向内拉动并致使第一弹簧446和第二弹簧448移向压缩位置。结果，第一锁438和第二锁440从第二安装件接收器304的缺口456缩回，这由图10的箭头1002、1004表示。在示例中，第一锁438和第二锁440相对于联接器410的相应开口442被至少部分地缩回。
82.图11示出了从第二安装件接收器304移除的示例座椅安装件200。如图11中例示的，锁438、440从第二安装件接收器304的缺口456缩回会使座椅安装件200从第二安装件接收器304移除(因此，使座椅安装件200相联接的座椅或配件能够从童车100移除)。例如，用户可在抓住例如释放把手414的抓握部418以及座椅128的一个或更多个部分(诸如支撑部135)的同时将座椅128抬离第二安装件接收器304。
83.如果用户希望将包括座椅安装件200的第一示例座椅128重新附接或者将具有座椅安装件200的另一座椅或配件联接到安装杆300，则通过将座椅安装件200的联接器410与第二安装件接收器304的外壳308的大致方形部分402对齐或基本对齐，用户将座椅安装件200插入到第二安装件接收器304(或第一安装件接收器302或第三安装件接收器306)中。在一些示例中，当座椅安装件200插入到安装件接收器340中时(例如，在座椅安装件200插入到第二安装件接收器304中的同时，由于用户折叠靠背臂203来释放锁销460以及保持和/或拉动释放把手414的抓握部418)，释放把手414处于解锁位置中。因此，第一锁438和第二锁440处于缩回位置中。当联接器410插入到安装件接收器304中(例如，座椅安装件200的基部408接合安装杆300的表面412)时，用户可通过相对于联接器410向内推动释放把手414来锁定释放把手414。在其他示例中，当用户松开释放把手414的抓握部418时，释放把手414自动向内移动或缩回。
84.随着释放把手414移向缩回位置，第二板426在释放把手414的移动方向上滑动，或者朝向槽缝422的边缘804滑动(例如，使得释放把手414的边缘802与槽缝422的边缘804之间的距离x与图8的示例相比减小)。第二板426由于释放把手414的移动而滑动会致使致动器430的小齿轮432由于小齿轮432与第二板426的齿条506的接合而旋转。当第二板426由于释放把手414的移动而朝向槽缝422的边缘804滑动时，小齿轮432在与当第二板426远离槽缝422的边缘804并且释放把手414移向伸出位置时小齿轮432的旋转方向相反的方向上旋转。小齿轮432在释放把手414移向缩回位置期间的旋转会致使第一锁438和第二锁440相对于致动器430经由第一锁438和第二锁440的齿444与小齿轮432的啮合而向外移动。第一锁438和第二锁440延伸到例如第二安装件接收器304的相应缺口456中，以将座椅安装件200锁定到第二安装件接收器304。在一些示例中，第一锁438和第二锁440的相应弹簧446、448便于锁438、440通过从压缩位置移向伸出位置而延伸。
85.在一些这样的示例中，在用户已松开释放把手414并且锁438、440已移入第二安装件接收器304的缺口456中之后(例如，在向内推动把手之后)，用户使靠背臂203远离座椅128的支撑部135，以将座椅128从图9中示出的折叠位置移向图2中示出的展开位置。在这样的示例中，使座椅连接毂208的第一连接器500旋转使得凸轮468在锁销460的第二端466上重新接合或推动并致使锁销460的第一端462移入释放把手414的凹槽464中，由此锁定释放把手414。在一些示例中，用户进一步移动靠背臂203以调整座椅128的靠背部133的倾斜角度。在一些示例中，用户将纳珀杆202从折叠位置移向相对于座椅128的支撑部135的期望高度。
86.因此，图4至图11例示了图2和图9的示例座椅安装件200与图1和图3的示例童车框架102的可移除牢固联接。如图3、图4、图10和图11中例示的，安装件接收器302、304、306是不包括移动部件的被动机械部件。相反，示例座椅128包括用于将座椅安装件200锁定到安装件接收器302、304、306中的一者的部件。特别地，示例座椅安装件200包括至少两个锁定
机构，所述至少两个锁定机构包括：(1)防止释放把手414意外移动的锁销460；以及(2)锁438、440，其经由致动器430和第二板426的齿条-小齿轮将座椅安装件200的联接器410可移除地固定到安装件接收器302、304、306中的一者。经由座椅安装件200提供锁定机构减少了童车框架102上的部件数量，因此，降低了童车框架102和座椅128上的部件失效或不正确接合的可能性。经由座椅安装件200提供锁定机构还增加了用户对座椅128锁定到童车框架102的控制，因为座椅安装件200的操作由用户经由靠背臂203、纳珀杆202和释放把手414来控制。因为安装件接收器302、304、306是机械被动部件，所以一旦用户在将座椅安装件200插入到安装件接收器302、304、306中的一者中之后松开释放把手414，用户就可以确定座椅128经由对座椅安装件200的锁438、440的激活而被锁定到框架102，而不用担心童车框架102中的任何部件是否已经对座椅安装件200的插入正确地作出反应。此外，座椅和/或配件可以在不同的取向(例如，相对于童车100的行进方向向前或向后)上联接到安装件接收器302、304、306，而用户无需对童车框架进行任何调整。
87.图12是例示用于将座椅或配件(例如，座椅128、130或诸如篮子之类的配件)可移除地联接到童车(例如，童车100)的框架(例如，框架102)的示例过程1200的流程图。虽然是关于图12中例示的流程图公开的示例过程1200，但是可另选地使用操作示例座椅128、130(或配件)和/或示例童车框架102的许多其他方法。例如，可改变框的执行顺序，和/或可改变、消除或组合所描述的一些框。
88.图12的示例过程1200包括相对于童车框架上的接收器定位座椅或配件(框1202)。例如，用户可以将座椅128定位在框架102的安装件接收器302、304、306中的一者上方，使得座椅128的座椅安装件200在安装件接收器302、304、306中的一者的开口或空腔310上方基本对齐。
89.示例过程1200包括将座椅或配件可移除地联接到接收器(框1204)。例如，用户可以将座椅128的座椅安装件200插入到安装件接收器302、304、306中的一者中。当座椅安装件200接合安装件接收器302、304、306中的一者时，座椅安装件200的联接器410的锁438、440接合安装件接收器302、304、306中的一者的开口或缺口456以将座椅128锁定到框架102。
90.示例过程1200包括决定是否从童车框架移除座椅或配件(框1206)。例如，用户可决定从框架移除座椅或配件，因为不再使用童车并且用户希望折叠童车。或者用户可能希望用不同类型的座椅或配件更换座椅或配件。例如，用户可能希望用摇篮更换幼儿用直立座椅以适应婴儿。
91.如果决定不从童车框架移除座椅或配件(框1206)，则示例过程1200在框1214处继续，如下面公开的。然而，如果决定从童车框架移除座椅或配件(框1206)，则示例过程1200包括解锁座椅或配件上的把手(框1208)。例如，用户可将座椅128的靠背臂203移向纳珀杆202，使得座椅128的靠背部133朝向座椅128的支撑部135折叠。随着用户移动靠背臂203，并且在一些示例中，随着纳珀杆202折叠座椅128，座椅128的座椅连接毂208的凸轮468远离相应锁销460的第二端466，这会从释放把手414的凹槽464释放弹簧加载的锁销460的第一端462。经由座椅连接毂208的旋转从释放把手414的凹槽464释放锁销460使得用户能够拉动释放把手414。
92.示例过程1200包括释放座椅或配件上的把手以从接收器解锁座椅或配件(框
1210)。例如，用户可相对于与座椅安装件200相联接的安装件接收器302、304、306向外拉动释放把手414，这致使第二板426与释放把手414一起滑动并使座椅安装件200的致动器430旋转。致动器430的旋转会致使锁438、440从安装件接收器302、304、306的开口或缺口456缩回。
93.当解锁时，用户可以将座椅或配件抬离接收器(框1212)。例如，当座椅128或配件经由拉动释放把手414而从安装件接收器302、304、306解锁并从而经由锁438、440的缩回而使座椅安装件200从安装件接收器302、304、306脱离时，座椅或配件可以由用户抬离安装件接收器302、304、306。
94.示例过程1200包括决定是否将另一座椅或配件附接至童车框架(框1214)。例如，用户可能希望用另一类型的座椅(例如，摇篮)或配件更换从框架移除的座椅(例如，直立座椅)或配件。另外，如果用户之前在示例过程1200中决定不从童车框架移除座椅或配件(例如，框1206)，则在框1214处将决定是否经由与座椅或配件相联接的接收器不同的接收器将另一座椅或配件附接至框架。如果用户希望将另一座椅或配件附接至童车框架(框1214)，则示例过程1100返回至如下步骤：用户将座椅或配件定位在童车框架上的接收器上方以将座椅或配件可移除地联接到框架(框1202，1204)。座椅或配件的类型可以不同于目前附接至童车框架的座椅或配件，以提供诸如一个座椅和一个配件、一个直立座椅和一个摇篮等的组合。另外，座椅或配件的取向可以不同于目前附接至童车框架的座椅或配件，以包括例如一个向前座椅和一个向后座椅。
95.如果用户不希望将另一座椅或配件附接至童车框架(框1214)，则示例过程1200结束。
96.根据上文，将认识到，已公开用于将一个或更多个座椅或配件可移除地联接到童车框架的方法和设备。公开的示例童车框架提供的是，以关于座椅类型(例如，直立座椅、摇篮)、座椅相对于童车框架的放置(例如，左侧、中间或右侧)及取向(例如，向前或向后或侧向)的不同组合将一个或更多个座椅和/或配件附接至框架，用户无需调整童车框架或考虑因素(诸如框架的稳定性)。相反，用户在不修改框架和/或座椅或配件的情况下将一个或更多个座椅或配件附接至框架，这提供了将不同座椅和/或配件联接到童车框架的灵活性。
97.在公开的示例中，座椅或配件的座椅安装件插入到框架上的接收器中，以将座椅或配件联接到框架。在一些公开的示例中，座椅安装件包括与接收器中的开口接合的锁，以将座椅安装件联接到接收器。在一些这样的示例中，经由致动器的旋转来操作锁，通过把手的延伸或缩回来激活致动器。在这样的示例中，致动器的旋转会致使锁延伸和缩回以将座椅安装到框架。经由座椅安装件的把手来控制锁会增加用户对将座椅联接到童车框架的控制并减少童车框架上的可移动部件的数量，由此在将座椅牢固联接到框架的同时简化座椅与框架的附接。
98.此外，在一些公开的示例中，经由可滑动把手从童车移除座椅通过锁销来控制，以防止把手的意外移动。相反，用户选择性地调整座椅的靠背臂和/或纳珀杆的位置(例如，以基本折叠座椅)，这会释放布置在座椅的可旋转接头与座椅安装件释放把手之间的锁销。因此，本文中公开的示例提供座椅或配件与童车的牢固联接，以保护童车乘坐者，同时也便于用户(例如，护理人员)容易接近。
99.尽管本文已经公开了某些示例方法、设备和制品，但是本专利的覆盖范围不限于
此。相反，该专利涵盖了完全落入本专利权利要求范围内的所有方法、设备和制品。
