一种便携式现代物流管理装置的制作方法

1.本实用新型涉及物流管理技术领域，具体为一种便携式现代物流管理装置。


背景技术：

2.物流是指为了满足客户的需求，以最低的成本高效率的完成，通过运输、保管、配送等方式，实现原材料、半成品、成品或相关信息进行由商品的产地到商品的消费地的计划、实施和管理的全过程，物流是一个控制原材料、制成品、产成品和信息的系统，从供应开始经各种中间环节的转让及拥有而到达最终消费者手中的实物运动，以此实现组织的明确目标，现代物流是经济全球化的产物，也是推动经济全球化的重要服务业，而现有的现代物流管理装置大多不便于携带，在进行物流管理工作时，需要进行搬运，搬运过程比较繁琐，很不方便，需要较多的人力物力，比较浪费时间，降低物流管理的工作效率，从而不便于人们使用。


技术实现要素：

3.本实用新型的目的在于提供一种便携式现代物流管理装置，具备方便使用的优点，解决了现有的现代物流管理装置大多不便于携带，从而不便于人们使用的问题。
4.为实现上述目的，本实用新型提供如下技术方案：一种便携式现代物流管理装置，包括底板，所述底板的顶部固定连接有底箱，所述底箱内腔的底部固定连接有多个大小相同且分布均匀的阻尼减震器，所述阻尼减震器的表面套设有减震弹簧，所述阻尼减震器的顶部固定连接有活动板，所述活动板顶部的四周均固定连接有第一电动伸缩杆，所述第一电动伸缩杆的输出端固定连接有放置箱，所述放置箱的左右两侧均开设有导向孔，所述导向孔的内腔贯穿设置有导向杆，所述导向杆的内侧固定连接有压板，所述压板的内侧粘合有防滑垫，所述导向杆的表面套设有复位弹簧。
5.优选的，所述导向杆的外侧固定连接有拉板，所述拉板内侧的顶部与底部均固定连接有卡块，所述放置箱的外侧且位于导向孔的上方与下方均开设有卡槽，所述卡块卡接于卡槽的内腔中。
6.优选的，所述复位弹簧的外侧固定连接于放置箱内壁的外侧，所述复位弹簧的内侧固定连接于导向杆的表面，所述减震弹簧的底部固定连接于底箱内壁的底部，所述减震弹簧的顶部固定连接于活动板的底部。
7.优选的，所述活动板顶部的中端固定连接有电池盒，所述电池盒的内腔设置有蓄电池，所述电池盒的右侧开设有充电孔，所述底箱的正表面设置有plc控制器，所述放置箱的顶部放置有箱盖。
8.优选的，所述底板顶部的右侧固定连接有第二电动伸缩杆，所述第二电动伸缩杆的输出端固定连接有手推杆，且手推杆的表面套设有防滑套，所述底板底部的四周均活动连接有万向轮。
9.优选的，所述底箱内壁的左右两侧均开设有滑槽，所述活动板的外侧滑动连接于
滑槽的内腔中，所述放置箱内壁底部的中端镶嵌有重力传感器，所述放置箱正表面的底部镶嵌有显示屏。
10.与现有技术相比，本实用新型的有益效果如下：
11.1、本实用新型通过将拉板向外侧拉动，带动导向杆向外侧移动，导向杆带动复位弹簧发生形变向外侧挤压后，将物件放置于放置箱的内腔中，然后松开拉板，此时复位弹簧因失去力的影响恢复形变向内侧延伸，带动导向杆向内侧移动，导向杆带动压板向内侧移动，使防滑垫的内侧与物件的外侧接触，对物件进行固定，方便对物件进行携带，解决了现有的现代物流管理装置大多不便于携带，从而不便于人们使用的问题。
12.2、本实用新型通过设置阻尼减震器和减震弹簧，对移动过程中放置箱发生的震动进行缓冲，有效对放置箱内腔中的物件进行防护，通过设置第一电动伸缩杆，方便对放置箱的高度进行调节，方便对物件进行取放，通过设置蓄电池，可以对整体进行供电，通过设置重力传感器和显示屏，方便对物件进行称重，通过设置卡槽和卡块，对拉板进行限位，进而避免防滑垫发生移位无法对物件进行固定，通过设置万向轮、第二电动伸缩杆和手推杆，方便整体进行移动，有效节省人力。
附图说明

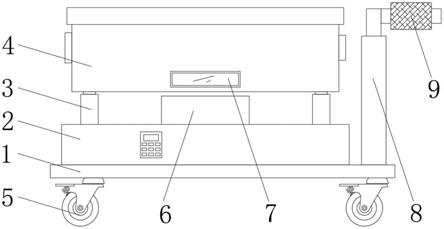

13.图1为本实用新型结构示意图；
14.图2为本实用新型剖视结构示意图；
15.图3为本实用新型a处放大结构示意图。
16.图中：1、底板；2、底箱；3、第一电动伸缩杆；4、放置箱；5、万向轮；6、电池盒；7、显示屏；8、第二电动伸缩杆；9、手推杆；10、压板；11、重力传感器；12、防滑垫；13、导向杆；14、滑槽；15、减震弹簧；16、蓄电池；17、阻尼减震器；18、活动板；19、拉板；20、卡槽；21、卡块；22、导向孔；23、复位弹簧。
具体实施方式
17.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
18.请参阅图1-3，一种便携式现代物流管理装置，包括底板1，底板1顶部的右侧固定连接有第二电动伸缩杆8，第二电动伸缩杆8的输出端固定连接有手推杆9，且手推杆9的表面套设有防滑套，底板1底部的四周均活动连接有万向轮5，通过设置万向轮5、第二电动伸缩杆8和手推杆9，方便整体进行移动，有效节省人力，底板1的顶部固定连接有底箱2，底箱2内腔的底部固定连接有多个大小相同且分布均匀的阻尼减震器17，通过设置阻尼减震器17和减震弹簧15，对移动过程中放置箱4发生的震动进行缓冲，有效对放置箱4内腔中的物件进行防护，阻尼减震器17的表面套设有减震弹簧15，阻尼减震器17的顶部固定连接有活动板18，底箱2内壁的左右两侧均开设有滑槽14，活动板18的外侧滑动连接于滑槽14的内腔中，放置箱4内壁底部的中端镶嵌有重力传感器11，通过设置重力传感器11和显示屏7，方便对物件进行称重，放置箱4正表面的底部镶嵌有显示屏7，活动板18顶部的中端固定连接有
电池盒6，电池盒6的内腔设置有蓄电池16，通过设置蓄电池16，可以对整体进行供电，电池盒6的右侧开设有充电孔，底箱2的正表面设置有plc控制器，放置箱4的顶部放置有箱盖，活动板18顶部的四周均固定连接有第一电动伸缩杆3，通过设置第一电动伸缩杆3，方便对放置箱4的高度进行调节，方便对物件进行取放，第一电动伸缩杆3的输出端固定连接有放置箱4，放置箱4的左右两侧均开设有导向孔22，导向孔22的内腔贯穿设置有导向杆13，导向杆13的外侧固定连接有拉板19，拉板19内侧的顶部与底部均固定连接有卡块21，放置箱4的外侧且位于导向孔22的上方与下方均开设有卡槽20，卡块21卡接于卡槽20的内腔中，通过设置卡槽20和卡块21，对拉板19进行限位，进而避免防滑垫12发生移位无法对物件进行固定，导向杆13的内侧固定连接有压板10，压板10的内侧粘合有防滑垫12，导向杆13的表面套设有复位弹簧23，复位弹簧23的外侧固定连接于放置箱4内壁的外侧，复位弹簧23的内侧固定连接于导向杆13的表面，减震弹簧15的底部固定连接于底箱2内壁的底部，减震弹簧15的顶部固定连接于活动板18的底部。
19.使用时，首先将拉板19向外侧拉动，带动导向杆13向外侧移动，导向杆13带动复位弹簧23发生形变向外侧挤压后，将物件放置于放置箱4的内腔中，然后松开拉板19，此时复位弹簧23因失去力的影响恢复形变向内侧延伸，带动导向杆13向内侧移动，导向杆13带动压板10向内侧移动，使防滑垫12的内侧与物件的外侧接触，对物件进行固定，方便对物件进行携带，解决了现有的现代物流管理装置大多不便于携带，从而不便于人们使用的问题。
20.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
