一种自行车领航尾灯的制作方法

本技术涉及一种自行车领航尾灯，属于自行车设备领域。

背景技术：

1、目前市场上自行车的尾灯通常为反光尾灯，反光尾灯只能通过对后方的灯光进行反光折射来实现警示效果，若自行车队在夜晚一起骑行时，后方的自行车没有车灯，则不易观察到前面自行车的反光尾灯，警示效果差。因此人们发明了可发出灯光的自行车尾灯，其结构主要包括尾灯壳体，尾灯壳体中设置电池、线路板，壳体后部设置透明灯罩，灯罩中设置灯珠，通过电池对灯珠供电，使灯珠发出光线，但该结构的灯珠设置在灯罩内，灯珠坏了更换不方便，且灯珠为固定样式，形式单一，点亮后效果差。

技术实现思路

1、本实用新型的目的是为了克服已有技术存在的缺点，提供一种点亮后对后车起到警示效果，后尾灯更换方便，形式多样化，点亮效果好的一种自行车领航尾灯。

2、本实用新型一种自行车领航尾灯的技术方案是：包括壳体，壳体中设置线路板和电池，线路板的一侧与电池相固定，电池经导线或者导电片与线路板联接，线路板的另一侧设置尾灯通电插接装置，尾灯通电插接装置联接后尾灯，后尾灯穿过壳体与尾灯通电插接装置插接连接，所述的壳体上设置开关按钮，开关按钮连接线路板，壳体的侧壁设置固定装置，壳体经固定装置与自行车的坐垫相固定。

3、进一步地，所述的尾灯通电插接装置为type-c接口或者usb接口或者lightning接口，相对应的在后尾灯上连接type-c接头或者usb接头或者lightning接头。

4、进一步地，所述的固定装置包括在壳体的一侧设置固定座，固定座与壳体相固定，固定座的两侧制有凸出的连接耳朵，连接耳朵连接弹性紧固带，固定座的前侧制有斜槽，斜槽中设置软质橡胶垫，软质橡胶垫与自行车坐垫下的钢管相贴合，弹性紧固带的一头与固定座其中一侧的连接耳朵相连接，弹性紧固带的另一头绕过钢管与固定座另一侧的连接耳朵相连接。

5、进一步地，所述的壳体内壁制有滑槽，线路板的两侧有滑片，线路板经滑片与滑槽相配合。

6、进一步地，所述的后尾灯为长条形垂下向下的灯带。

7、本实用新型一种自行车领航尾灯的有益效果是：一、后尾灯点亮后，在夜间骑车时，可对后方起到警示作用，提高夜间骑车的安全性，特别是车队骑行时，第一辆自行车上安装后尾灯，起到领航作用，便于后方车队跟随；二、后尾灯通过尾灯通电插接装置与壳体中的线路板联接，安装、拆卸十分方便，并可以更换不同类型的后尾灯，后尾灯更换方便，形式多样化，点亮效果好。

技术特征：

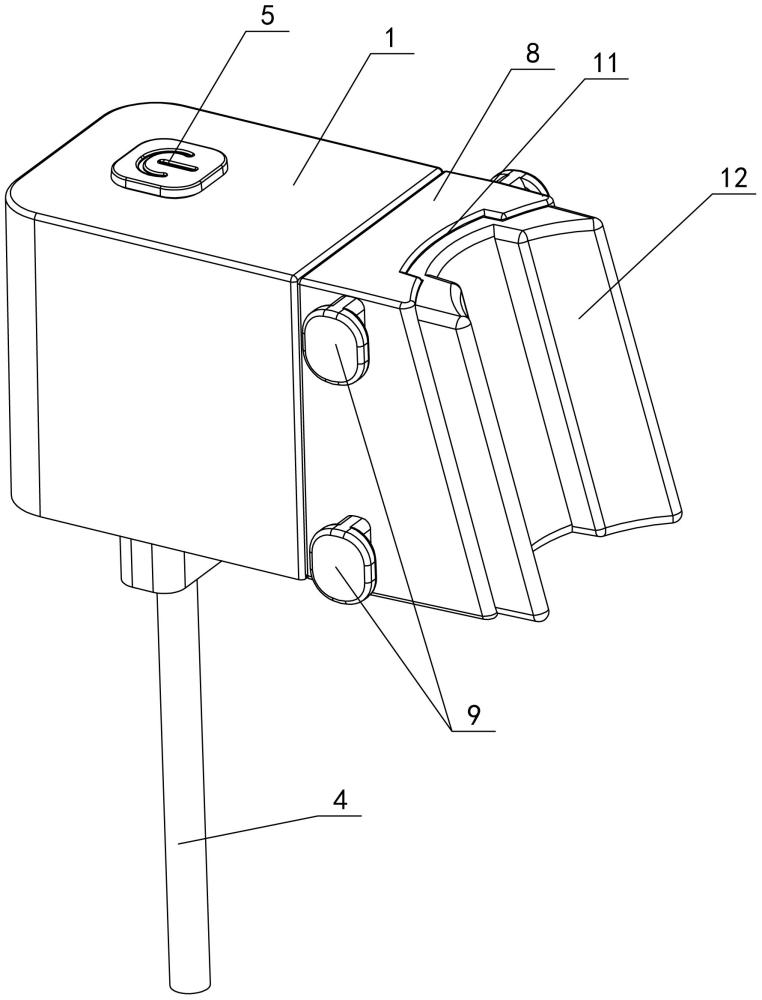

1.一种自行车领航尾灯，其特征在于：包括壳体（1），壳体中设置线路板（2）和电池（3），线路板的一侧与电池相固定，电池经导线或者导电片与线路板联接，线路板的另一侧设置尾灯通电插接装置，尾灯通电插接装置联接后尾灯（4），后尾灯（4）穿过壳体（1）与尾灯通电插接装置插接连接，所述的壳体（1）上设置开关按钮（5），开关按钮连接线路板（2），壳体的侧壁设置固定装置，壳体经固定装置与自行车的坐垫相固定。

2.如权利要求1所述的一种自行车领航尾灯，其特征在于：所述的尾灯通电插接装置为type-c接口（6）或者usb接口或者lightning接口，相对应的在后尾灯（4）上连接type-c接头（7）或者usb接头或者lightning接头。

3.如权利要求1所述的一种自行车领航尾灯，其特征在于：所述的固定装置包括在壳体（1）的一侧设置固定座（8），固定座与壳体相固定，固定座的两侧制有凸出的连接耳朵（9），连接耳朵连接弹性紧固带（10），固定座的前侧制有斜槽（11），斜槽中设置软质橡胶垫（12），软质橡胶垫与自行车坐垫下的钢管相贴合，弹性紧固带的一头与固定座（8）其中一侧的连接耳朵（9）相连接，弹性紧固带的另一头绕过钢管与固定座（8）另一侧的连接耳朵相连接。

4.如权利要求1所述的一种自行车领航尾灯，其特征在于：所述的壳体（1）内壁制有滑槽（13），线路板（2）的两侧有滑片（14），线路板经滑片（14）与滑槽（13）相配合。

5.如权利要求1所述的一种自行车领航尾灯，其特征在于：所述的后尾灯（4）为长条形垂下向下的灯带。

技术总结
一种自行车领航尾灯，包括壳体，壳体中设置线路板和电池，线路板的一侧与电池相固定，线路板的另一侧设置尾灯通电插接装置，尾灯通电插接装置联接后尾灯，后尾灯穿过壳体与尾灯通电插接装置插接连接，所述的壳体上设置开关按钮，开关按钮连接线路板，壳体的侧壁设置固定装置，壳体经固定装置与自行车的坐垫相固定。后尾灯点亮后，夜间骑车时，可对后方起到警示作用，提高夜间骑车安全性，车队骑行时，第一辆自行车上安装后尾灯，起到领航作用，便于后方车队跟随；后尾灯通过尾灯通电插接装置与线路板联接，安装、拆卸十分方便，并可更换不同类型后尾灯，形式多样化，点亮效果好。

技术研发人员：钱灵杰
受保护的技术使用者：钱灵杰
技术研发日：20231018
技术公布日：2024/5/16
