河道保洁船用输送网带的制作方法

本申请涉及一种河道保洁船用输送网带，主要应用水面垃圾和水生植物的清理。

背景技术：

水草及生活垃圾的打捞一直是河道清理的重要问题，但目前对于水草及生活垃圾的打捞主要以人工打捞为主。打捞船或打捞机器也层出不穷，但目前市场上所使用的打捞船或打捞机器不能将打捞上来的水草及生活垃圾机械化的搬运至岸边或需要在打捞船内增加其他搬运设备搬运，不仅使打捞船的结构复杂化，同时大大提高了生产成本。

技术实现要素：

本实用新型的目的在于提供一种河道保洁船用输送网带，以克服现有技术中的不足。

为实现上述目的，本实用新型提供如下技术方案：

本申请实施例公开一种河道保洁船用输送网带，包括沿输送方向阵列分布的多个固定杆、以及沿垂直输送方向阵列分布的多个传动链条，传动链条连接于固定杆之间，所述固定杆和传动链条之间分隔成阵列分布的多个镂空单元，每个镂空单元内设置有一支撑板块。

优选的，在上述的河道保洁船用输送网带中，所述支撑板块的两侧分别套设于相邻两个固定杆上。

优选的，在上述的河道保洁船用输送网带中，所述支撑板块的两侧分别凸伸有间隔设置的多个套筒，该套筒套设于固定杆上，沿输送方向相邻的两个支撑板块的套筒于同一固定杆上交错设置。

优选的，在上述的河道保洁船用输送网带中，所述支撑板块上阵列分布有多个圆孔。

优选的，在上述的河道保洁船用输送网带中，所述传动链条并列设置有5个。

与现有技术相比，本实用新型的优点在于：本新型输送网带结构可以打捞微小的水面垃圾。

附图说明

为了更清楚地说明本申请实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本申请中记载的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1所示为本实用新型具体实施例中河道保洁船的侧视图；

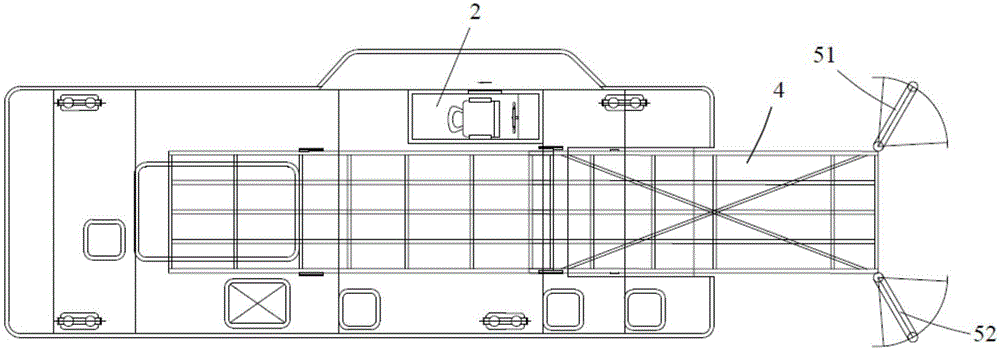

图2所示为本实用新型具体实施例中河道保洁船的俯视图。

图3所示为本实用新型具体实施例中粉碎装置的剖视图；

图4所示为本实用新型具体实施例中粉碎装置的侧视图；

图5所示为本实用新型具体实施例中输送网带的结构示意图。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行详细的描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动的前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

结合图1和图2所示，河道保洁船，包括船体1、以及形成于船体上的驾驶舱2、螺旋桨动力系统3、物舱和输送带系统4，所述螺旋桨系统3设置于船体1的尾部，所述输送带系统4包括第一输送网带41和第二输送网带42，所述第一输送网带41和船体之间设有第一液压油缸，该第一液压油缸壳驱动所述第一输送网带41相对船体转动以改变其倾斜角度，所述第二输送网带42和船体之间设有第二液压油缸，该第二液压油缸可驱动所述第二输送网带42在竖直方向上高度可调。

该技术方案中，在水草或水面垃圾采集时，第一液压油缸驱动第一输送网带改变倾斜角度，使得其头部浸入至水面下方，其尾部位于第二输送网带的上方，采集的垃圾或水草在第一输送网带的输送下进入第二输送网带；当需要将采集的垃圾输送至岸边时，第二液压油缸带动第二输送网带整体抬升，使得其头部位于第一输送网带的上方，同时改变第一输送网带的倾斜角度，因此，第二输送网带上的垃圾可以输送至第一输送网带，并由第一输送网带将垃圾输出至岸边。

结合图3和图4所示，物舱内设置有粉碎装置7，粉碎装置包括发动机71、转轴72和切割刀73，所述切割刀73固定于转轴72上，所述发动机71连接于转轴72并可驱动其转动。

进一步地，转轴72包括主轴721、以及环形阵列于主轴721四周的多个切割刀固定杆722，该切割刀固定杆722与主轴721平行，主轴721和切割刀固定杆722之间通过支架723固定，每个切割刀固定杆722上阵列固定有多个所述切割刀73。

进一步地，切割刀73套设于切割刀固定杆722上。

进一步地，位于相邻两个切割刀固定杆722上的切割刀73交错设置。

进一步地，主轴721的四周阵列分布有4个切割刀固定杆722。

结合图4所示，切割刀73呈弧形，其刀刃731位于其凸面一侧。

该技术方案中，发动机71可带动主轴转动，由于主轴和切割刀固定杆之间相对固定，因此可以进一步地带动四个切割刀固定杆同步转动，切割刀在1800～2800转速时，交错设置的切割刀可以轻易的将收集进入的水花生、水葫芦等切碎，因此可以合理利用物舱的空间，提高其存储量，降低成本，提高效益。

第一输送网带41的头部两侧分别设置有第一收集摆臂51和第二收集摆臂52。

第一输送网带41的头部还设置有分段切割装置。

驾驶舱顶部设有太阳能电池板，电池板与蓄电池相连，蓄电池经逆变器与控制单元的输入端相连，控制单元的输出端与驾驶舱内用电设备连接。

物舱内设置有称重系统和报警装置，在物舱内物料达到设定重量时，通过报警装置发出报警信号。

进一步地，驾驶舱2形成于船体的一侧。

本新型前进前出的垃圾清洁船，方便便捷，驾驶舱设置于侧边，视野好，船体高度低，通过性强。

结合图5所示，输送网带包括沿输送方向阵列分布的多个固定杆43、以及沿垂直输送方向阵列分布的多个传动链条44，传动链条44连接于固定杆43之间，固定杆和传动链条之间分隔成阵列分布的多个镂空单元，每个镂空单元内设置有一支撑板块45。

进一步地，支撑板块45的两侧分别套设于相邻两个固定杆43上。

进一步地，支撑板块45的两侧分别凸伸有间隔设置的多个套筒451，该套筒451套设于固定杆43上，沿输送方向相邻的两个支撑板块的套筒于同一固定杆上交错设置。

进一步地，支撑板块45上阵列分布有多个圆孔452。

该技术方案中，该冲孔结构网带可以收集绿萍等微小水面垃圾。
