塑料吸管用传输装置的制作方法

本发明涉及塑料制品技术领域，尤其涉及一种塑料吸管用传输装置。

背景技术：

吸管，或称饮管，是一条圆柱状中空的塑料制品，其主要功用是用来饮用瓶罐或者纸盒中的饮料制品。吸管制作工艺为：把塑料熔融后通过挤出模使之形成连续不断且呈中空的圆柱体，将该圆柱体直接送入冷却装置进行冷却塑形则形成有连续不断的吸管，将吸管送入切割机中，并根据客户所需求的尺寸进行切割，再对切割后的吸管进行玩弯折处理，最后进行包装打包。在前述工艺中，尤其是在切割工序传送至弯折工艺的过程中，由于吸管具有极轻的质量，因而，当它们在经过倾斜设置的传输板时，极易在重力作用下及空气流动作用力下发生散落及偏移的问题，如此，则会大大影响吸管批量传送的效率及质量。

技术实现要素：

本发明的目的是克服现有技术的上述问题，提供塑料吸管用传输装置，它设计有支撑座及与支撑座磁性配合的上盖座对毛巾进行夹持，同时，支撑组件还可根据所生产的塑料吸管的尺寸来选取合适尺寸大小的毛巾并调整毛巾的高度位置。另外，活动杆组件中第二活动杆与第一活动杆的伸缩设计，可满足长尺寸毛巾的夹持需求。

本发明的目的主要通过以下技术方案实现：

塑料吸管用传输装置，包括传送板体，传送板体的两侧均设置有挡板，挡板上通过支撑柱铰接有沿传送板体传送方向设置的支撑组件；

支撑组件包括两左右相对设置的活动杆组件，活动杆组件包括第一活动杆和第二活动杆，第一活动杆上设置有盲孔，第二活动杆设置有置入盲孔内且可相对盲孔伸缩的活动段，第一活动杆径向设置有可作用于活动段且可与第一活动杆螺纹配合的紧固螺钉；

第一活动杆套设在支撑柱上，且可相对支撑柱转动，第二活动杆的底端设置有外凸的限位柱，限位柱上套设有与限位柱螺纹连接的限位螺母；

传送板体上开设有贯穿其上下端面且可与限位柱贯穿配合的限位开口，限位开口的开关宽度小于限位螺母的宽度；

两活动杆组件相对应的侧壁上均设置有支撑座，支撑座内设置有金属件，支撑座上设置有上盖座，上盖座内设置有可与金属件磁性配合的磁性件；

还包括位于两活动杆组件之间区域的毛巾，且毛巾的两侧边均夹持在支撑座与上盖座之间的区域。

申请人发现，在现有的塑料吸管传送结构中，尤其是具有向下倾斜段的传送结构中，塑料吸管极易在下移过程中发生偏移现象，为此，本发明设计有毛巾，它可通过其的表面材质对传送的塑料吸管进行有效的导向作用，使得塑料吸管能按规定路线进入下一传送段。

由于塑料吸管具有较高的卫生要求，因而，毛巾的装卸应具有较高的便利性，为此，本发明设计有支撑座及与支撑座磁性配合的上盖座对毛巾进行夹持，同时，支撑组件还可根据所生产的塑料吸管的尺寸来选取合适尺寸大小的毛巾并调整毛巾的高度位置。另外，活动杆组件中第二活动杆与第一活动杆的伸缩设计，可满足长尺寸毛巾的夹持需求。

在装配毛巾时，则将毛巾置入支撑座与上盖座之间的区域，通过磁性件与金属件之间的磁性配合则可将毛巾夹持在两活动杆组件上。再调整限位螺母相对限位柱的高度位置，如此，则可调整本支撑组件输出端毛巾的高度位置，使其能刚好通过塑料吸管。最后则使得两活动杆组件在自重作用下放置在传送板体上。这样，即可进行传送工作。

为避免两活动杆组件在运行过程中发生沿支撑柱轴向的移动，进一步地，所述支撑柱上还套设有与所述第一活动杆相对应的定位组件；

定位组件包括两个左右相对设置且与支撑柱螺纹配合的定位螺母，两定位螺母分别位于所述第一活动杆的两侧。

本发明可通过两定位螺母的设置，将第一活动杆锁定在特定区域之内。

为避免塑料吸管在传送过程中卡紧入限位开口内，进一步地，所述限位螺母外围上套设有可封闭所述限位开口的遮蔽帽。

进一步地，所述第一活动杆或者/和第二活动杆上设置有加重筋。加重筋的设置，可使得活动杆组件能在自重作用下以及限位螺母与限位开口之间的配合下，使得毛巾能稳定地处于刚好能通过塑料吸管的高度位置。

为提高毛巾固定的稳定性，进一步地，每一所述活动杆组件上设置有两个所述支撑座，且两支撑座一个设置在所述第一支撑杆上，另一个设置在所述第二活动杆上。

为便于实现两活动杆组件的同步转动工作，进一步地，两个所述活动杆组件均设置有贯穿其左右侧面的通孔；

还包括连接杆，连接杆的一端依次贯穿两活动杆组件上的通孔，且位于所述毛巾的上方。

这样，当上提连接杆即可实现两活动杆组件的同步转动工作。同时，连接杆还可限制毛巾向上隆起而影响对塑料吸管的导向作用。

进一步地，每一所述活动杆组件上设置有三个间隔排列的通孔；相应地，所述连接杆设置有三根。

为提高上盖座及支撑座对毛巾夹持作用的稳定性，进一步地，所述上盖座的下端面设置有凹凸不平的橡胶垫层。

为便于移动上盖座，进一步地，所述上盖座的上端还设置有提拉头。

本发明具有以下有益效果：

1、在现有的塑料吸管传送结构中，尤其是具有向下倾斜段的传送结构中，塑料吸管极易在下移过程中发生偏移现象，为此，本发明设计有毛巾，它可通过其的表面材质对传送的塑料吸管进行有效的导向作用，使得塑料吸管能按规定路线进入下一传送段。

2、由于塑料吸管具有较高的卫生要求，因而，毛巾的装卸应具有较高的便利性，为此，本发明设计有支撑座及与支撑座磁性配合的上盖座对毛巾进行夹持，同时，支撑组件还可根据所生产的塑料吸管的尺寸来选取合适尺寸大小的毛巾并调整毛巾的高度位置。另外，活动杆组件中第二活动杆与第一活动杆的伸缩设计，可满足长尺寸毛巾的夹持需求。

附图说明

为了更清楚地说明本发明的实施例，下面将对描述本发明实施例中所需要用到的附图作简单的说明。显而易见的，下面描述中的附图仅仅是本发明中记载的一些实施例，对于本领域的技术人员而言，在不付出创造性劳动的情况下，还可以根据下面的附图，得到其它附图。

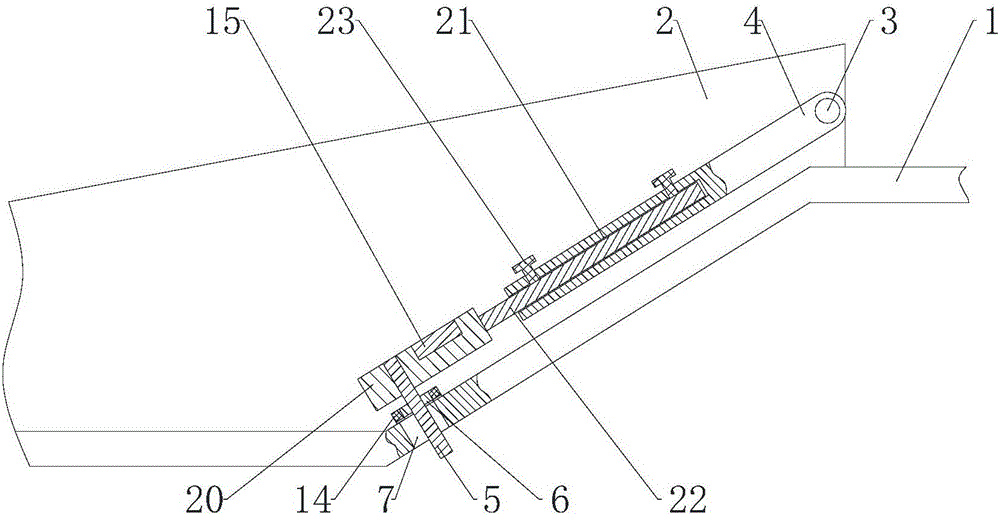

图1为本发明所述的塑料吸管用传输装置一个具体实施例的结构示意图；

图2为本发明所述的塑料吸管用传输装置中支撑组件夹持小尺寸毛巾时的结构示意图；

图3为本发明所述的塑料吸管用传输装置中支撑组件夹持大尺寸毛巾时的结构示意图；

图4为本发明所述的塑料吸管用传输装置中支撑座和上盖座一个具体实施例的结构示意图。

其中，附图标记对应的零部件名称如下：1、传送板体，2、挡板，3、支撑柱，4、第一活动杆，5、限位柱，6、限位螺母，7、限位开口，8、支撑座，9、金属件，10、上盖座，11、磁性件，12、毛巾，13、定位螺母，14、遮蔽帽，15、加重筋，16、橡胶垫层，17、通孔，18、连接杆，19、提拉头，20、第二活动杆，21、盲孔，22、活动段，23、紧固螺钉。

具体实施方式

为了使本领域的技术人员更好地理解本发明，下面将结合本发明实施例中的附图对本发明实施例中的技术方案进行清楚、完整的描述。显而易见的，下面所述的实施例仅仅是本发明实施例中的一部分，而不是全部。基于本发明记载的实施例，本领域技术人员在不付出创造性劳动的情况下得到的其它所有实施例，均在本发明保护的范围内。

实施例1

如图1至图4所示，塑料吸管用传输装置，包括传送板体1，传送板体1的两侧均设置有挡板2，挡板2上通过支撑柱3铰接有沿传送板体1传送方向设置的支撑组件；

支撑组件包括两左右相对设置的活动杆组件，活动杆组件包括第一活动杆4和第二活动杆20，第一活动杆4上设置有盲孔21，第二活动杆20设置有置入盲孔21内且可相对盲孔21伸缩的活动段22，第一活动杆4径向设置有可作用于活动段22且可与第一活动杆4螺纹配合的紧固螺钉23；

第一活动杆4套设在支撑柱3上，且可相对支撑柱3转动，第二活动杆20的底端设置有外凸的限位柱5，限位柱5上套设有与限位柱5螺纹连接的限位螺母6；

传送板体1上开设有贯穿其上下端面且可与限位柱5贯穿配合的限位开口7，限位开口7的开关宽度小于限位螺母6的宽度；

两活动杆组件相对应的侧壁上均设置有支撑座8，支撑座8内设置有金属件9，支撑座8上设置有上盖座10，上盖座10内设置有可与金属件9磁性配合的磁性件11；

还包括位于两活动杆组件之间区域的毛巾12，且毛巾12的两侧边均夹持在支撑座8与上盖座10之间的区域。

申请人发现，在现有的塑料吸管传送结构中，尤其是具有向下倾斜段的传送结构中，塑料吸管极易在下移过程中发生偏移现象，为此，本实施例设计有毛巾，它可通过其的表面材质对传送的塑料吸管进行有效的导向作用，使得塑料吸管能按规定路线进入下一传送段。

由于塑料吸管具有较高的卫生要求，因而，毛巾12的装卸应具有较高的便利性，为此，本实施例设计有支撑座8及与支撑座8磁性配合的上盖座10对毛巾12进行夹持，同时，支撑组件还可根据所生产的塑料吸管的尺寸来选取合适尺寸大小的毛巾12并调整毛巾12的高度位置。另外，活动杆组件中第二活动杆20与第一活动杆4的伸缩设计，可满足长尺寸毛巾12的夹持需求。为取材便捷，磁性件11可选用磁铁。

在装配毛巾12时，则将毛巾12置入支撑座8与上盖座10之间的区域，通过磁性件11与金属件9之间的磁性配合则可将毛巾12夹持在两活动杆组件上。再调整限位螺母6相对限位柱5的高度位置，如此，则可调整本支撑组件输出端毛巾12的高度位置，使其能刚好通过塑料吸管。最后则使得两活动杆组件在自重作用下放置在传送板体1上。这样，即可进行传送工作。

为避免两活动杆组件在运行过程中发生沿支撑柱3轴向的移动，优选地，所述支撑柱3上还套设有与所述第一活动杆4相对应的定位组件；

定位组件包括两个左右相对设置且与支撑柱3螺纹配合的定位螺母13，两定位螺母13分别位于所述第一活动杆4的两侧。

本实施例可通过两定位螺母13的设置，将第一活动杆4锁定在特定区域之内。

为避免塑料吸管在传送过程中卡紧入限位开口7内，优选地，所述限位螺母6外围上套设有可封闭所述限位开口7的遮蔽帽14。

优选地，所述第一活动杆4或者/和第二活动杆20上设置有加重筋15。加重筋15的设置，可使得活动杆组件能在自重作用下以及限位螺母6与限位开口7之间的配合下，使得毛巾12能稳定地处于刚好能通过塑料吸管的高度位置。

为提高毛巾12固定的稳定性，优选地，每一所述活动杆组件上设置有两个所述支撑座8，且两支撑座8一个设置在所述第一支撑杆4上，另一个设置在所述第二活动杆20上。

为便于实现两活动杆组件的同步转动工作，优选地，两个所述活动杆组件均设置有贯穿其左右侧面的通孔17；

还包括连接杆18，连接杆18的一端依次贯穿两活动杆组件上的通孔17，且位于所述毛巾12的上方。

这样，当上提连接杆18即可实现两活动杆组件的同步转动工作。同时，连接杆18还可限制毛巾12向上隆起而影响对塑料吸管的导向作用。

优选地，每一所述活动杆组件上设置有三个间隔排列的通孔17；相应地，所述连接杆18设置有三根。

为提高上盖座及支撑座对毛巾夹持作用的稳定性，优选地，所述上盖座10的下端面设置有凹凸不平的橡胶垫层16。

为便于移动上盖座10，优选地，所述上盖座10的上端还设置有提拉头19。

以上内容是结合具体的优选实施方式对本发明作的进一步详细说明，不能认定本发明的具体实施方式只局限于这些说明。对于本发明所属技术领域的普通技术人员来说，在不脱离本发明的技术方案下得出的其他实施方式，均应包含在本发明的保护范围内。
