一种药箱的制作方法

本实用新型涉及药物管理领域，具体地说，是涉及一种可以人性化提醒患者(特别是生活压力大的年轻人群、记忆力衰退沿着的中老年人群)服药的药箱。

背景技术：

随着我国经济状况明显改善，人们自我保健意识逐渐增强，卫生知识水平明显提高，大多数家庭越来越注重成员自身的健康。然而，由于现代人群生活节奏快、压力大以及老龄化问题等，在生活压力大的年轻人群、记忆力衰退沿着的中老年人群中往往会出现服错药、错过服药时间的情况，轻则延误病情，重则影响身体机能。所以日常的用药安全正在被越来越多的人重视起来。由此，一种可以人性化提醒患者服药的智能药箱应运而生。然而目前市场上的销售的智能药箱往往在设计和功能上附加了较多的不必要成分，并且操作起来也极为繁琐，不必要的成分在加重了使用者的经济负担。本实用新型结构简洁，操作简便，保留了智能药箱应有的主要功能，降低了产品的成本，由此减小使用者的经济负担。

技术实现要素：

本实用新型所要解决的技术问题是提供一种能够提醒患者准时服用药物、操作简便并且具有药物储存环境监测功能的药箱，以解决生活压力大的年轻人群、记忆力衰退沿着的中老年人群中往往会出现服错药、错过服药时间；市场上的销售的智能药箱往往在设计和功能上附加了较多的不必要成分，并且操作起来也极为繁琐等问题。

为解决上述技术问题，本实用新型提供了一种药箱，包括箱体和抽屉，所述箱体包括箱体外壳和箱体内腔，其特征在于，所述箱体外壳上设置有显示屏、开关和指示装置，所述箱体内腔设置有电源装置、报警装置和控制装置；所述显示屏、开关、指示装置、电源装置和报警装置均与控制装置相连接，以实现控制装置对其进行控制；所述显示屏、开关、指示装置、报警装置和控制装置均与电源装置相连接，以实现电量供应。

本实用新型所提供的药箱结构简单，操作简便，保留了药箱应有的主要功能，可以实现应有的智能提醒功能，降低了产品的成本，由此减小使用者的经济负担。

进一步的，所述箱体为六面体结构，所述显示屏位于箱体的上表面；所述抽屉从所述箱体的前面抽出和推进箱体内腔；所述指示灯和开关位于抽屉的上方，排列与所述箱体的前表面上。结构的进一步的优化，显示屏设置在箱体的上表面，方便使用者观察和使用，使得该药箱使用更加方便，外表更加美观。

进一步的，所述药箱还包括光敏传感器和温湿度传感器，所述光敏传感器和所述温湿度传感器位于所述箱体内腔。传感器的设置使得药箱可以实现对于环境的进一步的检测和控制，保证药品可以在较佳的环境中存放。

进一步的，所述抽屉、所述开关和所述指示灯结构上是相互分离的。这样设计具有灵活性的优点，在抽动抽屉的过程中不会影响到开关示灯的连接，使得内部电路的结构更加稳定。

进一步的，所述抽屉的棱角为圆角，所述抽屉外侧设有凹槽，所述凹槽突出箱体外壳。抽屉的棱角仍然圆角化处理，使得药箱外观更加美观，凹槽的设计是作为抽屉的手把，使抽出抽屉的过程更为简便。

进一步的，所述报警装置为蜂鸣器。

进一步的，所述指示灯为LED指示灯。LED指示灯的选用使装置更加节约电能，因此更加环保。

进一步的，其特征在于，所述显示屏为TFT屏。

进一步的，所述外壳和抽屉的材质为ABS塑料。该材料的选择，使得该药箱兼具了坚固和轻便的特性。

进一步的，所述箱体外壳上设置有通风孔。通风孔的设置可以使药箱工作时散出的热量及时散出，避免药箱内部温度过高导致药物的变质。

与现有技术相比，本实用新型所述的药箱在结构上力求简洁，但是保留了智能药箱应有的主要功能，降低了产品的成本，由此减小使用者的经济负担；再者本实用新型增加了对药品储存环境的监测功能，保证药品的品质。

附图说明

此处所说明的附图用来提供对本实用新型的进一步理解，构成本实用新型的一部分，本实用新型的示意性实施例及其说明用于解释本实用新型，并不构成对本实用新型的不当限定。在附图中：

图1为本实用新型一种实施例的立体图；

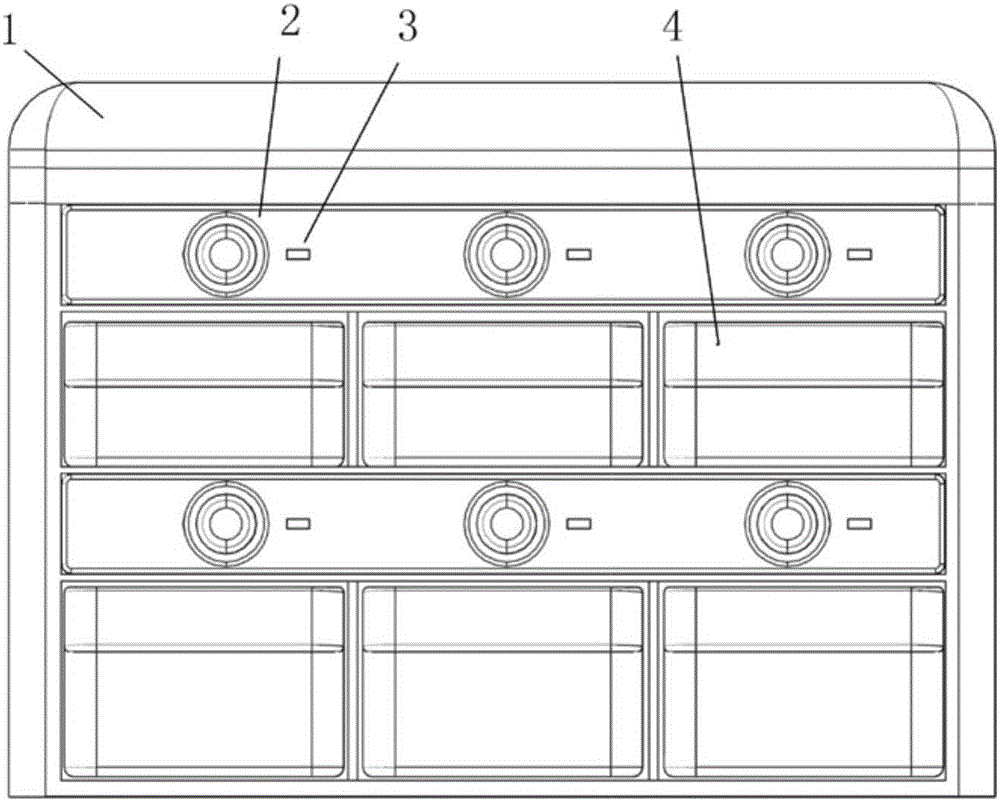

图2为图1结构的主视图；

图3本图1结构的后视图；

图4本图1结构的俯视图；

图5本图1结构的右视图；

图6和图7为抽屉不同方向的立体图；

图8为本实用新型技术结构图。

具体实施方式

以下将配合图式及实施例来详细说明本实用新型的实施方式，藉此对本实用新型如何应用技术手段来解决技术问题并达成技术功效的实现过程能充分理解并据以实施。

实施例一

如图1至图2所示的药箱，包括箱体1和抽屉4，所述箱体1包括箱体外壳和箱体内腔，其特征在于，所述箱体外壳上设置有显示屏6、开关2和指示装置3，所述箱体内腔设置有电源装置、报警装置和控制装置；所述显示屏6、开关2、指示装置3、电源装置和报警装置均与控制装置相连接，以实现控制装置对其进行控制；所述显示屏6、开关2、指示装置3、报警装置和控制装置均与电源装置相连接，以实现电量供应。

如图1所示箱体为六面体结构，所述显示屏6位于箱体1的上表面；所述抽屉4从所述箱体1的前面抽出和推进箱体内腔；所述指示灯3和开关2位于抽屉4的上方，排列于所述箱体1的前表面上。

该实施例药箱结构简单，保留了智能药箱应有的主要功能，可以实现应有的智能提醒功能，降低了产品的成本，由此减小使用者的经济负担。显示屏设置在箱体的上表面，方便使用者观察和使用，使得该药箱使用更加方便，外表更加美观。

实施例二

如实施例一所述的药箱，还包括光敏传感器和温湿度传感器，所述光敏传感器和所述温湿度传感器位于所述箱体内腔。传感器的设置使得药箱可以实现对于环境的进一步的检测和控制，保证药品可以在较佳的环境中存放。

优选的所述抽屉4、所述开关3和所述指示灯2结构上是相互分离的。这样设计具有灵活性的优点，在抽动抽屉的过程中不会影响到开关示灯的连接，使得内部电路的结构更加稳定。

如图6和图7所示，所述抽屉4的棱角为圆角，所述抽屉外侧设有凹槽8，所述凹槽8突出箱体外壳。抽屉的棱角仍然圆角化处理，使得药箱外观更加美观，凹槽的设计是作为抽屉的手把，使抽出抽屉的过程更为简便。

优选的，所述报警装置为蜂鸣器。

优选的，指示灯为LED指示灯。LED指示灯的选用使装置更加节约电能，因此更加环保。

实施例三

根据实施例一和实施例二所述的药箱，优选的，所述显示屏6采用的是广州大彩光电科技有限公司生产的DC80600C080_02TW串口屏，屏幕通过UART通信方式与主控单元进行通信。此屏为触摸屏，具有良好的可开发性与可操作性，屏幕自带RTC功能，可对药箱进行准确定时。同时，此显示装置集多种功能为一体，用户不仅可以在屏幕上设定服药提醒时间，还可利用其备忘录功能在屏幕上设置所需提醒事项。

实施例四

一种药箱，在实施例一、二或上的基础上，如图3所示，在药箱的箱体1上设置有通风孔5，通风孔的设置可以使药箱工作时散出的热量及时散出，避免药箱内部温度过高导致药物的变质。

实施例五

如图8所示，为本实用新型一个实施例的技术结构图，包括主控单元101、显示单元、检测单元和报警单元；

所述主控单元101在整个药箱系统之中起信息处理和控制作用，主控芯片选用增强型51单片机——STC12C5A60S2单片机。STC12C5A60S2是一款高速、低功耗并且具有超强抗干扰的新一代8051单片机，内部集成MAX810专用复位电路。该控制系统不断进行时间查询与对比，当实时时间与预设吃药提醒时间一致时，驱动蜂鸣器与LED报警灯工作以进行用药提醒。

所述显示单元为TFT屏104，屏幕通过UART通信方式与主控单元101进行通信。此屏为触摸屏，具有良好的可开发性与可操作性，屏幕自带RTC功能，可对药箱进行准确定时。同时，此显示装置集多种功能为一体，用户不仅可以在屏幕上设定服药提醒时间，还可利用其备忘录功能在屏幕上设置所需提醒事项。

所述检测单元包括光敏传感器模块105和温湿度传感器模块106，所述光敏传感器模块105在无光或光强未达到阈值时输出高电平，当打开药箱们使光强达到阈值时，输出低电平。主控单元101通过检测模块输出电平的高低判断患者是否已打开药箱服药；所述温湿度传感模块106采用高精度、低功耗HTU21D温湿度传感器，该传感器的湿度测量范围为0—100％RH，温度测量范围为-40℃—105℃，当温湿度达到低于或超过正常范围时，电路输出低电平报警信号。

所述报警单元由LED报警模块102、蜂鸣器模块103和移动终端智能记录模块107组成。LED报警模块102，当到达预设服药时间时，通过主控单元101单片机IO口定时翻转电平即可控制LED灯闪烁，从视觉角度提醒患者服药。

所述蜂鸣器模块103，当到达预设服药时间时，主控单元101输出低电平致使蜂鸣器鸣响，从听觉角度提醒患者服用药物。

所述移动终端智能提醒记录模块107，该实用新型具有APP智能提醒记录模块，药箱通过主控单元101与手机APP相“联系”，当达到服药时间时，若用户打开抽屉，则通过光敏传感器模块105向主控单元101传输信号，并使服药信息记录在手机APP上。用户可以通过简单的操作实现病人与医院、家属、服务机构的及时通讯，这样就意味着药箱化身为家庭医疗物联网终端的核心应用。

上述说明示出并描述了本实用新型的若干优选实施例，但如前所述，应当理解本实用新型并非局限于本文所披露的形式，不应看作是对其他实施例的排除，而可用于各种其他组合、修改和环境，并能够在本文所述实用新型构想范围内，通过上述教导或相关领域的技术或知识进行改动。而本领域人员所进行的改动和变化不脱离本实用新型的精神和范围，则都应在本实用新型所附权利要求的保护范围内。
