一种生物降解型塑料薄膜生产用吹膜机的制作方法

1.本实用新型涉及生物降解型塑料薄膜吹膜机技术领域，具体为一种生物降解型塑料薄膜生产用吹膜机。


背景技术：

2.生物降解地膜是指一类在自然环境条件下可为微生物作用而引起降解的塑料地膜。细菌、真菌和放线菌等微生物侵蚀塑料薄膜后，由于细胞的增长使聚合物组分水解、电离或质子化，发生机械性破坏，分裂成低聚物碎片。真菌或细菌分泌的酶使水溶性聚合物分解或氧化降解成水溶性碎片，生成新的小分子化合物，直至最终分解成c02和h20。并且生物降解地膜是一种新型地面覆盖薄膜，主要用于地面覆盖，以提高土壤温度，保持土壤水分，维持土壤结构，防止害虫侵袭作物和某些微生物引起的病害，从而促进植物生长。
3.现有的塑料薄膜生产用的吹膜机将塑料粒子加热融化再吹成薄膜。吹膜机分很多种，有pe,pof,pvc等等。用全新的粒子吹出的是新料，色泽均称，干净，袋子拉伸好。但是现有的吹膜机气体内具有的细小粉尘在吹膜过程中黏附于薄膜上，严重影响薄膜的质量，使其无法有效提高薄膜的产量和质量。


技术实现要素：

4.(决)解决的技术问题
5.针对现有技术的不足，本实用新型提供了一种生物降解型塑料薄膜生产用吹膜机，具备从而避免气体内的粉尘污染生物降解型塑料薄膜，有效提高生物降解型塑料薄膜的产量和质量和提高企业的经济效益等优点，解决了具有的细小粉尘在吹膜过程中黏附于生物降解型塑料薄膜上，严重影响薄膜的质量，使其无法有效提高生物降解型塑料薄膜的产量和质量的问题。
6.(二)技术方案
7.为实现上述避免气体内的粉尘污染生物降解型塑料薄膜，有效提高生物降解型塑料薄膜的产量和质量和提高企业的经济效益的目的，本实用新型提供如下技术方案：一种生物降解型塑料薄膜生产用吹膜机，所述保护壳的外表面固定连接有第一电机，所述第一电机的输出端固定连接有转杆，所述转杆的外表面固定连接有送料螺旋杆，所述保护壳的内部固定连接有工作区，所述保护壳的内部固定连接有风力装置，所述风力装置的内部固定连接有第二电机，所述第二电机的输出端固定连接有转轴，所述转轴的外表面固定连接有风扇叶，所述风力装置的内部与远离风扇叶的一端连接有风力收纳器，所述风力收纳器的一端固定连接有第一输风管，所述第一输风管的另一端固定连接有过滤箱，所述过滤箱的内部固定连接有空气过滤网，所述过滤箱的上表面固定连接有第二输风管，所述第二输风管的另一端与工作区的外表面固定连接，所述过滤箱底部活动连接有灰尘收纳盒。
8.优选的，所述保护壳的内壁固定连接有加热管，所述加热管的一端开设有扇形口。
9.优选的，所述保护壳的内部固定连接有制冷器，所述制冷器的外表面固定连接有
冷气管，所述冷气管的一端贯穿工作区的外表面。
10.优选的，所述工作区的内部活动连接有活动板，所述活动板贯穿保护壳的外表面。
11.优选的，所述过滤箱的外表面固定连接有支撑块，所述支撑块的底部固定连接有电动推杆，所述电动推杆贯穿过滤箱的外表面，所述电动推杆的底部固定连接有毛刷。
12.优选的，所述保护壳的上表面开设有进料口，所述进料口的底部固定连接有挡板，所述保护壳的外表面固定连接有四个支撑杆，所述风力装置的底部与保护壳的内部固定连接有长板，所述第一电机的底部与保护壳的外表面固定连接有电机支撑杆。
13.(三)有益效果
14.与现有技术相比，本实用新型提供了一种生物降解型塑料薄膜生产用吹膜机，具备以下有益效果：
15.(1)该生物降解型塑料薄膜生产用吹膜机，在使用时，人工将塑料粒子从进料口倒入，再通过设备的第一电机运动，第一电机带动转杆旋转运动，转杆带动送料螺旋杆旋转运动，从而使其将塑料粒子运入工作区右侧活动板上，再通过加热管输入的热量，将其量塑料粒子进行加热，从而使塑料粒子膨胀，同时通过第二电机带动转轴运动，转轴带动风扇叶旋转运动，从而使其产生风与空气，再通过风力收纳器将其空气输进第一输风管，第一输风管将其输进过滤箱内，过滤箱带动空气过滤网进行除尘，然后粉尘收集于灰尘收纳盒内，气体再由第二输风管二通入到吹入工作区内，将膨胀的薄膜往下吹，同时将其活动板往右侧拉动，在将制冷器打开，制冷器产生冷风，将其通过冷器管输送到工作区，从而将其物料冷却，从而使其避免气体内的粉尘污染生物降解型塑料薄膜，提高了生物降解型塑料薄膜的产量和质量和提高企业的经济效益。
16.(2)该生物降解型塑料薄膜生产用吹膜机，在不使用时，通过电动推杆运动，电动推杆带动毛刷在其空气过滤网上面水平投移动，电从而使其毛刷刷下空气滤网下表面的集尘，从而集灰往下掉落到灰层收纳盒内，从而使其清理起来方便快捷，节省其工作时间，提高工作效率。
附图说明

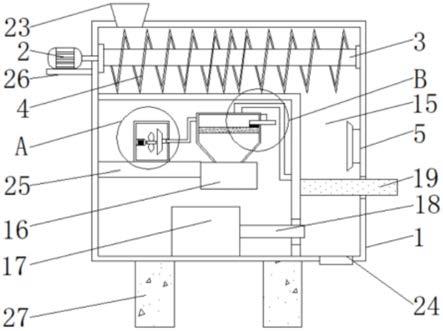

17.图1为本实用新型的结构示意图；
18.图2为本实用新型的图1中a的结构放大图；
19.图3为本实用新型的图1中b的结构放大图。
20.图中：1、保护壳；2、第一电机；3、转杆；4、送料螺旋杆；5、加热管；6、风力装置；7、第二电机；8、转轴；9、风扇叶；10、风力收纳器；11、第一输风管；12、过滤箱；13、空气过滤网；14、第二输风管；15、工作区；16、灰尘收纳盒；17、制冷器；18、冷气管；19、活动板；20、支撑块；21、电动推杆；22、毛刷；23、进料口；24、挡板；25、长板；26、电机支撑杆；27、支撑杆。
具体实施方式
21.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
22.请参阅图1
‑
3，一种生物降解型塑料薄膜生产用吹膜机，保护壳1的外表面固定连接有第一电机2，第一电机2的输出端固定连接有转杆3，转杆3的外表面固定连接有送料螺旋杆4，保护壳1的内部固定连接有工作区15，保护壳1的内部固定连接有风力装置6，风力装置6的内部固定连接有第二电机7，第二电机7的输出端固定连接有转轴8，转轴8的外表面固定连接有风扇叶9，风力装置6的内部与远离风扇叶9的一端连接有风力收纳器10，风力收纳器10的一端固定连接有第一输风管11，第一输风管11的另一端固定连接有过滤箱12，过滤箱12的内部固定连接有空气过滤网13，过滤箱12的上表面固定连接有第二输风管14，第二输风管14的另一端与工作区15的外表面固定连接，过滤箱12底部活动连接有灰尘收纳盒16。
23.进一步的：保护壳1的内壁固定连接有加热管5，加热管5的一端开设有扇形口，是为了将其塑料粒子进行加热，从而使塑料粒子膨胀。
24.进一步的：保护壳1的内部固定连接有制冷器17，制冷器17的外表面固定连接有冷气管18，冷气管18的一端贯穿工作区15的外表面，是为了将其量塑料粒子进行冷却。
25.进一步的：工作区15的内部活动连接有活动板19，活动板19贯穿保护壳1的外表面，是为了方便设备的下冷却工作。
26.进一步的：过滤箱12的外表面固定连接有支撑块20，支撑块20的底部固定连接有电动推杆21，电动推杆21贯穿过滤箱12的外表面，电动推杆21的底部固定连接有毛刷22，是为了达到清洁空气过滤网13上的灰尘等肮物体。
27.进一步的：保护壳1的上表面开设有进料口23，进料口23的底部固定连接有挡板24，保护壳1的外表面固定连接有四个支撑杆27，风力装置6的底部与保护壳1的内部固定连接有长板25，第一电机2的底部与保护壳1的外表面固定连接有电机支撑杆26，是为了方便进料和取料，并且支撑设备不易出现故障。
28.综上所述，该生物降解型塑料薄膜生产用吹膜机，在使用时，人工将塑料粒子从进料口23倒入，再通过设备的第一电机2运动，第一电机2带动转杆3旋转运动，转杆3带动送料螺旋杆4旋转运动，从而使其将塑料粒子运入工作区右侧活动板19上，再通过加热管5输入的热量，将其量塑料粒子进行加热，从而使塑料粒子膨胀，同时通过第二电机7带动转轴8运动，转轴8带动风扇叶9旋转运动，从而使其产生风与空气，再通过风力收纳器10将其空气输进第一输风管11，第一输风管11将其输进过滤箱12内，过滤箱12带动空气过滤网13进行除尘，然后粉尘收集于灰尘收纳盒16内，气体再由第二输风管二14通入到吹入工作区15内，将膨胀的薄膜往下吹，同时将其活动板19往右侧拉动，在将制冷器17打开，制冷器17产生冷风，将其通过冷器管18输送到工作区15，从而将其物料冷却，从而使其避免气体内的粉尘污染生物降解型塑料薄膜，提高了生物降解型塑料薄膜的产量和质量和提高企业的经济效益。
29.该生物降解型塑料薄膜生产用吹膜机，在不使用时，通过电动推杆21运动，电动推杆21带动毛刷22在其空气过滤网13上面水平投移动，电从而使其毛刷22刷下空气滤网13下表面的集尘，从而集灰往下掉落到灰层收纳盒16内，从而使其清理起来方便快捷，节省其工作时间，提高工作效率。
30.需要说明的是，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括
没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个
……”
限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。
31.本技术文件中使用到的标准零件均可以从市场上购买，而且根据说明书和附图的记载均可以进行订制，各个零件的具体连接方式均采用现有技术中成熟的常规手段，机械、零件和设备均采用现有技术中常规的型号，而且电路连接采用现有技术中常规的连接方式，在此不再作出具体叙述，同时该文中出现的电器元件均与外界的主控制器及市电电连接，说明书中提到的外设控制器可为本文提到的电器元件起到控制作用，而且该外设控制器为常规的已知设备。
32.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
