免维自清洁新风系统的制作方法

本实用新型涉及机房节能系统，更具体的说，本实用新型涉及一种免维自清洁新风系统。

背景技术：

目前，现有新风系统是由进风风机、控制器和排风风机三个主要部份组成，其进风风机因没有设计过滤清洁系统，其进风过滤网需要采用定期维护，才能保证新风系统正常运行。这就导致现有新风系统维护成本高，综合节能效果不明显，新风系统的进风口容易积杂质，产生堵塞，系统不能正常工作；需要定期派人去维护，维护成本高；维护时采用的是更换过滤网的方式，材料浪费大。

技术实现要素：

本实用新型的目的在于解决现有上述的问题，提供了一种免维自清洁新风系统。

为实现以上目的，本实用新型的技术方案是一种免维自清洁新风系统，其特征是，包括设置在机房一侧的新风换气机和设置在机房另一侧的排风机，所述的新风换气机和排风机均与机房固定连接，所述的机房内还设置控制箱，所述的控制箱与机房固定连接，所述的新风换气机内设置除尘器，所述的除尘器与新风换气机固定连接，所述的除尘器上设置有压差开关，所述的压差开关与除尘器固定连接。当新风换气机运行一段时间后，就会聚集很多灰尘，当新风换气机两侧的压力差达到一定数值后，压差开关开启，控制新风换气机内的除尘器进行除尘，当压差恢复正常时，除尘器停止工作，这样就可以免去维护人员到基站现场去清洗的新风系统，让新风系统能够最长时间工作，减小机房空调系统工作时间，从而达到节约能源和节约维护成本的目的。

可选的，所述的新风换气机包括风机架，所述的风机架一端设置送风风机，所述的送风风机与风机架固定连接，所述的风机架另一端设置初级过滤网，所述的初级过滤网与风机架固定连接。风机架用于固定送风风机和初级过滤网，送风风机用于给机房送风，过滤网可以过滤灰尘等颗粒介质。

可选的，所述的风机架上还设置二级过滤网，所述的二级过滤网与风机架固 定连接。二级过滤网可以过滤更加细小的灰尘颗粒，可以减少机房内的灰尘颗粒。

可选的，所述的风机架下部设置吸风风机，所述的吸风风机与二级过滤网和初级过滤网均通过管道连接。吸风风机用于吸取除尘器清理后的灰尘，这样就可以将新风换气机两侧的压差恢复正常。

可选的，所述的新风换气机上设置进风防雨罩，所述的进风防雨罩与机房固定连接。

可选的，所述的排风机上设置排风防雨罩，所述的排风防雨罩与机房固定连接。

进风防雨罩和排风防雨罩都起到防雨的作用，可以阻止下雨时，雨水进入机房内。

本实用新型具有以下有益效果：当新风换气机运行一段时间后，就会聚集很多灰尘，当新风换气机两侧的压力差达到一定数值后，压差开关开启，控制新风换气机内的除尘器进行除尘，当压差恢复正常时，除尘器停止工作，这样就可以免去维护人员到基站现场去清洗的新风系统，让新风系统能够最长时间工作，减小机房空调系统工作时间，从而达到节约能源和节约维护成本的目的。

附图说明

图1是本实用新型的一种结构示意图；

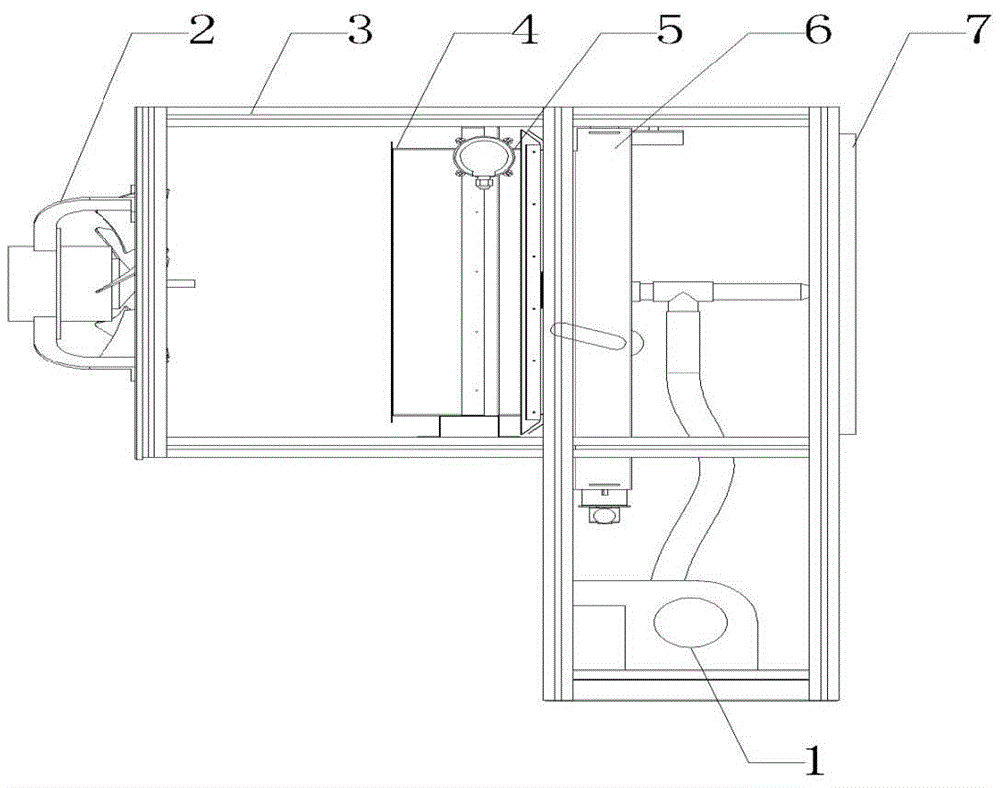

图2是新风换气机的一种结构示意图；

图3是本实用新型的一种工作原理图。

1、吸风风机；2、送风风机；3、风机架；4、除尘器；5、压差开关 6、二级过滤网；7、初级过滤网；8、机房；9、新风换气机；10、控制箱；11、进风防雨罩；12、排风机；13、排风防雨罩。

具体实施方式

下面结合具体实施例，并结合附图，对本实用新型的技术方案作进一步的说明：

实施例：免维自清洁新风系统(见附图1、2)，包括机房8，所述的机房8一侧设置新风换气机9，所述的机房8另一侧设置排风机12，所述的新风换气机9和排风机12均与机房8固定连接，所述的机房8内还设置控制箱10，所述的控制箱10与机房8固定连接，所述的新风换气机9内设置除尘器4，所述的除 尘器4与新风换气机9固定连接，所述的除尘器4上设置有压差开关5，所述的压差开关5与除尘器4固定连接，所述的新风换气机9包括风机架3，所述的风机架3一端设置送风风机2，所述的送风风机2与风机架3固定连接，所述的风机架3另一端设置初级过滤网7，所述的初级过滤网7与风机架3固定连接，所述的风机架3上还设置二级过滤网6，所述的二级过滤网6与风机架3固定连接，所述的风机架3下部设置吸风风机1，所述的吸风风机1与二级过滤网6和初级过滤网7均通过管道连接，所述的新风换气机9上设置进风防雨罩11，所述的进风防雨罩11与机房8固定连接，所述的排风机12上设置排风防雨罩13，所述的排风防雨罩13与机房8固定连接。

当新风换气机运行一段时间后，就会聚集很多灰尘，当新风换气机两侧的压力差达到一定数值后，压差开关开启，控制新风换气机内的除尘器进行除尘，当压差恢复正常时，除尘器停止工作，这样就可以免去维护人员到基站现场去清洗的新风系统，让新风系统能够最长时间工作，减小机房空调系统工作时间，从而达到节约能源和节约维护成本的目的，风机架用于固定送风风机和初级过滤网，送风风机用于给机房送风，过滤网可以过滤灰尘等颗粒介质，二级过滤网可以过滤更加细小的灰尘颗粒，可以减少机房内的灰尘颗粒，吸风风机用于吸取除尘器清理后的灰尘，这样就可以将新风换气机两侧的压差恢复正常，进风防雨罩和排风防雨罩都起到防雨的作用，可以阻止下雨时，雨水进入机房内。

上述具体实施方式用来解释说明本实用新型，而不是对本实用新型进行限制，在本实用新型的精神和权利要求的保护范围内，对本实用新型做出的任何修改和改变，都落入本实用新型的保护范围。
