一种便携式炉具的制作方法

本实用新型涉及一种便携式炉具。

背景技术：

燃气灶是非常普遍的一种烹饪厨具，常规的燃气灶体积较大，不易移动，需要有固定场所进行安放。因此，诞生了一些小型的易携带的炉具，但是市面上的这种炉具往往与煤气瓶之间通过一条煤气管连接。众所周知，该类煤气管易损耗，特别是在户外场所，且容易被绊倒，存在极大的安全隐患。另外，还有一些炉具直接连接在煤气瓶上，这类产品当锅内物品烧开后会有水或油溅出，从而导致撒到煤气瓶上，因此同样存在不小的安全隐患。

技术实现要素：

为了克服现有炉具的上述不足，本实用新型提供一种具有良好安全性的便携式炉具。

本实用新型解决其技术问题的技术方案是：一种便携式炉具，包括炉具面板，所述炉具面板的下端设有燃气阀，所述炉具面板的上设有炉头组件，所述的燃气阀与所述的炉头组件连接，所述的炉具面板与所述的燃气阀之间设有一隔热片。

进一步，所述隔热片的边沿向上延伸形成挡板。

进一步，所述的炉具面板呈边沿高、中间低平的盆状结构，所述的炉具面板上还设有灶脚，所述的灶脚中间向下凹陷形成凹槽，所述的炉头组件设置在所述的凹槽中。

进一步，所述燃气阀的一侧设有阀杆，所述阀杆的末端设有调节手轮。

进一步，所述阀杆的前端设有嵌槽，所述的嵌槽内设有密封圈。

进一步，所述的炉具面板上设有提手。

本实用新型的有益效果在于：1. 隔热片起到隔热作用，同时当锅内物品烧开时，将溢出的水或油的物质接收在该隔热片中；2.炉具面板采用盆状结构，配合灶脚和炉头，从而起到防风作用，使得火焰更加稳定；3.该炉具体积小巧，重量轻，且设置有提手，使得携带更加方便。

附图说明

图1是本实用新型的结构示意图。

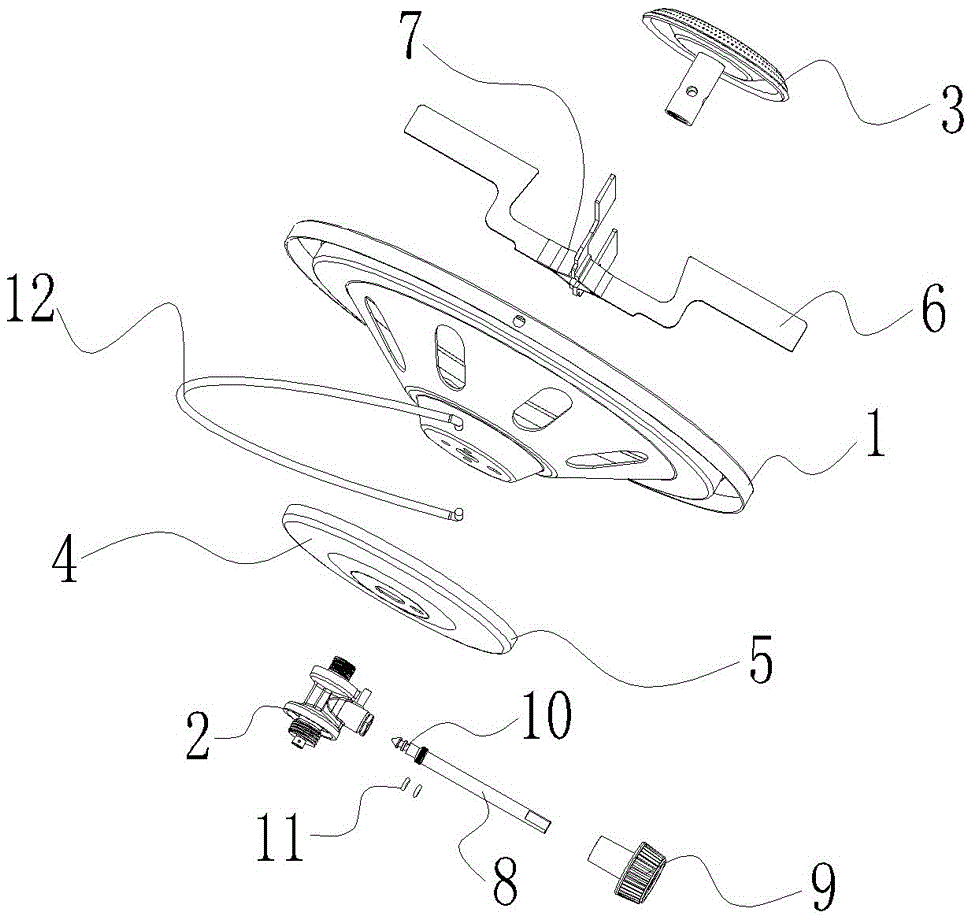

图2是本实用新型的爆炸图。

图3是炉具面板的结构示意图。

具体实施方式

下面结合附图和具体实施方式对本实用新型作进一步详细说明。

参照图1～图3，一种便携式炉具，包括炉具面板1，所述炉具面板1的下端设有燃气阀2，所述炉具面板1的上设有炉头组件3，所述的燃气阀2与所述的炉头组件3连接，所述的炉具面板1与所述的燃气阀2之间设有一隔热片4。本实施例中，所述隔热片4的边沿向上延伸形成挡板5。

本实施例中，所述的炉具面板1呈边沿高、中间低平的盆状结构，所述的炉具面板1上还设有灶脚6，所述的灶脚6中间向下凹陷形成凹槽7，所述的炉头组件3设置在所述的凹槽7中。该结构可有效起到防风的作用，从而使得该炉具在室外能够正常使用。

本实施例中，所述燃气阀1的一侧设有阀杆8，所述阀杆8的末端设有调节手轮9，方便调节火力大小。

本实施例中，所述阀杆8的前端设有嵌槽10，所述的嵌槽10内设有密封圈11，防止可燃气体外漏。

本实施例中，所述的炉具面板1上设有提手12，方便携带。

本实用新型使用时，将燃气阀的下端与盛有可燃物质的钢瓶直接连接即可，方便快捷，稳定可靠。该炉具体积小，重要轻，携带方便，特别适用于户外野营使用，且由于成本低廉，受到了非洲和中东地区广大人民的喜爱。
