一种消防用具双向烘干装置的制作方法

本发明涉及一种烘干装置，尤其涉及一种消防用具双向烘干装置。

背景技术：

烘干，是指用某种方式去除溶剂保留固体含量的工艺过程。通常是指通入热空气将物料中水分蒸发并带走的过程。

“消防”即消除防患，即预防和解决人们在生活、工作、学习过程中遇到的人为与自然、偶然灾害的总称，当然狭义的意思在人们认识初期是：(扑灭)火灾的意思。灭火与防火，亦指灭火、防火人员。郭孝成《浙江光复记》：“卫队及巡警消防，见势已烈，均袖缀白布，以表输诚。”如：必须抓好消防工作。例如：消防车、消防技术。中国已有两千多年的消防历史，“消防”一词是二十世纪从日本引进的，是一个外来语。但“消防”的根在中国。日本的文字是从中国的汉字演变而来，汉字早在西晋太康五年(284年)就开始传入日本。“消防”一词不仅字形与汉字完全相同，字义也无差别。现代意义的消防可以更深层的理解为消除危险和防止灾难。

现有的消防用具烘干装置存在烘干不彻底、烘干效率低、烘干方位单一的缺点，因此亟需设计一种烘干彻底、烘干效率高、烘干方位全面的消防用具双向烘干装置。

技术实现要素：

(1)要解决的技术问题

本发明为了克服现有的防用烘干装置存在烘干不彻底、烘干效率低、烘干方位单一的缺点，本发明要解决的技术问题是提供一种烘干彻底、烘干效率高、烘干方位全面的消防用具双向烘干装置。

(2)技术方案

为了解决上述技术问题，本发明提供了这样一种消防用具双向烘干装置，包括有第一滑块、弹簧、底座、支架、气泵、固定板、滤网、气管、第一滑轨、电动推杆、管道、第二滑轨、电动轮、第一钢丝绳、第二滑块、移动杆、定向轮、第二钢丝绳、左架、齿轮、绕线轮和齿条；底座顶部中部设有第一滑轨，第一滑轨上设有第一滑块，第一滑块右侧与第一滑轨之间设有弹簧，第一滑轨左侧连接有定向轮，底座左端设有左架，左架右侧上部设有绕线轮，绕线轮上绕有第二钢丝绳，第二钢丝绳绕过定向轮与第一滑块左侧连接，绕线轮后侧设有齿轮，绕线轮上方设有第二滑轨，第二滑轨设在左架右侧上部，第二滑轨位于第一滑轨的上方，第二滑轨前侧左右两侧对称设有电动轮，左右两侧电动轮上均绕有第一钢丝绳，第二滑轨上设有第二滑块，左右两侧第一钢丝绳分别与第二滑块左右两侧连接，第二滑块左侧下部设有移动杆，移动杆底部设有齿条，齿条与齿轮啮合，第一滑块顶部与第二滑块底部均设有电动推杆，电动推杆末端均连接有管道，管道上均设有出风口，底座顶部右侧设有支架，支架位于第一滑轨右侧，左架右侧中部与支架左端均设有固定板，左右两侧固定板之间设有滤网，滤网位于上下两侧管道之间，右侧固定板顶端与底端均设有气泵，上下两侧气泵分别与上下两侧管道之间设有气管。

优选地，还包括有加强件，左架右侧上部与第二滑轨顶部之间设有加强件。

优选地，还包括有加热丝，上下两侧管道内均设有加热丝。

优选地，还包括有挡板，左右两侧固定板内侧对称设有挡板，挡板顶部与滤网底部接触。

优选地，底座材质为HT200。

优选地，左架与支架材质均为Q235钢。

工作原理：当需要烘干消防用具时，首先工作人员将需要烘干的消防用具放在滤网上，然后控制气泵工作，气泵通过气管将风吹进管道，再通过出风口吹出来，从而对滤网上的消防用具进行烘干，同时控制电动轮顺时针转动，通过第一钢丝绳的作用，带动第二滑块向左移动，从而带动移动杆向左移动，进而带动齿条向左移动，齿条向左移动会带动齿轮逆时针旋转，从而带动绕线轮逆时针旋转，收第二钢丝绳，进而带动第一滑块向左移动，第二滑块与第一滑块向左移动，均会带动上下两侧电动推杆向左移动，从而带动上下两侧管道向左移动。当移动至一定距离后，再控制电动轮逆时针转动，通过第一钢丝绳的作用，带动第二滑块向右移动，从而带动移动杆向右移动，进而带动齿条向右移动，齿条向右移动会带动齿轮顺时针旋转，从而带动绕线轮顺时针旋转，放第二钢丝绳，通过弹簧的作用，进而带动第一滑块向右移动，第二滑块与第一滑块向右移动，均会带动上下两侧电动推杆向右移动，从而带动上下两侧管道向右移动。工作人员控制电动轮不断地顺时针和逆时针交替转动，使管道不断地左右移动，从而对消防用具进行全方位烘干。当需要加大烘干强度时，工作人员可以控制上下两侧的电动推杆伸长，从而使出风口更加靠近滤网上的消防用具，进而加快烘干的进度，当消防用具烘干完毕后，工作人员关闭电动轮和气泵，控制电动推杆复位，当电动推杆复位后，关闭电动推杆，并将消防用具从滤网上拿出。

因为还包括有加强件，左架右侧上部与第二滑轨顶部之间设有加强件，使得左架与第二滑轨之间更加牢固，增强装置的稳定性与安全性。

因为还包括有加热丝，上下两侧管道上均设有加热丝，当烘干消防用具时，控制加热丝工作，从而使得吹出的风为热风，进而加快烘干速度，增加烘干效果，当烘干工作结束后，控制加热丝停止工作。

因为还包括有挡板，左右两侧固定板内侧均设有挡板，挡板顶部与滤网底部接触，当消防用具放置在滤网上时，增加滤网压力，挡板的设置可以减轻滤网压力，增加滤网的稳定性。

(3)有益效果

本发明达到了烘干彻底、烘干效率高、烘干方位全面的效果，利用本装置可以在短时间内快速地对消防用具进行烘干，大大缩短烘干时间，从而提高烘干效率，减轻在消防期间的工作压力，还可以防止消防用具生锈，从而增加消防用具的使用时间。

附图说明

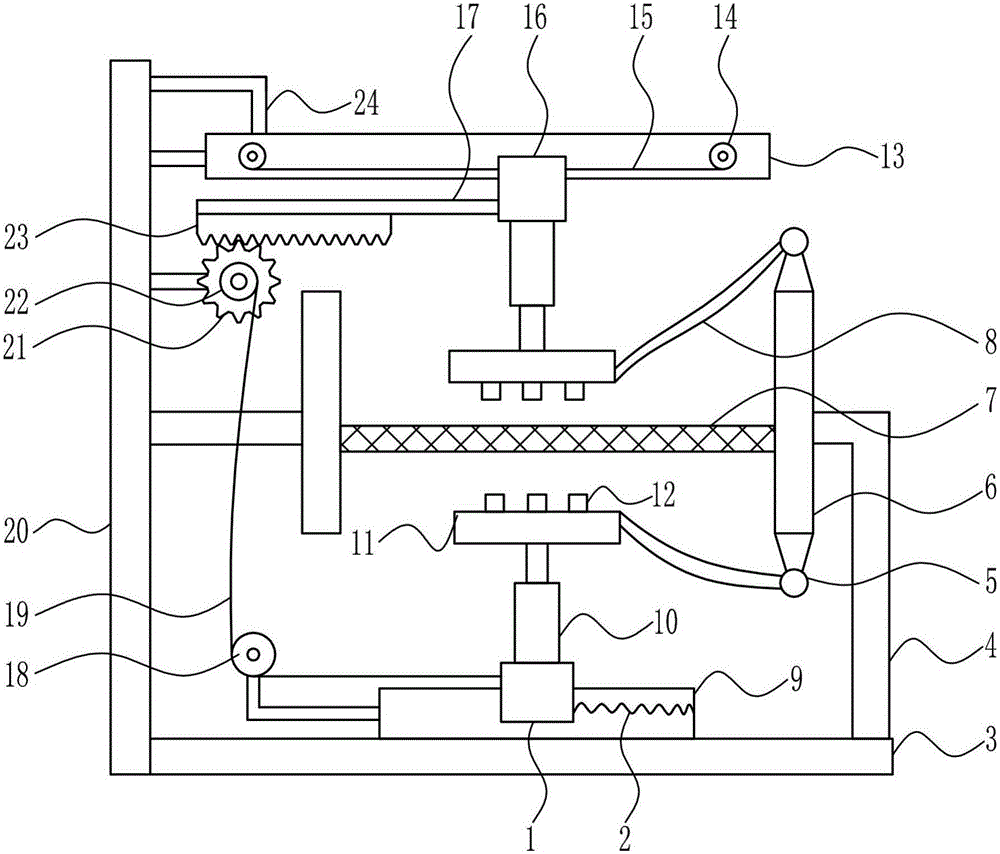

图1为本发明的第一种主视结构示意图。

图2为本发明的第二种主视结构示意图。

图3为本发明的第三种主视结构示意图。

图4为本发明的第四种主视结构示意图。

附图中的标记为：1-第一滑块，2-弹簧，3-底座，4-支架，5-气泵，6-固定板，7-滤网，8-气管，9-第一滑轨，10-电动推杆，11-管道，12-出风口，13-第二滑轨，14-电动轮，15-第一钢丝绳，16-第二滑块，17-移动杆，18-定向轮，19-第二钢丝绳，20-左架，21-齿轮，22-绕线轮，23-齿条，24-加强件，25-加热丝，26-挡板。

具体实施方式

下面结合附图和实施例对本发明作进一步的说明。

实施例1

一种消防用具双向烘干装置，如图1-4所示，包括有第一滑块1、弹簧2、底座3、支架4、气泵5、固定板6、滤网7、气管8、第一滑轨9、电动推杆10、管道11、第二滑轨13、电动轮14、第一钢丝绳15、第二滑块16、移动杆17、定向轮18、第二钢丝绳19、左架20、齿轮21、绕线轮22和齿条23；底座3顶部中部设有第一滑轨9，第一滑轨9上设有第一滑块1，第一滑块1右侧与第一滑轨9之间设有弹簧2，第一滑轨9左侧连接有定向轮18，底座3左端设有左架20，左架20右侧上部设有绕线轮22，绕线轮22上绕有第二钢丝绳19，第二钢丝绳19绕过定向轮18与第一滑块1左侧连接，绕线轮22后侧设有齿轮21，绕线轮22上方设有第二滑轨13，第二滑轨13设在左架20右侧上部，第二滑轨13位于第一滑轨9的上方，第二滑轨13前侧左右两侧对称设有电动轮14，左右两侧电动轮14上均绕有第一钢丝绳15，第二滑轨13上设有第二滑块16，左右两侧第一钢丝绳15分别与第二滑块16左右两侧连接，第二滑块16左侧下部设有移动杆17，移动杆17底部设有齿条23，齿条23与齿轮21啮合，第一滑块1顶部与第二滑块16底部均设有电动推杆10，电动推杆10末端均连接有管道11，管道11上均设有出风口12，底座3顶部右侧设有支架4，支架4位于第一滑轨9右侧，左架20右侧中部与支架4左端均设有固定板6，左右两侧固定板6之间设有滤网7，滤网7位于上下两侧管道11之间，右侧固定板6顶端与底端均设有气泵5，上下两侧气泵5分别与上下两侧管道11之间设有气管8。

还包括有加强件24，左架20右侧上部与第二滑轨13顶部之间设有加强件24。

还包括有加热丝25，上下两侧管道11内均设有加热丝25。

还包括有挡板26，左右两侧固定板6内侧对称设有挡板26，挡板26顶部与滤网7底部接触。

底座3材质为HT200。

左架20与支架4材质均为Q235钢。

工作原理：当需要烘干消防用具时，首先工作人员将需要烘干的消防用具放在滤网7上，然后控制气泵5工作，气泵5通过气管8将风吹进管道11，再通过出风口12吹出来，从而对滤网7上的消防用具进行烘干，同时控制电动轮14顺时针转动，通过第一钢丝绳15的作用，带动第二滑块16向左移动，从而带动移动杆17向左移动，进而带动齿条23向左移动，齿条23向左移动会带动齿轮21逆时针旋转，从而带动绕线轮22逆时针旋转，收第二钢丝绳19，进而带动第一滑块1向左移动，第二滑块16与第一滑块1向左移动，均会带动上下两侧电动推杆10向左移动，从而带动上下两侧管道11向左移动。当移动至一定距离后，再控制电动轮14逆时针转动，通过第一钢丝绳15的作用，带动第二滑块16向右移动，从而带动移动杆17向右移动，进而带动齿条23向右移动，齿条23向右移动会带动齿轮21顺时针旋转，从而带动绕线轮22顺时针旋转，放第二钢丝绳19，通过弹簧2的作用，进而带动第一滑块1向右移动，第二滑块16与第一滑块1向右移动，均会带动上下两侧电动推杆10向右移动，从而带动上下两侧管道11向右移动。工作人员控制电动轮14不断地顺时针和逆时针交替转动，使管道11不断地左右移动，从而对消防用具进行全方位烘干。当需要加大烘干强度时，工作人员可以控制上下两侧的电动推杆10伸长，从而使出风口12更加靠近滤网7上的消防用具，进而加快烘干的进度，当消防用具烘干完毕后，工作人员关闭电动轮14和气泵5，控制电动推杆10复位，当电动推杆10复位后，关闭电动推杆10，并将消防用具从滤网7上拿出。

因为还包括有加强件24，左架20右侧上部与第二滑轨13顶部之间设有加强件24，使得左架20与第二滑轨13之间更加牢固，增强装置的稳定性与安全性。

因为还包括有加热丝25，上下两侧管道11上均设有加热丝25，当烘干消防用具时，控制加热丝25工作，从而使得吹出的风为热风，进而加快烘干速度，增加烘干效果，当烘干工作结束后，控制加热丝25停止工作。

因为还包括有挡板26，左右两侧固定板6内侧均设有挡板26，挡板26顶部与滤网7底部接触，当消防用具放置在滤网7上时，增加滤网7压力，挡板26的设置可以减轻滤网7压力，增加滤网7的稳定性。

以上所述实施例仅表达了本发明的优选实施方式，其描述较为具体和详细，但并不能因此而理解为对本发明专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形、改进及替代，这些都属于本发明的保护范围。因此，本发明专利的保护范围应以所附权利要求为准。
