用于节能烧火炉的燃料进料系统的制作方法

本实用新型涉及一种用于节能烧火炉的燃料进料系统，属于节能烧火炉技术领域。

背景技术：

发明人在以前申请了实用新型专利节能烧火炉，申请号为201520753030.X，本专利在使用过程中，发现需要把燃烧锯短锯小，使用起来非常不方便，浪费用户的时间，尤其是采用木材当燃料。

技术实现要素：

根据以上现有技术中的不足，本实用新型要解决的技术问题是：提供一种用于节能烧火炉的燃料进料系统，其结构简单，省时省力，使用起来非常方便。

本实用新型所述的用于节能烧火炉的燃料进料系统，包括外胆，在外胆内设置有内胆，其特征在于：在外胆中部左右两侧分别水平设置有用于向内胆内加燃烧料的加料管，加料管穿装在外胆和内胆的侧壁上。

进一步，所述加料管为伸缩式结构。

进一步，所述加料管的进料端活动安装有活动盖板。

进一步，所述加料管外套有保护盒，保护盒固定在外胆的外侧壁上。

与现有技术相比，本实用新型具有以下有益效果：

通过本实用新型所述的用于节能烧火炉的燃料进料系统，其结构简单，省时省力，使用起来非常方便。

附图说明

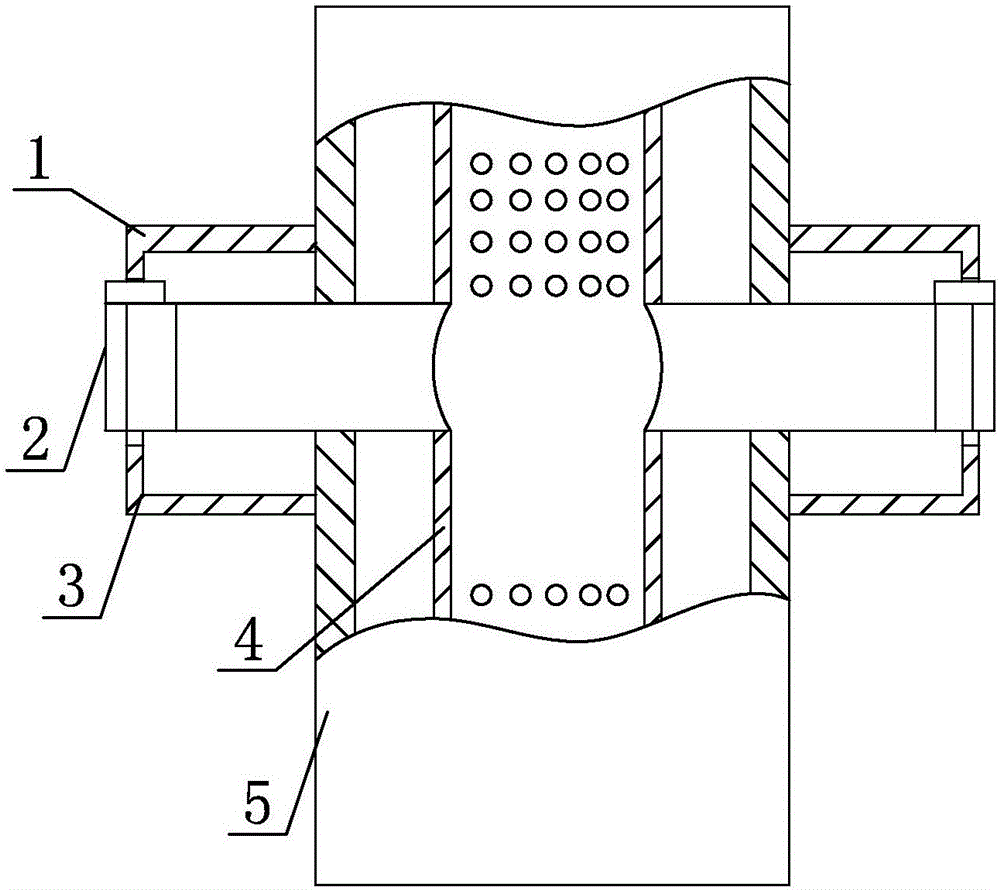

图1为本实用新型的使用状态结构示意图；

图2为本实用新型未使用状态结构示意图；

图中：1、加料管 2、活动盖板 3、保护盒 4、内胆 5、外胆。

具体实施方式

下面结合附图对本实用新型做进一步描述：

以下通过具体实施例对本实用新型作进一步说明，但不用以限制本实用新型，凡在本发明精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。

实施例

如图1、图2所示，所述用于节能烧火炉的燃料进料系统，包括外胆5，在外胆5内设置有内胆4，在外胆5中部左右两侧分别水平设置有用于向内胆4内加燃烧料的加料管1，加料管1穿装在外胆5和内胆4的侧壁上。

本实施例中，所述加料管1为伸缩式结构，合理控制了体积大小，使用和存放起来更方便；所述加料管1的进料端活动安装有活动盖板2，方便密封，提高燃烧效果，也起到挡灰尘的作用；所述加料管1外套有保护盒3，保护盒3固定在外胆5的外侧壁上，设置保护盒3可以适当延长加料管1的使用寿命，外观整体性加强，不容易伤人；所述加料管1的内径为80mm至120mm。

使用时，当点火成功后，打开左右两边的活动盖板2，将加料管1伸长，然后将1至2米的木材通过其中一侧的加料管1穿入，从另一侧的加料管1穿出，从而可以将长木材从中间进行烧断，最后再从两边进行加料，当火力很大时，可以将其中一侧的木材取出，使用起来非常方便，省时省力。

以上显示和描述了本实用新型的基本原理、主要特征以及本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本发明的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
