烘干器的制作方法

本实用新型涉及烘干设备技术领域，具体而言，涉及一种烘干器。

背景技术：

生活中，为了使得衣服、奶瓶等物品尽快干燥，经常用到烘干装置，特别是在南方的湿润地区，干燥装置更是应用频繁。但是现有技术中的干燥装置一般体积庞大，占住较大空间，不方便放置和移动，而小型的烘干装置一次性烘干的衣服或奶瓶等物品较少，从而导效率低的问题。

技术实现要素：

本实用新型的主要目的在于提供一种烘干器，以解决现有技术中的小型烘干器一次性烘干物品少的问题。

为了实现上述目的，本实用新型提供了一种烘干器，包括保温桶体、底座和保温盖，保温桶体为中空的圆柱体，底座连接于保温桶体的第一端且底座上靠近保温桶体内部的一侧设置有发热器，保温盖盖于保温桶体的第二端且与保温桶体的第二端的端面铰接，保温桶体的第二端内部的周向上间隔设置有多个晾衣钩，保温盖上设置有出气孔。

进一步地，保温桶体为双层结构。

进一步地，保温桶体包括外桶体和内胆，外桶体有铁皮连接而成，内胆包括支撑肋和圆弧形板，支撑肋沿保温桶的轴向方向延伸且一端与底座连接，支撑肋沿外桶体内侧的周向均匀间隔设置有多根，支撑肋沿外桶体的周向的两侧设置有滑槽，圆弧形板沿保温桶的轴向方向延伸且圆弧形板沿保温桶周向的两侧滑动地设置于滑槽中，晾衣钩设置于圆弧形板内侧。

进一步地，底座上设置有进气孔。

进一步地，进气孔和发热器之间设置风扇。

进一步地，进气孔设置有防尘网。

进一步地，烘干器还包括挡水板，挡水板设置于发热器靠近保温盖的一侧且发热器位于挡水板在底座上的投影内。

进一步地，烘干器还包括接水板，接水板为圆环形且设置于挡水板的下侧，接水板上沿挡水板的投影的边缘设置有凹槽，凹槽上的过水孔与设置于底座上远离保温盖一侧的接水盒连通。

进一步地，烘干器还包括防护隔板，防护隔板设置于保温桶体内的挡水板的靠近保温盖的一侧，防护隔板为网状隔板。

进一步地，保温盖上靠近保温桶体内部的一侧表面上设置有紫外线灯。

应用本实用新型的技术方案，在进行衣服等物品烘干时，将衣服挂于晾衣钩上，然后盖上保温盖，打开发热器，即可进行衣服等物品的烘干，水汽从保温盖上的出气孔散出。由于保温桶体是中空的圆柱体，在占住相同空间的情况，圆柱体形状的保温桶体具有更大容纳空间，能够一次性烘干更多物品，从而使得本实用新型的烘干器在小型化的基础上具有较大的容纳空间，进而提高本实用新型的烘干器的效率，并且圆柱体形状的保温桶体还具有外形美观、结实牢固的特点。

附图说明

构成本申请的一部分的说明书附图用来提供对本实用新型的进一步理解，本实用新型的示意性实施例及其说明用于解释本实用新型，并不构成对本实用新型的不当限定。在附图中：

图1示出了本实用新型的烘干器的整体结构示意图；

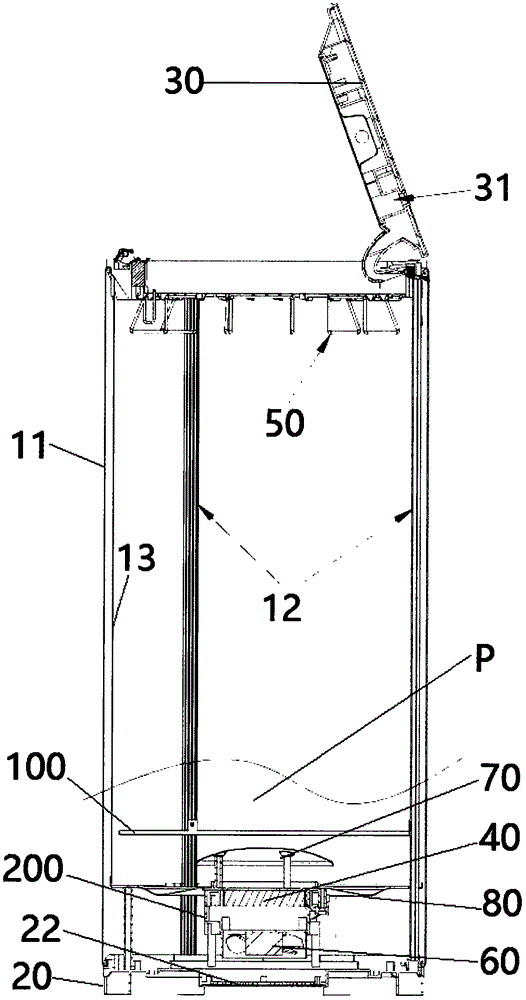

图2示出了图1的A-A向剖视图；

图3示出了图2中P部分的局部放大结构示意图；

图4示出了图1的保温盖盖上时的俯视图；

图5示出了图1的仰视图。

其中，上述附图包括以下附图标记：

10、保温桶体；11、外桶体；12、支撑肋；13、圆弧形板；14、提手；20、底座；21、进气孔；22、防尘网；30、保温盖；31、出气孔；32、紫外线灯；33、开关按钮；34、显示控制面板；40、发热器；50、晾衣钩；60、风扇；70、挡水板；80、接水板；90、接水盒；100、防护隔板；200、固定支架；300、香盒。

具体实施方式

需要说明的是，在不冲突的情况下，本申请中的实施例及实施例中的特征可以相互组合。下面将参考附图并结合实施例来详细说明本实用新型。

应该指出，以下详细说明都是例示性的，旨在对本申请提供进一步的说明。除非另有指明，本文使用的所有技术和科学术语具有与本申请所属技术领域的普通技术人员通常理解的相同含义。

在本实用新型中，在未作相反说明的情况下，使用的方位词如“上、下、顶、底”通常是针对附图所示的方向而言的，或者是针对部件本身在竖直、垂直或重力方向上而言的；同样地，为便于理解和描述，“内、外”是指相对于各部件本身的轮廓的内、外，但上述方位词并不用于限制本实用新型。

为解决现有技术中的小型烘干器一次性烘干物品少的问题，本实用新型提供了一种烘干器。本实用新型的烘干器除了用于烘干衣服外，还可以用于烘干奶瓶等日常用品，下文以烘干器用于烘干衣服为例进行说明。

如图1至图5所示，烘干器包括保温桶体10、底座20和保温盖30，保温桶体10为中空的圆柱体，底座20连接于保温桶体10的第一端且底座20上靠近保温桶体10内部的一侧设置有发热器40，保温盖30盖于保温桶体10的第二端且与保温桶体10的第二端的端面铰接，保温桶体10的第二端内部的周向上间隔设置有多个晾衣钩50，保温盖30上设置有出气孔31。

在进行衣服等物品烘干时，将衣服挂于晾衣钩50上，然后盖上保温盖30，打开发热器40，即可进行衣服等物品的烘干，水汽从保温盖30上的出气孔31散出。由于保温桶体10是中空的圆柱体，在占住相同空间的情况，圆柱体形状的保温桶体10具有更大容纳空间，能够一次性烘干更多物品，从而使得本实用新型的烘干器在小型化的基础上具有较大的容纳空间，进而提高本实用新型的烘干器的效率，并且圆柱体形状的保温桶体10还具有外形美观、结实牢固的特点。

如图2、图3和图5所示，底座20上设置有进气孔21，从而能够促进保温桶体10内部空气的流通，加快衣服的烘干速度，提高烘干效率。

如图2和图3所示，进气孔21和发热器40之间设置风扇60。在进行衣服烘干时，风扇启动，将空气从进气孔21抽入，然后经过发热器40变为热空气，再经过保温桶体10内部的衣服，将衣服的湿气带走，从出气孔31流出，实现衣服的烘干。通过风扇60能够加快空气的流动，从而加速衣服的干燥，提高烘干效率

如图2、图3和图5所示，进气孔21设置有防尘网22。通过设置防尘网，从而能够灰尘等污染物进入到保温桶体10内部弄脏衣服，保证烘干过程衣服干净

如图2和图3所示，烘干器还包括挡水板70，挡水板70设置于发热器40靠近保温盖30的一侧且发热器40位于挡水板70在底座20上的投影内。由于挡水板70设置于发热器40靠近保温盖30的一侧且发热器40位于挡水板70在底座20上的投影内，因而能够阻止衣服的水滴到发热器40上产生水蒸气影响衣服的干燥效率，同时也防止发热器40在不断地承受滴水冷却和加热的循环过程中产生损坏，保证发热器40的使用寿命。

优选地，挡水板70为想保温盖30一侧凸出的伞状，因而当水滴在挡水板70上时，水分能够顺利流下，不会在保温桶体10内部产生聚集而在发热器40的作用下形成水蒸气，影响干燥效率。

如图2和图3所示，烘干器还包括接水板80，接水板80为圆环形且设置于挡水板70的下侧，接水板80上沿挡水板70的投影的边缘设置有凹槽，凹槽上的过水孔与设置于底座20上远离保温盖30一侧的接水盒90连通。从挡水板70滴下来的水进入到接水板80的凹槽中，沿凹槽流进接水盒90中，避免水流出来弄脏地面，将水收集起来集中处理，无需单独连接接水管和先水管，从而使得本实用新型的烘干器无需受下水管的限制，可以方便挪动和放置。

如图2和图3所示，烘干器还包括防护隔板100，防护隔板100设置于保温桶体10内的挡水板70的靠近保温盖30的一侧，防护隔板100为网状隔板。由于烘干器还包括防护隔板100，防护隔板100设置于保温桶体10内的挡水板70的靠近保温盖30的一侧，因而衣服在滑落时会掉在防护隔板100上，不会与发热器40接触而损坏，衣服在烘干过程安全不受损，同时防护隔板100为网状隔板也不会影响空气的流动。

如图2和图3所示，挡水板70、接水板80、发热器40和风扇60安装于固定支架200上，固定支架200的一端与底座20固定，风扇60、发热器40和挡水板70沿底座20朝向保温盖30的方向顺次设置，接水板80为环状，固定支架200设置于环状接水板80的中心并与之连接，从而实现挡水板70、接水板80、发热器40和风扇60的可靠固定。

如图5所示，底座20靠近地面的一面上设置有香盒300，香盒300的开口方向朝向进气孔21的一侧，用户可以根据喜好在香盒300中放入喜欢的香料，在烘干衣服的过程香料的香味会渗入衣服中，使得衣服具有用户喜欢的味道。

如图2和图3所示，保温桶体10为双层结构。由于保温桶体10为双层结构，因而能够增加保温桶体10的保温效果，减少热量散失，从而提高烘干效率。

具体地，如图2和图3所示，保温桶体10包括外桶体11和内胆，外桶体11有铁皮连接而成，内胆包括支撑肋12和圆弧形板13，支撑肋12沿保温桶的轴向方向延伸且一端与底座20连接，支撑肋12沿外桶体11内侧的周向均匀间隔设置有多根，支撑肋12沿外桶体11的周向的两侧设置有滑槽，圆弧形板13沿保温桶的轴向方向延伸且圆弧形板13沿保温桶周向的两侧滑动地设置于滑槽中，晾衣钩50设置于圆弧形板13内侧。由于支撑肋12沿外桶体11的周向的两侧设置有滑槽，圆弧形板13沿保温桶的轴向方向延伸且圆弧形板13沿保温桶周向的两侧滑动地设置于滑槽中，因而圆弧形板13能够方便地进行安装和拆卸，增加使用的方便性。

优选地，晾衣钩50设置于环形铁丝上，环形铁丝与支撑肋12固定连接。

如图1所示，保温盖30上靠近保温桶体10内部的一侧表面上设置有紫外线灯32。在进行衣服烘干时紫外线灯32点亮，对衣服进行杀毒杀菌，从而使得衣服烘干后更加干净卫生，特别适合用于贴身衣物和婴幼儿衣服的烘干。

如图4所示，保温盖30上远离保温桶体10内部的一侧表面上设置有开关按钮33，用户在关闭保温盖后，按下开关按钮33即可进行衣服烘干，操作简单方便。

如图4所示，保温盖30上远离保温桶体10内部的一侧表面上设置显示控制面板34，在显示控制面板34上能够实时显示衣服烘干的情况、发热器40的发热强度和风扇60的风速等，并且可以调整发热器40的发热强度和风扇60的转速，从而改变本实用新型的烘干器的烘干速度。

优选地，本实用新型的烘干器还设置有温度传感器和湿度传感器，温度传感器设置于保温桶体10内部并与显示控制面板34电连接，湿度传感器设置于出气孔31中并于显示控制面板34电连接，因而显示控制面板34能够实时显示保温桶体10内部的温度并根据需要进行调整，显示控制面板34能够实时显示保温桶体10内部的湿度并且在湿度达到设定的下限值时自动停止烘干，并发出烘干完成的提示，从而使得本实用新型的烘干器具有智能化的特点。

如图1所示、图4和图5所示，保温桶体10的外壁面上设置有提手14，用户可以方便地通过提手14进行本实用新型烘干器的搬动。

从以上的描述中，可以看出，本实用新型上述的实施例实现了如下技术效果：

1.体积小容积大，能够方便地进行搬运；

2.保温效果好，烘干效率高；

3.能够同时进行衣服杀毒杀菌，保证衣服干净。

需要注意的是，这里所使用的术语仅是为了描述具体实施方式，而非意图限制根据本申请的示例性实施方式。如在这里所使用的，除非上下文另外明确指出，否则单数形式也意图包括复数形式，此外，还应当理解的是，当在本说明书中使用术语“包含”和/或“包括”时，其指明存在特征、步骤、工作、器件、组件和/或它们的组合。

需要说明的是，本申请的说明书和权利要求书及上述附图中的术语“第一”、“第二”等是用于区别类似的对象，而不必用于描述特定的顺序或先后次序。应该理解这样使用的数据在适当情况下可以互换，以便这里描述的本申请的实施方式能够以除在这里图示或描述的那些以外的顺序实施。此外，术语“包括”和“具有”以及他们的任何变形，意图在于覆盖不排他的包含，例如，包含了一系列步骤或单元的过程、方法、系统、产品或设备不必限于清楚地列出的那些步骤或单元，而是可包括没有清楚地列出的或对于这些过程、方法、产品或设备固有的其它步骤或单元。

以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，对于本领域的技术人员来说，本实用新型可以有各种更改和变化。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
