燃气壁挂炉及燃气壁挂炉的控制方法与流程

本发明涉及取暖装置领域，具体而言，涉及一种燃气壁挂炉及燃气壁挂炉的控制方法。

背景技术：

节能是每个产品必须要考虑，现有燃气壁挂炉设定水温后机组一直按此设定温度运行，用户无法人性化通过自定义运行曲线，满足自己的舒适度需求，也无法达到节能目的。

技术实现要素：

本发明旨在提供一种更加节能的燃气壁挂炉及燃气壁挂炉的控制方法。

本发明提供了一种燃气壁挂炉，包括主机，主机包括：节能曲线获取单元，用于获取的节能曲线数据，节能曲线确定燃气壁挂炉的出水温度与时间的对应关系；以及控制单元，与节能曲线获取单元连接，并按照节能曲线控制燃气壁挂炉在不同时间的出水温度。

进一步地，燃气壁挂炉包括节能曲线设置装置，节能曲线设置装置与节能曲线获取单元连接；用户通过节能曲线设置装置设置节能曲线或者选择预设存储的节能曲线。

进一步地，燃气壁挂炉包括网络设置装置，网络设置装置与节能曲线获取单元连接；网络设置装置收集预设范围内的燃气壁挂炉的节能曲线，并根据收集的燃气壁挂炉的节能曲线设置本机的节能曲线。

本发明还提供了前述的燃气壁挂炉的控制方法，该方法包括：获取节能曲线，其中，节能曲线确定燃气壁挂炉的出水温度与时间的对应关系；根据节能曲线控制燃气壁挂炉在不同时间的出水温度。

进一步地，节能曲线通过用户自定义设置或者选择预设存储的节能曲线。

进一步地，用户自定义设置节能曲线包括：进入节能曲线自定义模式，在不同时间下设定用户自定义的设定水温。

进一步地，预设存储的节能曲线包括：北方暖气片节能曲线、北方地暖节能曲线、南方暖气片节能曲线和南方地暖节能曲线。

进一步地，获取节能曲线包括通过收集预设范围内的燃气壁挂炉的节能曲线，并根据收集的燃气壁挂炉的节能曲线设置本机的节能曲线。

根据本发明的燃气壁挂炉及燃气壁挂炉的控制方法，通过按照节能曲线控制燃气壁挂炉在不同时间的出水温度，使得燃气壁挂炉可以根据用户需求或者环境温度差异运行在最佳设定温度上，从而使得燃气壁挂炉更加节能。

附图说明

构成本申请的一部分的附图用来提供对本发明的进一步理解，本发明的示意性实施例及其说明用于解释本发明，并不构成对本发明的不当限定。在附图中：

图1是根据本发明的燃气壁挂炉的自定义节能曲线示意图；

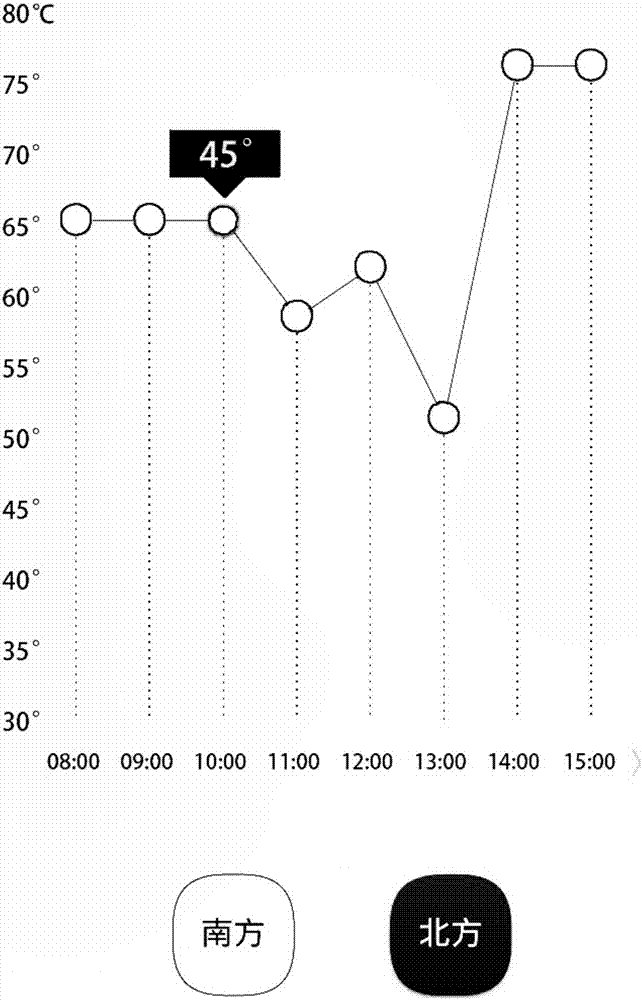

图2是根据本发明的燃气壁挂炉的预设节能曲线示意图。

具体实施方式

下面将参考附图并结合实施例来详细说明本发明。

如图1所示，根据本发明的燃气壁挂炉，包括主机，主机包括：节能曲线获取单元，用于获取的节能曲线数据，节能曲线确定燃气壁挂炉的出水温度与时间的对应关系；以及控制单元，与节能曲线获取单元连接，并按照节能曲线控制燃气壁挂炉在不同时间的出水温度。本发明通过按照节能曲线控制燃气壁挂炉在不同时间的出水温度，使得燃气壁挂炉可以根据用户需求或者环境温度差异运行在最佳设定温度上，从而使得燃气壁挂炉更加节能。也即相对现有技术中只能手动设定一次出水水温方式，本专利通过节能曲线，使燃气壁挂炉按照设定的曲线运行，达到舒适节能目的。

具体地，燃气壁挂炉包括节能曲线设置装置，节能曲线设置装置与节能曲线获取单元连接；用户通过节能曲线设置装置设置节能曲线或者选择预设存储的节能曲线。也即本发明中，具有两种节能曲线方案选择燃气壁挂炉一天24h内的设定水温可以跟进用户之前预设的水温曲线或者默认的节能曲线运行，能达到既舒适又节能的目的，具体两种节能曲线方式为：

1)用户自定义节能曲线：用户进入节能曲线自定义模式下，在不同时间下设定用户自定义的设定水温，用户在一天24h内任意时刻都可以自定义出符合自己设定温度曲线，让燃气壁挂炉按照客户自己的定义运行，实现舒适节能的目的；

例如，中午12点，室外气温比较高，用户可以设定水温的曲线设低点，已达到节能目的；如果下午6点钟太阳下山后。气温逐渐降低，为了提高舒适性，用户可以把水温随着时间变化逐渐升高设置水温。最终一天24h任意时间点，用户都可以按照自己的需求定义一个设定水温，以达到一个设定水温曲线的定义，设置成功后，机组可以按照此种节能曲线进行运行。

2)出厂默认的节能曲线：通过程序预设南方和北方两种默认节能曲线供用户选择，此默认的节能曲线是根据南方和北方房屋保温性能差异导致的热负荷需求差异、以及白天黑夜不同时间点的温度差异综合制定的节能曲线。更具体，根据取暖方式(地暖和暖气片)的不同，预设的节能曲线可以进一步包括如暖气片-北方、暖气片-南方、地暖-北方、地暖-南方等四种方式，用户再根据自己的散热方式以及地区划分进行选择默认的节能曲线，一旦设定成功后，机组会根据曲线上的温度作为设定水温进行运行。例如默认的节能曲线把24h分为n个时间点，每个时间点的设定温度散热形式、房屋保温效果、以及早中晚的温差等综合给出的设定温度值，既能满足用户的舒适性要求，又能满足节能目的，四种曲线的设置方式可以参照下表一：

表一、节能曲线默认参数表示例

优选地，燃气壁挂炉还可以包括网络设置装置，网络设置装置与节能曲线获取单元连接；网络设置装置收集预设范围内的燃气壁挂炉的节能曲线，并根据收集的燃气壁挂炉的节能曲线设置本机的节能曲线。也即使燃气壁挂炉联网，从而获取一定范围内，如周围5公里范围内的燃气壁挂炉的节能曲线的设置方式，从而按照一定的算法(如平均值、最优值或者大概率值等方式)设置符合本机的最佳节能曲线，能够更好的满足用户需求和节能要求。

本发明还提供了一种前述的燃气壁挂炉的控制方法，该方法包括：获取节能曲线，其中，节能曲线确定燃气壁挂炉的出水温度与时间的对应关系；根据节能曲线控制燃气壁挂炉在不同时间的出水温度。使得燃气壁挂炉可以根据用户需求或者环境温度差异运行在最佳设定温度上，从而使得燃气壁挂炉更加节能。也即相对现有技术中只能手动设定一次出水水温方式，本专利通过节能曲线，使燃气壁挂炉按照设定的曲线运行，达到舒适节能目的。

进一步地，节能曲线通过用户自定义设置或者选择预设存储的节能曲线的方式获取。更具体地，用户自定义设置节能曲线包括：进入节能曲线自定义模式，在不同时间下设定用户自定义的设定水温，用户在一天24h内任意时刻都可以自定义出符合自己设定温度曲线，让燃气壁挂炉按照客户自己的定义运行，实现舒适节能的目的。

另外，根据需要，燃气壁挂炉也可以存储包括：北方暖气片节能曲线、北方地暖节能曲线、南方暖气片节能曲线和南方地暖节能曲线等根据地域和采暖方式的区分的节能曲线，安装后，用户再根据自己的散热方式以及地区划分进行选择默认的节能曲线。

进一步地，还可以通过网络的方式获取节能曲线，即通过收集预设范围内的燃气壁挂炉的节能曲线，并根据收集的燃气壁挂炉的节能曲线设置本机的节能曲线。也即使燃气壁挂炉联网，从而收集一定范围内，如周围5公里范围内的燃气壁挂炉的节能曲线的设置方式，从而按照一定的算法(如平均值、最优值或者大概率值等方式)设置符合本机的最佳节能曲线，能够更好的满足用户需求和节能要求。

从以上的描述中，可以看出，本发明上述的实施例实现了如下技术效果：

根据本发明的燃气壁挂炉及燃气壁挂炉的控制方法，通过按照节能曲线控制燃气壁挂炉在不同时间的出水温度，使得燃气壁挂炉可以根据用户需求或者环境温度差异运行在最佳设定温度上，从而使得燃气壁挂炉更加节能。

以上所述仅为本发明的优选实施例而已，并不用于限制本发明，对于本领域的技术人员来说，本发明可以有各种更改和变化。凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
