一种设置有喷气增焓的热泵机组的制作方法

本实用新型涉及穿热泵机组备技术领域，具体为一种设置有喷气增焓的热泵机组。

背景技术：

热泵(Heat Pump)，又称冷机(Refrigerator)，将能量由低温处（低温热库）传送到高温处（高温热库）的装置。且它提供给温度高的地方的能量和要大于它运行所需要的能量。利用低沸点液体经过节流阀减压后蒸发时，从低温物体吸收热量，然后将蒸汽压缩，使温度升高，经过冷凝器时放出吸收的热量而液化，如此循环工作能不断把热量从温度较低的物体转移给温度较高的物体，可将此热量用于加热、干燥等设备中，传统的热泵一般产热装置较为单一，可调节性较差。

技术实现要素：

本实用新型的目的在于提供一种设置有喷气增焓的热泵机组，以解决上述背景技术中提出的传统的热泵一般产热装置较为单一，可调节性较差问题。

为实现上述目的，本实用新型提供如下技术方案：一种设置有喷气增焓的热泵机组，包括装置本体；所述装置本体内部安装有蒸发器，所述蒸发器外侧安装有加热装置，所述加热装置外侧安装有转换开关，所述蒸发器上侧通过管道与压缩机连接，所述压缩机通过管道与冷凝器连接，所述冷凝器上侧安装有出水口，所述冷凝器底端安装有进水口，所述冷凝器底端通过管道与喷气增焓板式换热器连接，所述喷气增焓板式换热器通过管道与膨胀阀二连接，所述膨胀阀二通过管道与蒸发器连接，所述喷气增焓板式换热器通过管道与压缩机连接，所述喷气增焓板式换热器通过管道与过滤器连接，所述过滤器通过管道膨胀阀一连接，所述膨胀阀一通过管道与冷凝器连接，所述装置本体外侧安装有金属外壳，所述金属外壳内部安装有保温层，所述装置本体外侧安装有控制按键和显示器，且控制按键输出端与显示器输入端电性连接，所述装置本体外侧安装有指示灯。

优选的，所述装置本体上侧安装有自动控制器，所述自动控制器输出端出与转转开关输入端电性连接。

优选的，所述装置本体上侧安装有云端服务器。

优选的，所述加热装置为空气加热、地热和电加热三合一组装。

优选的，所述压缩机为喷气增焓压缩机。

与现有技术相比，本实用新型的有益效果是：如若装置本体单一的使用电能进行加热时，消耗电量较大，相对较为浪费，同时也不环保，通过空气加热、地热和电加热三种方式，通过自动控制器控制转换开关，根据实际情况来闲着产热方式，通过电热、地热和空气热之间的相互配合，相对来说比较节约能源，通过云端服务器与无线控制装置可以进行远程控制和了解装置本体的工作现状，方便快捷，喷气增焓是由喷气增焓压缩机、喷气增焓技术、高效过冷却器组成的新型系统，这三个技术的组合可提供高效的性能。这是一个有机的整体，即高效的喷气增焓压缩机、高效过冷却器及电子膨胀阀形成的经济器、高效换热器共同构成了高效节能的喷气系统。

附图说明

图1为本实用新型的结构示意图；

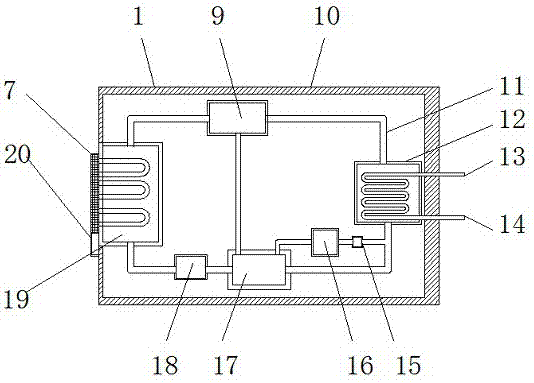

图2为本实用新型的内部结构示意图。

图中：1-装置本体；2-指示灯；3-显示器；4-控制按键；5-保温层；6-云端服务器；7-加热装置；8-自动控制器；9-压缩机；10-金属外壳；11-导管；12-冷凝器；13-出水口；14-进水口；15-膨胀阀一；16-过滤器；17-喷气增焓板式换热器；18-膨胀阀二；19-蒸发器；20-转换开关。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1和图2，本实用新型提供的一种实施例：一种设置有喷气增焓的热泵机组，包括装置本体1；装置本体1内部安装有蒸发器19，蒸发器19外侧安装有加热装置7，加热装置7外侧安装有转换开关20，蒸发器19上侧通过管道11与压缩机9连接，压缩机9通过管道11与冷凝器12连接，冷凝器12上侧安装有出水口13，冷凝器12底端安装有进水口14，冷凝器12底端通过管道11与喷气增焓板式换热器17连接，喷气增焓板式换热器17通过管道11与膨胀阀二18连接，膨胀阀二18通过管道11与蒸发器19连接，喷气增焓板式换热器17通过管道11与压缩机9连接，喷气增焓板式换热器17通过管道11与过滤器16连接，过滤器16通过管道11膨胀阀一15连接，膨胀阀一15通过管道11与冷凝器12连接，装置本体1外侧安装有金属外壳10，金属外壳10内部安装有保温层5，装置本体1外侧安装有控制按键4和显示器3，且控制按键4输出端与显示器3输入端电性连接，装置本体1外侧安装有指示灯2，装置本体1上侧安装有自动控制器8，自动控制器8输出端出与转转开关20输入端电性连接，装置本体1上侧安装有云端服务器6，加热装置7为空气加热、地热和电加热三合一组装，压缩机9为喷气增焓压缩机。

具体使用方式：热泵机组是通过蒸发器19进行升温，再通过压缩机9进行压缩，再通过冷凝器12进行换热的循环装置，如若装置本体1单一的使用电能进行加热时，消耗电量较大，相对较为浪费，同时也不环保，通过空气加热、地热和电加热三种方式，通过自动控制器8控制转换开关20，根据实际情况来闲着产热方式，通过电热、地热和空气热之间的相互配合，相对来说比较节约能源，通过云端服务器6与无线控制装置可以进行远程控制和了解装置本体1的工作现状，方便快捷，喷气增焓是由喷气增焓压缩机、喷气增焓技术、高效过冷却器组成的新型系统，这三个技术的组合可提供高效的性能。这是一个有机的整体，即高效的喷气增焓压缩机、高效过冷却器及电子膨胀阀形成的经济器、高效换热器共同构成了高效节能的喷气系统。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
