土地污染处理装置的制作方法

本发明涉及土地污染处理领域，具体涉及一种土地污染处理装置。

背景技术：

目前，由于我国经济力量有限，科技不足，污染土地往往不能有效处理。

技术实现要素：

本发明的目的在于克服以上所述的缺点，提供一种能解决上述问题的土地污染处理设备。

为实现上述目的，本发明的具体方案如下：一种土地污染处理装置，包括有降解池以及预处理器，降解池的一侧设有进水腔，所述预处理器与降解池之间连设有第一连通腔；

所述降解池下方设有一用于储存沉淀物的储沙池，所述储沙池与降解池之间连设有第二连通腔；

所述预处理器内设有一开口向下的防漏器，所述阻流罐与预处理器同轴设置；还包括有收敛机、连设与收敛机并延伸至预处理器低端的主收敛管、从主收敛管的尾端延伸出的分收敛管，所述分收敛管设有复数个收敛孔；还包括有一何水端；

还包括有水平灌，所述水平灌的一侧的底端通过第三连通腔将预处理器中的达到何水端的水流通过引水渠的开口处引流至水平灌内；

所述水平灌的一侧的顶端设有一消毒药片投放器，所述消毒药片投放器包括有主通道；所述主通道的一端为开口并延伸至水平灌内，另一端设有一推送气缸，还包括有被推送气缸驱动的推杆，还包括有设于推送气缸里侧的、与主通道连通的、垂直设于主通道的物理推送器，所述存储管的顶端设有盖子；所述水平灌的另一侧的上端设有第一出水腔。

其中，所述进水腔设有关断阀门。

其中，所述第一连通腔以及第二连通腔均设有关断阀门。

其中，所述进水腔的水平位置低于第一连通腔的水平位置。

其中，所述第二连通腔的水平位置高于引水渠的水平位置。

其中，所述推杆前端还设有推片。

其中，所述水平灌的另一侧向内延伸出有消毒隔板，所述消毒隔板的水平位置低于消毒药片投放器的水平位置，所述消毒隔板与消毒管的一侧的内壁之间留有间隙。

其中，所述降解池的一侧的上端设有出气孔。

其中，所述出气孔设有滤网。

本发明的有益效果为：通过设有的降解池、预处理器、水平灌以及特有设计的消毒药片投放器，以及预处理器的独特设计，将该系统能充分有效的实现消毒和处理，实现一体化的引水功能；解决了偏于地区人们生活用水的健康问题。

附图说明

图1是本发明的原理示意图；

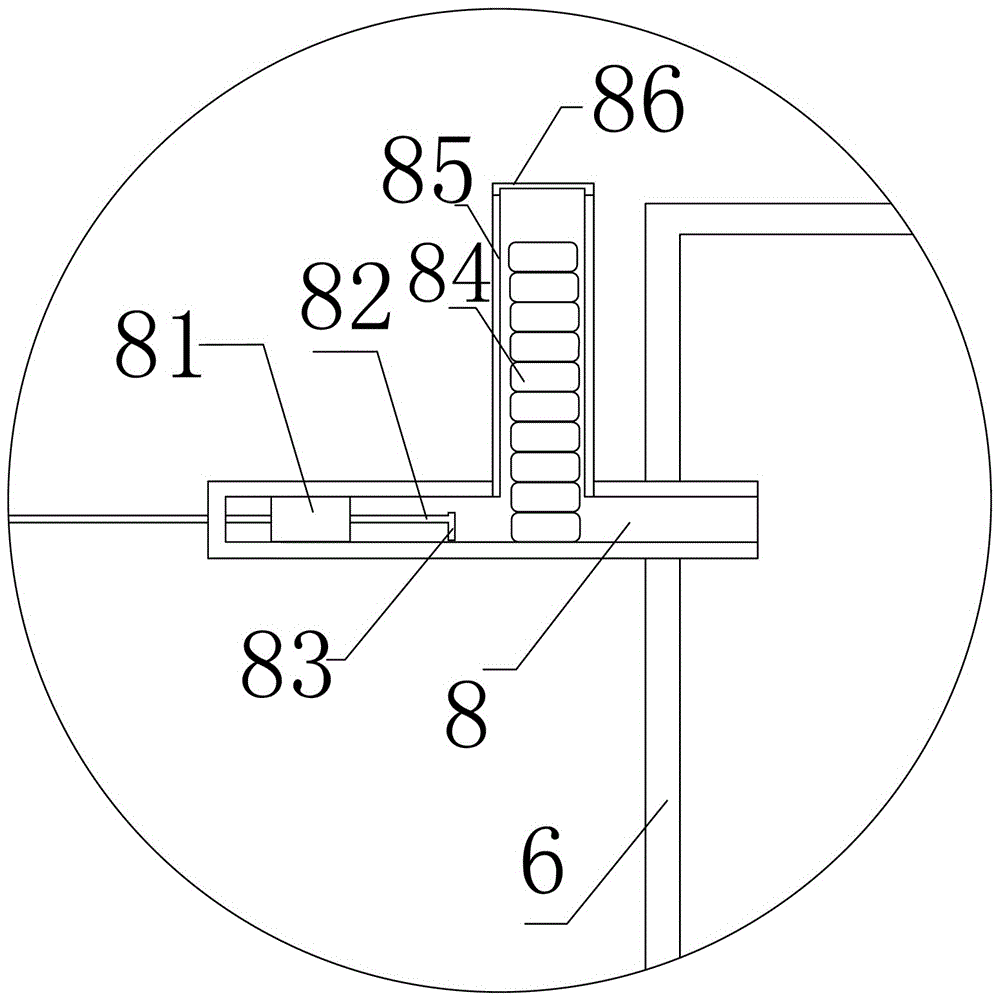

图2是图1的局部放大图；

图3是本发明的汗蒸器的原理示意图；

图1至图3中的附图标记说明：

1-进水腔；11-关断阀门；13-第一连通腔；14-第三连通腔；15-第一出水腔；16-第二出水腔；17-第三出水腔；

2-降解池；21-滤网；

3-储沙池；

4-预处理器；41-阻流罐；42-主收敛管；43-分收敛管；44-收敛机；45-引水渠；

5-多层滤水板；

6-水平灌；61-消毒隔板；

7-汗蒸器；71-通道；72-阻隔板；

8-主通道；81-推送气缸；82-推杆；83-推片；84-药片；85-物理推送器；86-盖子。

具体实施方式

下面结合附图和具体实施例对本发明作进一步详细的说明，并不是把本发明的实施范围局限于此。

如图1至图3所示，本实施例所述的为实现上述目的，本发明的具体方案如下：土地污染处理装置，包括有降解池以及预处理器，降解池的一侧设有进水腔，所述预处理器与降解池之间连设有第一连通腔；所述降解池下方设有一用于储存沉淀物的储沙池，所述储沙池与降解池之间连设有第二连通腔；所述预处理器内设有一开口向下的防漏器，所述阻流罐与预处理器同轴设置；还包括有收敛机、连设与收敛机并延伸至预处理器低端的主收敛管、从主收敛管的尾端延伸出的分收敛管，所述分收敛管设有复数个收敛孔；还包括有一何水端；还包括有水平灌，所述水平灌的一侧的底端通过第三连通腔将预处理器中的达到何水端的水流通过引水渠的开口处引流至水平灌内；所述水平灌的一侧的顶端设有一消毒药片投放器，所述消毒药片投放器包括有主通道；所述主通道的一端为开口并延伸至水平灌内，另一端设有一推送气缸，还包括有被推送气缸驱动的推杆，还包括有设于推送气缸里侧的、与主通道连通的、垂直设于主通道的物理推送器，所述存储管的顶端设有盖子；所述水平灌的另一侧的上端设有第一出水腔。通过设有的降解池、预处理器、水平灌以及特有设计的消毒药片投放器，以及预处理器的独特设计，将该系统能充分有效的实现消毒和处理，实现一体化的引水功能；解决了偏于地区人们生活用水的健康问题。其原理为在降解池中将大颗粒物体进行沉降，沉降过后，将大颗粒物体落入至储沙池。降解池的水送进预处理器，预处理器的进行收敛，其中所述预处理器内设有一开口向下的防漏器，所述阻流罐与预处理器同轴设置；还包括有收敛机、连设与收敛机并延伸至预处理器低端的主收敛管、从主收敛管的尾端延伸出的分收敛管，所述分收敛管设有复数个收敛孔；如此设计，收敛可以更加充分，其所占体积小，收敛效率高。防漏器减少收敛时的水流程度，使得反应更加有效。从预处理器中出来的水从引水渠流入到水平灌，水平灌最终实现消毒，消毒药片投放器，能定时投放药片，自动化程度高，投放准确。

本实施例所述的土地污染处理装置，所述进水腔设有关断阀门。用于调节水流速度。

本实施例所述的土地污染处理装置，所述第一连通腔以及第二连通腔均设有关断阀门。用于调节水流速度。不易损坏容器。

本实施例所述的土地污染处理装置，所述进水腔的水平位置低于第一连通腔的水平位置。

本实施例所述的土地污染处理装置，所述第二连通腔的水平位置高于引水渠的水平位置。

本实施例所述的土地污染处理装置，所述推杆前端还设有推片。本实施例所述的土地污染处理装置，所述水平灌的另一侧向内延伸出有消毒隔板，所述消毒隔板的水平位置低于消毒药片投放器的水平位置，所述消毒隔板与消毒管的一侧的内壁之间留有间隙。消毒隔板能有效使得药片充分反应消毒。

本实施例所述的土地污染处理装置，所述降解池的一侧的上端设有出气孔。

本实施例所述的土地污染处理装置，所述出气孔设有滤网。

通过设有的降解池、预处理器、水平灌以及特有设计的消毒药片投放器，以及预处理器的独特设计，将该系统能充分有效的实现消毒和处理，实现一体化的引水功能；解决了偏于地区人们生活用水的健康问题。

本实施例所述的土地污染处理装置，所述第三连通水管还设有多层滤水板，所述多层滤水板由活性炭制成，用于进一步去除预处理器内出来的水中细微漂浮物。

本实施例所述的土地污染处理装置，所述水平灌的另一侧的上端还设有第二出水腔；还包括有与第二出水腔连接的汗蒸器一端，所述汗蒸器为倾斜设置，所述汗蒸器的顶部设有一通道，所述汗蒸器的低面设有用于加热的加热装置，还包括有垂直设于汗蒸器低端的阻隔板，所述阻隔板的位置为通道的自由端与汗蒸器一端之间；还包括有设于汗蒸器另一端的底部的第三出水管。如此一来，便可实现引用水和普通生活用水的要求，当只需要洗衣服时的普通用水则可以直接从第一出水管中取水，如果需要引用，则从第三出水管中取水。

以上所述仅是本发明的一个较佳实施例，故凡依本发明专利申请范围所述的构造、特征及原理所做的等效变化或修饰，包含在本发明专利申请的保护范围内。
