一种小型一体化净饮机的制作方法与工艺

本实用新型涉及一种水处理设备，尤其涉及一种小型一体化净饮机。

背景技术：
一般人体血液的pH值在7.35--7.45之间，低于或超出这个范围的都会出现一些亚健康体态。一般体液的pH值小于7.35的，我们称之为酸性体质，人体自身会有一定的调理功能，一般人体可以调理的酸碱比例是3:1，遗憾的是由于我们平时的饮食结构，多是以酸性食物为主，久而久之体液就会呈酸性，根据一些营养学专家的观点“酸性体质是万病之源”，尤其是针对例如糖尿病、高血压等顽固慢性疾病病人的身体追踪，发现他们的体液大多都是呈弱酸性的，这其中肿瘤患者的体液基本都是呈酸性的。改善人体酸性现状，消灭一些常见病发病病灶的日常手段之一就是多饮用弱碱性水，这已经是健康学里公认的养生理论。我们的日常饮水状况是由于水的老化而变成了人体不易吸收的大分子团水，但弱碱性水由于水分子团比较小，渗透性比较好，能够使细胞内物质交换更彻底，加快了人体的新陈代谢，代谢掉了体内的垃圾物质，能有效地帮助改善慢性病患者的酸性体质现状。并且由于大多数慢性病人因为身体的不适，食量较小，饮用水量也比较小，这样就会导致日常营养摄取不足，并且体内因为水摄入量减少新陈代谢速度减缓，不利于体内垃圾物质的代谢，更会加重病情，延缓疾病的痊愈，而弱碱性水喝起来口 感也更加柔和甘甜，能有助于多病人日常多吸收、多摄取。慢性病之所以难以完全根治，抛开医学药物的作用，还有很重要的一点就是日常的生活习惯无法改变酸性的体质，导致了疾病的反复，形成顽固慢性病。综上所述，对饮用水进行净化处理是多么的重要。因此，净饮机应运而生。目前市场上的净饮机其使用的滤芯一般采用多级滤芯连接的水过滤系统，整个系统管路连接复杂，安装与更换不变，漏水风险点多，致使消费者的体验差，综合使用成本高，已远远不能满足使用需求公告号为204569456U，公告日为：2015-8-19的中国专利，公开了一种一体式滤芯的直饮机，包括直饮机主体和安装在直饮机主体上的多个滤桶，所述的多个滤筒包括带有PP棉滤芯的第一过滤桶、带有前置活性炭的第二过滤筒、带有RO膜滤芯的第三滤筒和带有后置活性炭滤芯的第四滤筒，上述的第一滤筒、第二滤筒、第三滤筒、第四滤筒通过管道依次密封连接，该连接方式主要采用了一体式密封连接，接口重重密封，防止漏水，但是仍然存在安装更换不变，无法避免漏水以及整个净水机体积大、占用空间大的缺陷。因此，应该提供一种新的技术方案解决上述问题。

技术实现要素：

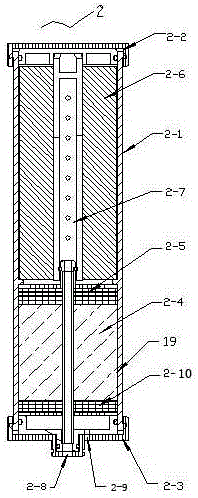

本实用新型的目的是：针对上述不足，提供一种结构合理，整合性好的小型一体化净饮机。为实现上述目的，本实用新型采用的技术方案是：一种小型一体化净饮机，包括外壳、安装于外壳内部的净饮机主体以及源水箱，所述外壳由前面板、后盖板、框架和底板组成，所述净饮机主体包括一体式滤芯和加热/制冷功能模块，所述源水箱通过源水输出管道与一体式滤芯的源水进口连接，所述一体式滤芯竖直安装于滤芯壳体内部，所述滤芯壳体的顶端配合设有上盖组件，所述滤芯壳体的底端配合设有下盖组件，所述下盖组件上设有源水进口，所述一体式滤芯按照水流的方向从下至上依次包括PP棉滤芯Ⅰ、活性炭滤芯、PP棉滤芯Ⅱ和过滤膜芯，所述PP棉滤芯Ⅰ、活性炭滤芯、PP棉滤芯Ⅱ和过滤膜芯相连并且复合为一体，该一体式滤芯的中央设有中心导流管，所述中心导流管的末端设有洁净水出口，所述一体式滤芯的洁净水出口通过洁净水输出管道与净水箱连接，所述净水箱的水输出口通过输水软管与加热/制冷功能模块连接，所述输水软管上设有电磁阀，所述加热/制冷功能模块的出水管道上设有水温、出水量选择模块。进一步的技术方案：所述源水箱和一体式滤芯之间的源水输出管道上设有自吸增压泵。所述一体式滤芯和净水箱之间的洁净水输出管道上设有进水温度传感器。所述净水箱和加热/制冷功能模块之间的输水软管上还设有流量传感器。所述出水管道上设有出水温度传感器。所述源水箱上设有液位传感器。所述净水箱上分别设有高水位传感器和低水位传感器。所述一体式滤芯与滤芯壳体之间填充有密封胶。所述过滤膜芯为UF膜。由于上述技术方案的应用，本实用新型与现有技术相比具有如下优点：1、本实用新型的小型一体化净饮机，设计其使用的滤芯为一体式的滤芯，该一体式的滤芯是通过将多个滤芯层相连成一体，并整合个在一个滤芯内，使换芯操作更便捷，同时减少了接头的数量，有效防止了渗漏的问题，并且集成化的设计有利于整机的小型化设计，有利于缩小体积，节省空间。2、本实用新型的小型一体化净饮机，可以二选一的安装加热或制冷模块，有利于扩大其使用范围，提高其适用性。附图说明附图1为本实用新型的结构示意图。附图2为本实用新型的原理示意图。附图3为一体式滤芯结构示意图。以上附图中：1、前面板，2、一体式滤芯，2-1、滤芯壳体，2-2、上盖组件，2-3、下盖组件，2-4、活性炭滤芯，2-5、PP棉滤芯Ⅱ，2-6、过滤膜芯，2-7、中心导流管，2-8、洁净水出口，2-9、源水进口，2-10、PP棉滤芯Ⅰ，3、框架，4、加热/制冷功能模块,5、源水箱，6、后盖板，7、自吸增压泵，8、底板，9、源水输出管道， 10、洁净水输出管道,11、净水箱，12、输水软管，13、出水管道，14、水温、出水量选择模块，15、低水位传感器，16、进水温度传感器，17、电磁阀，18、出水温度传感器，19、密封胶，20、液位传感器，21、高水位传感器,22、流量传感器。具体实施方式下面结合附图及实施例对本实用新型作进一步描述：实施例一：如图1-3所示，作为第一个实施例，本实用新型一种小型一体化净饮机，包括外壳、安装于外壳内部的净饮机主体以及源水箱5，所述外壳由前面板1、后盖板6、框架3和底板8组成，所述净饮机主体包括一体式滤芯2和加热/制冷功能模块4，加热/制冷功能模块4在安装时可择一选择加热模块或制冷模块，国内使用的净饮机可以选择安装220V的加热内胆，沸水可以达到90度，美国使用的净饮机可以选择安装电子制冷模块，冷水温度为10度左右。源水箱5通过源水输出管道9与一体式滤芯2的源水进口连接，所述一体式滤芯2竖直安装于滤芯壳体2-1内部，所述滤芯壳体2-1的顶端配合设有上盖组件2-2，所述滤芯壳体2-1的底端配合设有下盖组件2-3，所述下盖组件2-3上设有源水进口2-9，所述一体式滤芯2按照水流的方向从下至上依次包括PP棉滤芯Ⅰ2-10、活性炭滤芯2-4、PP棉滤芯Ⅱ2-5和过滤膜芯2-6，所述活性炭滤芯2-4、PP棉滤芯2-5和过滤膜芯2-6相连并且复合为一体，该一体式滤芯2的中央设有中心导流管2-7，所述中心导流管2-7的末端设有洁净水出口2-8， 所述一体式滤芯2的洁净水出口2-8通过洁净水输出管道10与净水箱11连接，所述净水箱11的水输出口通过输水软管12与加热/制冷功能模块4连接，所述输水软管12上设有电磁阀17，所述加热/制冷功能模块4的出水管道上设有水温、出水量选择模块14。在另一个实施例中，本实施例是对实施例一的改进，所述源水箱5和一体式滤芯2之间的源水输出管道9上设有自吸增压泵7。优选的，所述一体式滤芯2和净水箱11之间的洁净水输出管道10上设有进水温度传感器16。所述净水箱11和加热/制冷功能模块4之间的输水软管12上还设有流量传感器22。所述出水管道13上设有出水温度传感器18。所述源水箱5上设有液位传感器20。所述净水箱11上分别设有高水位传感器21和低水位传感器15。在另一个实施例中，本实施例也是对实施例一的改进，所述一体式滤芯2与滤芯壳体2-1之间填充有密封胶19，所述过滤膜芯2-6为UF膜。本实用新型的一种小型一体化净饮机，设计其使用的滤芯为一体式的滤芯，该一体式的滤芯是通过将多个滤芯层相连成一体，并整合个在一个滤芯内，使换芯操作更便捷，同时减少了接头的数量，有效防止了渗漏的问题，并且集成化的设计有利于整机的小型化设计，有利于缩小体积，节省空间。以上所述是本实用新型的优选实施方式，应当指出，对 于本技术领域的普通技术人员来说，在不脱离本实用新型所述原理的前提下，还可以作出若干改进或替换，这些改进或替换也应视为本实用新型的保护范围。
