井下回收电缆清理装置的制作方法

本实用新型涉及一种矿用机械，尤其涉及一种井下回收电缆清理装置。

背景技术：

在煤矿生产过程中，每年都有大量的电缆从井下回收上井，这些电缆大都布满了煤尘，清理起来十分困难，电缆吹风清理时煤尘飞扬，电缆库内尘土满地，电缆清理困难一直困扰着电缆管理工作。

技术实现要素：

本实用新型针对不足，提供一种干净卫生、使用效果好的井下回收电缆清理装置。

本实用新型解决上述技术问题的技术方案如下：

一种井下回收电缆清理装置，包括清洗箱，其特征在于，清洗箱内左右对应、相对旋转安装有导入压线辊和导出压线辊，导入压线辊与导出压线辊之间的清洗箱内固定安装有清洗支架，清洗支架上固定安装有电机和清洗轮，清洗轮上安装有毛刷，电机与清洗轮传动连接，导入压线辊最低点与导出压线辊最低点连线的正投影与清洗轮相交；清洗箱的侧壁内侧固定连接有成对设置竖向布置的导轨，导轨上开设有长条形的竖直滑槽，导入压线辊和/或导出压线辊的两端分别上下活动连接在滑槽内，导入压线辊和/或导出压线辊两端螺纹连接有定位螺母，导入压线辊和/或导出压线辊通过定位螺母定位在清洗箱内。

根据所述的井下回收电缆清理装置，其特征在于，所述清洗箱左侧相对旋转安装有导入辊，导入辊所在处的清洗箱侧壁开设有开口向上、供电缆通过的导入凹槽。

根据所述的井下回收电缆清理装置，其特征在于，所述清洗支架上前后对应安装有两个相互平行的清洗轮。

根据所述的井下回收电缆清理装置，其特征在于，所述清洗箱右侧上沿相对旋转安装有出线导向轮，出线导向轮位于导出辊右侧。

根据所述的井下回收电缆清理装置，其特征在于，所述清洗箱右侧上沿前后对应安装有两个相互平行的出线导向轮。

根据所述的井下回收电缆清理装置，其特征在于，所述出线导向轮左侧相对旋转安装有牵引导向轮，牵引导向轮位于所述导出辊上方，牵引导向轮与导出辊相互平行，前后两个出线导向轮之间的缝隙与牵引导向轮相对。

本实用新型采用清洗的方式对带有煤尘、泥污的电缆进行清理，不会有煤尘飞扬，因此干净卫生、使用效果好。

附图说明

图1为本实用新型的主视结构示意图；

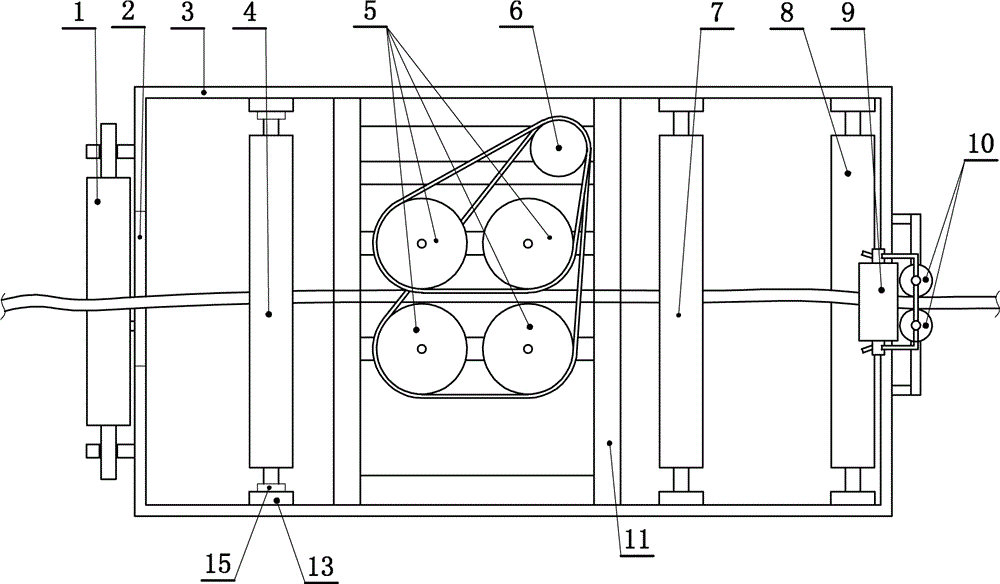

图2为本实用新型的俯视结构示意图。

附图中：

1、导入凹槽；2、导入凹槽；3、清洗箱；4、导入压线辊；5、清洗轮；6、电机；7、导出压线辊；8、导出辊；9、牵引导向轮；10、出线导向轮；11、清洗支架；12、电缆；13、导轨；14、滑槽；15、定位螺母。

具体实施方式

以下结合附图对本实用新型的原理和特征进行描述，所举实例只用于解释本实用新型，并非用于限定本实用新型的范围。

如图1和图2所示，一种井下回收电缆清理装置，包括清洗箱3，清洗箱3内左右对应、相对旋转安装有导入压线辊4和导出压线辊7，导入压线辊4与导出压线辊7之间的清洗箱3内固定安装有清洗支架11，清洗支架11上固定安装有电机6和清洗轮5，清洗轮5上安装有毛刷，电机6与清洗轮5传动连接，导入压线辊4最低点与导出压线辊7最低点连线的正投影与清洗轮5相交；清洗箱3的侧壁内侧固定连接有成对设置竖向布置的导轨13，导轨13上开设有长条形的竖直滑槽14，导入压线辊4和/或导出压线辊7的两端分别上下活动连接在滑槽14内，导入压线辊4和/或导出压线辊7两端螺纹连接有定位螺母15，导入压线辊4和/或导出压线辊7通过定位螺母15定位在清洗箱3内。
