一种海洋淡水处理系统的制作方法

本实用新型主要涉及海洋淡水处理领域，具体是一种海洋淡水处理系统。

背景技术：

地球的总面积约为五亿一千万平方公里，其中海洋面积占70.8％，海洋的平均深度约为3800米，海水的总体积约为十三亿立方公里，海水占地球总水量的97％以上，其余约3％的水量分布在空气、江河、湖泊、冰川及地下。随着地面上可用的淡水越来越匮乏，从海水中提取可用的淡水显得越来越迫切。但是目前现有的海水淡化系统耗能较高，使得海水淡化的成本较高，而且现有的海水淡化系统，一般没有设置流量计，无法得知海水的处理量。

技术实现要素：

为了解决现有技术中的不足，本实用新型提供一种海洋淡水处理系统，本实用新型通过太阳能电池板、风力发电装置供电，节约能源，节约成本，通过第一液体流量计可以控制沉淀池的进水量，通过第二液体流量计可以控制蒸发器的进水量，从而实现海洋水的定量淡化处理，提高处理效果。

本实用新型为实现上述目的，通过以下技术方案实现：

一种海洋淡水处理系统,包括控制器、太阳能电池板、风力发电装置、蓄电池、第一水泵、进水管道、第一液体流量计、沉淀池、第二水泵、第二液体流量计、蒸发器、冷凝器、淡水池，所述蒸发器内设置电加热装置，所述太阳能电池板、风力发电装置均与蓄电池连接，所述蓄电池为第一水泵、第二水泵、电加热装置供电，所述第一水泵的进水口与海水连接，所述第一水泵的出水口与进水管道的一端连接，所述进水管道的另一端与沉淀池的进水口连通，所述进水管道上设置第一液体流量计，所述沉淀池的出水口与第二水泵的进水口连接，所述第二水泵的出水口通过水管与蒸发器的进口连通，所述水管上设置第二液体流量计，所述沉淀池的底部还设有污泥出口，所述污泥出口处设置污泥阀门，所述蒸发器的出口与冷凝器的进口连通，所述冷凝器的出口通过水管与淡水池连通，所述第一水泵、第一液体流量计、第二水泵、第二液体流量计、污泥阀门均与控制器连接。

所述淡水池设有若干个淡水出口，所述淡水出口处密封设置淡水出水管，所述淡水出水管伸入淡水池底部，所述淡水出水管上还设置淡水阀门，所述淡水阀门与控制器连接。

所述沉淀池内侧底部设置刮板，所述刮板与沉淀池滑动连接。

所述刮板为两个，对称设置于沉淀池内侧底部。

对比现有技术，本实用新型有益效果在于：

1、本实用新型通过太阳能电池板、风力发电装置供电，可以充分利用自然资源，从而节约能源，节约成本，且通过第一液体流量计可以控制沉淀池的进水量，通过第二液体流量计可以控制蒸发器的进水量，实现海洋水的定量淡化处理，提高处理效果。

2、淡水出水管和淡水阀门的设置，方便淡水的使用，多个淡水出水管的设置可以使淡水引流到不同的方位，提高不同方位的人们使用淡水的便利性。

3、刮板的设置，便于污泥的排出，且两个刮板对称设置于沉淀池内侧底部，提高污泥的排出效率。

附图说明

附图1是本实用新型的结构示意图。

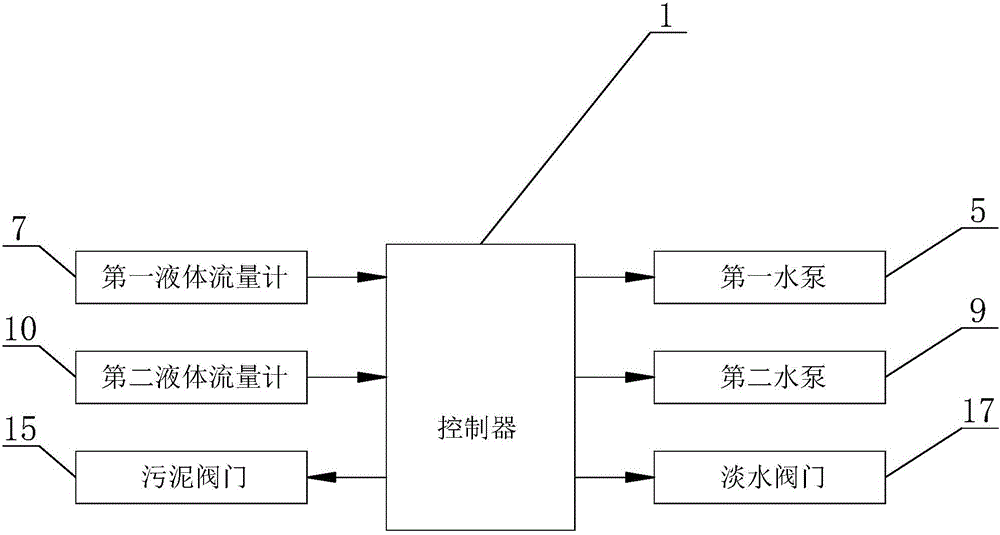

附图2是控制器的结构示意图。

附图中所示标号：1、控制器；2、太阳能电池板；3、风力发电装置；4、蓄电池；5、第一水泵；6、进水管道；7、第一液体流量计；8、沉淀池；9、第二水泵；10、第二液体流量计；11、蒸发器；12、冷凝器；13、淡水池；14、污泥出口；15、污泥阀门；16、淡水出水管；17、淡水阀门；18、电加热装置；19、刮板。

具体实施方式

结合附图和具体实施例，对本实用新型作进一步说明。应理解，这些实施例仅用于说明本实用新型而不用于限制本实用新型的范围。此外应理解，在阅读了本实用新型讲授的内容之后，本领域技术人员可以对本实用新型作各种改动或修改，这些等价形式同样落于本申请所限定的范围内。

一种海洋淡水处理系统,包括控制器1、太阳能电池板2、风力发电装置3、蓄电池4、第一水泵5、进水管道6、第一液体流量计7、沉淀池8、第二水泵9、第二液体流量计10、蒸发器11、冷凝器12、淡水池13，所述蒸发器11内设置电加热装置18，所述太阳能电池板2、风力发电装置3均与蓄电池4连接，所述蓄电池4为第一水泵5、第二水泵9、电加热装置18供电。所述第一水泵5的进水口与海水连接，所述第一水泵5的出水口与进水管道6的一端连接，所述进水管道6的另一端与沉淀池8的进水口连通，所述进水管道6上设置第一液体流量计7。所述沉淀池8的出水口与第二水泵9的进水口连接，所述第二水泵9的出水口通过水管与蒸发器11的进口连通，所述水管上设置第二液体流量计10。所述沉淀池8的底部还设有污泥出口14，所述污泥出口14处设置污泥阀门15。所述蒸发器11的出口与冷凝器12的进口连通，所述冷凝器12的出口通过水管与淡水池13连通。所述第一水泵5、第一液体流量计7、第二水泵9、第二液体流量计10、污泥阀门15均与控制器1连接。

通过第一水泵5抽取海水，然后经过沉淀池8沉淀后，上部清水通过第二水泵9抽取进入蒸发器11内，海水经蒸发后进入冷凝器12冷凝出淡水，然后将淡水存储在淡水池13内，供日常生活使用。第一水泵5、第二水泵9和蒸发器11的电加热装置18都是通过太阳能电池板2、风力发电装置3供电的，可以节约能源，减小海水淡化的成本。在进水管道6上设置第一液体流量计7，可以随时得知进入沉淀池8的海水量，当达到沉淀池8的处理范围时，通过控制器1控制第一水泵5关闭，不再将海水抽入沉淀池8内，从而使沉淀池8可以定量沉淀海水，提高沉淀效果，当沉淀池8沉淀完一批海水，并将海水抽入蒸发器11后，可以手动控制也可以通过控制器1控制第一水泵5的打开，将海水再次抽入沉淀池8内进行沉淀；在与蒸发器11的进口连通的水管上设置第二液体流量计10，可以随时得知进入蒸发器11的清水的量，当达到蒸发器11的处理能力时，控制器1控制第二水泵9关闭，不再将清水抽入蒸发器11内，当蒸发器11内的清水蒸发处理完成后，在通过手动控制也可以通过控制器1控制第二水泵9的打开。

为了便于淡水的使用，所述淡水池13设有若干个淡水出口，所述淡水出口处密封设置淡水出水管16，所述淡水出水管16伸入淡水池13底部，所述淡水出水管16上还设置淡水阀门17，所述淡水阀门17与控制器1连接，通过控制器1控制淡水阀门17的打开和闭合，从而可以随时取用淡水，且多个淡水出水管16的设置可以使淡水引流到不同的方位，提高不同方位的人们使用淡水的便利性。淡水出水管16上还可以设置抽水泵，便于淡水的抽取。

为了便于污泥的排出，所述沉淀池8内侧底部设置刮板19，所述刮板19与沉淀池8滑动连接，通过移动刮板19，使沉淀池8内的污泥向污泥出口14处移动，便于污泥的排出，刮板19上可以设置电机，通过电机控制刮板19的移动。

进一步的，所述刮板19为两个，对称设置于沉淀池8内侧底部，提高污泥的排出效率。
