一种河道生态治理技术中的新型微孔曝气管的制作方法

本实用新型属于河道生态修复技术领域，具体是涉及一种河道生态治理技术中的新型微孔曝气管。

背景技术：

在处理污水的方法中，好氧生物处理单元需要向污水供氧，现今普遍采用向污水鼓入空气的方式向污水供氧，向污水鼓入空气最常用的设备为微孔曝气管，既经济又简单。但是，现有微孔曝气管在进气管停止供气时，由于曝气管内压强差的影响，容易出现污水倒流至进气管内的现象，导致损坏，同时，由于结构上的缺陷，曝气孔容易被污泥堵塞，影响使用。

技术实现要素：

本实用新型主要是解决上述现有技术所存在的技术问题，提供一种河道生态治理技术中的新型微孔曝气管，通过在曝气管口上设置浮动防泥盖，曝气时被气流顶开，停止曝气时封闭曝气孔，以此防止曝气孔被污泥堵塞，通过在曝气管内设置单向阀，防止污水倒流进气管导致损害的情况发生，在进气管上端设置浮体，保证进气管正常工作，同时在进气管下端设置沉子，稳定性增加，使用上的局限性减小。

本实用新型的上述技术问题主要是通过下述技术方案得以解决的：一种河道生态治理技术中的新型微孔曝气管，包括进气管，所述进气管包括进气管上端和进气管下端，所述进气管上端设置浮体，所述进气管下端与沉子连接，所述进气管两侧对称设置若干曝气管，所述曝气管与曝气管口连接，所述曝气管口上设置曝气孔，所述曝气孔上设置浮动防泥盖，所述浮动防泥盖包括盖体，所述盖体下设置四个支杆，所述支杆与卡块连接。

作为优选，所述曝气管内设置单向阀。

作为优选，所述曝气管口上设置卡环。

本实用新型具有的有益效果：通过在曝气管口上设置浮动防泥盖，曝气时被气流顶开，停止曝气时封闭曝气孔，以此防止曝气孔被污泥堵塞，通过在曝气管内设置单向阀，防止污水倒流进气管导致损害的情况发生，在进气管上端设置浮体，保证进气管正常工作，同时在进气管下端设置沉子，稳定性增加，使用上的局限性减小。因此本实用新型具有结构简单、设计合理等特点。

附图说明

图1是本实用新型的一种结构示意图。

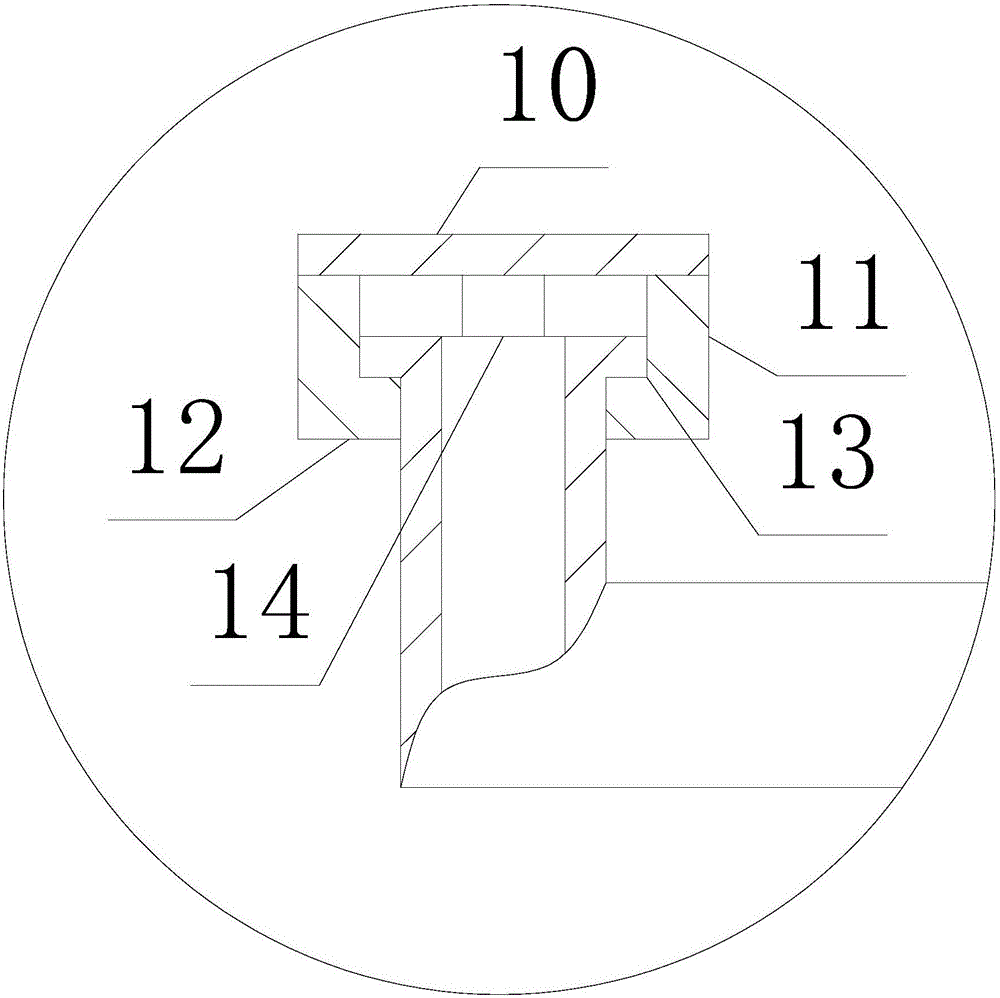

图2是图1中Ⅰ部放大的一种结构示意图。

图中：1、进气管上端；2、浮体；3、进气管；4、浮动防泥盖；5、曝气管口；6、单向阀；7、曝气管；8、进气管下端；9、沉子；10、盖体；11、支杆；12、卡块；13、卡环；14、曝气孔。

具体实施方式

下面通过实施例，并结合附图，对本实用新型的技术方案作进一步具体的说明。

实施例：一种河道生态治理技术中的新型微孔曝气管，如图1～图2所示，包括进气管，所述进气管包括进气管上端和进气管下端，所述进气管上端设置浮体，所述进气管下端与沉子连接，所述进气管两侧对称设置若干曝气管，所述曝气管与曝气管口连接，所述曝气管口上设置曝气孔，所述曝气孔上设置浮动防泥盖，所述浮动防泥盖包括盖体，所述盖体下设置四个支杆，所述支杆与卡块连接；所述曝气管内设置单向阀；所述曝气管口上设置卡环。

在实际应用中，通过在曝气管口上设置浮动防泥盖，曝气时被气流顶开，停止曝气时封闭曝气孔，以此防止曝气孔被污泥堵塞，通过在曝气管内设置单向阀，防止污水倒流进气管导致损害的情况发生，在进气管上端设置浮体，保证进气管正常工作，同时在进气管下端设置沉子，稳定性增加，使用上的局限性减小。

最后，应当指出，以上实施例仅是本实用新型较有代表性的例子。显然，本实用新型不限于上述实施例，还可以有许多变形。凡是依据本实用新型的技术实质对以上实施例所作的任何简单修改、等同变化与修饰，均应认为属于本实用新型的保护范围。
