一种医疗检测用洗板装置的制作方法

本实用新型涉及医疗检测领域，尤其涉及一种医疗检测用洗板装置。

背景技术：

洗板机(Thermo Scientific Plate Washer)洗板机是专门清洗酶标板的，一般和酶标仪配套使用。已经广泛地被用于医院、血站、卫生防疫站、试剂厂、研究室的酶标板清洗工作。

目前，现有洗板装置不具备在洗板混合液配配制控制装置，且废液回收不方便，并且只是简单的洗头冲洗，清洗效率低下。

技术实现要素：

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种医疗检测用洗板装置。

为了实现上述目的，本实用新型采用了如下技术方案：

一种医疗检测用洗板装置，包括箱体、清洗剂槽、清洗槽、控制面板、清洗盖、微型负压泵、泵进液口、泵出液口、节流阀、导液管、分油器、洗头、载物盘、震动器、渗漏孔和废液回收槽；所述箱体顶端设置有清洗槽和控制面板，箱体后侧设置有多个清洗剂槽；所述清洗槽内设置有载物盘，在载物盘与清洗槽底面之间设置有震动器，载物盘正上方设置有洗头；所述清洗槽顶端设置有清洗盖，清洗槽底面设置有渗漏孔；所述废液回收槽设置于清洗槽的渗漏孔下方；所述微型负压泵设置于箱体左侧，通过导液管将泵进液口与清洗剂槽连接，泵出液口与洗头连接；所述清洗剂槽与泵进液口之间的导液管上依次设置有节流阀和分油器。

进一步的，所述箱体地脚上设置有减震缓冲垫。

进一步的，所述清洗盖与清洗槽之间接触的地方设置有密封条。

进一步的，所述洗头的喷射头为可调节喷射头。

本实用新型的有益效果：本实用新型结构简单，通过调节阀控制清洗混合剂的配比，通过震动器使得霉板更易清洗，清洗废液回收更加方便，而且操作方便、高效、快捷。

附图说明

图1为本实用新型的结构示意图。

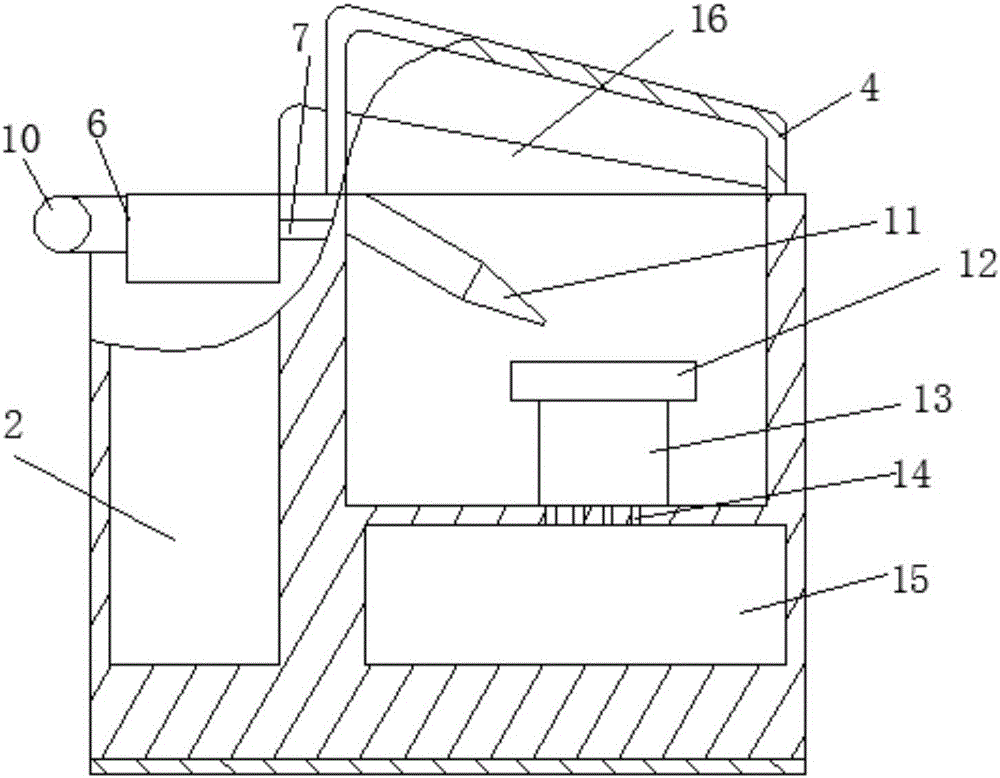

图2为本实用新型左视结构示意图。

图中：1、箱体；2、清洗剂槽；3、清洗槽；4、清洗盖；5、微型负压泵；6、泵进液口；7、泵出液口；8、节流阀；9、导液管；10、分油器；11、洗头；12、载物盘；13、震动器；14、渗漏孔；15、废液回收槽；16、控制面板。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

如图1和图2所示，一种医疗检测用洗板装置，包括箱体1、清洗剂槽2、清洗槽3、清洗盖4、微型负压泵5、泵进液口6、泵出液口7、节流阀8、导液管9、分油器10、洗头11、载物盘12、震动器13、渗漏孔14、废液回收槽15和控制面板16；所述箱体1顶端设置有清洗槽3和控制面板16，箱体1后侧设置有多个清洗剂槽2；所述清洗槽3内设置有载物盘12，在载物盘12与清洗槽3底面之间设置有震动器13，载物盘12正上方设置有洗头11；所述清洗槽3顶端设置有清洗盖4，清洗槽3底面设置有渗漏孔14；所述废液回收槽15设置于清洗槽3的渗漏孔14下方；所述微型负压泵5设置于箱体1左侧，通过导液管9将泵进液口6与清洗剂槽2连接，泵出液口7与洗头10连接；所述清洗剂槽2与泵进液口6之间的导液管9上依次设置有节流阀8和分油器10。

作为本实用新型的优选方案，所述箱体1地脚上设置有减震缓冲垫，缓冲箱体1的震动。

作为本实用新型的优选方案，所述清洗盖4与清洗槽3之间接触的地方设置有密封条，防止清洗过程中清洗剂渗出。

作为本实用新型的优选方案，所述洗头11的喷射头为可调节喷射头，使得清洗更加容易。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
