一种防堵塞曝气设备的制作方法

本实用新型涉及污水处理领域的用于好氧生化处理的曝气设备，更具体地说，涉及一种防堵塞曝气设备。

背景技术：

在环境污染日益严重的今天，如何治理水污染已经成为急需解决的问题，尤其是工业废水和生活污水的处理，其主要是采用微生物的新陈代谢来进行，而这一过程不能缺少氧气的参与，因此如何将空气中的氧气高效率的转移到废水当中，从而被生物有效利用，成为众多环保企业钻研的重要课题。随着水体的污染加重，富营养化问题日渐突出，其中氨氮和总磷的超标成为诸多企业头疼的问题。但是不管是BOD的去除还是氨氮的硝化，均少不了氧气的参与，因此曝气设备成为废水处理的重要设备。

曝气设备是给水生物预处理、污水生物处理的关键性设备，其功能是将空气中的氧转移到曝气池液体中，以供给好氧微生物所需要的氧量，达到生物处理的目的。目前，国家对污水排放的要求越来越高。在污水处理中，特别是脱氮除磷工艺中，高效可靠的曝气设备发挥着重要的作用。曝气机械种类繁多，结构各异，尤其是潜水曝气机，以其使用维护简单、高效、低成本的特点，得到了大多数消费者的青睐。

现有技术中关于潜水曝气机，已有大量技术方案公开，例如专利公开号：CN 104045147 A，公开日：2014年9月17日，发明创造名称为：一种深水曝气机，该申请案公开了一种深水曝气机，由潜水泵和射流泵两大部分组成，射流泵部件又由喷嘴、消声器、进气管、混气室、扩散管等零件组成，潜水曝气机采用了射流泵的原理，液气射流泵，其中的两相流动，从喷嘴出口到喉管出口，起初气液两相都是连续相，然后液体射流破碎，气体保持为连续相而液体成为分散相，然后液滴不断融合，液体又变成了连续相，气体成了分散相，在9m的水压下，水气混合均匀，射流有力，产生的气泡细密、均匀，且在水下滞留的时间长，大大提高了氧气的溶解效率。但是，其中的潜水泵和目前市面上的潜水泵一样是在水下工作，在其进水的一端设置了带有通孔的网罩，以防止较大的杂物被吸入泵体而造成堵塞。但是在实际使用时，水中的细小杂物以及泥沙仍旧容易将网罩上的通孔堵塞，进而影响到潜水泵的正常工作。

关于如何提高潜水泵的防堵塞能力，现有技术中已提出一些具体的技术方案，如专利公开号：CN 204025021 U，公开日2014年12月17日，发明创造名称为：潜水泵，该申请案公开了一种潜水泵，包括泵体，泵体一侧设有网罩，网罩上设有若干列通孔，网罩远离泵体的设有一固定环，泵体上活动套设有一滑环，固定环靠近滑环的一侧沿泵体的长度方向设有若干上连杆，滑环靠近固定环的一侧沿泵体的长度方向设有若干下连杆，上连杆与下连杆的数量相等并且一一对应；上连杆与固定环铰接，下连杆与滑环铰接，上连杆与相对应的下连杆铰接。该申请案虽然能够防止较大体积的漂浮物将其网罩上的通孔堵住，但是水中细小杂物以及泥沙仍旧容易将网罩上的通孔堵塞，进而影响到潜水泵的正常工作。

综上所述，如何巧妙地设计出一种具有良好防堵塞功能的曝气设备，是现有技术中亟需解决的技术难题。

技术实现要素：

1.实用新型要解决的技术问题

本实用新型的目的在于克服现有技术中的上述不足，提供了一种具有良好防堵塞功能的曝气设备。

2.技术方案

为达到上述目的，本实用新型提供的技术方案为：

本实用新型的防堵塞曝气设备，包括泵体和排水管，所述泵体放置于水处理池内，所述排水管一端与泵体连通，另一端伸出到达所述水处理池液面以上位置；

还包括过滤罩和通气部，所述过滤罩上设有通孔，所述过滤罩将所述泵体的四周围起来，所述通气部将所述过滤罩内部与所述水处理池液面以上位置相连通。

作为本实用新型的防堵塞曝气设备更进一步的改进，还包括曝气喷嘴，所述排水管位于所述水处理池液面以上位置的一端与所述曝气喷嘴连通。

作为本实用新型的防堵塞曝气设备更进一步的改进，还包括顶盖，所述顶盖安装于所述过滤罩的顶部，所述通气部的一端与所述顶盖上的通孔连通，另一端伸出到达所述水处理池液面以上位置。

作为本实用新型的防堵塞曝气设备更进一步的改进，还包括底板，所述底板安装于所述过滤罩的底部，所述泵体固定于所述底板上。

作为本实用新型的防堵塞曝气设备更进一步的改进，所述顶盖和所述底板均为上小下大的锥形结构。

作为本实用新型的防堵塞曝气设备更进一步的改进，所述过滤罩为上、下端面开口的圆筒形结构。

作为本实用新型的防堵塞曝气设备更进一步的改进，所述通气部为自所述过滤罩顶部向所述水处理池液面以上位置延伸的固定管。

作为本实用新型的防堵塞曝气设备更进一步的改进，所述通气部为橡胶管。

作为本实用新型的防堵塞曝气设备更进一步的改进，所述过滤罩采用不锈钢丝网围成。

作为本实用新型的防堵塞曝气设备更进一步的改进，所述过滤罩采用铸铁制造。

3.有益效果

采用本实用新型提供的技术方案，与现有技术相比，具有如下有益效果：

(1)本实用新型的防堵塞曝气设备，大大避免了细小杂物以及泥沙在过滤罩上大量吸附而造成的堵塞现象，过滤罩周围的细小杂物以及泥沙不易扰动，水质清澈，显著延长了清洗过滤罩的周期。

(2)本实用新型中，泵体在水处理池内抽吸水时，水中的细小杂物以及泥沙不被抽取，相比于传统潜水泵，提高了抽水效率，节约了能源，提高了泵体的使用寿命。

(3)本实用新型的防堵塞曝气设备可广泛用于庭园池、观赏池、生物小区池、室外游泳池、贮水池、湖泊、水库等场合，应用范围广泛。

(4)本实用新型中，当泵体在过滤罩内部运行时，会在过滤罩内部和外部之间形成压力差，从而使得过滤罩外部的水源源不断地被吸入过滤罩内部的泵体，从而从与泵体连通的排水管排出，由于排水管伸出到达水处理池液面以上位置并与曝气喷嘴连通，最终使得被泵体抽吸的水在曝气喷嘴的喷洒下在空气充分分散开并最终落入水处理池，从而显著增加了水处理池中的含氧量，对水体起到净化作用。

(5)本实用新型中，过滤罩上设有通孔，过滤罩将泵体的四周围起来，通过过滤罩上设有的通孔能够将水中尺寸较大的杂物过滤掉，以防止较大的杂物被吸入泵体而造成堵塞；为了防止水中的细小杂物以及泥沙仍旧容易将过滤罩上的通孔堵塞，进而影响到泵体的正常工作，本实用新型中通过通气部将过滤罩内部与水处理池液面以上位置相连通，使过滤罩内部与外界的大气相连通，进而使得过滤罩内部和外部之间的压力差减小，使得过滤罩外部的水缓慢进入过滤罩内部被泵体抽取，由于水流速度显著降低，过滤罩周围的细小杂物以及泥沙不容易因扰动而被吸附到过滤罩上，大大避免了细小杂物以及泥沙在过滤罩上大量吸附而造成的堵塞现象。

(6)本实用新型中，过滤罩为上、下端面开口的圆筒形结构，圆筒形结构的过滤罩设计使得过滤罩内部和外部之间形成的压力差在纵向上保持一定的均匀性，过滤罩采用不锈钢丝网围成，不锈钢丝网上的网格孔直接作为过滤较大杂物的通孔，通气部为自过滤罩顶部向水处理池液面以上位置延伸的固定管，将通气部直接固定在过滤罩顶部，结构简单，制造方便。

(7)本实用新型中，顶盖安装于过滤罩的顶部，通气部的一端与顶盖上的通孔连通，另一端伸出到达水处理池液面以上位置，通过顶盖可方便地安装通气部，且通气部为橡胶管，可根据水处理池的深度相适应的调整上述橡胶管的长度，以使得橡胶管的一端始终伸出到达水处理池液面以上位置与大气连通。

(8)本实用新型中，底板安装于过滤罩的底部，泵体固定于底板上，底板的安装为泵体的固定提供了基础；其中，过滤罩采用铸铁制造，为顶盖和底板的安装提供了强度保证，其中，在铸铁制造的过滤罩上冲孔作为过滤较大杂物的通孔。

(9)本实用新型中，顶盖和底板均为上小下大的锥形结构，落在顶盖和底板上的泥沙等固体颗粒会顺着其上表面滑落，避免了泥沙等固体颗粒在顶盖和底板上的堆积。

附图说明

为了更清楚地说明本实用新型实施例的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，应当理解，以下附图仅示出了本实用新型的某些实施例，因此不应被看作是对范围的限定，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他相关的附图。

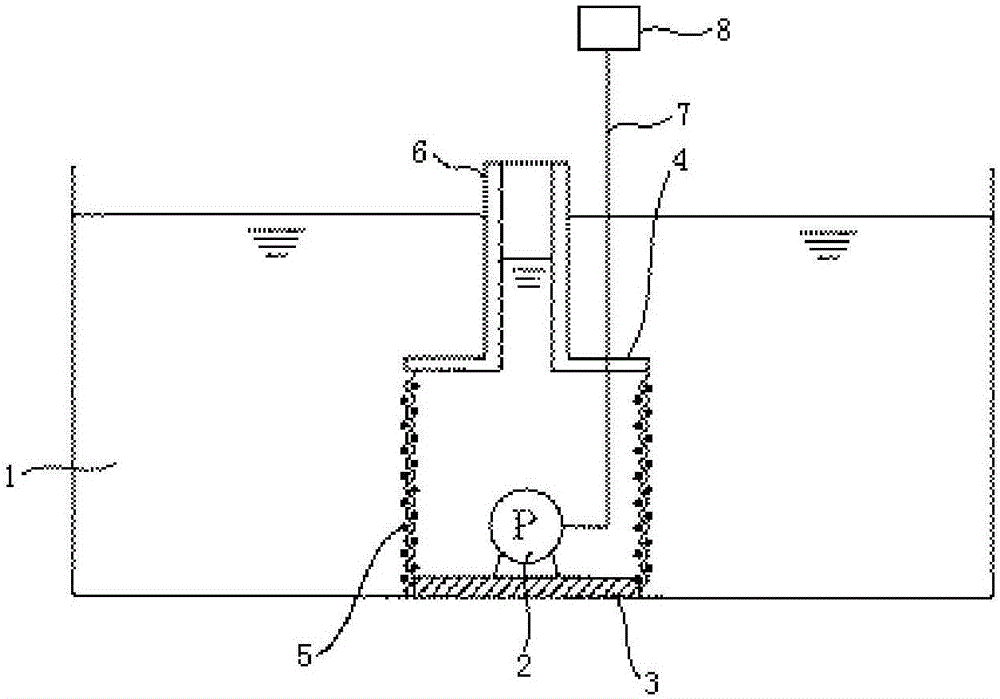

图1为实施例1的防堵塞曝气设备的结构示意图；

图2为实施例2的防堵塞曝气设备的结构示意图。

示意图中的标号说明：

1、水处理池；2、泵体；3、底板；4、顶盖；5、过滤罩；6、通气部；7、排水管；8、曝气喷嘴。

具体实施方式

为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。因此，以下对在附图中提供的本实用新型的实施例的详细描述并非旨在限制要求保护的本实用新型的范围，而是仅仅表示本实用新型的选定实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

目前市面上的潜水泵在水下工作，在其进水的一端设置了带有通孔的网罩，以防止较大的杂物被吸入泵体而造成堵塞。但是在实际使用时，水中的细小杂物以及泥沙仍旧容易将网罩上的通孔堵塞，进而影响到潜水泵的正常工作。本实用新型提供了一种具有良好防堵塞功能的曝气设备，巧妙地解决了上述技术问题。

为进一步了解本实用新型的内容，结合附图和实施例对本实用新型作详细描述。

实施例1

结合图1，本实施例的防堵塞曝气设备，包括泵体2、排水管7、过滤罩5、通气部6和曝气喷嘴8，泵体2放置于水处理池1内，排水管7一端与泵体2连通，另一端伸出到达水处理池1液面以上位置并与曝气喷嘴8连通。过滤罩5上设有通孔，过滤罩5将泵体2的四周围起来，通气部6将过滤罩5内部与水处理池1液面以上位置相连通。过滤罩5为上、下端面开口的圆筒形结构，过滤罩5采用不锈钢丝网围成，通气部6为自过滤罩5顶部向水处理池1液面以上位置延伸的固定管。

本实施例中，当泵体2在过滤罩5内部运行时，会在过滤罩5内部和外部之间形成压力差，从而使得过滤罩5外部的水源源不断地被吸入过滤罩5内部的泵体2，从而从与泵体2连通的排水管7排出，由于排水管7伸出到达水处理池1液面以上位置并与曝气喷嘴8连通，最终使得被泵体2抽吸的水在曝气喷嘴8的喷洒下在空气充分分散开并最终落入水处理池1，从而显著增加了水处理池1中的含氧量，对水体起到净化作用；为了提高曝气喷嘴8喷洒出的水中的含氧量，可在排水管7上靠近曝气喷嘴8的位置安装引气管，该引气管为一L形的通管，引气管的顶部开口远远高于曝气喷嘴8所在的高度，以防止水从引气管中直接排出，且引气管可一次设置多根。其中，过滤罩5上设有通孔，过滤罩5将泵体2的四周围起来，通过过滤罩5上设有的通孔能够将水中尺寸较大的杂物过滤掉，以防止较大的杂物被吸入泵体2而造成堵塞。为了防止水中的细小杂物以及泥沙仍旧容易将过滤罩5上的通孔堵塞，进而影响到泵体2的正常工作，本实施例中通过通气部6将过滤罩5内部与水处理池1液面以上位置相连通，使过滤罩5内部与外界的大气相连通，进而使得过滤罩5内部和外部之间的压力差减小，使得过滤罩5外部的水缓慢进入过滤罩5内部被泵体2抽取，由于水流速度显著降低，过滤罩5周围的细小杂物以及泥沙不容易因扰动而被吸附到过滤罩5上，大大避免了细小杂物以及泥沙在过滤罩5上大量吸附而造成的堵塞现象。本实施例中，过滤罩5为上、下端面开口的圆筒形结构，圆筒形结构的过滤罩5设计使得过滤罩5内部和外部之间形成的压力差在纵向上保持一定的均匀性，过滤罩5采用不锈钢丝网围成，不锈钢丝网上的网格孔直接作为过滤较大杂物的通孔，通气部6为自过滤罩5顶部向水处理池1液面以上位置延伸的固定管，将通气部6直接固定在过滤罩5顶部，结构简单，制造方便。

实施例2

结合图2，本实施例的防堵塞曝气设备，其结构与实施例1基本相同，其不同之处在于：还包括顶盖4和底板3，顶盖4安装于过滤罩5的顶部，通气部6为橡胶管，通气部6的一端与顶盖4上的通孔连通，另一端伸出到达水处理池1液面以上位置。过滤罩5采用铸铁制造，底板3安装于过滤罩5的底部，泵体2固定于底板3上。顶盖4和底板3均为上小下大的锥形结构。

本实施例中，顶盖4安装于过滤罩5的顶部，通气部6的一端与顶盖4上的通孔连通，另一端伸出到达水处理池1液面以上位置，通过顶盖4可方便地安装通气部6，且通气部6为橡胶管，可根据水处理池1的深度相适应的调整上述橡胶管的长度，以使得橡胶管的一端始终伸出到达水处理池1液面以上位置与大气连通。本实施例中，底板3安装于过滤罩5的底部，泵体2固定于底板3上，底板3的安装为泵体2的固定提供了基础，且为了使泵体2远离水处理池1底面的泥沙等固体颗粒，可在底板3的下方安装支撑支架，从而将泵体2的安装位置提高，避免泵体2吸附到水处理池1底面的泥沙等固体颗粒，提高泵体2的使用寿命。其中，过滤罩5采用铸铁制造，为顶盖4和底板3的安装提供了强度保证，其中，在铸铁制造的过滤罩5上冲孔作为过滤较大杂物的通孔。本实施例中，顶盖4和底板3均为上小下大的锥形结构，落在顶盖4和底板3上的泥沙等固体颗粒会顺着其上表面滑落，避免了泥沙等固体颗粒在顶盖4和底板3上的堆积。

本实施例的防堵塞曝气设备，大大避免了细小杂物以及泥沙在过滤罩5上大量吸附而造成的堵塞现象，改变了传统潜水泵在使用一定时间后底部容易发生淤塞的现象，本实施例中，过滤罩5周围的细小杂物以及泥沙不易扰动，水质清澈，显著延长了清洗过滤罩5的周期；同时，传统潜水泵在抽水时，容易将水中的细小杂物以及泥沙抽取后排出，本实施例中泵体2在水处理池1内抽吸水时，水中的细小杂物以及泥沙不被抽取，相比于传统潜水泵，提高了抽水效率，节约了能源，提高了泵体2的使用寿命。本实施例的防堵塞曝气设备可广泛用于庭园池、观赏池、生物小区池、室外游泳池、贮水池、湖泊、水库等场合，应用范围广泛。

以上示意性的对本实用新型及其实施方式进行了描述，该描述没有限制性，附图中所示的也只是本实用新型的实施方式之一，实际的结构并不局限于此。所以，如果本领域的普通技术人员受其启示，在不脱离本实用新型创造宗旨的情况下，不经创造性的设计出与该技术方案相似的结构方式及实施例，均应属于本实用新型的保护范围。
