AOA+膜池污水处理装置的制作方法

本技术涉及污水处理，尤其涉及一种aoa+膜池污水处理装置。

背景技术：

1、aoa工艺主要是通过调整空间时序将缺氧池后置，省去内回流，形成厌氧-好氧-缺氧的生物处理流程。膜池工艺是把生物处理与膜分离相结合的一种组合工艺。将aoa工艺与膜池工艺相结合进行污水处理，可形成水质和生物安全性高的优质再生水。但是污水来水常因天气、时段或者其它因素造成污水量、水质具有较大的波动性，当污水量较少时，系统长期处于低负荷运行状态，势必造成污泥老化，出现污泥膨胀，影响系统运行。

技术实现思路

1、针对现有技术的不足，本实用新型提供一种aoa+膜池污水处理装置，该装置将aoa工艺与膜池工艺相结合进行污水处理，并通过监测仪实时监测污水来水的流量或浓度，当污水量较大或水质较差时，通过配水池选择aoa+膜池全套装置进行污水处理，当污水量较少或水质较好时，通过配水池选择缺氧池、膜池两个池体进行污水处理，进而调节系统的冲击负荷，保持稳定合格的出水水质，同时防止系统长期处于低负荷运行状态，造成污泥老化。

2、本实用新型采用的技术方案是：

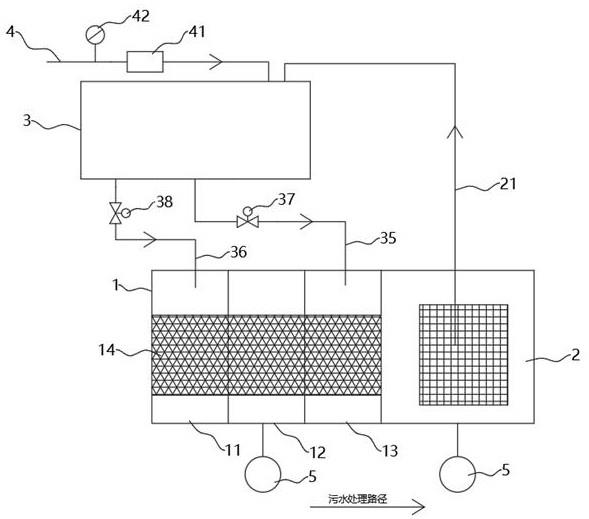

3、一种aoa+膜池污水处理装置，包括：

4、aoa反应器，具有依次连接的厌氧池、好氧池、缺氧池；所述好氧池设置有曝气风机；

5、膜池，与所述缺氧池相连；所述膜池也设置有曝气风机；

6、配水池，其通过第一进水管与所述缺氧池相连，通过第二进水管与所述厌氧池相连；所述第一进水管上设置有第一电磁阀，所述第二进水管上设置有第二电磁阀；

7、来水管道，与所述配水池相连，其上设置有监测仪。

8、在本申请公开的aoa+膜池污水处理装置中，所述配水池内沿污水处理路径设置有两个依次升高的隔板，将所述配水池依次划分为混合区、第一出水区、第二出水区；所述混合区与所述来水管道相连；所述第一出水区与所述缺氧池通过所述第一进水管相连，所述第二出水区与所述厌氧池通过所述第二进水管相连。

9、在本申请公开的aoa+膜池污水处理装置中，两个所述隔板的高度可调。

10、在本申请公开的aoa+膜池污水处理装置中，所述监测仪为浓度监测仪或/和流量监测仪。

11、在本申请公开的aoa+膜池污水处理装置中，所述浓度监测仪为氨氮监测仪、cod监测仪或tn监测仪。

12、在本申请公开的aoa+膜池污水处理装置中，所述装置还包括plc控制器，所述plc控制器分别与所述浓度监测仪、流量监测仪、曝气风机、第一电磁阀、第二电磁阀相连；所述plc控制器可根据浓度监测仪、流量监测仪的监测数据，控制曝气风机、第一电磁阀、第二电磁阀的打开或关闭。

13、在本申请公开的aoa+膜池污水处理装置中，所述膜池设置有硝化液回流管道，所述硝化液回流管道与所述混合区相连。

14、在本申请公开的aoa+膜池污水处理装置中，所述厌氧池、好氧池、缺氧池内均设置有填料。

15、本实用新型的有益效果是：

16、本申请通过监测仪实时监测污水来水的流量或浓度，在污水来水的流量或浓度较大时，选择aoa+膜池全套装置进行污水处理，调节系统的冲击负荷，以保证达到稳定合格的出水水质；在污水来水的流量或浓度较小时，仅选择缺氧池和膜池两个池体进行污水处理，进而避免系统长期处于低负荷运行状态，造成污泥老化。

技术特征：

1.一种aoa+膜池污水处理装置，其特征在于，包括：

2.根据权利要求1所述的aoa+膜池污水处理装置，其特征在于，所述配水池内沿污水处理路径设置有两个依次升高的隔板，将所述配水池依次划分为混合区、第一出水区、第二出水区；所述混合区与所述来水管道相连；所述第一出水区与所述缺氧池通过所述第一进水管相连，所述第二出水区与所述厌氧池通过所述第二进水管相连。

3.根据权利要求2所述的aoa+膜池污水处理装置，其特征在于，两个所述隔板的高度可调。

4.根据权利要求2所述的aoa+膜池污水处理装置，其特征在于，所述监测仪为浓度监测仪或/和流量监测仪。

5.根据权利要求4所述的aoa+膜池污水处理装置，其特征在于，所述浓度监测仪为氨氮监测仪、cod监测仪或tn监测仪。

6.根据权利要求4所述的aoa+膜池污水处理装置，其特征在于，所述装置还包括plc控制器，所述plc控制器分别与所述浓度监测仪、流量监测仪、曝气风机、第一电磁阀、第二电磁阀相连；所述plc控制器可根据浓度监测仪、流量监测仪的监测数据，控制曝气风机、第一电磁阀、第二电磁阀的打开或关闭。

7.根据权利要求2所述的aoa+膜池污水处理装置，其特征在于，所述膜池设置有硝化液回流管道，所述硝化液回流管道与所述混合区相连。

8.根据权利要求1所述的aoa+膜池污水处理装置，其特征在于，所述厌氧池、好氧池、缺氧池内均设置有填料。

技术总结
本技术公开了一种AOA+膜池污水处理装置，属于污水处理技术领域，该装置包括AOA反应器，具有依次连接的厌氧池、好氧池、缺氧池；好氧池设置有曝气风机；膜池，与缺氧池相连；膜池也设置有曝气风机；配水池，其通过第一进水管与缺氧池相连，通过第二进水管与厌氧池相连；第一进水管上设置有第一电磁阀，第二进水管上设置有第二电磁阀；来水管道，与配水池相连，其上设置有监测仪。该装置将AOA工艺与膜池工艺相结合进行污水处理，并通过监测仪实时监测污水来水的流量或浓度，再根据污水来水的流量或浓度选择合适的生化反应池，保持稳定合格的出水水质。

技术研发人员：何京钟,易洋,毕永伟,孙竟,刘羿,陈超
受保护的技术使用者：中建环能科技股份有限公司
技术研发日：20230104
技术公布日：2024/1/12
