一种便携式磨钻工装

本技术涉及钻头领域，特别涉及一种便携式磨钻工装。

背景技术：

1、当钻孔用的麻花钻钻头经过一段时间的切削后，其主切削刃及主后刀面将产生严重的磨损和钝化现象，从而影响到工作效率和工件加工质量，需要将钻头重新刃磨。目前钻头重新刃磨绝大多数都是依靠工人自己徒手刃磨。由于手工刃磨操作稳定性差、不宜控制、刀具角度难以控制准确等问题，影响了钻头刃磨质量的好坏。

2、所以亟需一种小巧又便于携带的磨钻工装。

技术实现思路

1、为实现上述目的，本实用新型采用以下具体技术方案：

2、一种便携式磨钻工装，包括角磨机、固定支撑所述角磨机的辅助支撑座、带角度线的刃磨台和支撑所述刃磨台的伸缩架；

3、所述伸缩架上连接有支撑杆，所述支撑杆用以固定连接所述刃磨台；

4、所述伸缩架滑动地设置在所述辅助支撑座上，调整所述伸缩架与所述辅助支撑座之间的滑动距离可改变所述刃磨台与所述角磨机之间的远近。

5、进一步的，所述辅助支撑座上设置有水平滑动套，所述伸缩架的一端穿设过所述水平滑动套，所述水平滑动套的顶部连接有水平顶丝，所述水平顶丝向下运动时可将所述伸缩架的一端锁定在所述水平滑动套内。

6、进一步的，所述刃磨台的高度可调节，所述伸缩架的另一端固定有竖直滑动套，所述支撑杆滑动地设置在所述竖直滑动套内，所述竖直滑动套穿设有竖直顶丝，所述竖直顶丝用以将所述支撑杆锁定在所述竖直滑动套上。

7、进一步的，辅助支撑座包括底座、分别固定在所述底座两端上的第一固定环和第二固定环；

8、所述第一固定环和所述第二固定环分别套接在所述角磨机的两端；

9、所述第一固定环和所述第二固定环可打开或关闭。

10、进一步的，所述底座固定有第一支撑环，所述第一支撑环固定支撑位于同一竖直面上的所述第一固定环，所述第一支撑环位于所述底座靠近所述刃磨台的一端。

11、本实用新型能够取得以下技术效果：

12、提供了一种可以将钻头按在刃磨台上，利用角磨机磨削钻头的工装。其简单适用；可作为初学者教学用具。另具有便携、移动方便、体积小、重量轻的优点，一人可操作。尤其适合12mm以下的碳钢钻头刃磨。刃磨台的角度线精准，配合制作的刃磨辅助工具，能够方便精准的磨削钻头。具有适用范围广、打磨稳定性强、可确保打磨质量的优点。还适合所有碳钢麻花钻的刃磨，提高工作效率，减轻劳动强度，切安全可靠。

技术特征：

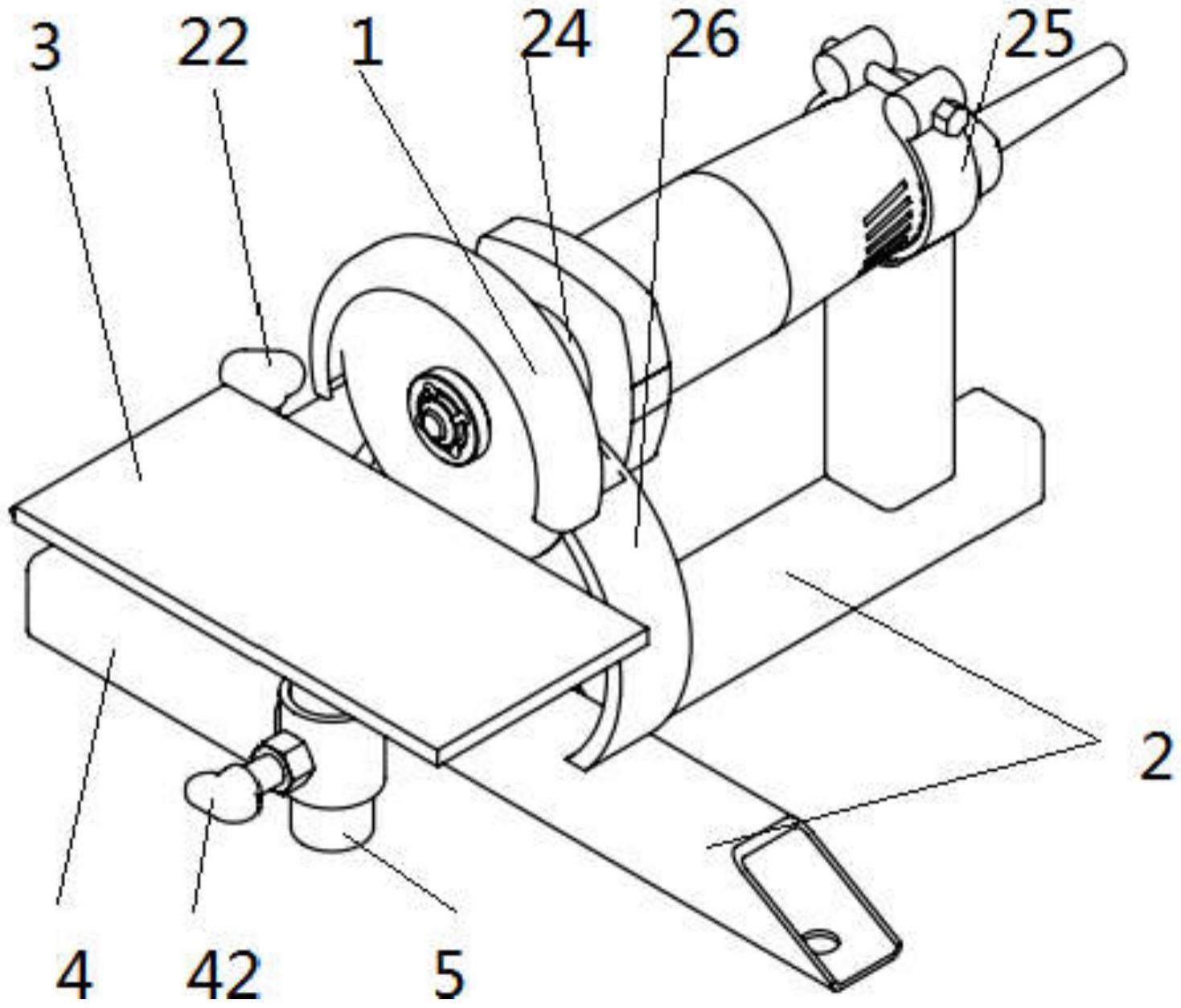

1.一种便携式磨钻工装，其特征在于，包括角磨机(1)、固定支撑所述角磨机(1)的辅助支撑座(2)、带角度线的刃磨台(3)和支撑所述刃磨台(3)的伸缩架(4)；

2.根据权利要求1所述的一种便携式磨钻工装，其特征在于，所述辅助支撑座(2)上设置有水平滑动套(21)，所述伸缩架(4)的一端穿设过所述水平滑动套(21)，所述水平滑动套(21)的顶部连接有水平顶丝(22)，所述水平顶丝(22)向下运动时可将所述伸缩架(4)的一端锁定在所述水平滑动套(21)内。

3.根据权利要求2所述的一种便携式磨钻工装，其特征在于，所述刃磨台(3)的高度可调节，所述伸缩架(4)的另一端固定有竖直滑动套(41)，所述支撑杆(5)竖直方向滑动地设置在所述竖直滑动套(41)内，所述竖直滑动套(41)穿设有竖直顶丝(42)，所述竖直顶丝(42)用以将所述支撑杆(5)锁定在所述竖直滑动套(41)上。

4.根据权利要求1所述的一种便携式磨钻工装，其特征在于，辅助支撑座(2)包括底座(23)、分别固定在所述底座(23)两端上的第一固定环(24)和第二固定环(25)；

5.根据权利要求4所述的一种便携式磨钻工装，其特征在于，所述底座(23)固定有第一支撑环(26)，所述第一支撑环(26)固定支撑位于同一竖直面上的所述第一固定环(24)，所述第一支撑环(26)位于所述底座(23)靠近所述刃磨台(3)的一端。

技术总结
本技术提供了一种便携式磨钻工装，包括角磨机、固定支撑角磨机的辅助支撑座、带角度线的刃磨台和支撑刃磨台的伸缩架；伸缩架上连接有支撑杆，支撑杆用以固定连接刃磨台；伸缩架滑动地设置在辅助支撑座上，调整伸缩架与辅助支撑座之间的滑动距离可改变刃磨台与角磨机之间的远近。本新型提供了一种利用角磨机磨钻的工装。具有移动方便、体积小、重量轻的特点，一人可操作。另外该工装简单适用，可作为初学者教学用具。

技术研发人员：顾秀花,赵卫斌,张凤明,李秉权,吴建军,边琳芳,曹霞
受保护的技术使用者：吉林大学
技术研发日：20230104
技术公布日：2024/1/12
