一种水体循环式粉尘气体过滤罐的制作方法

本发明涉及一种化工设备，具体是一种水体循环式粉尘气体过滤罐。

背景技术：

工业除尘装置，是将工厂生产环境中的粉尘颗粒去除，或者把空气中的悬浮颗粒变为乳状然后收集，用来保护工人的身体健康，同时随着产业升级和制造业的进步，工厂室内的悬浮颗粒也会使产品质量降低。当前市场中设备粉尘吸收不够彻底，喷淋装置很难实现全方位的喷淋，而且不能够将收集后粉尘颗粒中的水分去除，极大的浪费水资源。本发明提出了一下解决方式。

技术实现要素：

本发明的目的在于提供一种水体循环式粉尘气体过滤罐，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：

一种水体循环式粉尘气体过滤罐，包括缓冲座、过滤罐、上端盖、喷淋装置、第一伺服电机、螺旋输送机、壳体、第二伺服电机和轴承；所述过滤罐一端设置有粉尘进气管，过滤罐的另一端设置有第一伺服电机和螺旋输送机，过滤罐的底端与缓冲座固定连接，过滤罐是由钢材制成；所述粉尘进气管贯穿过滤罐固定设置，粉尘进气管上镂空有通孔，粉尘进气管是由PVC材料制成；所述上端盖上设置有导管、喷淋装置和水箱，上端盖通过螺栓和螺母配合与过滤罐紧固连接；所述导管贯穿上端盖固定设置，导管的另一端与尾气吸收罐固定连接；所述尾气吸收罐的内部设置有气体过滤层；所述喷淋装置贯穿上端盖固定设置，喷淋装置是由壳体、第二伺服电机、第一齿轮、轴承、第二齿轮、出水总管和出水支管，喷淋装置与水箱连接；所述水箱的底端固定设置在上端盖的顶端，水管贯穿水箱设置，水管的另一端与自吸泵固定连接；所述水管与积水箱连接，自吸泵与水管固定连接；所述第一伺服电机的底端通过螺栓与过滤罐固定连接，第一伺服电机的下端设置有涡轮；所述螺旋输送机与过滤罐固定连接，螺旋输送机的内部均匀设置有螺旋叶片，螺旋输送机的底端镂空有孔；所述第二伺服电机固定设置在壳体的上端，第二伺服电机的下端设置有第一齿轮；所述第一齿轮与第二齿轮啮合，第二齿轮与水管固定连接。

作为本发明进一步的方案：所述轴承固定安装在壳体上，轴承与水管固定连接。

作为本发明进一步的方案：所述出水总管的下端均匀设置有出水支管。

作为本发明再进一步的方案：所述出水支管为圆柱形由PVC材料制成。

与现有技术相比，本发明的有益效果是：

本发明结构设计合理，上端盖与过滤罐活动连接便于拆卸清洗粉尘气体过滤罐；气体过滤层便于过滤残留的粉尘气体；喷淋装置能够在过滤罐中实现全方位喷淋；螺旋输送机能够将粉尘水浆挤压分离，同时能够实现水循环利用；本发明的设计极大的提高了粉尘的吸收效率，同时能够将收集后的粉尘中的水分过滤实现水循环利用。

附图说明

图1为水体循环式粉尘气体过滤罐的结构示意图。

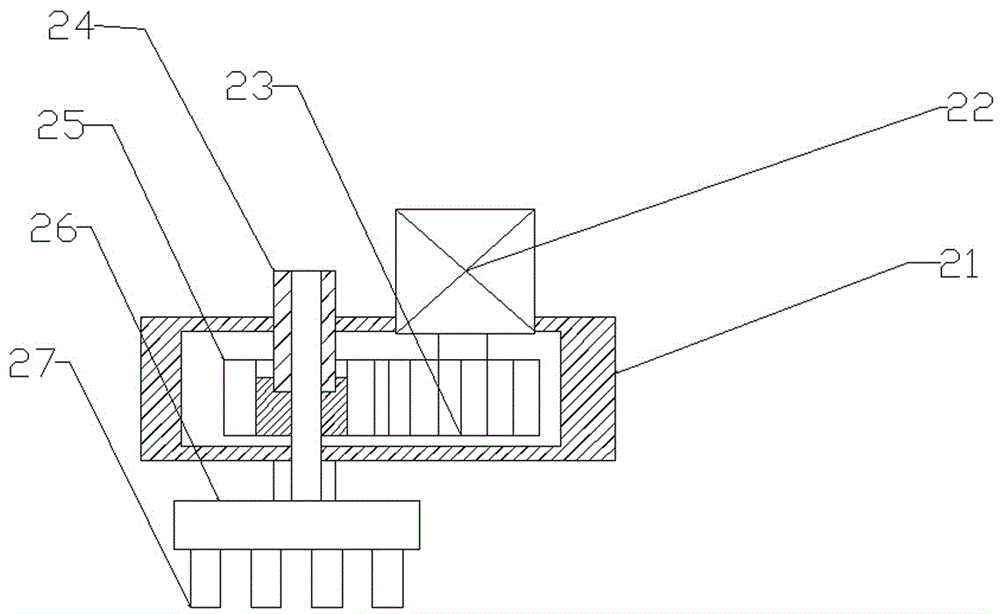

图2为水体循环式粉尘气体过滤罐中喷淋装置的结构示意图。

图中：1-缓冲座，2-过滤罐，3-粉尘进气管，4-通孔，5-螺栓，6-上端盖，7-螺母，8-尾气吸收罐，9-气体过滤层，10-导管，11-喷淋装置，12-水箱，13-水管，14-自吸泵，15-第一伺服电机，16-涡轮，17-蜗杆，18-螺旋输送机，19-螺旋叶片，20-积水箱，21-壳体，22-第二伺服电机，23-第一齿轮，24-轴承，25-第二齿轮，26-出水总管，27-出水支管。

具体实施方式

下面结合具体实施方式对本专利的技术方案作进一步详细地说明。

请参阅图1-2，一种水体循环式粉尘气体过滤罐，包括缓冲座1、过滤罐2、上端盖6、喷淋装置11、第一伺服电机15、螺旋输送机18、壳体21、第二伺服电机22和轴承24；所述过滤罐2一端设置有粉尘进气管3，过滤罐2的另一端设置有第一伺服电机15和螺旋输送机18，过滤罐2的底端与缓冲座1固定连接，过滤罐2是由钢材制成；所述粉尘进气管3贯穿过滤罐2固定设置，粉尘进气管3上镂空有通孔4，粉尘进气管3是由PVC材料制成，粉尘通过粉尘进气管3进入然后从通孔4排出；所述上端盖6上设置有导管10、喷淋装置11和水箱12，上端盖6通过螺栓5和螺母7配合与过滤罐2紧固连接，上端盖6与过滤罐2活动连接便于拆卸清洗粉尘气体过滤罐；所述导管10贯穿上端盖6固定设置，导管10的另一端与尾气吸收罐8固定连接；所述尾气吸收罐8的内部设置有气体过滤层9，气体过滤层9便于过滤残留的粉尘气体；所述喷淋装置11贯穿上端盖6固定设置，喷淋装置11是由壳体21、第二伺服电机22、第一齿轮23、轴承24、第二齿轮25、出水总管26和出水支管27，喷淋装置11与水箱12连接，喷淋装置11能够在过滤罐2中实现全方位喷淋；所述水箱12的底端固定设置在上端盖6的顶端，水管13贯穿水箱12设置，水管13的另一端与自吸泵14固定连接；所述水管13与积水箱20连接，自吸泵14与水管13固定连接，自吸泵14能够将积水箱20的水通过水管13进入水箱12中，进而实现水循环利用；所述第一伺服电机15的底端通过螺栓与过滤罐2固定连接，第一伺服电机15的下端设置有涡轮16，涡轮16与蜗杆17配合传动动力使螺旋叶片19转动；所述螺旋输送机18与过滤罐2固定连接，螺旋输送机18的内部均匀设置有螺旋叶片19，螺旋输送机18的底端镂空有孔，螺旋输送机18能够将粉尘水浆挤压分离，同时能够实现水循环利用；所述第二伺服电机22固定设置在壳体21的上端，第二伺服电机22的下端设置有第一齿轮23；所述第一齿轮23与第二齿轮25啮合，第二齿轮25与水管13固定连接；所述轴承24固定安装在壳体21上，轴承24与水管13固定连接；所述出水总管26的下端均匀设置有出水支管27；所述出水支管27为圆柱形由PVC材料制成。
