一种多样式水景喷头的制作方法

本实用新型涉及喷水技术领域，特别涉及一种多样式水景喷头。

背景技术：

喷泉是一种将水或其他液体经过水泵产生一定压力，并通过进水管进入喷水头后，再通过喷头喷洒出来具有特定形状的组合体，喷泉的细小水珠同空气分子撞击，能产生大量的负氧离子，可以减少尘埃，湿润周围空气，改善城市面貌以及增进居民身心健康，越来越多的人造喷泉出现在人们的生活中。目前，用于园艺水景的喷泉有很多种，各种各样的喷泉组合在一起形成花式繁多，形状千姿百态的喷泉水景。

如专利申请文本上公开的一种多样式水景喷头（申请号：201520906827.9），包括喷嘴体和设于喷嘴体的喷口端处的顶盖，喷嘴体内设有管体且该管体一端固定于顶盖上，其另一自由端上套接有与喷嘴体内壁抵触的环体，管体的圆周面上设置有若干层喷孔且每层的喷孔的形状不同，该种多样式水景喷头能通过水压进喷嘴体内后推动管体逐渐上升，并且此时水压进入管体内后可以从喷孔处喷处，实现喷泉的景象，但是当该多样式水景喷头不工作时，会有部分的喷孔处于喷嘴体外部，即此时喷孔完全暴露在空气中，当长期不使用该喷嘴体装置时，会有许多的灰尘垃圾进入喷孔处从而造成喷孔的堵塞，严重时将会导致该多样式水景喷头的喷水工作受到影响无法工作。

技术实现要素：

本实用新型的目的是提供一种能够防止喷孔长期处于空气中有灰尘垃圾进入的多样式水景喷水头。

本实用新型的上述技术目的是通过以下技术方案得以实现的：一种多样式水景喷头，包括喷嘴体，所述喷嘴体包括喷口端和进水腔，所述进水腔内滑移连接有管体，所述管体的顶端设有将管体封闭设置的顶盖，所述管体的底端设有与喷口端内壁抵触的环体，所述管体的外圆周面上设有多层喷孔，所述管体内壁上靠近喷孔的上端均铰接设有供喷孔封闭的挡盘，所述管体内壁上靠近喷孔的圆周方向均设有供挡盘吸附的磁条，所述挡盘远离喷孔的一面上设有供挡盘打开的动力装置。

通过采用上述技术方案，当喷孔处于空气中不作喷水的工作时，挡盘处于闭合状态，即挡盘可以与磁条相吸合，此时可以将喷孔处密封保护起来，从而可以有效防止灰尘垃圾的进入，当需要进行喷水工作时，只需利用动力装置，将挡盘打开，此时，水源即可从挡盘与喷孔的开口处向外喷射，实现了喷泉的景观，利用简单的装置实现了喷孔处的开关闭合，从而可以有效避免喷孔被空气中的垃圾堵塞，造成无法实现喷水的工作。

本实用新型进一步设置：所述动力装置包括设置在顶盖上带伸缩杆的气缸，所述伸缩杆上设有多根绳索，所述绳索分别与挡盘远离喷孔的一面连接固定。

通过采用上述技术方案，通过气缸的工作，使得伸缩杆在气缸上所伸缩运动，伸缩杆伸缩时，即可以将挡盘向内拉动，迫使挡盘与磁条吸合的部分分离，此时即可实现挡盘在喷孔处打开的现象，从而可以使得水源通过挡盘与喷孔处的空隙实现向外喷射，即实现了喷泉的景观。

本实用新型进一步设置：所述顶盖上靠近进水腔的一端设有供气缸放置的置物槽。

通过采用上述技术方案，将气缸的设置放置在置物槽中，可以使得气缸不会造成对管体上的喷孔造成阻碍，从而也不会对喷孔处的喷水工作造成影响。

本实用新型进一步设置：所述置物槽上设有带通孔的盒体，所述气缸设置在盒体内，所述伸缩杆贯穿通孔。

通过采用上述技术方案，在有了盒体的设置后，可以对气缸起到一定的保护作用，从而可以避免气缸受到水压的冲击有可能出现损坏的状况。

本实用新型进一步设置：所述喷嘴体内沿高度方向的两端设有压缩弹簧，所述压缩弹簧的上端与喷口端的下端内壁固定，所述压缩弹簧的下端与环体抵触。

通过采用上述技术方案，可以增大管体在进水腔内的上升压力，即可以使得水压增大，以便实现不同水压下得到不同形状的喷泉。

本实用新型进一步设置：所述压缩弹簧的外圆周表面套有波纹管。

通过采用上述技术方案，可以避免压缩弹簧与水源的过多接触，从而可以避免压缩弹簧容易生锈的状况。

本实用新型进一步设置：所述顶盖远离进水腔一面的两端设有延伸体，所述延伸体与喷口端的上表面抵触。

通过采用上述技术方案，在延伸体的作用下，可以避免管体完全嵌入在进水腔内，此时将不利于水源进入进水腔内，实现对管体的推压工作。

本实用新型进一步设置：所述顶盖上表面上靠近延伸体的两端设有缓冲垫。

通过采用上述技术方案，可以对延伸体与顶盖之间的抵触产生缓冲的作用，防止两者的磨损。

综上所述，本实用新型具有以下有益效果：

1、可以有效防止灰尘垃圾进入喷孔内，造成喷孔被垃圾堵塞的现象；

2、采用简单的装置实现了喷孔处挡盘的开关工作；

3、可以实现不同形状的喷泉样式；

4、采用多种简单的结构对管体内的气缸和压缩弹簧的装置进行了保护，延长了两者的使用寿命。

附图说明

图1是实施例1中挡盘在喷孔处处于封闭状态的结构示意图；

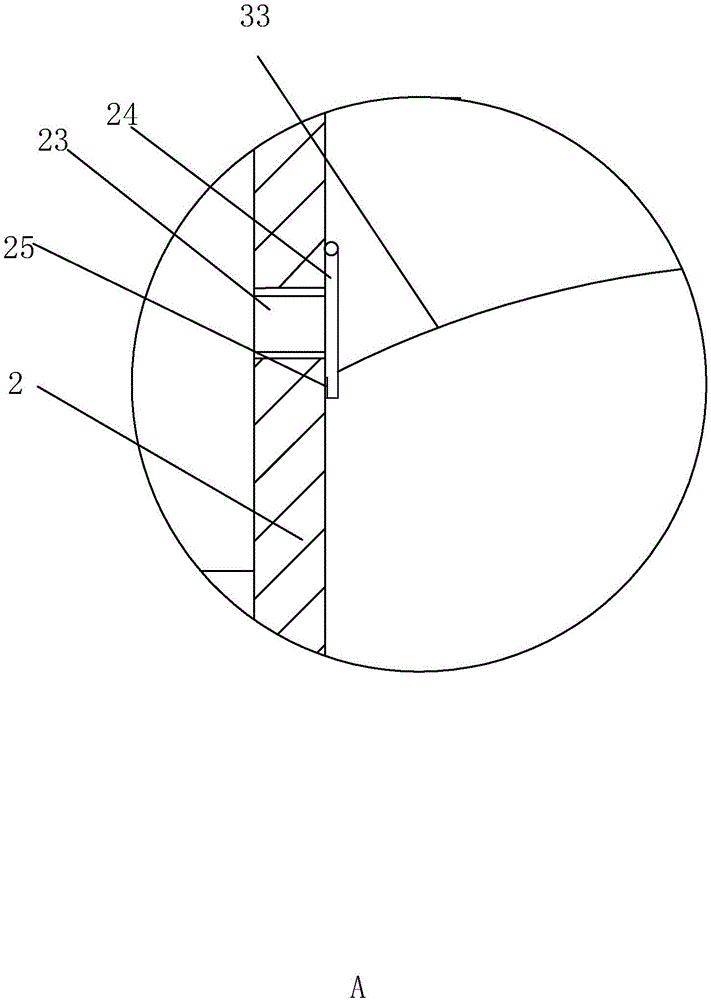

图2是图1中A的局部放大图；

图3是实施例1中挡盘在喷孔处处于打开状态的结构示意图；

图4是图3中B的局部放大图；

图5是实施例2的结构示意图；

图6是实施例3的结构示意图；

图7是图6中C的局部放大图。

图中：1、喷嘴体；11、喷口端；12、进水腔；13、压缩弹簧；131、波纹管；2、管体；21、顶盖；211、置物槽；212、延伸体；213、缓冲垫；22、环体；23、喷孔；24、挡盘；25、磁条；3、动力装置；31、气缸；32、伸缩杆；33、绳索；4、盒体；41、通孔。

具体实施方式

以下结合附图对本实用新型作进一步详细说明。

实施例1：一种多样式水景喷头，如图1所示，主要由喷嘴体1组成，喷嘴体1又由喷口端11和进水腔12组成，此时在进水腔12内滑移连接了一个管体2，管体2的顶端由顶盖21形成封闭腔，与此同时，在管体2底端的外圆周面上设有会与喷口端11抵触的环体22，环体22可以避免管体2在水压的冲击下脱离进水腔12的情况发生，并且，在管体2的外圆周面上设有多层喷孔23的结构，当进水腔12内不断通入水源后，管体2在水压下在进水腔12内做向上运动，水源在进入进水腔12后同时进入管体2中，并通过处于进水腔12外的喷孔23进行水源的喷射，在管体2的逐渐向上运动中，管体2外圆周壁上处于进水腔12内的喷孔23逐渐由进水腔12内露出与外界空气相通，此时管体2内的水压得到释放并由这些喷孔23中逐渐喷射而出，形成了多样式喷泉的景象。

当喷泉的工作结束后，管体2由于自重进入进水腔12内，此时一部分的喷孔23处于进水腔12的外部，当喷孔23长期不进行喷水的工作时，喷孔23此时与外界空气直接接触，此时将会使得空气中的许多灰尘垃圾进入喷孔23中，并逐渐形成喷孔23内的堵塞，从而对以后的喷泉工作造成影响。

为了避免这一现象，此时在管体2的内壁上靠近喷孔23的上端处铰接设置了一个挡盘24，如图2所示，挡盘24自然悬挂在喷孔23处，实现喷孔23处的遮挡，为了使得挡盘24对喷孔23的封闭更加紧密，此时在管体2的内壁上靠近喷孔23圆周方向设置了可以供挡盘24吸附的磁条25，在磁条25的作用下，可以使得挡盘24完全吸附在磁条25上，从而使得喷孔23在不工作时被完全遮蔽，避免了灰尘垃圾的进入。

上述的动力装置3具体的为一个设置在顶盖21上的气缸31，如图1或3所示，气缸31上带有伸缩杆32，此时在每个挡盘24远离喷孔23的一面上固定连接有一根绳索33，绳索33的另一端均与伸缩杆32连接固定，当本多样式水景喷头工作时，启动气缸31，使得伸缩杆32在气缸31的工作下做伸缩运动，当伸缩杆32向上伸缩时，带动绳索33也向上运动，此时与挡盘24固定的绳索33一端对挡盘24产生一个拉力，当拉力大于挡盘24与磁条25之间的磁力时，挡盘24被拉开，由于挡盘24的上端上通过铰接的连接方式，所以挡盘24可以实现在原位置上的转动，当挡盘24被绳索33拉开后，伸缩杆32不再运动，挡盘24在伸缩的拉力下也不会运动，此时即可实现喷孔23处水压的喷射，实现喷泉的景观，如图4所示。

当喷泉的工作结束后，此时气缸31再次工作，使得伸缩杆32在气缸31的工作下做伸出的动作，此时与伸缩杆32固定的绳索33逐渐变得松弛，挡盘24由于自重向下降落，并在磁条25的磁力作用下自动与磁条25吸合，实现喷孔23处的封闭，从而避免了空气灰尘垃圾的进入。

在本实施例中，由于挡盘24是由伸缩杆32的伸缩运动实现在喷孔23处的开关闭合的，此时伸缩杆32在气缸31的工作带动下可以控制伸缩杆32的伸出和缩入量，从而可以实现挡盘24在喷孔23处与管体2内壁之间形成不同角度的缝隙供水压的喷射形成喷泉，此时即可以实现从喷孔23处喷射出不同大小量的水柱，实现了多样式的喷泉景象。

在本实施例中，动力装置3也可以采用液压缸和伸缩杆32的结构，也可以实现伸缩杆32在液压缸的作用下进行伸缩运动，从而实现对挡盘24在喷孔23处的开闭的控制。

实施例2：一种多样式水景喷头，与实施例1的不同之处在于，如图5所示，由于喷泉的水压一般都很大，而气缸31的设置是在管体2内部的顶盖21上，为了避免气缸31被巨大的水压冲击有所损坏，所以此时在顶盖21上靠近进水腔12的一端设有一个供气缸31放置的置物槽211，此时在置物槽211内设有一个带通孔41的盒体4，气缸31的设置就固定放置在盒体4内，伸缩杆32则贯穿通孔41与进水腔12相通，这样一来，当管体2内进入有较大压力的水源时，水压得冲击力不会直接作用在气缸31上，从而对气缸31起到了保护作用；并且，在将气缸31和盒体4设置在顶盖21的置物槽211内后，即可以使得气缸31远离了喷孔23处，从而不会对管体2上的喷孔23起到遮挡妨碍。

在本实施例中，喷孔23在管体2外壁上的设置也可以为互相交错的设置，这样一来，可以实现喷孔23喷水时的多样化。

实施例3：一种多样式水景喷头，与实施例2的不同之处在于，如图6所示，此时在喷嘴体1内沿高度方向的两端分别设置了一个压缩弹簧13，为了防止压缩弹簧13在进水腔12内与水的过多接触造成压缩弹簧13的过早上锈损坏，此时在压缩弹簧13的外面包覆了波纹管131的设置，如图7所示，压缩弹簧13的上端与喷口端11的内壁连接固定，压缩弹簧13的下端体与环体22发生抵触；当进水腔12内不断地进入有较大压力的水源时，管体2在水压的作用下，在进水腔12中做向上的运动，在有了压缩弹簧13的设置后，压缩弹簧13会对管体2的上升造成一定的阻力，所以在管体2上升的过程中，管体2越往上升，就会需要更大的水压，水压有所变化后，就可以实现喷孔23处所喷出的喷泉形状的不同，从而达到了本多样式水景喷头的多样式的特点。

与此同时，由于压缩弹簧13有着较好的形变恢复性，当喷泉的工作结束后，在没有了水压的支撑下，压缩弹簧13开始恢复形变，并使得环体22在进水腔12内向下运动，环体22此时带动管体2在进水腔12内也做向下运动，此时即可实现管体2进入进水腔12中的运动，而此时，为了避免管体2在压缩弹簧13的形变恢复的弹力下，被快速的弹推进进水腔12中并与进水腔12的底部发生碰撞贴合，从而使得进水腔12内的空间变小，将不利于下一次的水源的进入，所以此时在顶盖21的两端均设置了延伸体212的结构，这样一来可以使得管体2被弹力往进水腔12中推回至一定距离后，延伸体212与喷口端11的上表面抵触，防止了管体2的继续掉落，从而即可以有效避免管体2完全嵌入进水腔12内的情况发生，与此同时，在顶盖21上表面的两端还设有缓冲垫213，如图7所示，以便对于延伸体212的抵触碰撞实现缓冲，避免了两者的损坏。

具体实施方式：水压进入进水腔12使得管体2在进水腔12中向上运动的同时，管体2内也进入水压，气缸31工作，伸缩杆32缩回，使得绳索33拉动挡盘24至一定高度，喷孔23处与空气接通，管体2内的水压从喷孔23处喷射而出，在此过程中，环体22对压缩弹簧13进行压缩，并在此时进水腔12和管体2内的水压开始增大，此时喷孔23处的水压也开始增大，从而实现了不同的水压所喷射出不同形状的喷泉，由于环体22的存在，可以使得管体2在水压的冲击下也无法从进水腔12中脱离 。

喷泉工作结束后，气缸31工作，伸缩杆32伸出，绳索33变得松弛，使得挡盘24此时由于自重自动降落，并在磁条25的磁力下，与磁条25自动吸合，实现了喷孔23处的封闭，避免了灰尘垃圾的进入。

与此同时，压缩弹簧13在没有了水压的支撑力后，开始恢复形变，在压缩弹簧13的弹力作用下，环体22被推动在进水腔12中向下运动并带动管体2向下运动，此时在延伸体212的作用下，管体2不会与进水腔12的底部碰撞贴合。

本具体实施例仅仅是对本实用新型的解释，其并不是对本实用新型的限制，本领域技术人员在阅读完本说明书后可以根据需要对本实施例做出没有创造性贡献的修改，但只要在本实用新型的权利要求范围内都受到专利法的保护。
