一种水环式真空泵轴承机构的制作方法

本技术涉及真空泵，具体为一种水环式真空泵轴承机构。

背景技术：

1、水环式真空泵是一种常见的工业设备，用于抽取气体或蒸汽形成真空，水环式真空泵的轴承主要用于支撑和导向转子，以确保其平稳旋转。

2、轴承机构需要通过轴承座固定在水环式真空泵上，在使用时，需要定期对轴承进行保养，降低轴承摩擦、磨损和故障的风险，现有的轴承机构的安装结构较多，导致工作人员在安装和拆卸轴承机构时较为麻烦，降低保养的效率。

技术实现思路

1、本实用新型的目的在于提供一种水环式真空泵轴承机构，具备方便工作人员对轴承进行安装和拆卸，提高保养效率的优点，解决了水环式真空泵轴承机构安装和拆卸操作麻烦，不方便工作人员对其进行保养的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种水环式真空泵轴承机构，包括固定板和上罩体，所述固定板顶部焊接有下罩体，所述下罩体顶部两侧分别开设有限位槽，所述上罩体底部两侧分别焊接有限位杆，所述上罩体两侧分别焊接有固定块，所述下罩体两侧的固定板顶部对称焊接有支撑板，两个所述支撑板相对的一侧分别对称焊接有连接块，两组所述连接块分别转动安装有丝杆，两个所述固定块分别开设有螺孔，两个所述固定块分别通过两个螺孔与两个丝杆啮合连接，所述上罩体和下罩体相对一侧安装有轴承。

3、使用本技术方案中一种水环式真空泵轴承机构时，通过固定孔，使用螺栓等工具将固定板固定在水环式真空泵上，将轴承放到上罩体和下罩体相对一侧，使用两个手轮转动两个丝杆，两个固定块通过螺孔在丝杆上移动，两个固定块带动上罩体下降，使上罩体底部的限位杆插入下罩体顶部的限位槽内部，上罩体和下罩体将轴承夹持固定，将水环式真空泵的传动结构与轴承内环固定连接，需要对轴承进行保养时，将水环式真空泵的传动结构与轴承内环分离，使用两个手轮反向转动两个丝杆，两个固定块带动上罩体上升，使上罩体与下罩体分离，就可以将轴承拆卸下来。

4、优选的，两个所述丝杆顶部分别焊接有手轮，两个手轮与两个支撑板顶部之间留有距离。使用手轮方便转动丝杆，转动手轮时不会与支撑板产生干涉。

5、优选的，两个所述限位杆分别插入两个限位槽内部。上罩体和下罩体通过限位杆和限位槽合在一起。

6、优选的，两个所述固定块相背离的一侧分别安装有滑块，两个支撑板相对的一侧分别开设有滑槽，两个滑块分别与两个滑槽滑动连接。滑块对固定块进行限位，固定块在升降时，滑块在滑槽内滑动，防止固定块发生晃动。

7、优选的，所述轴承外侧与上罩体和下罩体内侧接触。上罩体和下罩体将轴承夹持固定。

8、优选的，所述固定板呈矩形阵列开设有固定孔，固定孔贯穿固定板上下两端。使用螺栓等工具，通过固定孔将固定板固定在水环式真空泵上。

9、优选的，所述下罩体两侧分别焊接有连接板，两个连接板与固定板顶部焊接。连接板增加下罩体与固定板的连接性。

10、与现有技术相比，本实用新型的有益效果是：

11、本实用新型通过设置丝杆、上罩体和下罩体，将轴承放到上罩体和下罩体相对一侧，使用两个手轮转动两个丝杆，两个固定块通过螺孔在两个丝杆上移动，两个固定块带动上罩体下降，使上罩体底部的限位杆插入下罩体顶部的限位槽内部，上罩体和下罩体将轴承夹持固定，需要对轴承进行保养时，使用两个手轮反向转动两个丝杆，两个固定块带动上罩体上升，使上罩体与下罩体分离，就可以将轴承拆卸下来，达到了方便工作人员对轴承进行安装和拆卸，提高保养效率的效果。

技术特征：

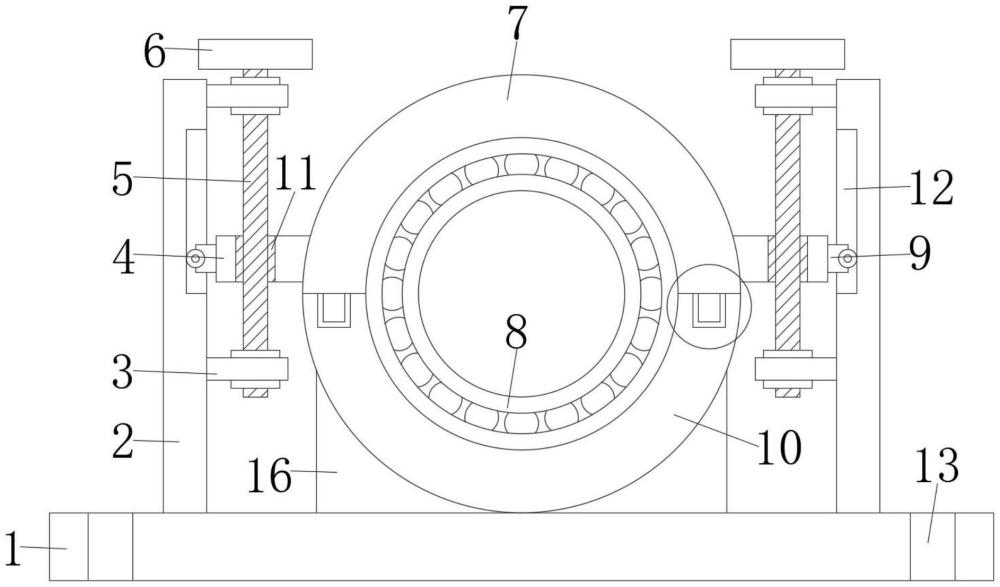

1.一种水环式真空泵轴承机构，包括固定板(1)和上罩体(7)，其特征在于：所述固定板(1)顶部焊接有下罩体(10)，所述下罩体(10)顶部两侧分别开设有限位槽(15)，所述上罩体(7)底部两侧分别焊接有限位杆(14)，所述上罩体(7)两侧分别焊接有固定块(4)，所述下罩体(10)两侧的固定板(1)顶部对称焊接有支撑板(2)，两个所述支撑板(2)相对的一侧分别对称焊接有连接块(3)，两组所述连接块(3)分别转动安装有丝杆(5)，两个所述固定块(4)分别开设有螺孔(11)，两个所述固定块(4)分别通过两个螺孔(11)与两个丝杆(5)啮合连接，所述上罩体(7)和下罩体(10)相对一侧安装有轴承(8)。

2.根据权利要求1所述的一种水环式真空泵轴承机构，其特征在于：两个所述丝杆(5)顶部分别焊接有手轮(6)，两个手轮(6)与两个支撑板(2)顶部之间留有距离。

3.根据权利要求1所述的一种水环式真空泵轴承机构，其特征在于：两个所述限位杆(14)分别插入两个限位槽(15)内部。

4.根据权利要求1所述的一种水环式真空泵轴承机构，其特征在于：两个所述固定块(4)相背离的一侧分别安装有滑块(9)，两个支撑板(2)相对的一侧分别开设有滑槽(12)，两个滑块(9)分别与两个滑槽(12)滑动连接。

5.根据权利要求1所述的一种水环式真空泵轴承机构，其特征在于：所述轴承(8)外侧与上罩体(7)和下罩体(10)内侧接触。

6.根据权利要求1所述的一种水环式真空泵轴承机构，其特征在于：所述固定板(1)呈矩形阵列开设有固定孔(13)，固定孔(13)贯穿固定板(1)上下两端。

7.根据权利要求1所述的一种水环式真空泵轴承机构，其特征在于：所述下罩体(10)两侧分别焊接有连接板(16)，两个连接板(16)与固定板(1)顶部焊接。
