一种可固定可拆卸桌签的制作方法

本实用新型涉及一种可固定可拆卸桌签。

背景技术：

桌签在大型会议，竞赛中较为常见。由于桌签重量较轻，桌面偶尔的晃动或者不经意间的触碰均会将桌签滑落，造成声响，引起不必要的麻烦，影响整个会议的进程。

技术实现要素：

本实用新型为了克服以上技术的不足，提供了一种不易晃动、桌签安装方便的可固定可拆卸桌签。

本实用新型克服其技术问题所采用的技术方案是：

一种可固定可拆卸桌签，包括：底座、设置于底座下端的真空吸盘、设置于底座上且与真空吸盘连接改变其内部真空度的开关、两个长方形的由透明塑料制成的塑料板Ⅰ以及塑料板Ⅱ以及设置于底座上端的卡槽，所述卡槽的长度与塑料板Ⅰ以及塑料板Ⅱ的长度相配，桌签纸夹于塑料板Ⅰ与塑料板Ⅱ之间，塑料板Ⅰ与塑料板Ⅱ通过吸合装置吸合固定后插装于卡槽内。

上述开关包括竖直固定于真空吸盘上的连杆以及固定于连杆顶端的开关杆，弹簧套装于连杆上且其上下端分别与开关以及真空吸盘相连。

为了防止遮挡桌签纸上的文字内容，上述吸合装置包括分别设置于塑料板Ⅰ以及塑料板Ⅱ四个边角处的磁铁。

为了防止割手，上述塑料板Ⅰ以及塑料板Ⅱ的边角处均为圆角。

为了提高美观性，还包括包裹于开关四周的呈半球形结构的硅胶膜。

本实用新型的有益效果是：按压真空吸盘，由于真空吸力，使真空吸盘内产生负气压，抽取真空从而将底座固定于桌面上，且不会随桌面晃动或者无意的触碰滑落，桌签纸夹于塑料板Ⅰ与塑料板Ⅱ之间，塑料板Ⅰ与塑料板Ⅱ通过吸合装置吸合固定后插装于卡槽内，从而便于安装拆卸，节省了时间提高了效率。使用完毕后，按下开关，由于空气进入真空吸盘，真空吸盘内产生的负气压变成零气压或稍微正的气压，使底座1对桌面的吸附力瞬间降低，可将桌签拆下，以便于重复使用。

附图说明

图1为本实用新型的立体结构示意图；

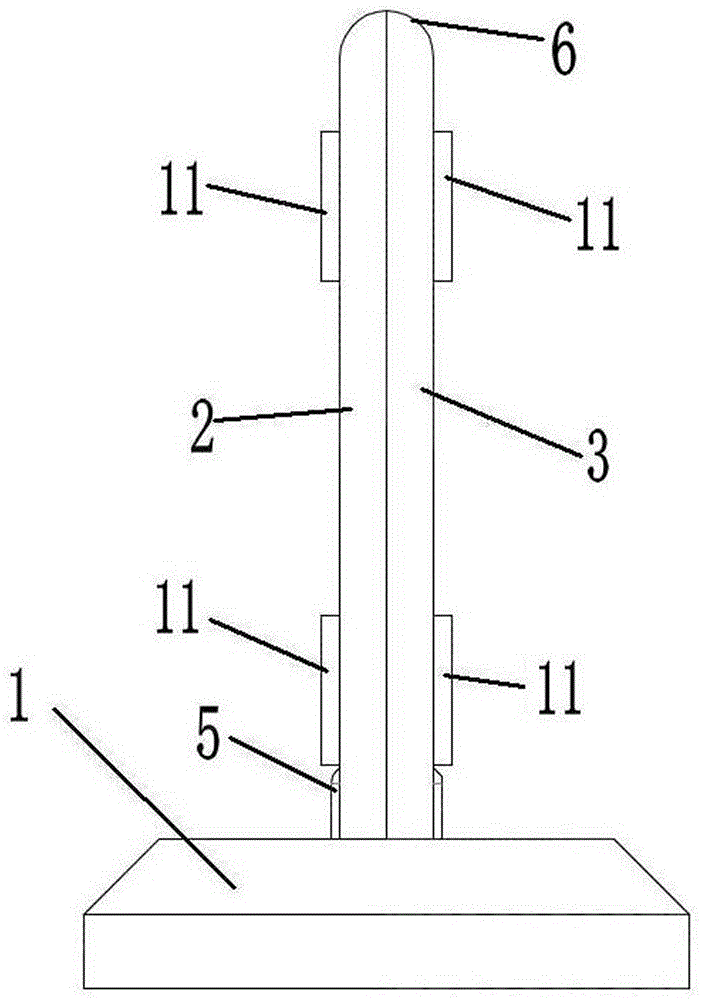

图2为本实用新型的侧视结构示意图；

图3为本实用新型的开关部位结构示意图；

图中，1.底座 2.塑料板Ⅰ 3.塑料板Ⅱ 4.开关杆 5.卡槽 6.圆角 7.真空吸盘 8.连杆 9.弹簧 10.硅胶膜 11.磁铁。

具体实施方式

下面结合附图1、附图2、附图3对本实用新型做进一步说明。

一种可固定可拆卸桌签，包括：底座1、设置于底座1下端的真空吸盘7、设置于底座1上且与真空吸盘7连接改变其内部真空度的开关、两个长方形的由透明塑料制成的塑料板Ⅰ 2以及塑料板Ⅱ 3以及设置于底座1上端的卡槽5，卡槽5的长度与塑料板Ⅰ 2以及塑料板Ⅱ 3的长度相配。使用时，按压真空吸盘7，由于真空吸力，使真空吸盘7内产生负气压，抽取真空从而将底座1固定于桌面上，且不会随桌面晃动或者无意的触碰滑落，桌签纸夹于塑料板Ⅰ 2与塑料板Ⅱ 3之间，塑料板Ⅰ 2与塑料板Ⅱ 3通过吸合装置吸合固定后插装于卡槽5内，从而便于安装拆卸，节省了时间提高了效率。使用完毕后，按下开关，由于空气进入真空吸盘7，真空吸盘7内产生的负气压变成零气压或稍微正的气压，使底座1对桌面的吸附力瞬间降低，可将桌签拆下，以便于重复使用。

开关可以为如下结构，其包括竖直固定于真空吸盘7上的连杆8以及固定于连杆8顶端的开关杆4，弹簧9套装于连杆8上且其上下端分别与开关4以及真空吸盘7相连。掰动开关杆4，其通过连杆8使真空吸盘7内部进入空气，底座吸盘内产生的负气压变成零气压或稍微正的气压，从而可以方便拆卸。松开开关杆4后弹簧9驱动其复位，以便于喜爱此真空吸盘可以顺利吸附于桌面上。进一步的，还包括包裹于开关四周的呈半球形结构的硅胶膜10。硅胶膜10不但提高了美观性，同时有效保护开关结构，提高了使用的可靠性。

吸合装置为如下结构，其包括分别设置于塑料板Ⅰ 2以及塑料板Ⅱ 3四个边角处的磁铁11。由于磁铁11设置于四个边角处，当塑料板Ⅰ 2与塑料板Ⅱ 3通过磁铁11吸合后，磁铁11不会遮挡标签纸上的文字内容。塑料板Ⅰ 2以及塑料板Ⅱ 3的边角处均为圆角6，防止刮伤人手，提高安全性。
