珠条的制作方法

本实用新型涉及滑轨领域，具体而言，涉及一种用于连接内轨与中轨的珠条。

背景技术：

现有技术的用于服务器机架的超薄滑轨在中轨与内轨之间的连接采用的是球保持架，由于球保持架由上下两条保持架本体和两条保持架本体之间的腹板构成，腹板的设置一方面增加了滑轨的厚度，另一方面占用了本可属于内轨厚度方向的空间，使内轨不得不减小厚度，导致内轨强度不足，参照图1所示。

此外，由于使用需求，需要在滑轨打开后能够实现服务器的拆卸和安装。服务器两侧对称设置有几颗卡钉，通过卡钉卡入内轨上的卡槽实现服务器的连接。内轨打开后，内轨与中轨之间有重叠部分，如何快速方便地将服务器机箱钉穿过中轨和珠条卡入内轨的卡槽内成为新的技术问题。

技术实现要素：

本实用新型的目的在于克服现有技术存在的以上问题，提供一种珠条，省去了腹板，使中轨、内轨可以做的更厚，增加了中轨、内轨的强度。此外，该设计还可以实现滑轨打开后的服务器拆装。

为实现上述技术目的，达到上述技术效果，本实用新型通过以下技术方案实现：

一种珠条，连接在内轨与中轨之间，所述珠条上开设有第一缺口，所述内轨完全打开时，所述第一缺口与内轨上开设的卡槽相对应。

进一步的，所述中轨上开设有第二缺口，所述内轨完全打开时，第二缺口与所述第一缺口相对应。

本实用新型的有益效果是:

1、内轨与中轨之间采用珠条连接，省去了腹板，使中轨、内轨可以做的更厚，增加了中轨、内轨的强度。

2、内轨打开后，所述第一缺口与内轨上开设的卡槽对齐，第一缺口与所述卡槽宽度相等，第二缺口与所述第一缺口对齐，第二缺口与第一缺口宽度相等，使内轨与中轨之间的重叠部分也能够将卡钉穿过中轨和珠条卡入内轨的卡槽中。

上述说明仅是本实用新型技术方案的概述，为了能够更清楚了解本实用新型的技术手段，并可依照说明书的内容予以实施，以下以本实用新型的较佳实施例并配合附图详细说明如后。本实用新型的具体实施方式由以下实施例及其附图详细给出。

附图说明

此处所说明的附图用来提供对本实用新型的进一步理解，构成本申请的一部分，本实用新型的示意性实施例及其说明用于解释本实用新型，并不构成对本实用新型的不当限定。在附图中：

图1为现有技术的内轨与中轨截面图；

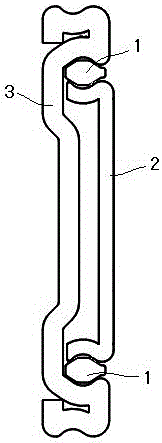

图2为本实用新型的内轨与中轨截面图；

图3为第一缺口、第二缺口、卡槽对应关系示意图；

图4为珠条结构示意图；

图5为内轨、中轨及珠条爆炸视图。

具体实施方式

下面将参考附图并结合实施例，来详细说明本实用新型。

参照图2至图5所示，一种珠条，连接在内轨2与中轨3之间，所述珠条1上开设有第一缺口11，所述内轨2完全打开时，所述第一缺口11与内轨2上开设的卡槽21相对应。内轨2与中轨3之间采用珠条1连接，省去了腹板，使中轨3、内轨2可以做的更厚，增加了中轨3、内轨2的强度。

进一步来看，所述中轨3上开设有第二缺口31，所述内轨2完全打开时，第二缺口31与所述第一缺口11相对应。

内轨2打开后，所述第一缺口11与内轨2上开设的卡槽21对齐，第一缺口11与所述卡槽21宽度相等，第二缺口31与所述第一缺口11对齐，第二缺口31与第一缺口11宽度相等，使内轨2与中轨3之间的重叠部分也能够将卡钉穿过中轨3和珠条1卡入内轨2的卡槽21中。

以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，对于本领域的技术人员来说，本实用新型可以有各种更改和变化。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
