一种无外圈圆柱滚子轴承的制作方法

本实用新型涉及轴承领域，特别涉及一种无外圈圆柱滚子轴承。

背景技术：

无外圈圆柱滚子轴承，大量应用在行星减速机的齿轮上，减速机是各种机器设备所需要的重要装置，要求轴承能满足在各种工况条件下都能保证高速平稳的旋转，而且达到长的寿命；无外圈圆柱滚子轴承，直接利用齿轮内孔为轴承外圈和外滚道，达到简化主机的设计同时节省有限的空间，在有限的空间里，采用满滚子设计，可得到最大的额定负荷，平均增大有效负荷要达到15%-20%左右。

通常应用的无外圈圆柱滚子轴承，包括有内圈，内圈的外环面上设有环形的沟道，沟道内布满圆柱滚子，内圈的外环面上位于滚子两侧还分别设有挡圈，挡圈外侧还设有卡簧，在装配到齿轮上以前为了不致于轴承散架，需要用一个塑料外套把轴承暂时装配在一起，装配到齿轮上时丢掉塑料外套，把卡簧卡在齿轮内孔的槽上，挡圈用来保证滚子不致轴向窜动。但是，这种结构的无外圈圆柱滚子轴承，其结构复杂，装配不方便。

技术实现要素：

本实用新型的目的：为了克服现有技术的缺陷，本实用新型提供了一种无外圈圆柱滚子轴承，其结构简单，在装配时也更加方便。

本实用新型的技术方案：一种无外圈圆柱滚子轴承，包括有内圈，内圈的外环面上设有环形的沟道，沟道内布满圆柱滚子，其特征在于：所述的滚子的两侧端面上分别设有凸台，凸台与沟道的内侧壁抵触，内圈的外环面上位于沟道两侧还分别套设有锁紧环，锁紧环向沟道内还延伸有用于压设在凸台上定位环，沟道底部至内圈中心轴之间的距离与滚子的直径之和大于锁紧环的外径。

采用上述技术方案，通过设置的锁紧环能防止滚子脱落，凸台与沟道的内侧壁抵触，可以防止滚子轴向窜动，这种无外圈圆柱滚子轴承，其结构简单，装配也更加方便；沟道底部至内圈中心轴之间的距离与滚子的直径之和大于锁紧环的外径，这样可以避免锁紧环影响滚子转动。

本实用新型的进一步设置：所述的内圈的外环面上环形定位槽，所述的锁紧环的内环面上弯设有翻边，翻边嵌设在定位槽内。

采用上述进一步设置，直接通过翻边嵌设在定位槽内形成锁紧环与内圈的锁紧配合，结构简单，安装方便，定位牢靠。

本实用新型的再进一步设置：所述的凸台与滚子同轴设置。

采用上述再进一步设置，使得轴承转动时更加平稳。

附图说明

图1为本实用新型具体实施例的结构示意图；

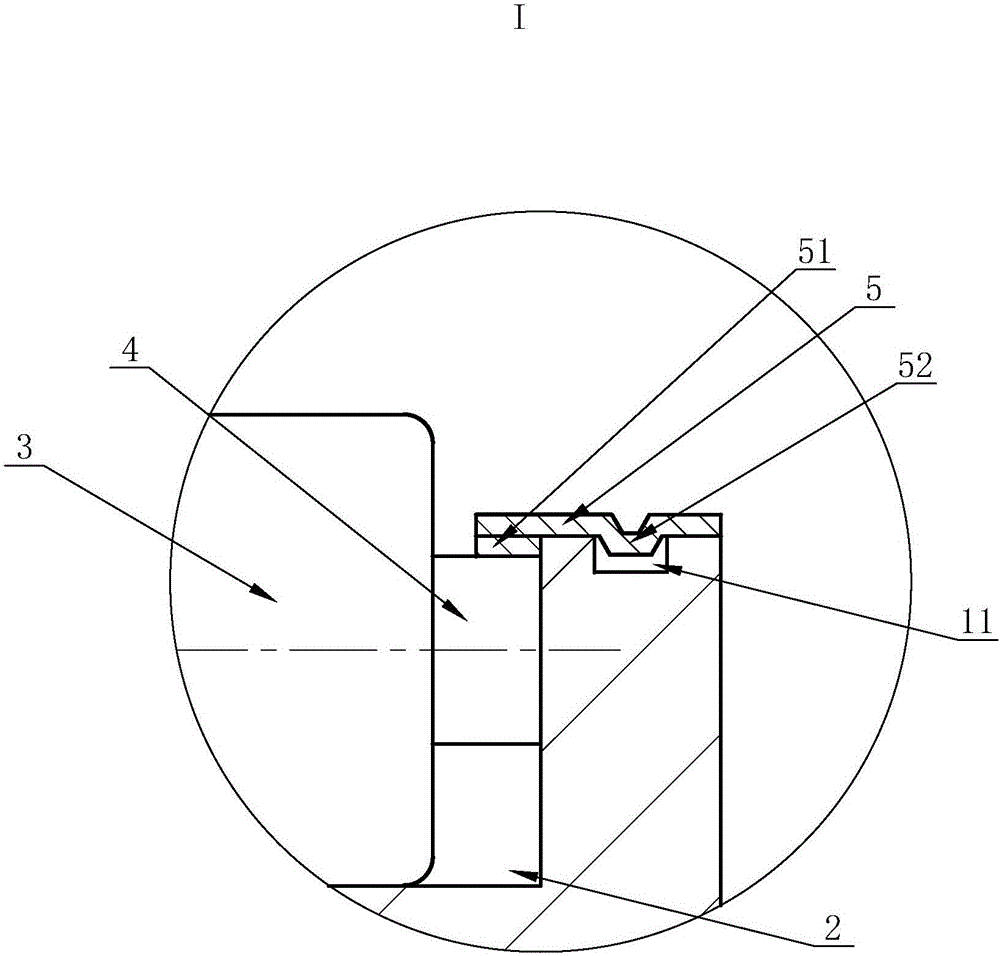

图2为图1中I部分局部放大图。

具体实施方式

如图1、2所示，一种无外圈圆柱滚子轴承，包括有内圈1，内圈1的外环面上设有环形的沟道2，沟道2内布满圆柱滚子3，所述的滚子3的两侧端面上分别设有凸台4，所述的凸台4与滚子3同轴设置，凸台4与沟道2的内侧壁抵触，内圈1的外环面上位于沟道2两侧还分别套设有锁紧环5，锁紧环5向沟道2内还延伸有用于压设在凸台4上定位环51，沟道2底部至内圈1中心轴之间的距离a与滚子3的直径b之和大于锁紧环5的外径c。

通过设置的锁紧环5能防止滚子3脱落，凸台4与沟道2的内侧壁抵触，可以防止滚子3轴向窜动，这种无外圈圆柱滚子3轴承，其结构简单，装配也更加方便；沟道2底部至内圈1中心轴之间的距离与滚子3的直径之和大于锁紧环5的外径，这样可以避免锁紧环5影响滚子3转动。

本实用新型具体实施例中，所述的内圈1的外环面上环形定位槽11，所述的锁紧环5的内环面上弯设有翻边52，翻边52嵌设在定位槽11内，直接通过翻边52嵌设在定位槽11内形成锁紧环5与内圈1的锁紧配合，结构简单，安装方便，定位牢靠。
