一种多功能万能支架的制作方法

本发明涉及及一种设备的支架，特别涉及一种多功能万能支架。

[

背景技术：
]

目前普通的三脚架包括固定座以及三个支脚，但支脚都是刚性不可弯折的，但可进行一定程度的伸缩调节，只能使用在较平的地面，适用范围很小，而且往往重量体积都较大，不易携带。固定座上只能拆卸安装单个设备，无法同时支撑多个设备。

[

技术实现要素：
]

本发明针对现有结构的不足，结合现有技术，提供了使用方便的一种多功能万能支架，该万能支架既可支撑单个设备，又可同时支撑两个或两个以上的多个设备。

本发明采用了下列技术方案：

一种多功能万能支架，包括支脚、支撑座和夹座，支脚为定型软杆，其特征在于：所述的支脚有多条，多个支脚一端与所述的支撑座连接构成一定型软杆式脚架；所述的夹座有多个，多个夹座各自通过连接软杆与上述支撑座连接。

如上所述的一种多功能万能支架，其特征在于：所述的支脚的另一端还设置有夹座接头，所述的夹座能与上述夹座接头拆卸连接。

如上所述的一种多功能万能支架，其特征在于：所述的夹座上拆卸连接有固定设备用的固定夹子。

如上所述的一种多功能万能支架，其特征在于：所述的固定夹子包括手机固定夹子、电风扇固定夹子、平板电脑固定夹子和相机固定夹子中的任意两个或三个。

本发明的有益效果是：

1、本发明中，多个支脚一端与支撑座连接构成一定型软杆式脚架，夹座有多个，多个夹座各自通过连接软杆与支撑座连接。各夹座上拆卸连接有固定设备用的固定夹子，固定夹子包括手机固定夹子、电风扇固定夹子、平板电脑固定夹子和相机固定夹子中的任意两个或三个。使用时，万能支架既可支撑单个设备，又可支撑两个或两个以上的多个设备；同时本发明中支脚既具有一定刚性又具有可弯折性的定型软杆，通过不同程度地弯折各个定型软杆即可稳定放置于倾斜、凸起等不规则地面，还可以通过缠绕于栏杆、树枝等杆状物上，大大扩大了适应范围；而且定型软杆的轻质以及可弯折性，也使其更方便携带。

2、支脚的另一端还设置有夹座接头，所述的夹座能与上述夹座接头拆卸连接，便于安装更多的固定夹子，从而可用于支撑更多的设备，结构简单，使用方便。

3、本发明中，可以通过电风扇固定夹子来固定电风扇，再配合括手机固定夹子来固定手机或者平板电脑固定夹子固定平板电脑，通过电风扇吹动人的头发、服饰，实现手机或者平板电脑对人秀发、服饰的动感拍摄，实用功能大大提高。

[附图说明]

下面结合附图对本发明作进一步详细的描述。

图1为本发明实施例一结构示意图。

图2为本发明实施例二结构示意图。

图3为本发明实施例三结构示意图。

[具体实施方式]

如图1、图2和图3所示，一种多功能万能支架，包括支脚1、支撑座2和夹座，支脚1为定型软杆，支脚1有多条，多个支脚1一端与支撑座2连接构成一定型软杆式脚架；夹座有多个，多个夹座各自通过连接软杆4与上述支撑座2连接。

使用时，夹座上拆卸连接有固定设备用的固定夹子。固定夹子包括手机固定夹子5、电风扇固定夹子、平板电脑固定夹子6和相机固定夹子中的任意两个或三个。本发明中优选手机固定夹子5、平板电脑固定夹子6。

本发明中，可以通过电风扇固定夹子来固定电风扇，再配合括手机固定夹子5来固定手机或者平板电脑固定夹子6固定平板电脑，通过电风扇吹动人的头发、服饰，实现手机或者平板电脑对人秀发、服饰的动感拍摄，实用功能大大提高。

如图1所示，支脚1有两条，平板电脑、手机可拆卸地安装在定型软杆式脚架上的平板电脑固定夹子6和手机固定夹子5上。

如图2所示，支脚1有三条，平板电脑、手机可拆卸地安装在定型软杆式脚架上的平板电脑固定夹子6和手机固定夹子5上。

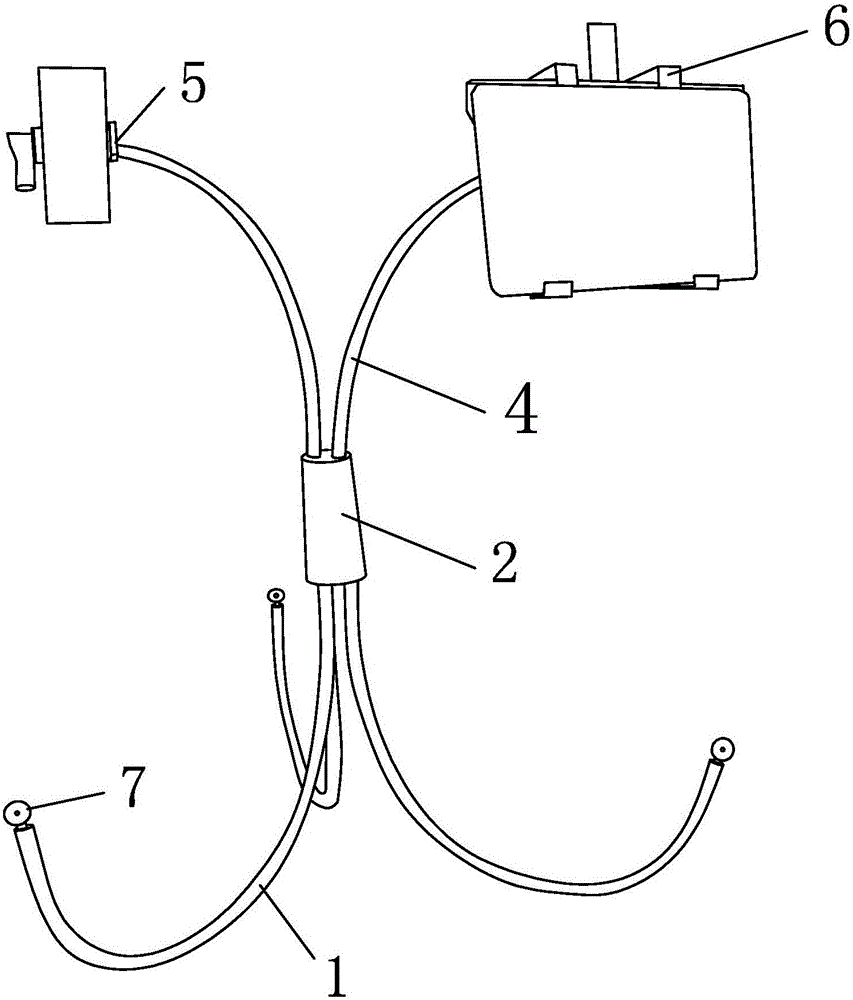

进一步改进：支脚1的另一端还设置有夹座接头7，夹座能与上述夹座接头7拆卸连接。如图3所示，支脚1有四条，一平板电脑、一手机可拆卸地安装在定型软杆式脚架上的平板电脑固定夹子6和手机固定夹子5上，支脚1另一端的夹座接头7上可拆卸地安装有带夹座的第二个手机固定夹子5，另一个手机安装在第二个手机固定夹子5上。

本发明使用时，可通过不同程度地弯折支脚1即可稳定放置于倾斜、凸起等不规则地面。除了上述实施方式外，本发明还可以通过缠绕于栏杆、树枝等杆状物上；通过弯折支脚1定型软杆调整设备角度。

上述实施例子不是对本发明保护范围的限制。
