一种无级可调式对中找正安装装置的制作方法

本实用新型涉及一种无级可调式对中找正安装装置。

背景技术：

在压缩机类、泵类等机械产品中，驱动机与被驱动机之间的对中找正是一个重要工作，高的对中精度可保证产品的稳定可靠运行，并延长产品的寿命。现有技术中，安装座的上下调节需要额外的调整垫片，不仅找正困难，费时费力，而且调整垫片与安装座的接触面积小、受力不均匀，容易被损坏，影响电机的正常运行。

技术实现要素：

本实用新型所要解决的技术问题在于针对上述现有技术存在的不足提供一种对中精度高、操作方便的无级可调式对中找正安装装置。

本实用新型所采用的技术方案为：一种无级可调式对中找正安装装置，包括底座和安装座，在底座上安设有前后调节机构、左右调节机构、上下调节机构，用于实现安装座的位置调整，其特征在于：所述上下调节机构包括上调节斜块、下调节斜块以及用于调整上调节斜块相对下调节斜块相对移动的施力装置，所述上、下调节斜块的斜面相互贴合，下调节斜块固设在底座上，所述施力装置与上调节斜块相对应。

按上述技术方案，所述上、下调节斜块整体为一方块状。

按上述技术方案，所述上下调节机构对称安设在底座的前端或/和后端。

按上述技术方案，所述前后调节机构为前后调节顶丝、所述左右调节机构为左右调节顶丝。

按上述技术方案，所述施力装置为施力顶丝。

按上述技术方案，所述安装座为电机安装座。

按上述技术方案，所述下调节斜块通过注浆的方式固设在底座的注浆槽内。

本实用新型所取得的有益效果为：本实用新型的安装座的上下调节通过上、下调节斜块的调节来实现，不再额外需要调整垫片进行调整，结构简单、操作方便，而且对中精度高，解决了常规安装座找正精度较低或安装座接触面积小、受力不均匀的问题。

附图说明

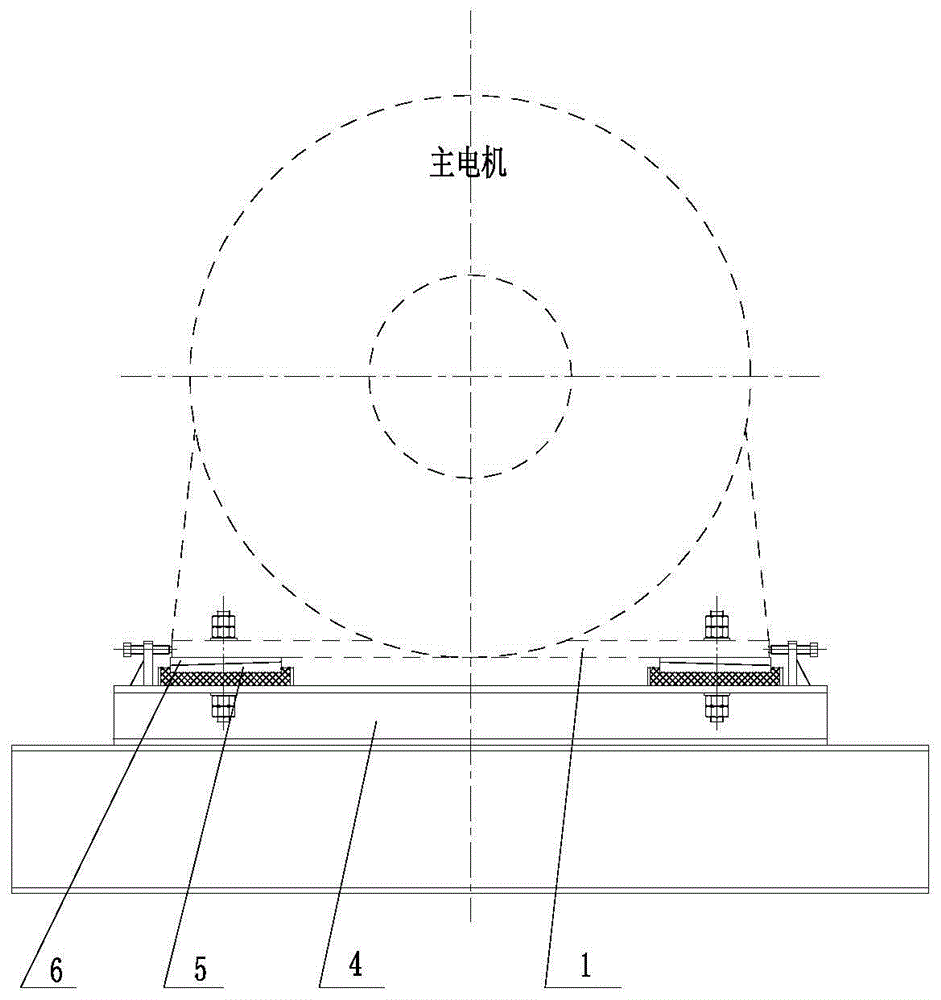

图1为本实用新型的结构图。

图2为图1中的A-A剖视图。

具体实施方式

下面结合附图对本实用新型作进一步说明。

如图1、2所示，本实施例提供了一种无级可调式对中找正安装装置，包括底座4和电机安装座1，在底座4上安设有前后调节机构2、左右调节机构3、上下调节机构，用于实现安装座的位置调整。

本实施例中，所述前后调节机构2为前后调节顶丝、所述左右调节机构3为左右调节顶丝。所述上下调节机构对称安设在底座的前端或/和后端。所述上下调节机构包括上调节斜块6、下调节斜块5以及用于调整上调节斜块相对下调节斜块相对移动的施力装置7，所述上、下调节斜块的斜面相互贴合，初始状态时，其整体为一方块状。下调节斜块5通过注浆的方式固设在底座注浆槽内，所述施力装置7与上调节斜块6相对应。所述施力装置7为施力顶丝。上、下调节斜块的相对水平方向的倾斜角度为10～25°。

需要调节时，通过施力装置7调节上、下调节斜块的相对位置，即可实现安装座1的高度。
