加油计量设备的制作方法

本实用新型涉及一种计量设备，尤其是指一种准确测量加油量的加油计量设备。

背景技术：

传统加油机设置有加油枪和计量设备，一般计量设备设置于加油枪上，但是，有些不良商人在加油机上安装电子干扰设备，故意克扣消费者的加油量，这种加油计量设备存在偷油的情况，客户不能确定实际加油的量是否与计量设备上的数值相同，严重损害了消费者利益。

有鉴于此，本设计人针对上述加油计量设备结构设计上未臻完善所导致的诸多缺失及不便，而深入构思，且积极研究改良试做而开发设计出本案。

技术实现要素：

本实用新型的目的在于提供一种加油计量设备，其可准确测量加油量，避免加油过程缺斤短两，保护消费者的利益。

为了达成上述目的，本实用新型的解决方案是：

一种加油计量设备,其包括有油桶、输油机构和计量称，所述油桶下方设置有支撑板，所述计量称设置于支撑板下方，所述支撑板的四角上分别活动设置有螺杆；当向下转动螺杆，使支撑板悬空于计量称上方，由螺杆和支撑板支撑油桶；当向上转动螺杆，使支撑板与计量称接触且螺杆悬空，计量称支撑油桶且对油桶的油进行称量。

所述输油机构包括设置于油桶上的抽油泵和输油管路。

所述加油计量设备还平行设置有两导轨，所述螺杆向下转动后于导轨内滑动。

所述导轨为U型钢。

所述螺杆底端设置有于导轨上滑动的滑轮。

所述螺杆上设置有防止滑轮滚动的固定结构。

所述固定结构包括有设置于滑轮上的插孔及可转动且可插置于插孔内的插销。

所述加油计量设备还包括一移动设备，所述油桶设置于移动设备上。

所述移动设备为一辆车子。

采用上述结构后，本实用新型加油计量设备在使用时，当向上转动螺杆，使支撑板与计量称接触且螺杆悬空，计量称支撑油桶且对油桶的油进行称量；然后，输油机构进行加油工作，可从计量称上准确测量加油量，避免加油过程缺斤短两，保护消费者的利益；在不使用时，当向下转动螺杆，使支撑板悬空于计量称上方，所述螺杆和支撑板架空油桶，并由螺杆和支撑板支撑油桶，避免长时间使用计量称而导致计量称坏掉；若消费者不相信店主的计量称，也可以在架空油桶时使用自己的计量称，更好的维护消费者利益。

附图说明

图1为本实用新型加油计量设备的结构示意图；

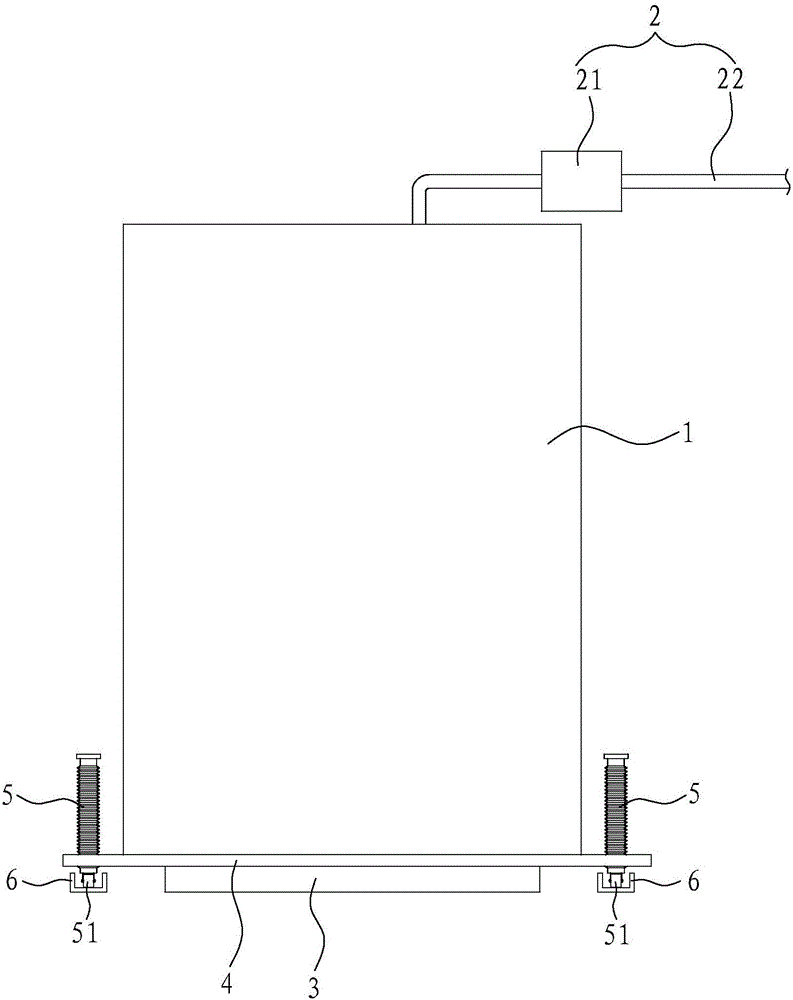

图2为本实用新型加油计量设备处于称油状态的正视示意图；

图3为本实用新型加油计量设备处于不称油状态的正视示意图；

图4为本实用新型加油计量设备的分解示意图

图5为本实用新型加油计量设备的固定结构的工作状态示意图；

图6为本实用新型加油计量设备设置于车子上的结构示意图。

符号说明

油桶1 输油机构2

计量称3 支撑板4

螺杆5 抽油泵21

输油管路22 导轨6

滑轮51 插孔52

插销53 车子10。

具体实施方式

为了进一步解释本实用新型的技术方案，下面通过具体实施例来对本实用新型进行详细阐述。

请参阅图1至图6，本实用新型揭示了一种加油计量设备，其包括有油桶1、输油机构2和计量称3，所述油桶1下方设置有支撑板4，所述计量称3设置于支撑板4下方，所述支撑板4的四角上分别活动设置有螺杆5；当向下转动螺杆5，使支撑板4悬空于计量称3上方，由螺杆5和支撑板4支撑油桶1；当向上转动螺杆5，使支撑板4与计量称3接触且螺杆5悬空，计量称2支撑油桶1且对油桶1的油进行称量。

本实用新型加油计量设备在使用时，当向上转动螺杆5，使支撑板4与计量称3接触且螺杆5悬空，计量称3支撑油桶1且对油桶1的油进行称量；然后，输油机构2进行加油工作，可从计量称3上准确测量加油量，避免加油过程缺斤短两，保护消费者的利益；在不使用时，当向下转动螺杆5，使支撑板4悬空于计量称3上方，所述螺杆5和支撑板4架空油桶1，并由螺杆5和支撑板4支撑油桶1，避免长时间使用计量称3而导致计量称3坏掉；若消费者不相信店主的计量称3，也可以在架空油桶1时使用自己的计量称3，更好的维护消费者利益。

本实用新型加油计量设备的所述输油机构2包括设置于油桶1上的抽油泵21和输油管路22；所述输油管路22连接至需加油的设备或桶上，通过抽油泵21抽取油桶1内的油，并由输油管路22输送至需加油的设备或桶内，方便加油工作。

本实用新型加油计量设备还平行设置有两导轨6，所述螺杆5向下转动后于导轨6内滑动，方便移动油桶1。

本实用新型加油计量设备的所述导轨6为U型钢。

本实用新型加油计量设备的所述螺杆5底端设置有于导轨6上滑动的滑轮51，使得螺杆5在导轨6上滑动更顺畅，轻便地移动油桶1。

本实用新型加油计量设备的所述螺杆5上设置有防止滑轮51滚动的固定结构；所述固定结构包括有设置于滑轮51上的插孔52及可转动插置于插孔52内的插销53，该插销53一端可转动连接于螺杆5或支撑板4上，另一端插置于插孔52内，可限制滑轮51滚动，避免滑轮51随意滚动，而导致油桶1随意移动，不方便使用；而且，若同一导轨6上有两组油桶1时，两油桶1随意移动可能会造成油桶1撞翻的情况。

本实用新型加油计量设备还包括一移动设备，所述油桶1设置于移动设备上，可方便油桶1的移动，避免人工搬运，消耗人力，提高工作效率。

本实用新型加油计量设备的所述移动设备为一辆车子10，有些消费者无法来固定加油点加油时，可以通过车子10移动油桶1至消费者所在位置，并进行加油工作，方便使用。

上述实施例和附图并非限定本实用新型的产品形态和式样，任何所属技术领域的普通技术人员对其所做的适当变化或修饰，皆应视为不脱离本实用新型的专利范畴。
