液体安全检验仪的制作方法

本发明涉及一种液体安全检验仪，用于对非金属容器内的液体进行安全检查。
背景技术：

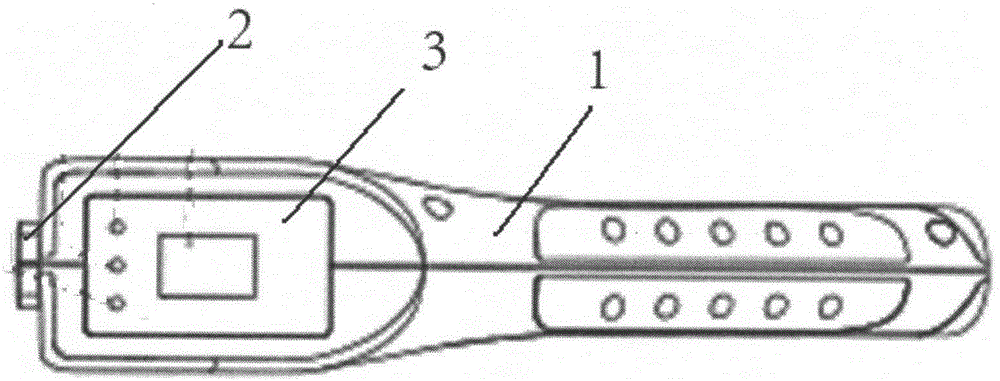

：危险物品的检测是关乎公共安全的重要事项，在诸如火车站、地铁站、汽车站、大型活动场馆等一些人流较为密集的区域常常可以见到检测行李包裹的安检机。安检机虽然能够排除大部分的威胁，但是安检机一方面有辐射，另一方面无法对液态的危险品无法做到有效识别。目前，为了排除液体危险品的通常做法是：要么在进入某个区域前禁止携带液态东西进入；要么让携带者喝一口，以示其没有危害。前一种做法显然无法在大多数区域推广，后一种做法则费时费力。技术实现要素：本发明的目的是提供一种能够对非金属容器内的液体进行实时安全检测的设备。为了达到上述目的，本发明的技术方案是提供了一种液体安全检验仪，包括可握持的壳体，壳体的端面为测量面，其特征在于，测量面的正面紧贴被测量的容器壁，发射极电极、电容传感器、接收电极、温度传感器位于测量面的背面，发射极电极及接收电极与电导率检测单元相连，电容传感器与介电常数检测单元相连，电导率检测单元的输出、介电常数检测单元的输出及温度传感器的输出均连接控制单元，控制单元连接设于壳体上的显示单元及存储单元，发射极电极、电容传感器、接收电极、温度传感器、电导率检测单元、介电常数检测单元、控制单元及存储单元均位于壳体内，由控制单元根据温度传感器、电导率检测单元、介电常数检测单元的输出得出被测量的容器内的液体是否安全，其步骤包括：事先在存储单元内存储各危险液体的理论电导率及理论介电常数，控制单元根据温度传感器及电导率检测单元计算得到实时电导率，同时，控制单元根据温度传感器及介电常数检测单元计算得到实时介电常数，判断存储单元内是否有与实时介电常数相匹配的理论介电常数，若有，则获得与实时介电常数相匹配的理论介电常数对应的危险液体的理论电导率，计算实时电导率与该理论电导率的差值，若差值未超过阈值，则被测量的容器内的液体不安全，若超过阈值，则由显示单元给出重新测量的提示，若存储单元内没有与实时介电常数相匹配的理论介电常数，则再判断存储单元是否有与实时电导率相匹配的理论电导率，若仍然没有，则被测量的容器内的液体安全，若有，则获得与实时电导率相匹配的理论电导率对应的危险液体的理论介电常数，计算实时介电常数与该理论介电常数的差值，若差值未超过阈值，则被测量的容器内的液体不安全，若超过阈值，则由显示单元给出重新测量的提示。优选地，测量面的正面紧贴被测量的容器壁后，测量面的上端面低于被测量的容器内的液体的液面。优选地，被测量的容器为非金属容器。本发明使用方法非常简单，结合电导率及介电常数来对容器内的液体是否安全进行判断，快速、准确。本发明的检测仪不含离子、微波射线放射源及其他潜在危险元素，对操作人员安全无害。附图说明图1为本发明提供的一种液体安全检验仪的主视图；图2为本发明提供的一种液体安全检验仪的俯视图。具体实施方式为使本发明更明显易懂，兹以优选实施例，并配合附图作详细说明如下。结合图1及图2，本发明提供的一种液体安全检验仪主要用于对非金属容器内的液体是否安全进行检测，其主要包括可握持的壳体1，壳体1的端面为测量面2。使用时，测量面2的正面需要完全紧贴被测量的容器的壁，且测量面2的顶端要位于容器内液体的液位的下方。用于捕捉信号的发射极电极、电容传感器、接收电极、温度传感器位于测量面2的背面。发射极电极及接收电极与电导率检测单元相连，电容传感器与介电常数检测单元相连。电导率检测单元的输出、介电常数检测单元的输出及温度传感器的输出均连接控制单元。控制单元连接设于壳体1上的显示单元3及存储单元。发射极电极、电容传感器、接收电极、温度传感器、电导率检测单元、介电常数检测单元、控制单元及存储单元均位于壳体1内。控制单元根据温度传感器及电导率检测单元获得被测量液体的电导率，同时，控制单元根据温度传感器及介电常数检测单元获得被测量液体的介电常数，再结合电导率及介电常数判断被测量的容器内的液体是否安全。本发明中如表1所示的液体均为危险液体：汽油煤油柴油乙醚异丙醚石油醚乙腈乙二醇硝基苯环氧丙烷正庚烷松节油丙酮苯甲苯二甲苯二氯乙烷乙醇异丙醇正辛烷二硫化碳甲醇硝基甲烷三氯甲烷油漆稀料四氢呋喃油漆正己烷苯乙烯环己酮环戊烷二乙胺正戊烷叔丁醇丙烯酸甲酯正丙醇环己烷甲基叔丁基醚1-4二氧六环双戊烯乙醛吡咯烷表1本发明判断是否为危险液体的步骤为：事先在存储单元内存储各危险液体的理论电导率及理论介电常数。控制单元根据温度传感器及电导率检测单元计算得到实时电导率，同时，控制单元根据温度传感器及介电常数检测单元计算得到实时介电常数，判断存储单元内是否有与实时介电常数相匹配的理论介电常数，若有，则获得与实时介电常数相匹配的理论介电常数对应的危险液体的理论电导率，计算实时电导率与该理论电导率的差值，若差值未超过阈值，则被测量的容器内的液体不安全，若超过阈值，则由显示单元3给出重新测量的提示，若存储单元内没有与实时介电常数相匹配的理论介电常数，则再判断存储单元是否有与实时电导率相匹配的理论电导率，若仍然没有，则被测量的容器内的液体安全，若有，则获得与实时电导率相匹配的理论电导率对应的危险液体的理论介电常数，计算实时介电常数与该理论介电常数的差值，若差值未超过阈值，则被测量的容器内的液体不安全，若超过阈值，则由显示单元3给出重新测量的提示。当前第1页1 2 3
