一种带写字板和平板电脑支架功能的铝合金鼠标垫的制作方法

本实用新型涉及鼠标垫领域技术，尤其是指一种带写字板和平板电脑支架功能的铝合金鼠标垫。

背景技术：

鼠标垫，就是鼠标用的小垫子。主要的功能是防止因为玻璃等特殊材质的表面反射与折射影响鼠标的感光器定位，提供一个方便鼠标感光器系统计算移动向量的平面。不过近来也有不少鼠标垫增加了腕托以提高手部舒适度。

鼠标作为标准的输入设备是必不可少的，而且随着个人电脑的不断发展，它的作用正在逐渐地超过键盘。然而好马需要配好鞍，一款好的鼠标也不另外，它的最佳搭档那非鼠标垫莫属了。

现在市面上有高档鼠标垫--铝合金鼠标垫，但这种鼠标垫仅仅是一个铝合金平板，也仅仅作为鼠标垫功能使用，不能为使用者提供更多的方便。

技术实现要素：

有鉴于此，本实用新型针对现有技术存在之缺失，其主要目的是提供一种带写字板和平板电脑支架功能的铝合金鼠标垫，其能有效解决现有之铝合金鼠标垫功能单一的问题。

为实现上述目的，本实用新型采用如下之技术方案：

一种带写字板和平板电脑支架功能的铝合金鼠标垫，包括有铝合金平板、硅胶圆筒、硅胶吸盘以及板夹；该硅胶圆筒可拆卸地安装于铝合金平板之表面的一长边侧缘，该硅胶吸盘设置于硅胶圆筒上，该板夹固定于铝合金平板之表面的一短边侧缘。

优选的，所述硅胶吸盘设置于硅胶圆筒的一端，硅胶圆筒的另一端凹设有用于插置并收纳笔具的空腔。

优选的，所述铝合金平板上设置有多个卡孔，该硅胶圆筒凸设有多个卡块，该多个卡块卡入对应的卡孔中。

优选的，所述板夹通过铆钉固定在铝合金平板上。

优选的，所述铝合金平板的底面设置有泡棉垫。

优选的，所述泡棉垫的中心位置设置有长条形槽孔。

本实用新型与现有技术相比具有明显的优点和有益效果，具体而言，由上述技术方案可知：

本产品将办公写字板和平板电脑支架的功能整合进来，从而刷新了人们对普通鼠标垫就是一个鼠标垫的印象，在使用过程中，用户可以更好地将一物多用，不仅方便，而且节约成本和空间，硅胶圆筒的手托功能、笔筒功能和支架功能很好的融合在一起，让用户可以按需协调。

为更清楚地阐述本实用新型的结构特征和功效，下面结合附图与具体实施例来对本实用新型进行详细说明。

附图说明

图1是本实用新型之较佳实施例的组装立体示意图；

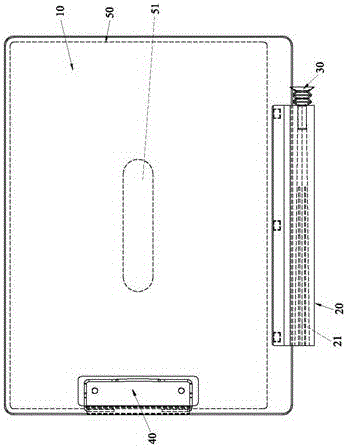

图2是本实用新型之较佳实施例的主视图；

图3是本实用新型之较佳实施例的侧视图；

图4是本实用新型之较佳实施例中平板的主视图。

附图标识说明：

10、铝合金平板 11、卡孔

20、硅胶圆筒 21、空腔

30、硅胶吸盘 40、板夹

50、泡棉垫 51、长条形槽孔

具体实施方式

请参照图1至图4所示，其显示出了本实用新型之较佳实施例的具体结构，包括有铝合金平板10、硅胶圆筒20、硅胶吸盘30以及板夹40。

该铝合金平板10呈长方形结构，该硅胶圆筒20可拆卸地安装于铝合金平板10之表面的一长边侧缘，该硅胶吸盘30设置于硅胶圆筒20上，该板夹40固定于铝合金平板10之表面的一短边侧缘。

所述硅胶吸盘30设置于硅胶圆筒20的一端，硅胶圆筒20的另一端凹设有用于插置并收纳笔具的空腔21。并且，所述铝合金平板10上设置有多个卡孔11，该硅胶圆筒20凸设有多个卡块（图中未示），该多个卡块卡入对应的卡孔11中，所述板夹40通过铆钉固定在铝合金平板10上。

以及，所述铝合金平板10的底面设置有泡棉垫50，所述泡棉垫50的中心位置设置有长条形槽孔51，以使得铝合金平板10的底面部分露出，便于硅胶吸盘30与铝合金平板10的底面吸附。

使用时，当将铝合金平板10正向放置于桌面，可作为鼠标垫使用，并有硅胶圆筒20作为手托功能；当将A4纸置于铝合金平板10上，并用板夹40将A4纸夹住，可作为办公写字板使用，硅胶圆筒20的空腔21可在作为写字板时放置笔；当将硅胶圆筒20和硅胶吸盘30从铝合金平板10取下时，并将硅胶吸盘30吸附在铝合金平板10的背面，利用硅胶圆筒20可对铝合金平板10进行支撑，同时，还可利用板夹40作为底部支撑从而托住平板电脑。

本实用新型的设计重点是：本产品将办公写字板和平板电脑支架的功能整合进来，从而刷新了人们对普通鼠标垫就是一个鼠标垫的印象，在使用过程中，用户可以更好地将一物多用，不仅方便，而且节约成本和空间，硅胶圆筒的手托功能、笔筒功能和支架功能很好的融合在一起，让用户可以按需协调。

以上结合具体实施例描述了本实用新型的技术原理。这些描述只是为了解释本实用新型的原理，而不能以任何方式解释为对本实用新型保护范围的限制。基于此处的解释，本领域的技术人员不需要付出创造性的劳动即可联想到本实用新型的其它具体实施方式，这些方式都将落入本实用新型的保护范围之内。
