一种基于互联网应用的自助售餐机整机结构的制作方法

本发明属于售货机技术领域，特别涉及一种自动售餐机。

背景技术：

现如社会，特别是在城市中，午餐成为很多人的大问题，通常请客下各个单位的中午休息的时间很有限，要吃饭还要休息，去饭堂排队要花很长时间，叫外卖不一定什么时候会送到，吃完饭还没休息就已经到了上班时间，中午没休息而导致精神的疲倦；在外吃饭安全卫生问题也没保障。因此迫切需要便捷、安全的设施来给人们提供午餐。

如专利申请201420711711.5公开了一种叶轮转盘式自助售货机，该售货机包括有外壳以及机外壳内设的储货机构、出货机构，所述储货机构为若干叶轮转盘，所述叶轮转盘由储货叶片、储货两侧挡板、叶轮转盘外围货物挡板以及叶轮转盘中心轴承和轴构成，储货两侧挡板通过叶轮转盘中心轴承和轴串接成叶轮转盘主体，储货两侧挡板的外侧设有叶轮转盘外围货物挡板，储货两侧挡板之间插设若干储货叶片，所述若干储货叶片沿叶轮转盘中心等间隔阵列排布形成若干扇形储货道。然而，该专利申请只适用于能够长期存放的产品，且只能现场购买，不能通过远程下单。

技术实现要素：

基于此，因此本发明的首要目地是提供一种基于互联网应用的自助售餐机整机结构，该自助售餐机整机结构能够依托互联网支持的自助售餐机，可实现远程控制，即可提前网上订餐也可现场购餐，数据会同步更新，有良好的用户体验。

本发明的另一个目地在于提供一种基于互联网应用的自助售餐机整机结构，该自助售餐机整机结构占地面积小、布点方便，可以广泛分布于写字楼、商业区、工业园区、车站等人流密集的区域，方便人们的日常生活。

为实现上述目的，本发明的技术方案为：

一种基于互联网应用的自助售餐机整机结构，其包括有一个封闭隔热的腔体、储餐机构、取餐机构、出餐通道、加热装置、天线以及腔体外一个控制箱；

所述腔体是一个回字形的双层结构，两层之间填充保温材料；

所述储餐机构设置于腔体内部，是多层分格笼形结构，具有多格，可放置多个餐盒，每一个餐盒占据一格；

所述取餐机构由X轴控制机构、Y轴控制机构以及夹爪组件组成，它们协同控制餐盒的推出，最快10秒可出一盒餐；取餐机构可以上下动动，也可以左右运动，可以运动到每一个餐盒位置取出餐盒送到出餐通道；

所述加热装置设置于腔体的底部或侧壁上，以提供足够的热量给食物进行加热；

所述出餐通道是连结保温腔体和顾客的通道，由外门和推餐机构组成，推餐机构将通道内的餐盒推近外门，外门打开后顾客取走自己的餐盒，外门自动关闭；

所述天线，与控制箱电连接，接收无线传输的信号，将传输来的控制指令和供餐需求发送给控制箱；

所述控制箱为智能控制装置，不仅控制所述取餐机构及加热装置，还接受人们购买的指令，控制推餐机构退出餐盒、打开内门，控制外门的开关。

所述X轴控制机构包括有支撑架、导轨及平移组件，支撑架上设置有导轨，平移组件滑设于导轨上。

所述Y轴控制机构包括有支架、电机及导轨，所述支架为框架型，其竖向设置有竖向支架，竖向支架的顶端设置有横向支架，横向支架支撑有电机，所述导轨设置于竖向支架上，电机通过传动件带动Y轴控制机构做上下运动。

所述X轴控制机构的支撑架设置于Y轴控制机构的竖向支架之间，以能够实现X轴控制机构和Y轴控制机构的协作。

所述夹爪组件包括有电机、推动件及挡板，所述电机带动推动件产生运动，挡板设置于推动件的一端，用于推动餐盒；且所述夹爪组件设置于水平板上，水平板固定于所述X轴控制机构上。

进一步，所述水平板固定在平移组件上，以能够被X轴控制机构和Y轴控制机构带动，从而使夹爪组件推动餐盒进入到出餐通道中。

所述储餐机构中，多层分格笼形结构的上下分层是通过分隔板实现的，且分隔板上设置有特殊冲孔，以加快热风循环使每盒饭都能快速均匀受热。

所述自助售餐机整机结构的腔体表面上设置有一个广告屏，广告屏与控制箱电连接，可播放广告以及展示餐品用。

所述的腔体表面的面板上设置有触摸屏和二维码扫描模块，所述触摸屏和二维码扫描模块与控制箱电连接，顾客可通过触摸屏和二维码扫描进行交互操作。

所述自助售餐机整机结构还包括有制冷装置，所述制冷装置设置于腔体内，通常情况下，制冷与加热为同一个腔体，在不同的时段分别进行工作，例如中午餐售完后下午售卖生鲜时开启制冷功能而不开加热功能。

所述出餐通道还包括有内门，内门设置于外门和腔体之间，内门将通道和腔体分割开，以便于保温。

本发明所实现的自助售餐机整机结构，通过智能控制，能够依托互联网支持的自助售餐机，可实现远程控制，即可提前网上订餐也可现场购餐，数据会同步更新，有良好的用户体验。

且占地面积小、布点方便，可以广泛分布于写字楼、商业区、工业园区、车站等人流密集的区域，方便人们的日常生活。

附图说明

图1是本发明所实施的主视图。

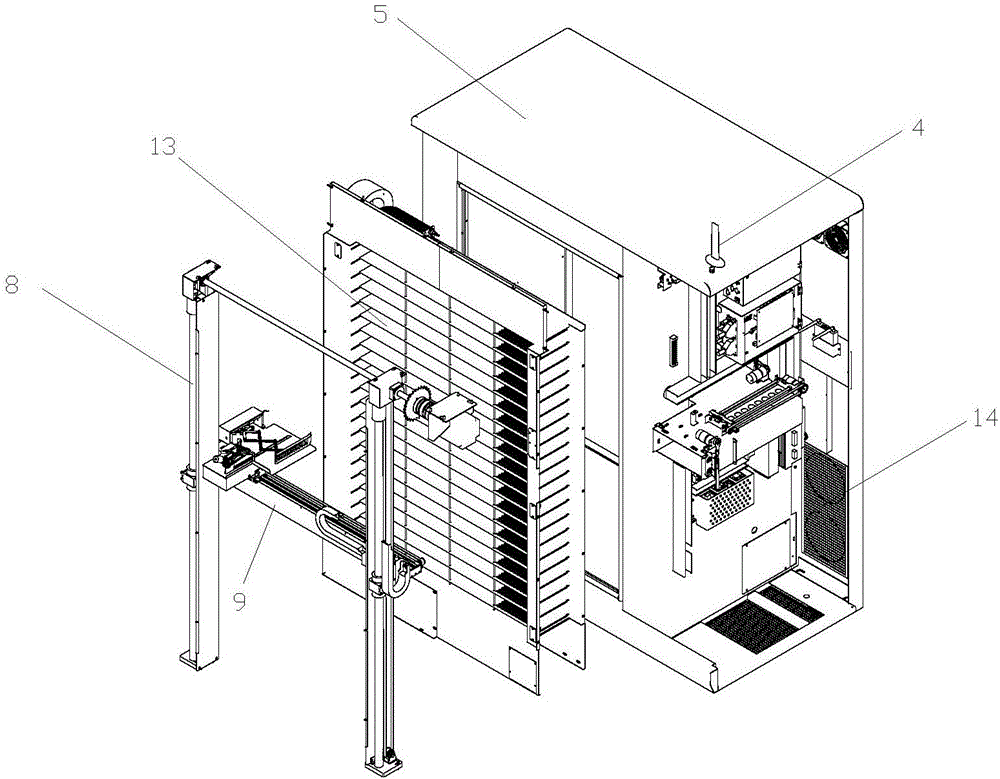

图2是本发明所实施的结构分解示意图。

图3是本发明所实施所述取餐机构的结构示意图。

图4是本发明所实施所述储餐机构的局部放大示意图。

具体实施方式

为了使本发明的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本发明进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本发明，并不用于限定本发明。

参见图1、图2所示，为本发明所实现的自助售餐机整机结构(简称自助售餐机)，图中所示，自助售餐机主要包括有腔体5、取餐机构(包括有X轴控制机构9、Y轴控制机构8及夹爪组件)、储餐机构13、加热装置14及控制箱。

自助售餐机的前面设置有出餐口1、广告屏2、前门3、触摸屏6及扫描区7，出餐口1便于人们拿取餐盒；广告屏2设置在前门3的外壁上，可播放广告以及展示餐品用；触摸屏6及扫描区7均设置于前面3的一侧，顾客可通过触摸屏6和扫描区7的二维码扫描进行交互操作。

出餐口1的内侧设置有外门，同时一内门设置于外门和腔体5之间，内门将出餐的通道和腔体分割开，以便于保温。

天线4设置在自助售餐机的顶部，以便于有效地收取无线传输信号，以能够进行远程控制和操作。天线4与控制箱电连接，接收无线传输的信号，将传输来的控制指令和供餐需求发送给控制箱；

控制箱为智能控制装置，不仅控制所述取餐机构及加热装置，还接受人们购买的指令，控制推餐机构退出餐盒、打开内门，控制外门的开关。人们可以利用相关的APP在手机上查询网点、下单付款，或是现场购买通过手机扫码支付，非常便利。

腔体5是一个回字形的双层结构，且其内填充聚胺脂用以隔热保温。

加热装置14设置于腔体5底部的侧壁上，既便于安装设置，又能够提供足够的热量给食物进行加热。

结合图3所示，取餐机构由X轴控制机构、Y轴控制机构以及夹爪组件组成，它们协同控制餐盒的推出，最快10秒可出一盒餐；取餐机构可以上下动动，也可以左右运动，可以运动到每一个餐盒位置取出餐盒送到出餐通道。通常，腔体5右侧有一个出餐通道，取餐机构将餐盒推送入出餐通道，出餐通道内的机构将餐盒推到出餐口。

X轴控制机构9包括有支撑架91、导轨92及平移组件93，支撑架91上设置有导轨92，平移组件93则滑设于导轨92上。支撑架91则设置于Y轴控制机构的两个竖向支架81之间。

Y轴控制机构包括有支架、电机83及导轨84，其中，支架为框架型，其竖向设置有竖向支架81，竖向支架81的顶端设置有横向支架82，横向支架82支撑有电机83，导轨84设置于竖向支架81上，同时，竖向支架81上还设置有传动件85，传动件85连接电机，电机83通过传动件85带动Y轴控制机构做上下运动。

夹爪组件包括有电机、推动件11及挡板10，所述电机带动推动件11产生运动，挡板10固定设置于推动件11的一端，用于推动餐盒；同时，该夹爪组件设置于水平板12上，水平板12固定于所述X轴控制机构的平移组件93上，这样，夹爪组件能够被X轴控制机构和Y轴控制机构带动，从而使夹爪组件推动餐盒进入到出餐通道中。

出餐通道是连结保温腔体和顾客的通道，由外门和推餐机构组成，推餐机构将通道内的餐盒推近外门，外门打开后进入到出餐口1，顾客取走自己的餐盒，外门自动关闭；外门和推餐机构可以通过现有技术实现，在此不再赘述。

储餐机构13设置于腔体内部，是多层分格笼形结构，具有多格，可放置多个餐盒，每一个餐盒占据一格；结合图4所示，所述储餐机构13中，多层分格笼形结构的上下分层是通过分隔板131实现的，分隔板131为冲有孔的不锈钢板，且分隔板上设置有特殊冲孔，冲孔用以通风透气加快热循环，使腔体内各位置餐盒快速均匀加热，以加快热风循环使每盒饭都能快速均匀受热。

在其它的实施方式中，自助售餐机还安装有制冷装置，通常情况下，制冷与加热为同一个腔体，在不同的时段进行，例如中午餐售完后下午售卖生鲜时开启制冷功能而不开加热功能。又例如中央厨房的餐品经过速冻后，可以提前在凌晨时段配餐，此时也需要打开制冷功能用以餐品保鲜，在售餐前两小时开启加热功能对餐品加热。

总之，本售餐机使用方便，可以利用APP在手机上查询网点、下单付款，或是现场购买通过手机扫码支付，非常便利；本售餐机占地面积小布点方便，可以广泛分布于写字楼、商业区、工业园区、车站等人流密集的区域，取餐方便耗费时间少，从售餐机接到出餐指令到用户取到餐盒仅需短短的十几秒钟；本售餐机还设置有加热及治冷系统，可以保证餐品不变质，到用户手中的餐品热度适中，保持餐品的色、味像刚做出的餐品一样。

以上所述仅为本发明的较佳实施例而已，并不用以限制本发明，凡在本发明的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本发明的保护范围之内。
