多功能排插的制作方法

本实用新型涉及电源连接装置领域，特别是涉及一种多功能排插。

背景技术：

随着经济社会的发展，越来越多的家用电器以及各种电子产品的得到普及，由于家用电器越来越多，每个电器和电子产品都需要用到电，利用排插可以为多个家用电路同时提供电源，是给各种家用电器提供能源的重要环节。为了适应日益普及和增多的家用电器，市场上出现了拼接式的排插，即利用各个相同型号排插单体相互拼接在一块构成完成的排插，从而解决了传统的排插的插孔数目不能满足家用电器数量增长带来的对更多插孔的需求。

然而，现有的可拼接式的排插结构单一、功能简单，相邻两个排插单体之间的结构连接稳定性差，在长时间的使用过程容易出现松动，造成电源连接中断的问题，由此导致家用电器在使用过程因为突然的掉电，导致家用电器的稳定性下降，严重的甚至导致家用电器的损坏，照成了资源的浪费。

技术实现要素：

基于此，有必要针对如何提高供电的稳定性的技术问题，提供一种多功能排插。

一种多功能排插，包括相互电连接的接电体和排插单体，所述接电体设置有连接座，所述排插单体设置有连接座和连接头；所述连接座包括壳体及设置在所述壳体内的连接部，所述壳体开设有一组插孔，所述连接部设置有导电件，所述导电件对应于所述一组插孔；所述连接头包括筒体以及设置在所述筒体内的一组插脚；所述接电体的所述壳体包裹所述排插单体的所述筒体，所述连接部收容于所述筒体中，每一所述插脚对应容置于一所述插孔并与所述导电件电连接。

在其中一个实施例中，所述导电件包括绝缘体以及设置在所述绝缘体上的 防尘件和多个导电夹片，每一所述导电夹片对应一所述插孔，所述防尘件设置于所述绝缘体上，且位于所述导电夹片与所述插孔之间，用于当所述插脚拨出所述插孔时，所述防尘件挡设所述插孔。

在其中一个实施例中，所述连接部设置有收容于所述壳体的安装座，所述安装座具有容置腔，所述导电件收容于所述容置腔中。

在其中一个实施例中，所述绝缘体为框架结构。

在其中一个实施例中，所述壳体开设有容置槽，所述筒体的筒壁收容于所述容置槽中。

在其中一个实施例中，所述筒体具有安装槽，所述安装槽的底部设置有安装位，所述一组插脚安装于所述安装位上。

在其中一个实施例中，包括至少两个顺序级联的所述排插单体，其中第一个所述排插单体的所述连接头与所述接电体的所述连接座电连接，且该所述排插单体的所述连接座与下一个所述排插单体的所述连接头电连接。

上述多功能排插，接电体通过连接座与排插单体的连接头连接，且连接后的连接座与连接头之中，壳体包裹筒体，连接部收容于筒体，插脚容置于插孔并与导电件电连接，在实现接电体与排插单体的电连接的同时，连接座与连接头的连接也更加稳定牢固，防止在供电过程中排插单体与接电体断开连接，因此有效地提高了供电的稳定性。

附图说明

图1为一个实施例中多功能排插的结构示意图；

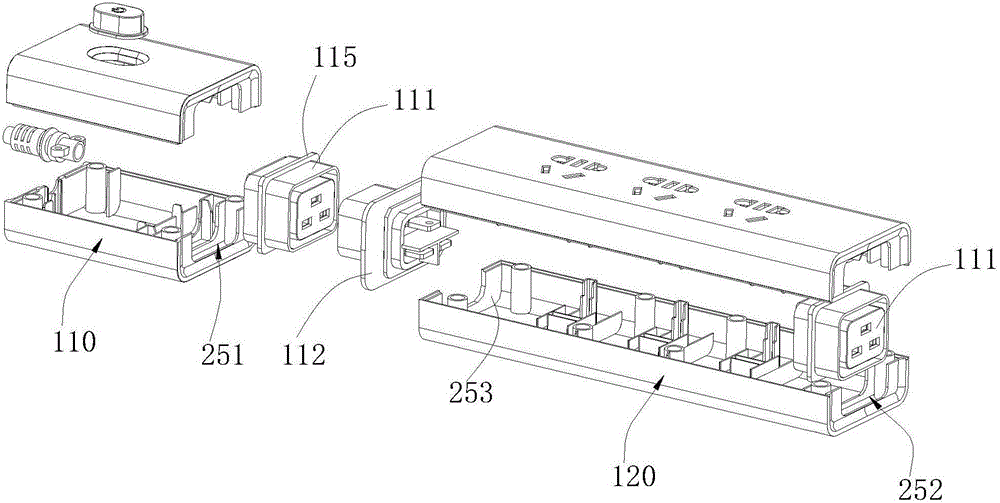

图2为图1所示实施例中多功能排插的爆炸结构示意图；

图3为一个实施例中连接座的结构示意图；

图4一个实施例中连接座的爆炸结构示意图；

图5为一个实施例中连接头的结构示意图；

图6为一个实施例中导电件的结构示意图；

图7为一个实施例中导电件的另一视角的结构示意图；

图8为一个实施例中导电件的结构示意图；

图9为一个实施例中导电件的另一视角的结构示意图；

图10为一个实施例中绝缘体的结构示意图；

图11为一个实施例中导电件的结构示意图；

图12为一个实施例中安装座的结构示意图；

图13为一个实施例中安装座的另一视角的结构示意图。

具体实施方式

为使本实用新型的上述目的、特征和优点能够更加明显易懂，下面结合附图对本实用新型的具体实施方式做详细的说明。在下面的描述中阐述了很多具体细节以便于充分理解本实用新型。但是本实用新型能够以很多不同于在此描述的其它方式来实施，本领域技术人员可以在不违背本实用新型内涵的情况下做类似改进，因此本实用新型不受下面公开的具体实施例的限制。

在本实用新型的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“长度”、“宽度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”、“顺时针”、“逆时针”、“轴向”、“径向”、“周向”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者隐含地包括至少一个该特征。在本实用新型的描述中，“多个”的含义是至少两个，例如两个，三个等，除非另有明确具体的限定。

在本实用新型中，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”、“固定”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或成一体；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系，除非另有明确的限定。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。

在本实用新型中，除非另有明确的规定和限定，第一特征在第二特征“上”或“下”可以是第一和第二特征直接接触，或第一和第二特征通过中间媒介间接接触。而且，第一特征在第二特征“之上”、“上方”和“上面”可是第一特征在第二特征正上方或斜上方，或仅仅表示第一特征水平高度高于第二特征。第一特征在第二特征“之下”、“下方”和“下面”可以是第一特征在第二特征正下方或斜下方，或仅仅表示第一特征水平高度小于第二特征。

需要说明的是，当元件被称为“固定于”或“设置于”另一个元件，它可以直接在另一个元件上或者也可以存在居中的元件。当一个元件被认为是“连接”另一个元件，它可以是直接连接到另一个元件或者可能同时存在居中元件。本文所使用的术语“垂直的”、“水平的”、“上”、“下”、“左”、“右”以及类似的表述只是为了说明的目的，并不表示是唯一的实施方式。

请一并参阅图1和图2，一种多功能排插10包括接电体110和排插单体120。接电体110用于外接电源，例如通过电源线连接外部市电。排插单体120与接电体110电连接，排插单体120具有电源插孔，用电器的插头可以通过插入排插单体120的电源插孔连接至外部电源。多个排插单体120可以拼接在一起，以为更多的用电器提供电源。

本实施例中，接电体110设置有连接座111。排插单体120设置有连接座111和连接头112。接电体110和排插单体120相互电连接。排插单体120的连接头112与接电体110的连接座111电连接。排插单体120的连接座111用于接入其它排插单体的连接头112，以增加排插单体的数量。这样，多个排插单体顺序级联，第一个排插单体的连接头与接电体的连接座电连接，第二个排插单体的连接头与第一个排插单体的连接座电连接，即下一个排插单体的连接头与上一个排插单体的连接座电连接，以此类推。

如图3和图4所示，连接座111包括壳体310及设置在壳体310内的连接部320，壳体310开设有一组插孔311，连接部320设置有导电件321，导电件321对应于一组插孔311。如图5所示，连接头112包括筒体510以及设置在筒体510内的一组插脚520。请参阅图1至图5，接电体110的连接座111的壳体310包裹排插单体120的连接头112的筒体510，连接部320收容于筒体510中， 每一插脚520对应容置于一插孔311并与导电件321电连接。

上述多功能排插10，接电体110通过连接座111与排插单体120的连接头112连接，且连接后的连接座111与连接头112之中，壳体310包裹筒体510，连接部320收容于筒体510，插脚520容置于插孔311并与导电件321电连接，在实现接电体110与排插单体120的电连接的同时，连接座111与连接头112的连接也更加稳定牢固，防止在供电过程中排插单体120与接电体110断开连接，因此有效地提高了供电的稳定性。

本实施例中，接电体110设置有第一卡槽251，排插单体120设置有第二卡槽252以及卡位253。接电体110的连接座111卡设于第一卡槽251。排插单体120的连接座111卡设于第二卡槽252，排插单体120的连接头112卡设于卡位253。这样设置可方便安装连接座111和连接头112，提高组装效率。

请一并参阅图3和图5，一实施例中，壳体310开设有容置槽313。筒体510的筒壁511的结构与容置槽313的结构匹配。具体的，连接座111与连接头112连接后，筒体510的筒壁511收容于容置槽313中。当外部的水分接触连接座111或者连接头112时，由于容置槽313具有一定的深度，因此水分难以沿筒壁511进入容置槽313，这样设置可以有效地防止外部的水分进入插孔311与导电件321以及插脚520接触，提高用电安全。

如图5所示，一实施例中，筒体510具有安装槽512。本实施例中，安装槽512的底部设置有安装位，一组插脚520安装于安装位上。本实施例中，安装位包括接地安装位、零线安装位和火线安装位。接地安装位、零线安装位和火线安装位三者呈“品”字形。对应的，一组插脚520包括接地插脚、零线插脚以及火线插脚。接地插脚安装于接地安装位，零线插脚安装于零线安装位，火线插脚安装于火线安装位。本实施例中，接地插脚、零线插脚以及火线插脚穿设筒体510的安装槽512的底部并分别与排插单体120的导电线排连接。可以理解，排插单体120的导电线排与排插单体120电源插孔对应，此次不再赘述。

请一并参阅图4、图6、图7、图8和图9，导电件321包括绝缘体361以及设置在绝缘体361上的防尘件362和多个导电夹片363，多个导电夹片363相互之间通过绝缘体361相互绝缘。如图4所示，每一导电夹片363对应于一插 孔311。防尘件362弹性设置于绝缘体361上，且位于导电夹片363与插孔311之间。如图7所示，当插脚520拨出插孔311的时，防尘件362挡设插孔311，防止尘土、颗粒等异物由插孔311进入导电件321，影响正常的供电，提高供电的稳定性和安全性。

请参阅图10，本实施例中，绝缘体361为框架结构，其设置有接地通口371、零线通口372和火线通口373。接地通口371、零线通口372和火线通口373三者呈“品”字形。如图9所示，对应的，导电夹片363包括接地夹片3631、零线夹片3632和火线夹片3633。接地夹片3631的一端对应接地通口371设置在，绝缘体361上，零线夹片3632的一端对应零线通口372设置在绝缘体361上，火线夹片3633的一端对应火线通口373上设置在绝缘体361上。

结合图6和图10，绝缘体361设置有滑轨374，滑轨374设置在零线通口372和火线通口373之间。对应的，防尘件362开设有滑槽375，滑轨374嵌设于滑槽375中，且防尘件362通过弹性件364与绝缘体361连接。防尘件362具有第一插槽381和第二插槽382，第一插槽381和第二插槽382分别具有倾斜的底部，且第一插槽381的底部对应于零线通口372，第二插槽382的底部对应于火线通口373。

结合图7和图9，连接使用时，当推动插脚520插入插孔311时，插脚520分别与第一插槽381和第二插槽382的底部抵接，在弹性件364的作用下，防尘件362沿滑轨374的方向弹性向上滑动，使得防尘件362离开零线通口372和火线通口373，即暴露出零线夹片3632和火线夹片3633，进一步推动插脚520即可使插脚520插入零线夹片3632和火线夹片3633上，实现电连接。当插脚520拨出插孔311时，在弹性件364的作用下，防尘件362沿滑轨374的方向弹性向下滑动，使得防尘件362挡设在零线通口372和火线通口373前方，即防尘件362挡设插孔311，防止尘土、颗粒等异物由插孔311进入导电件321，影响正常的供电。

在使用过程中，滑槽375将经常与滑轨374发生接触摩擦，并且该摩擦往往是在插脚的作用力下发生，因此摩擦系数较大，并且，由于防尘件362为可拆卸的部件且生产成本低，防尘件362损坏后可及时更换，但绝缘体361与导 电夹片363连接后形成一个整体，不容易拆卸，因此为了提高滑轨374的使用寿命，滑轨374的表面设置有耐磨层，耐磨层包括依次贴附于绝缘体361上的接触膜层、备用膜层以及连接膜层。连接膜层与绝缘体361连接，本实施例中，绝缘体361开设有贴合区，连接膜层贴设于贴合区中。备用膜层贴附于连接膜层。接触膜层贴附于备用膜层。也就是说，连接膜层、备用膜层以及接触膜层依次贴附于贴合区。

例如，接触膜层为玻璃层。玻璃层采用石英材料制成。优选的，接触膜层为钢化玻璃层。例如，备用膜层为陶瓷层。陶瓷层采用陶瓷材料制成。优选的，备用膜层为耐磨陶瓷层。该耐磨陶瓷层采用AL2O3为主要原料，以稀有金属氧化物为熔剂，经一千七百度高温焙烧形成该陶瓷层。例如，连接膜层为耐磨钢板层。优选的，耐磨钢板层以铬合金为主，同时还添加锰、钼、铌、镍等其它合金成分制成。

为了进一步地提高滑轨374的使用寿命，优选的，接触膜层、备用膜层以及连接膜层的厚度的比例为1～1.5：2.2～3.2：3～6。这样设置可以使得当接触膜层被磨损后备用膜层可以继续与滑槽接触，同理当备用膜层被磨损后连接膜层可以继续与滑槽接触。优选的，接触膜层、备用膜层以及连接膜层的厚度的比例为1：2.2：3。

请一并参阅图10和图11，导电件321包括第一夹片安装部391和第二夹片安装部392。第一夹片安装部391和第二夹片安装部392分别与绝缘体361连接。本实施例中，第一夹片安装部391邻近接地通口371。第二夹片安装部392设置在零线通口372和火线通口373之间。第一夹片安装部391与接地夹片3631连接。本实施例中，第一夹片安装部391与接地夹片3631焊接固定。零线夹片3632和火线夹片3633分别与第二夹片安装部392焊接固定。这样可以牢固稳定地将接地夹片3631、零线夹片3632和火线夹片3633固定在绝缘体361上，以使得插脚520插入后分别与接地夹片3631、零线夹片3632和火线夹片3633稳定接触，提高供电的稳定性和安全性。

请一并参阅图4、图11、图12和图13，一实施例中，连接部320设置有收容于壳体310的安装座322。本实施例中，安装座322具有容置腔410，导电件 321收容于容置腔410中。为了进一步加强导电件321与安装座322连接的稳定性，容置腔410内设置有第一夹片固定部411和第二夹片固定部412。第一夹片安装部391对应与第一夹片固定部411连接，第二夹片安装部392对应与第二夹片固定部412连接。本实施例中，第一夹片安装部391与第一夹片固定部411插接并卡接。第二夹片安装部392与第二夹片固定部412插接并卡接。这样可以使得导电件321收容于容置腔410后，在第一夹片固定部411和第二夹片固定部412的作用下限制导电件321移动，从而使得导电件321固定于容置腔410且与安装座322稳定连接。

本实施例中，安装座322开设有接地穿口421、零线穿口422和火线穿口423。并且，安装座322设置有轨道。例如，轨道包括第一轨道431、第二轨道432和第三轨道433，第一轨道431、第二轨道432和第三轨道433均由两根平行设置的凸轴形成。本实施例中，第一轨道431对应于接地穿口421，第二轨道432对应于零线穿口422，第三轨道433对应于火线穿口423。

结合图4、图11和图13，接地夹片3631设置在第一轨道431内并穿设接地穿口421外露于安装座322，零线夹片3632设置在第二轨道432内并穿设零线穿口422外露于安装座322和火线夹片3633设置在第三轨道433内并穿设火线穿口423外露于安装座322。可以理解，外露的接地夹片3631、零线夹片3632和火线夹片3633用于与排插单体120或者接电体110的导电线排连接。

为了便于将导电件321安装入安装座322，安装座322开设有若干让位缺口441。例如，让位缺口441包括与第一轨道431对应的第一让位缺口451、与第二轨道432对应的第二让位缺口452以及与第三轨道433对应的第三让位缺口453。让位缺口441具有倾斜面，如图12所示，该倾斜面由内往外倾斜。这样设置可以使得在将导电件321安装入安装座322时，导电件321的导电夹片363可沿让位缺口441准确地安装入安装座322中。

具体的，接地夹片3631沿第一让位缺口451滑入安装座322并与第一轨道431连接，零线夹片3632沿第二让位缺口452滑入安装座322并与第二轨道432连接，火线夹片3633沿第三让位缺口453滑入安装座322并第三轨道433连接。如此，在第一轨道431、第二轨道432和第三轨道433以及对应的第一让位缺口 451、第二让位缺口452以及第三让位缺口453的配合下，可方便地将导电件321安装入安装座322，并使得接地夹片3631精准地穿设接地穿口421外露于安装座322，零线夹片3632精准地穿设零线穿口422外露于安装座322，火线夹片3633精准地穿设火线穿口423外露于安装座322。

一实施例中，多功能排插包括至少两个顺序级联的排插单体120，其中第一个排插单体120的连接头112与接电体110的连接座111电连接，且该排插单体的连接座111与下一个排插单体的连接头112电连接。

一实施例中，多功能排插包括多个顺序级联的排插单体120，其中上一个排插单体的连接座111与下一个排插单体的连接头112电连接。

以上所述实施例的各技术特征可以进行任意的组合，为使描述简洁，未对上述实施例中的各个技术特征所有可能的组合都进行描述，然而，只要这些技术特征的组合不存在矛盾，都应当认为是本说明书记载的范围。

以上所述实施例仅表达了本实用新型的几种实施方式，其描述较为具体和详细，但并不能因此而理解为对实用新型专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本实用新型构思的前提下，还可以做出若干变形和改进，这些都属于本实用新型的保护范围。因此，本实用新型专利的保护范围应以所附权利要求为准。
