一种智能预警电缆的制作方法

本发明涉及电缆技术领域，具体涉及一种智能预警电缆。

背景技术：

高压电缆是电力电缆的一种，也是电力运输系统中不可或缺的设施。高压电缆的导体部分大多由铜制成，使得高压电缆可承受较大的通电的电流，所以，高压电缆多用于电力传输的主干道，但是现有的电缆遍布城市乡村的大街小巷，但是工作人员无法在服务器的显示屏中看到电缆的走向分布以及各个电缆的具体位置，且有些地区盗窃和破坏电力设施案件呈高发态势，不法分子盗割电力电缆和破坏电力电缆的行为严重破坏了电力的正常供应，造成了巨大的经济损失。

技术实现要素：

本发明的目的在于针对现有技术中的不足，而提供一种智能预警电缆，该智能预警电缆能够实现电缆的实时预警。

本发明的目的通过以下技术方案实现：

提供一种智能预警电缆，所述电缆为依次连接的分段电缆，每一段所述电缆均包括由外至内依次设置的外护套层、钢带铠装层、内护套层以及导体，所述导体和内护套层之间设有填充物，所述填充物采用丙烯酸聚合物制成，所述钢带铠装层由多个环形布置的橡胶垫块围成，所述导体的数量为三个，每一所述导体外均设置有由内至外依次排列的内屏蔽层、绝缘层、外屏蔽层、铜带屏蔽层以及光纤单元保护层，所述光纤单元保护层中设有光纤；

相邻的两段电缆之间通过接头连接，每一所述接头均连接服务器，所述服务器包括灯光报警装置、电子地图显示、线路、通信模块和设备id，其中灯光报警装置则用于实现灯光预警，电子地图显示可以显示预警信息出现的位置和线路；设备id能够在服务器中标定被监测电缆的走线位置以及监测该电缆的接头的位置并在电子地图显示中显示出来，每一接头在服务器中具有一个设备id号，服务器能够建立接头和被监测电缆的管理台账；

所述接头内置有控制模块，电子地图也能够用于显示各控制模块和被监测电缆线路的位置，所述控制模块包括光纤收发模块、gprs模块和gps模块，光纤收发模块则用于收发光纤信号，gprs模块用于实现与服务器的通信，gps模块用于显示当前接头的位置，线路用于对被监测电力电缆和控制模块进行台账管理，而通信模块则用于实现与各控制模块的通信。

其中，所述gps模块连接有能为其供电的可充电电源模块，所述充电电源模块耦接电缆一端的电源并存储有一定的电量。

本发明的有益效果如下：

1、服务器包括电子地图显示与设备id，设备id能够在服务器中标定被监测电缆的走线位置以及监测该电缆的接头的位置并在电子地图显示中显示出来，且每一接头在服务器中均具有一个设备id号，并且设备id能够在服务器中标定被检测电缆的走线位置并在电子地图显示中显示出现，服务器中能够直观的看到该发生故障的接头在电子地图中显示中的位置，维修人员能够知道该故障点的大概位置，并根据每一接头的控制模块中的gps模块，维修人员能够很快的定位到具体的故障电缆的位置，实现快速维修，利用服务器建立接头与被检测电缆之间的管理台账，实现了电缆的可视；通过电缆的可视化并结合预警装置，当电缆被偷或者被破坏时能够实时预警，同时综合电子地图和短信方式预警被盗位置和线路，有效提高了处置效率，减少经济损失；

2、多个环形布置的橡胶垫块对电缆起到了缓冲作用。

附图说明

利用附图对本发明作进一步说明，但附图中的实施例不构成对本发明的任何限制，对于本领域的普通技术人员，在不付出创造性劳动的前提下，还可以根据以下附图获得其它的附图。

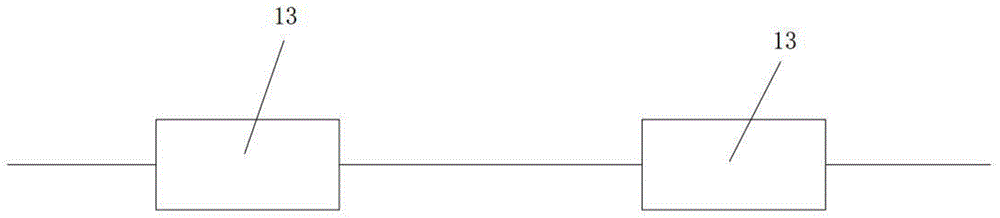

图1为本发明的智能预警电缆的接头与电缆的结构示意图。

图2为本发明的智能预警电缆的控制模块、服务器与电缆之间的连接图。

图3为本发明的智能预警电缆的横截面图。

图1至图3中包括：

外护套层1，钢带铠装层2，内护套层3，导体4，填充物5，内屏蔽层7，绝缘层8，外屏蔽层9，铜带屏蔽层10，光纤单元保护层11，光纤12，接头13。

具体实施方式

结合以下实施例对本发明作进一步描述。

本发明的一种智能预警电缆的具体实施方式，如图1-图3所示，所述电缆为依次连接的分段电缆，每一段所述电缆均包括由外至内依次设置的外护套层1、钢带铠装层2、内护套层3以及导体4，所述导体4和内护套层3之间设有填充物5，所述填充物5采用丙烯酸聚合物制成，所述钢带铠装层2由多个环形布置的橡胶垫块围成，橡胶垫块对电缆起到了缓冲作用，橡胶垫块与内护套层3的内壁、外护套层1的内壁均固定连接。

所述导体4的数量为三个，每一所述导体4外均设置有由内至外依次排列的内屏蔽层7、绝缘层8、外屏蔽层9、铜带屏蔽层10以及光纤单元保护层11，所述光纤单元保护层11中设有光纤12；

相邻的两段电缆之间通过接头13连接，每一所述接头13均连接服务器，所述服务器包括灯光报警装置、电子地图显示、线路、通信模块和设备id，其中灯光报警装置则用于实现灯光预警，电子地图显示可以显示预警信息出现的位置和线路，线路与控制模块管理用于对被监测电力电缆和控制模块进行台账管理，而通信模块则用于实现与各控制模块的通信；设备id能够在服务器中标定被监测电缆的走线位置以及监测该电缆的接头13的位置并在电子地图显示中显示出来，每一接头13在服务器中均具有一个设备id号，服务器能够建立接头13和被监测电缆的管理台账。

所述接头13内置有控制模块，电子地图也能够用于显示各控制模块和被监测电缆线路的位置，所述控制模块包括光纤12收发模块、gprs模和gps模块，光纤12收发模块则用于收发光纤12信号，gprs模块用于实现与服务器的通信，gps模块用于显示当前接头13的位置。

当电缆出现故障时，控制模块检测后则将这一故障信息发送给服务器的灯光报警装置，用于提醒人们电缆出现了故障，由于每一接头13在服务器中均具有一个设备id号，并且设备id能够在服务器中标定被检测电缆的走线位置并在电子地图显示中显示出现，服务器中能够直观的看到该发生故障的接头13在电子地图中显示中的位置，维修人员能够知道该故障点的大概位置，并根据每一接头13的控制模块中的gps模块，维修人员能够很快的定位到具体的故障电缆的位置，实现快速维修，利用服务器建立接头13与被检测电缆之间的管理台账，实现了电缆的可视化。

控制模块还包括预报警装置，所述预报警装置通过所述通信模块与服务器连接，当服务器在接收到通信模块发送过来的预报警装置的报警信息后，将在服务器中以电子地图显示和灯光报警装置警报的形式提示报警信息以及发生位置和线路，同时以短信方式通知相关人员手机，通过电缆的可视化并结合控制模块的预警装置，当电缆被偷或者被破坏时能够实时预警，同时综合电子地图和短信方式预警被盗位置和线路，有效提高了处置效率，减少经济损失。

最后应当说明的是，以上实施例仅用以说明本发明的技术方案，而非对本发明保护范围的限制，尽管参照较佳实施例对本发明作了详细地说明，本领域的普通技术人员应当理解，可以对本发明的技术方案进行修改或者等同替换，而不脱离本发明技术方案的实质和范围。

技术特征：

1.一种智能预警电缆，其特征在于：所述电缆为依次连接的分段电缆，每一段所述电缆均包括由外至内依次设置的外护套层、钢带铠装层、内护套层以及导体，所述导体和内护套层之间设有填充物，所述填充物采用丙烯酸聚合物制成，所述钢带铠装层由多个环形布置的橡胶垫块围成，所述导体的数量为三个，每一所述导体外均设置有由内至外依次排列的内屏蔽层、绝缘层、外屏蔽层、铜带屏蔽层以及光纤单元保护层，所述光纤单元保护层中设有光纤；

相邻的两段电缆之间通过接头连接，每一所述接头均连接服务器，所述服务器包括灯光报警装置、电子地图显示、线路、通信模块和设备id，其中灯光报警装置则用于实现灯光预警，电子地图显示可以显示预警信息出现的位置和线路；设备id能够在服务器中标定被监测电缆的走线位置以及监测该电缆的接头的位置并在电子地图显示中显示出来，每一接头在服务器中具有一个设备id号，服务器能够建立接头和被监测电缆的管理台账；

所述接头内置有控制模块，电子地图也能够用于显示各控制模块和被监测电缆线路的位置，所述控制模块包括光纤收发模块、gprs模块和gps模块，光纤收发模块则用于收发光纤信号，gprs模块用于实现与服务器的通信，gps模块用于显示当前接头的位置，线路用于对被监测电力电缆和控制模块进行台账管理，而通信模块则用于实现与各控制模块的通信；

所述控制模块还包括预报警装置，所述预报警装置通过所述通信模块与服务器连接，当服务器在接收到通信模块发送过来的预报警装置的报警信息后，将在服务器中以电子地图显示和灯光报警装置警报的形式提示报警信息以及发生位置和线路，同时以短信方式通知相关人员手机。

技术总结
本发明涉及电缆技术领域，具体涉及一种智能预警电缆，电缆为依次连接的分段电缆，每一段电缆均包括由外至内依次设置的外护套层、钢带铠装层、内护套层以及导体，导体和内护套层之间设有填充物，填充物采用丙烯酸聚合物制成，钢带铠装层由多个环形布置的橡胶垫块围成，导体的数量为三个，每一导体外均设置有由内至外依次排列的内屏蔽层、绝缘层、外屏蔽层、铜带屏蔽层以及光纤单元保护层，光纤单元保护层中设有光纤。

技术研发人员：黄应敏;胡超强;邹科敏;刘刚;许翠珊;冯泽华;徐秋燕;高伟光;尤占山;王骞能;胡玉莹;陈雪儿;郝志峰;刘金勇;陈匡迪;郝燕;邵源鹏;冯家杰
受保护的技术使用者：广州番禺电缆集团有限公司
技术研发日：2019.04.30
技术公布日：2020.10.30
