防爆保险丝的制作方法

本实用新型关于一种用于电力设备的保险丝，尤其指一种防爆保险丝，具有优异的隔绝电弧及防爆功效。

背景技术：

保险丝被广泛地应用于电子产品和电机产品内，以保护产品免于过大电流的破坏。保险丝能保护产品的原理是当电流流经具备适当阻抗的导电熔丝，当电流超过额定电流时，熔丝因过热而烧断，进而隔绝电流进入产品。烧断后的阻抗愈高，则隔绝效果愈佳。通常熔丝的截面积愈大，则阻抗愈低，额定电流愈高。保险丝与被保护的电路串联，在额定电流范围内使用时，电压降与温度上升愈少愈好。熔丝通过过大电流加热，在完全熔断前会产生电弧，其是瞬间且局部的高能量，破坏力很强，是保险丝设计与制作上必须考虑的重要因素。

技术实现要素：

有鉴于上述的缺点，本实用新型防爆保险丝，其包括：至少一第一管体，其内部穿设有一合金线，该合金线的长度大于该第一管体的长度，使该合金线的两端延伸至该第一管体外侧；至少一第二管体，其包覆结合在该第一管体外侧，该第二管体的长度大于该第一管体的长度；多个绝缘固定件，其填充在该第二管体内并黏合在该第一管体两端的端面上，这些绝缘固定件包覆在该合金线的外侧；以及多个盖体，其结合在该第二管体的两端，且这些盖体的内侧与这些合金线的两端结合。

进一步的，该合金线的两端与各该盖体之间分别以焊锡接合。

进一步的，该第一管体为石英玻璃材质，该第二管体为陶瓷材质。

进一步的，该第二管体的厚度大于该第一管体的厚度。

进一步的，所述绝缘固定件为硅胶。

通过上述技术方案，本实用新型的防爆保险丝具有优异的隔绝电弧及防爆功效。

附图说明

下面结合附图和具体实施方式对本实用新型作进一步详细的说明。

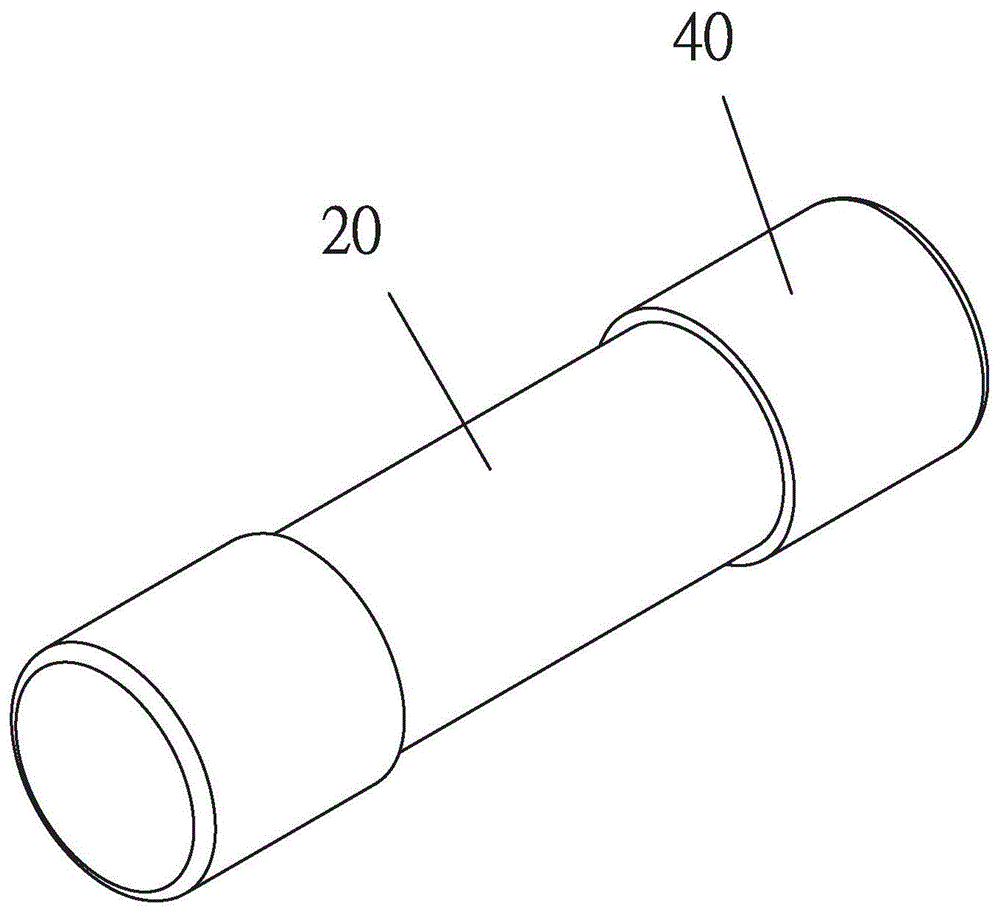

图1为本实用新型的立体外观图。

图2为本实用新型的剖面图。

附图标记说明

10第一管体

11合金线

20第二管体

30绝缘固定件

40盖体

50焊锡。

具体实施方式

下面结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述。在下面的描述中阐述了很多具体细节以便于充分理解本实用新型，但是本实用新型还可以采用其他不同于在此描述的其它方式来实施，本领域技术人员可以在不违背本实用新型内涵的情况下做类似推广，因此本实用新型不受下面公开的具体实施例的限制。

为便于说明本实用新型的内容及所能达成的功效，现配合图式列举具体实施例，请参照图1及图2，本实用新型防爆保险丝，其包括有：至少一第一管体10、至少一第二管体20、多个绝缘固定件30及多个盖体40，各元件分述如下：

第一管体10，其内部穿设有一合金线11，该合金线11的长度大于该第一管体10的长度，使该合金线11的两端延伸至该第一管体10外侧。

在本实施例中，该第一管体10为石英玻璃材质。

第二管体20，其包覆结合在该第一管体10外侧，该第二管体20的长度大于该第一管体10的长度。

在本实施例中，第二管体为陶瓷材质，且该第二管体20管壁的厚度大于该第一管体10的厚度。

绝缘固定件30，其填充在该第二管体20内并黏合在该第一管体10两端的端面上，这些绝缘固定件30包覆在该合金线11的外侧。

在本实施例中，这些绝缘固定件为硅胶。

盖体40，其结合在该第二管体20的两端，且这些盖体40的内侧与这些合金线11的两端结合。

该合金线11的两端与这些盖体40之间分别以焊锡50接合。

上列详细说明系针对本实用新型的一可行实施例的具体说明，但实施例并非用以限制本实用新型的保护范围，凡未脱离本实用新型精神所为的等效实施或变更，均应包含于本实用新型的保护范围中。
