一种转动惯量辨识方法与流程

本发明涉及自动控制领域，具体为一种运用自适应方法(MRAS)对电机转动惯量辨识方法的改进。

背景技术：

如图1所示，传统的辨识方法在算法环节只选取了一个固定的增益系数作为辨识算法的输入增益，其辨识结果会随着固定增益系数的取值的大小出现两种情况：其一是当增益系数取值较大时辨识误差增大；其二是当增益系数取值较小时收敛速度慢；在此情况下，辨识系统往往会在大小增益系数中去折中值，这样得到的转动惯量辨识结果不可避免的会有辨识精度不够高，收敛速度不够快的缺点。

技术实现要素：

本发明的目的是为克服上述问题，提出一种转动惯量辨识方法，可同时获得在收敛时间和稳定性两个方面的优势。

本技术方案设计了一种通过辨识参数的误差来确定增益系数的取值的方法，其系统包转动惯量辨识模块以及与其电连接的控制模块，系统内还包括增益系数处理模块，辨识方法具体为：

第一步，识别，转动惯量辨识模块具有侦测电路，所述侦测电路包括如传感器、运算电路等常规技术手段组合的探测装置，通过定时探测电机的转矩及转速，对测得数据离散化处理后作为初始输入量与增益系数处理模块通信；

第二步，输出，为了建立辨识参数与自适应算法之间的反馈，增强了转动惯量辨识系统的实时性，控制模块对初始输入量以及增益系数处理模块反馈的数据运用寄存于系统内的自适应模型精算，将结果输出至系统，同时反馈至增益系数处理模块。

第三步，取值，为解决传统固定的不可增益系数法在在稳定性与收敛响应速度不可同时兼得的问题，增益系数处理模块对初始输入量进行标幺化处理，模块内的可调算法模型对输入量进行逻辑筛选，根据筛选结果采用不同预设算法计算增益系数值或者直接给出具体的增益系数值，将增益系数的取值范围限制在预设区间内，与控制模块通信；

进一步的，在步骤三中，初始输入量e(J)、步骤1处理所得的初始数据J^*以及标幺化处理的参考量J之间满足e(J)＝J-J^*；增益系数β的逻辑筛选及具体算法满足：

当e(J)∈(0,1)时，β＝β_min+e(J)²β_max

当e(J)∈(-∞,0)时，β＝β_min

当e(J)∈(0,+∞)时，β＝β_max。

进一步的，在步骤二中，测得经标幺化处理的电机转速Δω、转矩ΔTe、增益系数β以及最终精算值b_g之间的算法满足

$b_g\left(k\right)=b_g(k-1)+\mathrm{\β}\frac{\mathrm{\Δ}Te(k-1)}{1+\mathrm{\β}\mathrm{\Δ}Te{(k-1)}^2}\mathrm{\Δ}\mathrm{\ω}\left(k\right),$

其中，k为侦测电路侦测电机数据的次数，k≥1。

需要指出的是，当k＝1时，b_g(k)＝0，此时e(J)∈(0,+∞)，β取β_max。

附图说明

图1是传统模型参考自适应(MRAS)永磁同步电机转动惯量辨识原理图。

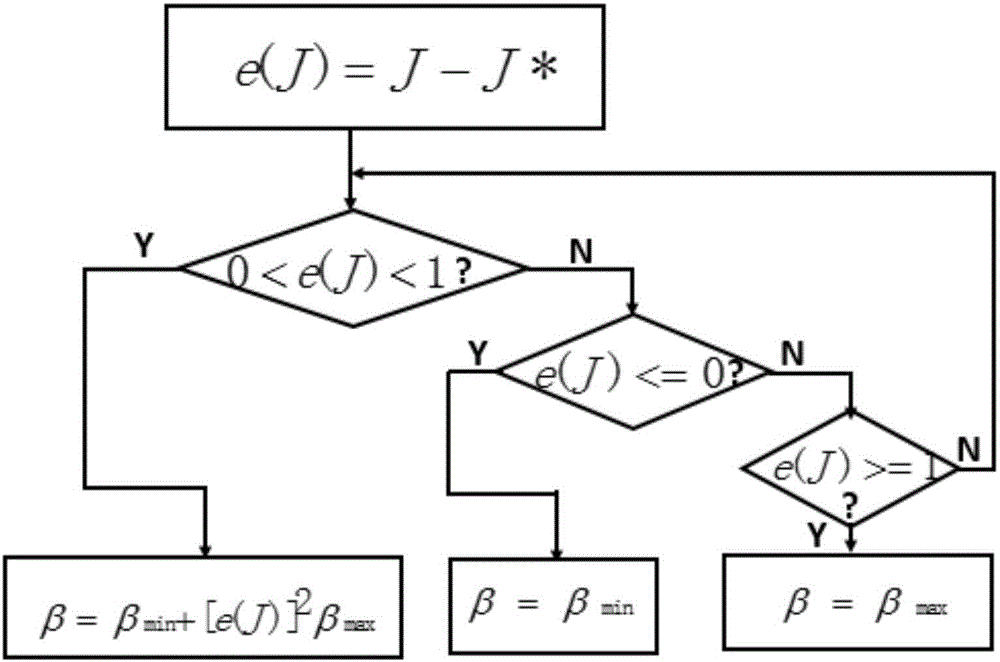

图2是本发明可变增益系数的推理流程图。
