太阳能板的导轨卡接装置的制作方法

本实用新型涉及一种太阳能板的导轨卡接装置。

背景技术：

太阳能作为一种可再生能源，它资源丰富，既可免费使用，又无需运输，对环境无任何污染。随着人们对太阳能认识的加深和太阳能技术的日益发展，人们已经在很多地方开始使用太阳能。要太阳能就需要用到太阳能板，而太阳能板需要安装在户外且没有遮挡的地方，受风力也较大，所以其安装固定结构需要有较强的定位能力。

现有的太阳能板通常固定在一根较长的导轨上，一般的太阳能板的固定装置包括卡块和设有卡槽的导轨，卡块上设有供螺丝贯穿的螺孔。现有的卡块主要从轨道的端部滑入为主，这种装配方式不仅装配费时，而且拆卸麻烦，不能在规定的位置装入，只能按顺序装入，容易出现装配错误。

技术实现要素：

本实用新型为解决上述问题，提供了一种太阳能板的导轨卡接装置，结构简单紧凑，且安装更方便。

为实现上述目的，本实用新型采用的技术方案为：

一种太阳能板的导轨卡接装置，包括用于铺设太阳能板(40)的导轨(10)以及与所述导轨(10)卡接配合的卡块(20)，所述导轨(10)设有卡槽(11)和供所述卡块(20)伸入该卡槽(11)的卡口(14)，且所述导轨(10)还在所述卡口(14)的两侧分别设置向卡口(14)延伸的勾形凸沿(12)和水平凸沿(13)；所述卡块(20)设有与所述勾形凸沿(12)相匹配卡接的勾接卡臂(21)，并设有与所述水平凸沿(13)相匹配卡接的水平直臂(22)。

优选的，还包括用于压紧所述太阳能板(40)的压块(30)，所述压块(30)与所述卡块(20)之间通过螺丝(50)进行锁紧连接。

优选的，所述压块(30)采用类Z字形结构，所述压块(30)的上端与所述太阳能板(40)压紧配合，所述压块(30)的下端与所述导轨(10)通过螺丝(50)进行锁紧连接。

优选的，所述卡块(20)的勾接卡臂(21)设有与所述导轨(10)的勾形凸沿(12)上的凸勾相互卡勾配合的勾槽(211)。

优选的，所述卡槽(11)对应所述勾形凸沿(12)的一侧设有第一导向斜面(111)，所述卡块(20)的勾接卡臂(21)的对应位置设有与所述第一导向斜面(111)进行导向配合的第二导向斜面(212)。

优选的，所述勾接卡臂(21)和水平直臂(22)的顶面位于同一水平面上。

本实用新型的有益效果是：

(1)、本实用新型的导轨卡接装置中，导轨设有勾形凸沿和水平凸沿，卡块对应设有相匹配卡接的勾接卡臂和水平直臂，一方面，无需从导轨的端部来安装卡块，操作更方便；另一方面，采用不对称设计，能够比较装反；并且结构更紧凑，在同等条件下能够更节约材料；

(2)、本实用新型的卡接结构，能够将勾接卡臂和水平直臂的顶面设置在同一水平面上，使得压块与导轨的接触面更大，安装更稳定，更可靠；

(3)、压块采用类Z字形结构，形成杠杆作用力，保证太阳能板受到风力作用时不会被掀翻，结构更可靠；

(4)、卡槽和卡臂分别设有导向斜面，使得安装更方便。

附图说明

此处所说明的附图用来提供对本实用新型的进一步理解，构成本实用新型的一部分，本实用新型的示意性实施例及其说明用于解释本实用新型，并不构成对本实用新型的不当限定。在附图中：

图1为本实用新型的太阳能板的导轨卡接装置的组装结构示意图；

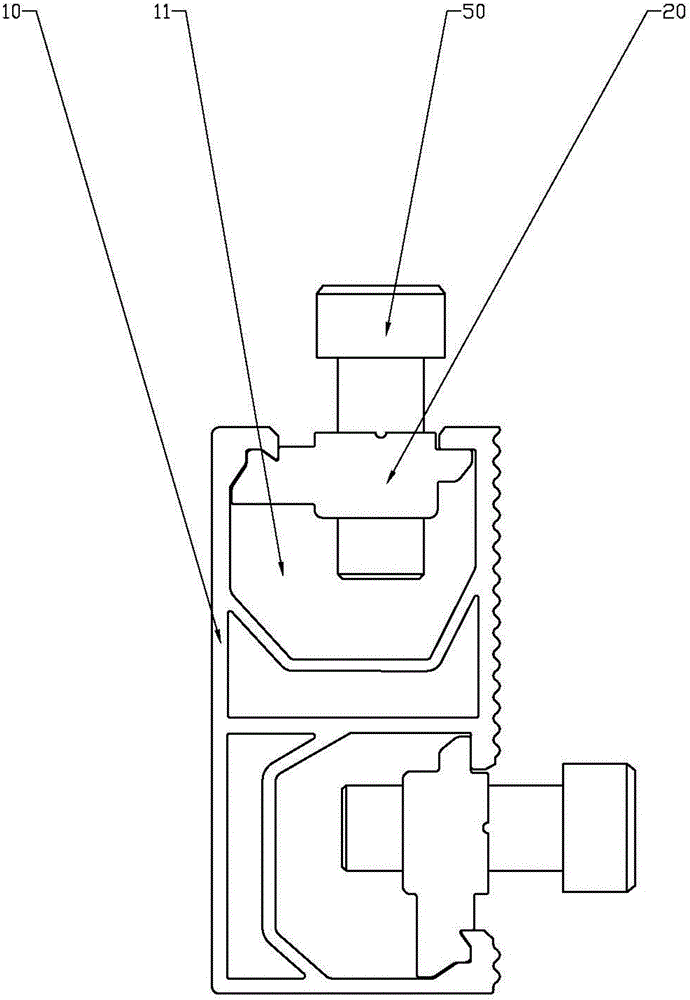

图2为本实用新型的太阳能板的导轨卡接装置的卡接配合示意图；

图3为本实用新型的太阳能板的导轨卡接装置的导轨结构示意图；

图4为本实用新型的太阳能板的导轨卡接装置的卡块结构示意图；

图5为本实用新型的太阳能板的导轨卡接装置的卡入过程示意图；

图中：

10-导轨；11-卡槽；111-第一导向斜面；12-勾形凸沿；13-水平凸沿；14-卡口；

20-卡块；21-勾接卡臂；211-勾槽；212-第二导向斜面；22-水平直臂

30-压块；40-太阳能板；50-螺丝。

具体实施方式

为了使本实用新型所要解决的技术问题、技术方案及有益效果更加清楚、明白，以下结合附图和实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅用以解释本实用新型，并不用于限定本实用新型。

如图1至图5所示，本实用新型的一种太阳能板的导轨卡接装置，包括用于铺设太阳能板40的导轨10以及与所述导轨10卡接配合的卡块20，所述导轨10设有卡槽11和供所述卡块20伸入该卡槽11的卡口14，且所述导轨10还在所述卡口14的两侧分别设置向卡口14延伸的勾形凸沿12和水平凸沿13；所述卡块20设有与所述勾形凸沿12相匹配卡接的勾接卡臂21，并设有与所述水平凸沿13相匹配卡接的水平直臂22。

其中，还包括用于压紧所述太阳能板40的压块30，所述压块30与所述卡块20之间通过螺丝50进行锁紧连接。所述压块30采用类Z字形结构，所述压块30的上端与所述太阳能板40压紧配合，所述压块30的下端与所述导轨10通过螺丝50进行锁紧连接。本实施例中，所述勾接卡臂21和水平直臂22的顶面位于同一水平面上，使得压块与导轨的接触面更大，安装更稳定，更可靠。

本实施例中，所述卡块20的勾接卡臂21设有与所述导轨10的勾形凸沿12上的凸勾相互卡勾配合的勾槽211；所述卡槽11对应所述勾形凸沿12的一侧设有第一导向斜面111，所述卡块20的勾接卡臂21的对应位置设有与所述第一导向斜面111进行导向配合的第二导向斜面212。

安装时，首先将卡块20的其中一端先穿过卡口14伸入卡槽11内，然后再转动卡块20使其另一端也穿过卡口14进入卡槽11内，本实施例中，首先将卡块20的勾接卡臂21伸入卡槽11内，再转动卡块20使水平直臂22也进入卡槽11，然后向上拉起卡块20，使其沿着第一导向斜面111和第二导向斜面212进入预定卡接位置，使所述勾接卡臂21与所述导轨10的勾形凸沿12进行卡接配合，并使所述水平直臂22也与所述导轨10的水平凸沿13进行卡接配合，完成卡块20与导轨10的卡接固定。最后，再将太阳能板40放置在导轨10上，并通过压块30将太阳能板40压紧固定。

上述说明示出并描述了本实用新型的优选实施例，如前所述，应当理解本实用新型并非局限于本文所披露的形式，不应看作是对其他实施例的排除，而可用于各种其他组合、修改和环境，并能够在本文所述实用新型构想范围内，通过上述教导或相关领域的技术或知识进行改动。而本领域人员所进行的改动和变化不脱离本实用新型的精神和范围，则都应在本实用新型所附权利要求的保护范围内。
