一种分线盒总成的制作方法

本实用新型涉连接器技术领域，尤其是一种分线盒总成。

背景技术：

分线盒是配线电缆或光缆的终端，连接配线电缆或光缆和用户线路部分，对主干线进行分支，具有重要的作用，分线盒是将接入的一条电源或者数 据通过分流转换，可以输出多条电流或数据信号的设备，分线盒里面通常会有很多不同种类的电缆或光缆，但是由于目前的分线盒内部用来放置电缆或光缆的结构都是差不多的，因此，在使用的时候容易搞混，影响正常的工作效率，使用不方便。

技术实现要素：

本实用新型所要解决的技术问题在于提供一种结构牢固、使用方便、增加工作效率的分线盒总成。

为解决上述现有的技术问题，本实用新型采用如下方案：一种分线盒总成，包括盒体与盒盖，所述盒盖两端通过安装块与盒体两端的安装槽连接固定，盒体内部设有若干电路板，盒体表面设有若干凹槽，盒体包含设有第一安装槽、第二安装槽、第三安装槽、第四安装槽，第一安装槽与第四安装槽内设有若干规格不一的负极接头，第二安装槽与第三安装槽内设有若干规格不一正极接头，每个负极接头上均设有收线槽，每个正极接头上设有收线槽与收线管，且第一安装槽与第四安装槽相对称的负极接头安装设置在同一个电路板上，第二安装槽上的若干正极接头以及第三安装槽上的正极接头分别安装在相应的电路板上。

作为优选，所述盒体两端设有若干连接块，每个连接块上均设有螺纹孔，螺纹孔内安装设有垫圈，这样便于对分线盒进行连接。

作为优选，所述收线槽与收线管上均设有安装孔，且每个收线槽或收线管均与唯一的正极接头或负极接头相连接，不同规格的收线槽或者收线管安装在不同的接头上，便于进行管理。

作为优选，所述收线槽表面设有若干螺纹，收线管内侧设有螺纹，可以起到一个防滑的作用。

作为优选，所述收线槽与收线管的直径均小于凹槽的直径，这样可以更加方便的进行输送。

有益效果：

本实用新型采用了上述技术方案提供一种分线盒总成，弥补了现有技术的不足，设计合理，操作方便。

附图说明

图1为本实用新型的结构示意图，

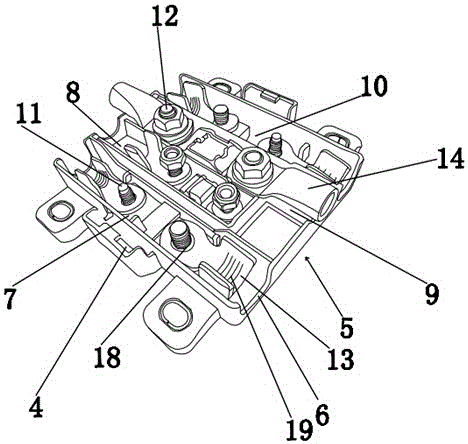

图2为本实用新型盒体内的结构示意图。

图中，盒体1、盒盖2、安装块3、安装槽4、电路板5、凹槽6、第一安装槽7、第二安装槽8、第三安装槽9、第四安装槽10、负极接头11、正极接头12、收线槽13、收线管14、连接块15、螺纹孔16、垫圈17、安装孔18、螺纹19。

具体实施方式

如图1、2所示，一种分线盒总成，包括盒体1与盒盖2，所述盒盖2两端通过安装块3与盒体1两端的安装槽4连接固定，盒体1内部设有若干电路板5，盒体1表面设有若干凹槽6，盒体1包含设有第一安装槽7、第二安装槽8、第三安装槽9、第四安装槽10，第一安装槽7与第四安装槽10内设有若干规格不一的负极接头11，第二安装槽8与第三安装槽9内设有若干规格不一正极接头12，每个负极接头11上均设有收线槽13，每个正极接头12上设有收线槽13与收线管14，且第一安装槽7与第四安装槽10相对称的负极接头11安装设置在同一个电路板5上，第二安装槽8上的若干正极接头12以及第三安装槽9上的正极接头12分别安装在相应的电路板5上，所述盒体1两端设有若干连接块15，每个连接块15上均设有螺纹孔16，螺纹孔16内安装设有垫圈17，所述收线槽13与收线管14上均设有安装孔18，且每个收线槽13或收线管14均与唯一的正极接头12或负极接头11相连接，所述收线槽13表面设有若干螺纹19，收线管14内侧设有螺纹，所述收线槽13与收线管14的直径均小于凹槽6的直径。

实际工作时，盒体1上设有第一安装槽7、第二安装槽8、第三安装槽9以及第四安装槽10，第一安装槽7与第四安装槽10上分别设有两个规格不一的负极接头11，第二安装槽8与第三安装槽9上分别设有两个规格不一的正极接头12，且第一安装槽7与第四安装槽10上相互对称的负极接头11安装在同一块电路板5上，这样可以节省空间，并且也可以节省资源，同理，在第二安装槽8上的两个正极接头12安装在同一个电路板5上，在第三安装槽9上的两个正极接头12也安装在相应的同一个电路板5上，在第一安装槽7与第四安装槽10的负极接头11上均设有收线槽13，由于每个负极接头11的规格都不一样，因此，在每个负极接头11上安装的收线槽13的尺寸也不一样，这样子便于对不同样子的线进行分布，同样的，在第二安装槽8与第三安装槽9的正极接头12上也安装设有了规格不一的收线槽13与收线管14，在每个收线槽13或者收线管14的正前方都设有凹槽6，且凹槽6的尺寸大于收线槽13以及收线管14的直径，这样可以更加有效的对正极接头12以及负极接头11上的线进行布局，布局好之后将盒盖2盖在盒体1上，通过盒盖2上面的安装块3可以与盒体1上面的安装槽4进行连接，便于固定，在盒体1两端的连接块15上设有螺纹孔16，螺纹孔16内设有垫圈17，在对盒体1放置好之后，通过垫圈17可以更好的将盒体1与其他部件进行连接，使用更加方便。

本文中所描述的具体实施例仅仅是对本实用新型精神作举例说明。本实用新型所属技术领域的技术人员可以对所描述的具体实施例做各种各样的修改或补充或采用类似的方式替代，但并不会偏离本实用新型的精神或者超越所附权利要求书所定义的范围。
