用于生物组织检测仪的双层板组件和生物组织检测仪的制作方法

本实用新型属于医疗器材技术领域，具体地，本实用新型涉及一种用于生物组织检测仪的双层板组件和生物组织检测仪。

背景技术：

生物组织检测仪是一种现代医疗器材，可以用于对人体的器脏进行检测。在现有技术中，以用于检查肝脏的生物组织检测仪为例，其往往具有较大的箱体结构和复杂的内部电气设备。为保证设备安全、可靠的运作，箱体结构通常是封闭的，以避免用户的不当操作损坏、影响检测仪的内部设备。

进一步地，生物组织检测仪中的电器设备属于精密器件，工作过程中若受到外界的电磁干扰，有可能出现稳定性下降、功能故障等情况。另一方面，这些电器设备自身也会产生电磁场，工作中有时具有较高的电势，为了保证使用安全，需在生物组织检测仪的内部形成电磁屏蔽空间。

所以，有必要对生物组织检测仪的箱体结构进行改进，可以提供一种具有良好屏蔽作用的封装箱体或部件。

技术实现要素：

本实用新型的一个目的是提供一种改进的后盖板装置。

根据本实用新型的一个方面，提供了一种用于生物组织检测仪的双层板组件，所述双层板组件包括后盖板和屏蔽板，所述屏蔽板的材料为电磁屏蔽材料，所述屏蔽板上具有贯通的屏蔽装配孔，所述屏蔽装配孔供固定件从中穿过并与生物组织检测仪的箱体固定连接，所述后盖板包括盖板主体，所述盖板主体具有外表面和用于与生物组织检测仪的箱体配合装配的装配面，所述装配面上具有定位挂钩，所述屏蔽板位于所述盖板主体的装配面一侧。

可选地，所述屏蔽装配孔位于所述屏蔽板的边缘。

可选地，所述屏蔽板包括计算机屏蔽板、功能屏蔽板以及电源屏蔽板，所述计算机屏蔽板用于盖在生物组织检测仪的计算机箱室背面，所述功能屏蔽板用于盖在生物组织检测仪的功能箱室背面，所述电源屏蔽板用于盖在生物组织检测仪的电源箱室背面。

可选地，所述计算机屏蔽板上具有散热区。

可选地，所述功能屏蔽板和电源屏蔽板远离所述盖板主体的表面上设置有接地插片。

可选地，所述屏蔽板上设有穿线口。

可选地，所述盖板主体和屏蔽板上开设有插线预留开口。

本实用新型还提供了一种生物组织检测仪，其中包括：

箱体，所述箱体背面具有挂槽；

上述的双层板组件，所述后盖板的定位挂钩挂在所述挂槽中，所述屏蔽板通过穿过所述屏蔽装配孔的固定件固定设置在所述箱体的背面；

探头手柄和用于放置所述探头手柄的工作台，所述工作台设置在所述箱体上；

设置在所述箱体中的电气设备，设置在所述箱体中的电气设备，所述探头手柄与所述电气设备电连接；

可选地，所述箱体的背面设置有与所述屏蔽装配孔位置对应的组合螺母，所述组合螺母包括螺母套和螺母块，所述螺母块具有螺孔，所述螺母块嵌于所述螺母套中，所述螺母套卡接在所述箱体背面，所述固定件为螺钉，所述固定件穿过所述屏蔽板的屏蔽装配孔并且拧入所述螺母块的螺孔中。

可选地，所述箱体中分为计算机箱室、功能箱室和电源箱室，所述屏蔽板包括计算机屏蔽板、功能屏蔽板和电源屏蔽板，所述计算机屏蔽板固定在所述计算机箱室背面，所述功能屏蔽板固定在所述功能箱室背面，所述电源屏蔽板固定在所述电源箱室背面。

本实用新型的一个技术效果在于，所述双层板组件能够为生物组织检测仪整体提供良好的封闭和屏蔽作用。

通过以下参照附图对本实用新型的示例性实施例的详细描述，本实用新型的其它特征及其优点将会变得清楚。

附图说明

构成说明书的一部分的附图描述了本实用新型的实施例，并且连同说明书一起用于解释本实用新型的原理。

图1是本实用新型提供的生物组织检测仪的结构示意图；

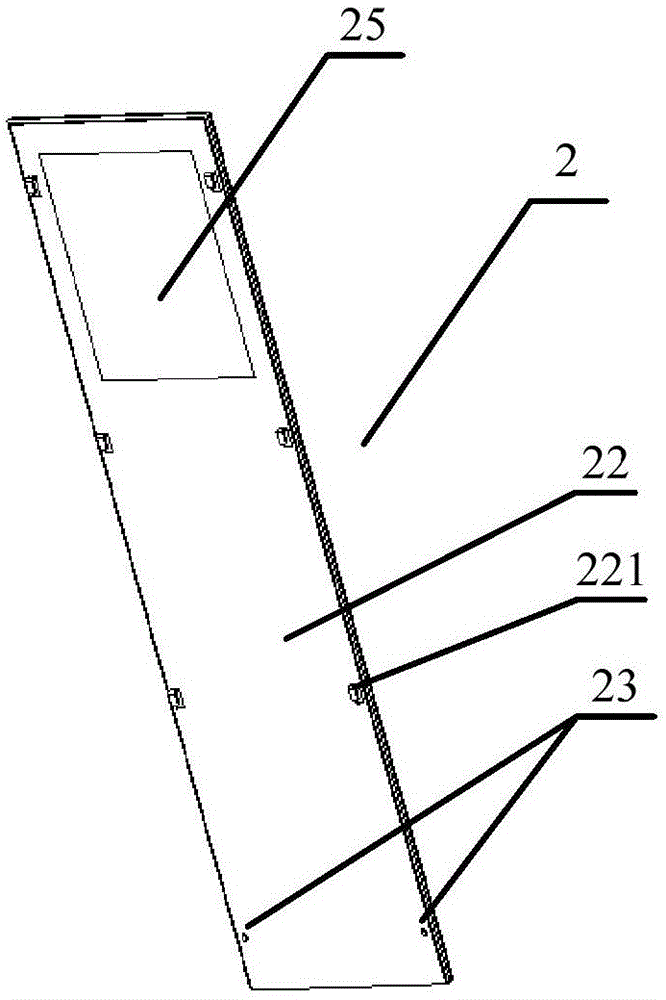

图2是本实用新型提供的后盖板的结构示意图；

图3是本实用新型提供的后盖板的结构示意图；

图4是本实用新型提供的后盖板的局部放大图；

图5是本实用新型提供的后盖板的局部放大图；

图6是本实用新型提供的后盖板的局部放大图；

图7是本实用新型提供的箱体的背面结构示意图；

图8是本实用新型提供的箱体背面的局部放大图；

图9是本实用新型提供的生物组织检测仪背面的结构示意图；

图10是本实用新型提供的屏蔽板的结构示意图；

图11是本实用新型提供的屏蔽板的局部放大图；

图12是本实用新型提供的生物组织检测仪去除后盖板的结构示意图；

图13是本实用新型提供的屏蔽板的局部放大图；

图14是本实用新型提供的屏蔽板的内侧结构示意图；

图15是图14的局部放大图。

具体实施方式

现在将参照附图来详细描述本实用新型的各种示例性实施例。应注意到：除非另外具体说明，否则在这些实施例中阐述的部件和步骤的相对布置、数字表达式和数值不限制本实用新型的范围。

以下对至少一个示例性实施例的描述实际上仅仅是说明性的，决不作为对本实用新型及其应用或使用的任何限制。

对于相关领域普通技术人员已知的技术和设备可能不作详细讨论，但在适当情况下，所述技术和设备应当被视为说明书的一部分。

在这里示出和讨论的所有例子中，任何具体值应被解释为仅仅是示例性的，而不是作为限制。因此，示例性实施例的其它例子可以具有不同的值。

应注意到：相似的标号和字母在下面的附图中表示类似项，因此，一旦某一项在一个附图中被定义，则在随后的附图中不需要对其进行进一步讨论。

本实用新型提供了一种生物组织检测仪，该生物组织检测仪可以用于对患者的肝脏进行检测。生物组织检测仪包括操作组件、工作台、电气设备以及用于承载上述部件的箱体。

操作组件包括探头手柄，所述探头手柄上具有声头，探头手柄内部设置有振动电机，所述振动电机与声头机械连接，其用于驱动声头振动以产生振动剪切波，所述声头自身还用于发出和接收超声波。工作台设置在所述箱体的外壁上，其通常用于承载所述操作组件，例如，所述工作台上设置有用于容纳所述探头手柄的探头容纳套。所述工作台可以通过支架与所述箱体的外壁固定连接。特别的，由于箱体外侧通常连接有数据线、网线等走线，所以，所述工作台底部可以设置有挂线钩，所述挂线钩用于将上述走线集中到一起，起到固定、约束线材的作用。

所述箱体内部具有容纳空间，所述电气设备通常设置在所述箱体内部。所述电气设备包括计算机设备、功能电路模块以及驱动电源。所述计算机设备用于对生物组织检测仪整机的运转进行控制，并对信号的发送、采集进行控制和分析。所述计算机设备包括显示器、主电路板以及接口电路板，所述显示器从所述箱体的正面露出，所述接口电路板上的数据接口也从所述箱体的正面露出。优选地，所述数据接口的位置位于所述工作台下方，便于插接在数据接口上的数据线挂在所述挂线钩上。

所述功能电路模块包括驱动电路模块和控制电路模块，所述驱动电路模块用于为所述探头手柄的振动电机提供振动电源，所述控制电路模块用于向探头手柄的声头发送超声激励信号并接收声头返回的超声回波信号。进一步地，控制电路模块还与探头手柄交换压力指示信号及探头状态识别信号等电信号。所述功能电路模块与所述计算机设备的主电路板电连接，以便计算机设备与功能电路模块之间能够进行控制指令、反馈信号等数据交换。另外，所述驱动电源设置在所述箱体底部，其用于为所述计算机设备、功能模块电路板以及操作组件提供工作电源，所述驱动电源分别于所述计算机设备和功能电路模块电连接。另外，所述功能电路模块还可以包括通信电路模块，所述通信电路模块用于与计算机设备进行信号交换，并将相关的信号传送到驱动电路模块和控制电路模块。可选地，所述驱动电路模块可以是独立的驱动电路板，而所述控制电路模块也可以是独立的控制电路板。所述通信电路模块也可以是独立的通信电路板。本发明并不限制上述三个模块的具体形式，其可以是一个整体电路组件中的三个不同的电路模块，也可以是独立设置在三个电路板上的三组电路。

在使用情况下，用户通过操作组件例如鼠标、键盘等对生物组织检测仪发出操作指令，计算机设备根据操作指令作出响应并将相应的画面显示在显示器中。用户可以通过键盘输入待检测的条件数据，计算机设备可以计算出探头手柄需产生何种振动剪切波和超声波，并将相应的信号发送到功能电路模块。当用户操作探头手柄进行检测时，用户先将探头手柄的声头贴紧人体的皮肤，当声头与人体接触的压力符合振动剪切波和超声波在人体中传播的条件时，用户可以按下探头手柄上的按钮，功能电路模块一方面会向探头手柄的振动电机输送振动电源，使振动电机产生振动，带动声头振动产生振动剪切波；另一方面功能电路模块会向探头手柄的声头发送超声激励信号，声头根据超声激励信号产生超声波。进一步地，探头手柄的声头能够接收人体反射回的超声波并生成超声回波信号，超声回波信号被传回功能电路模块，超声回波信号中含有振动剪切波在生物组织中传播的速度的信息，计算机设备通过对超声回波信号进行分析计算，分析振动剪切波在生物组织中的传播情况，得到检测结果。例如，所述生物组织检测仪可以是用于肝脏的检测仪，工作人员可以通过上述方法测得肝脏的数据参数。

对于用于生物组织检测仪的箱体结构，本实用新型在具体实施方式中提供了一种优化的箱体。如图1所示，所述生物组织检测仪的箱体1可以分为上箱体11和下箱体12，所述上箱体11固定设置在所述下箱体12的顶部，所述上箱体11可以具有上箱室，下箱体12则可以具有下箱室，上箱体11和下箱体12中可以分别容纳不同的电气设备，考虑到电气设备的尺寸和数量，所述上箱体11的高度通常大于所述下箱体12的高度。可选地，在本实用新型的实施方式中，所述上箱体11的高度基本为下箱体12的2倍。这种上、下箱体的高度配比基本可以根据不同功能分别收容生物组织检测仪的全部电气设备。优选地，所述上箱体与下箱体的高度比值大于或等于2。

另一方面，对于生物组织检测仪的内部箱室结构，本实用新型提供了具体的优化箱体实施方式，提高箱体内部的安全可靠性和设备整洁度。所述箱体可以包括用于容纳计算机设备的计算机箱室、用于容纳功能电路模块的功能箱室，以及用于容纳驱动电源的电源箱室。其中，所述计算机箱室位于所述箱体的上部，便于使用者观看显示器上的图像。所述电源箱室位于所述箱体的底部，便于将驱动电源与其它电气设备分开，防止驱动电源对其它电气设备造成干扰，且安全性较高。而所述功能箱室则可以位于所述计算机箱室和电源箱室之间。所述计算机箱室、功能箱室以及电源箱室之间由隔板隔开，以将箱体内部整齐的划分为三个箱室，并且可以防止电气设备中的各部件相互干扰、线材缠绕。特别地，所述隔板可以具有镂空网，提高空气流通的条件，改善散热环境。

对于生物组织检测仪的箱体结构，本实用新型具体提供了针对后盖板的改进实施方式。如上所述，为便于在箱体内部设置电气设备，所述箱体背面通常是镂空的，后盖板用于将所述箱体的背面封闭。在本实用新型的具体实施方式中，如图2、3所示，所述后盖板2包括盖板主体，所述盖板主体具有外表面21和用于与所述箱体配合装配的装配面22。

特别地，为了提高后盖板2的定位准确度和装配稳定性，所述盖板主体的装配面22上具有定位挂钩221。优选地，如图2、4所示，所述定位挂钩221位于所述装配面22的两侧的边缘处，所述定位挂钩221可以挂在箱体1的挂槽13中，从而对后盖板2整体起到定位、固定的作用。

进一步地，如图2、5所示，所述盖板主体上具有贯通的装配孔23，所述后盖板2还包括弹性件和螺纹连接件24，所述螺纹连接件24穿过所述装配孔23，所述弹性件则设置在所述盖板主体的外表面21上(图中未示出)。所述弹性件使所述螺纹连接件24具有从所述装配孔23中向所述外表面21一侧脱出的趋势。为防止所述螺纹连接件24从所述装配孔23中完全脱出，所述螺纹连接件24位于装配面22一侧的部分上还具有止挡件。当所述后盖板2装配在箱体1的背面时，所述螺纹连接件24可以拧入箱体1上对应的盖板固定孔中，此时弹性件被压紧。而当需要将后盖板2从箱体上取下时，所述螺纹连接件24从盖板固定孔中拧出，弹性件舒张释放弹力，所述螺纹连接件24自动向后盖板2的外表面21一侧退出，这样，螺纹连接件24不会妨碍后盖板从箱体上取下。

可选地，为了便于将电源线等线缆连接到生物组织检测仪中，所述盖板主体和屏蔽板上还可以开设有插线预留开口。所述插线预留开口的位置可以与电源、数据插槽等部件的位置对应，以便工作人员在不打开后盖板和屏蔽板的情况下，将线缆插接到对应的电子器件上。另一方面，由于双层板组件位于产品整机的背面，所以，插接的线材也隐藏在整机的背面，不会影响产品的外观。

可选地，在一种实施方式中，所述弹性件为弹簧，所述螺纹连接件24为螺钉，所述弹簧套在所述螺钉上，所述弹簧的两端分别顶在所述盖板主体的外表面21和螺钉的螺帽上。所述止挡件为固定在所述螺钉上的挡片241，所述挡片241的外径大于所述装配孔23的直径。这样，螺钉能够在弹簧和挡片作用一下实现上述自动退出且不会脱落的功能。在其它实施方式中，所述弹性件还可以是弹性橡胶等，所述止挡件还可以是其它结构形式，本实用新型并不对弹性件和止挡件的具体结构进行限制。

优选地，为了保证后盖板2在箱体1上的安装稳定性，如图2、5所示，所述盖板主体上可以具有两个装配孔23，两个所述装配孔23分别位于所述盖板主体底部的两侧边缘处。

所述定位挂钩221的宽度优选在7-18mm之间，如果定位挂钩的宽度过窄，则后盖板挂在箱体上后仍有可能出现左右晃动的情况。相反如果定位挂钩的宽度过宽，则会占用过多空间，减小箱体背面的开放面积，给电气设备的装配造成障碍。优选地，所述装配面22的两侧可以分别具有2-6个定位挂钩221，以保证后盖板能够稳定的挂在箱体上，不会产生晃动。所述后盖板的装配面22上设置的定位挂钩的数量视后盖板的长度而定，如图2所示，在本实用新型的一种实施方式中，所述后盖板2的装配面22的两侧分别具有3个定位挂钩221，整个装配面22上共有6个定位挂钩221。在其它实施方式中，定位挂钩的数量可以根据后盖板的长度而定。

特别地，为了增强箱体中的散热性能，所述后盖板2的盖板主体上还可以具有镂空的散热区25，如图2、6所示，所述散热区25上设置有具有镂空格栅的散热板26。

对于生物组织检测仪整机，如图7、8所示，所述箱体1的背面设置有挂槽13和盖板固定孔14，以供后盖板2固定在其上。特别地，在本实用新型的一种实施方式中，所述箱体1包括了上箱体11和下箱体12。在这种情况下，生物组织检测仪可以包括两块上述后盖板2，分别为上后盖板201和下后盖板202，上、下箱体分别具有与上、下后盖板对应的挂槽13和盖板固定孔14。如图9所示，所述上后盖板201用于扣合在所述上箱体11的背面，所述下后盖板202用于扣合在所述下箱体12的背面。下后盖板的长度较小，可以在其装配面22两侧的边缘分别设置1-2个定位挂钩221。上述散热区25和散热板26可以设置在上后盖板201上。

更优地，为了保证生物组织检测仪的工作可靠性，也为了防止生物组织检测仪的电气设备产生的电磁场大量辐射到外部，本实用新型提供了一种用于生物组织检测仪的双层板组件。所述双层板组件包括了屏蔽板和上述后盖板，所述屏蔽板由电磁屏蔽材料制成，例如可以是铝或铜。如图10、11所示，所述屏蔽板3上具有贯通板材的屏蔽装配孔31，固定件可以从所述屏蔽装配孔31中穿过并与箱体固定连接。所述固定件可以是螺钉、铆钉等器件，箱体的背面具有与屏蔽装配孔31位置对应的固定孔，固定件可以拧入或插入其中。所述后盖板则包括盖板主体，盖板主体具有与箱体配合装配的装配面，当双层板组件安装在箱体上时，所述屏蔽板3位于所述盖板主体的装配面一侧。本实用新型提供的双层板组件能够起到良好的屏蔽效果，在箱体周围形成了屏蔽层，有效减少箱体内部的电气设备产生的电磁场辐射到外界，也可以避免外界电磁干扰对生物组织检测仪的电气设备造成影响，提高工作稳定性。

优选地，为了节省空间，所述屏蔽板上的屏蔽装配孔优选位于所述屏蔽板的边缘处。另外，如上所述，生物组织检测仪的箱体中可以分为三个箱室，在这种实施方式中，如图12所示，所述屏蔽板3可以包括计算机屏蔽板301、功能屏蔽板302以及电源屏蔽板303。所述计算机屏蔽板301盖在所述计算机箱室背面，所述功能屏蔽板302则盖在所述功能箱室背面，电源屏蔽板303可以盖在电源箱室背面。根据生物组织检测仪具有不同的箱室，可以配置对应屏蔽板3。进一步地，当上后盖板上具有散热区25和散热板26时，如图13所示，所述计算机屏蔽板301上也可以具有与散热板26位置相对应的散热区3011，便于箱室中的热量散出。

特别地，为了保证屏蔽板能够良好的接地，消除安全隐患，如图14、15所示，所述功能屏蔽板302和电源屏蔽板303上可以设置有接地插片41，所述接地插片41位于屏蔽板上远离所述盖板主体的表面上。接地插片41上可以插接接地插线，接地插线可以引到箱体内部特定的接地点上，使所述屏蔽板具有良好、稳定的接地环境。

另外，生物组织检测仪中的一些走线以及接地插线有穿过所述屏蔽板的需求，为了满足相关的走线要求，所述屏蔽板上可以设置有穿线口。如图10-15所示，在一种实施方式中，所述计算机屏蔽板301、功能屏蔽板302以及电源屏蔽板303上均可以具有若干个大小不等的穿线口32。

对于上述后盖板或屏蔽板，为了便于其装配在箱体上，本实用新型具体提供了一种用于生物组织检测仪的组合螺母。该组合螺母包括螺母块和螺母套，所述螺母套固定在生物组织检测仪的背面，所述螺母块固定在所述螺母套中。所述螺母套具有螺母卡槽和误差孔，所述螺母块上则具有螺孔。所述螺母块设置在所述螺母卡槽中，特别地，所述螺母卡槽并不固定限制螺母块的位置，螺母块在螺母卡槽中具有一定的活动范围，即螺母块配置为可以在所述螺母卡槽的有限空间中活动。需要说明的，即使螺母块在螺母卡槽中晃动，所述螺孔也能够与所述误差孔连通，误差孔的直径大于所述螺孔的直径。进一步地，所述螺母套具有一对用于固定在生物组织检测仪箱体背面的卡勾，所述组合螺母通过所述卡勾固定在生物组织检测仪背面。本实用新型的组合螺母的优点在于，在装配屏蔽板时，即使屏蔽板上的屏蔽装配孔之间存在制造公差，或者固定在箱体上的组合螺母之间存在装配公差，能够活动的螺母块也能够通过一定的位移量弥补这些公差，使用于固定屏蔽板的固定件便于插入屏蔽装配孔和螺孔，屏蔽板能够便捷的固定在箱体上。一方面，降低了装配难度，另一方面，也降低了对生产加工的精度要求。

虽然已经通过示例对本实用新型的一些特定实施例进行了详细说明，但是本领域的技术人员应该理解，以上示例仅是为了进行说明，而不是为了限制本实用新型的范围。本领域的技术人员应该理解，可在不脱离本实用新型的范围和精神的情况下，对以上实施例进行修改。本实用新型的范围由所附权利要求来限定。
