一种考勤数据的传输方法及装置与流程

本发明属于通信技术领域，尤其涉及一种考勤数据的传输方法及装置。

背景技术：

在现代社会中，考勤机作为一种记录考勤数据的工具，已逐渐应用到办公楼、小区、商场、银行等各类场所，为人们带来的极大的便利。随着考勤机的应用被广泛普及，考勤数据的传输问题也得到了业内的广泛重视。当前，用户主要通过以下几种方式来获取考勤数据：一、通过将U盘插入每台考勤机预留的USB接口，实现将直连考勤机上的考勤数据导出至U盘；二、将网线插入考勤机预留的网口，使得考勤机中的考勤数据能够通过有线网络传输至管理员的个人电脑。

但是，在实现本发明的过程中，发明人发现目前的考勤数据传输方法至少存在如下问题：通过使用U盘或者有线传输的方式来传输考勤数据，需要在考勤机上预留外设接口，导致了设备的耗材成本增加；此外，管理员每次都必须亲临现场插入U盘或者必须位于具有网络布线的位置才能通过使用有线网络来连接考勤机，因此，无法满足用户随时随地对考勤数据进行传输管控的需求，数据传输的灵活性差、传输效率低。提高了数据传输的灵活性以及数据传输效率；无需在考勤机上预留外设接口，降低了考勤机的设备耗材成本。

技术实现要素：

本发明实施例的目的在于提供一种考勤数据的传输方法及装置，旨在解决现有考勤数据传输方法的设备耗材成本过高、数据传输的灵活性差、传输效率低以及无法满足用户随时随地对考勤数据进行传输管控的需求的问题。

本发明实施例的第一方面，提供一种考勤数据的传输方法，所述方法包括：

移动终端与预设的考勤机建立无线连接；

所述移动终端向所述考勤机发送基于个人账号的身份验证信息，以使所述考勤机确认所述个人账号为合法账号后，向所述移动终端返回身份确认信息；

所述移动终端向所述考勤机提交数据下载请求；

所述移动终端获取所述考勤机发送过来的与所述个人账号的权限相匹配的考勤数据。

本发明实施例的第二方面，提供一种考勤数据的传输方法，所述方法包括：

考勤机与移动终端建立无线连接；

所述考勤机获取所述移动终端上传的基于个人账号的身份验证信息；

当所述个人账号确认为合法账号时，所述考勤机向所述移动终端返回关于所述个人账号的身份确认信息；

所述考勤机接收所述移动终端提交的数据下载请求；

所述考勤机将与所述个人账号的权限相匹配的考勤数据发送至所述移动终端。

本发明实施例的第三方面，提供一种考勤数据的传输装置，所述装置包括：

第一连接单元，用于与预设的考勤机建立无线连接；

发送单元，用于向所述考勤机发送基于个人账号的身份验证信息，以使所述考勤机确认所述个人账号为合法账号后，向所述移动终端返回身份确认信息；

请求单元，用于向所述考勤机提交数据下载请求；

第一获取单元，用于获取所述考勤机发送过来的与所述个人账号的权限相匹配的所述考勤数据。

本发明实施例的第四方面，提供一种考勤数据的传输装置，所述装置包括：

第二连接单元，用于与移动终端建立无线连接；

第二获取单元，用于获取所述移动终端上传的基于个人账号的身份验证信息；

确认单元，用于当所述个人账号确认为合法账号时，向所述移动终端返回关于所述个人账号的身份确认信息；

接收单元，用于接收所述移动终端提交的数据下载请求；

下发单元，用于将与所述个人账号的权限相匹配的考勤数据发送至所述移动终端。

本发明实施例将考勤机中的考勤数据通过无线网络传输至移动终端，使得用户能够利用移动终端，随时随地地对考勤数据进行传输管控，无须受到地理位置的约束，提高了数据传输的灵活性以及数据传输效率。此外，本发明实施例无需在考勤机上预留外设接口，降低了考勤机的设备耗材成本；通过将携带身份标识的数据下载请求发送至考勤机，保证了移动终端只能在权限规定的范围内下载考勤数据信息，使得非授权用户即使能连接到考勤机，也无法实现考勤数据的下载，连接也将会被强制断开，由此进一步保证了考勤数据的安全传输。

附图说明

图1是本发明实施例提供的考勤数据的传输方法所适用的系统架构图；

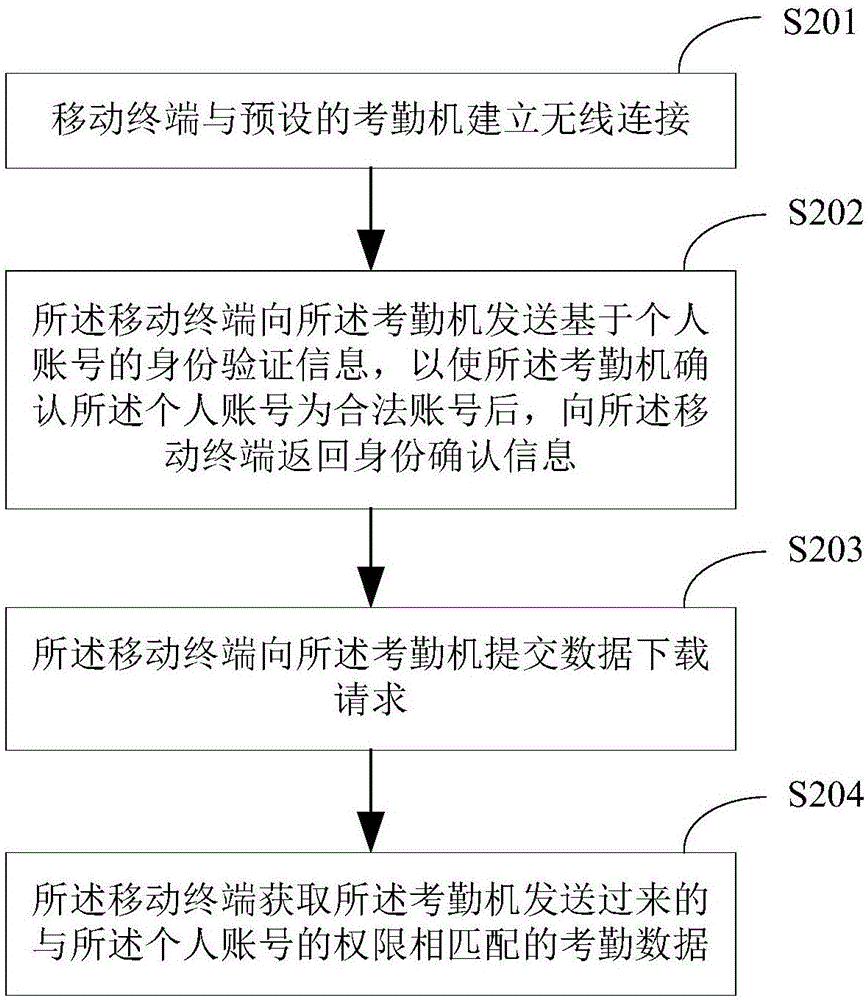

图2是本发明实施例提供的考勤数据的传输方法移动终端侧的实现流程图；

图3是本发明实施例提供的考勤数据的传输方法移动终端侧S201的具体实现流程图；

图4是本发明实施例提供的考勤数据的传输方法移动终端侧S202的具体实现流程图；

图5是本发明实施例中移动终端通过握手识别方法对授权设备进行识别的交互流程图；

图6是本发明另一实施例提供的考勤数据的传输方法移动终端侧S201的具体实现流程图；

图7是本发明实施例提供的考勤数据的传输方法考勤机一侧的实现流程图；

图8是本发明实施例提供的考勤数据的传输方法考勤机一侧S701的具体实现流程图；

图9是本发明实施例提供的移动终端一侧的考勤数据的传输装置的结构框图；

图10是本发明实施例提供的考勤机一侧的考勤数据的传输装置的结构框图。

具体实施方式

为了使本发明的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本发明进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本发明，并不用于限定本发明。

本发明实施例将考勤机中的考勤数据通过无线网络传输至移动终端，使得用户能够利用移动终端，随时随地地对考勤数据进行传输管控，无须受到地理位置的约束，提高了数据传输的灵活性以及数据传输效率。此外，本发明实施例无需在考勤机上预留外设接口，降低了考勤机的设备耗材成本；通过将携带身份标识的数据下载请求发送至考勤机，保证了移动终端只能在权限规定的范围内下载考勤数据信息，使得非授权用户即使能连接到考勤机，也无法实现考勤数据的下载，连接也将会被强制断开，由此进一步保证了考勤数据的安全传输。

在本发明实施例中，所述考勤机是指具有嵌入式计算机系统、能够自动识别以及记录考勤信息的智能设备，包括指纹识别考勤机、静脉识别、虹膜识别考勤机及人脸识别考勤机等多种类型的考勤机。

图1示出了本发明实施例提供的考勤数据的传输方法所适用的系统架构图，为了便于说明，仅示出了与本实施例相关的部分。

参照图1，该系统由移动终端11和多台考勤机12组成。其中，移动终端11可以为笔记本电脑、平板电脑或者手机等具有网络接入功能的终端设备，通过运行在该设备上的应用程序客户端与考勤机12进行无线通信。移动终端11作为一个请求客户端，向考勤机12提交考勤数据下载请求，能够根据下载得到的数据结果进行报表分析以及反馈至实际用户。

在该系统中，考勤机12用于根据存储的考勤数据、门禁进出数据，与已连接的移动终端11进行交互操作。考勤数据包括但不限于各时间段、各用户以及各台考勤机记录的数据信息，考勤机12对上述数据信息进行存储与筛选，并与其他外部设备或用户直接进行交互。每台考勤机12与移动终端11处于无线连接状态时，为移动终端11提供考勤数据下载服务。

图2示出了本发明实施例提供的考勤数据的传输方法移动终端侧的实现流程，在本实施例中，流程的执行主体为移动终端，详述如下：

在S201中，移动终端与预设的考勤机建立无线连接。

在本实施例中，移动终端需要与考勤机处于相同的一个连通网络，才能保证移动终端与预设的考勤机之间能够建立无线通信。令移动终端与考勤机处于相同连通网络的方式可以有多种。例如，将移动终端与考勤机连接至公司内部的同一个无线接入点或者令考勤机开启蓝牙功能，通过蓝牙的方式在二者间建立无线连接等。

另外，作为本发明的一个实施例，移动终端与预设的考勤机建立无线连接的方式还包括：

考勤机开启无线热点功能，以使移动终端能够根据考勤机发出的无线热点信号与考勤机进行连接。

考勤机内嵌有WIFI模块，该模块使得考勤机具有无线热点功能以及无线接入功能。无线热点功能表示，考勤机能够为具有无线接入功能的其他设备提供无线局域网(WLAN)接入服务。

具体地，考勤机开启无线热点功能后，会将其提供的无线局域网的SSID(Service Set Identifier，服务集标志符)进行广播。处于信号广播范围内的移动终端能够搜索以及连接该SSID，并根据考勤机提供的DHCP服务器功能(Dynamic Host Configuration Protocol，动态主机配置协议)，获取得到考勤机分配过来的一个局域网IP，从而使得移动终端与考勤机能处于相同的局域网，实现二者之间的无线连接。

在S202中，所述移动终端向所述考勤机发送基于个人账号的身份验证信息，以使所述考勤机确认所述个人账号为合法账号后，向所述移动终端返回身份确认信息。

在移动终端一侧，获取用户输入的与用户身份相关的个人账号信息。所述账号信息包括但不限于工号、门禁卡号、身份证号等实体卡账号信息，也包括其他虚拟账号信息，如设备管理员账号、办公系统账号等。其中，所述移动终端可以通过在交互程序中直接跳转至其他系统平台，获取当前系统平台上的用户身份账号。

移动终端向所述考勤机发送身份验证信息，该信息中携带有上述个人账号，还包含对应于该个人账号的密码。

在本实施例中，考勤机从接收到的身份验证信息中提取用户的个人账号。考勤机中具有合法授权用户的身份信息库，只有存在于该身份信息库中的账号才能下载考勤机中的考勤数据。

具体地，考勤机将上述获取得到的个人账号与身份信息库中的合法账号信息进行一一匹配对比，判断是否存在相同的记录条目。若存在相同的记录条目且该条目中存储的账号密码与考勤机接收到的身份密码相同，则考勤机确认该个人账号为合法账号，并断定该用户为授权用户，从而向移动终端返回身份确认信息。允许移动终端的用户在其交互界面中继续操作。

在S203中，所述移动终端向所述考勤机提交数据下载请求。

优选地，移动终端向考勤机提交携带身份标识的数据下载请求。上述个人账号及账号密码等体现用户身份的信息即为身份标识。移动终端每次提交的数据下载请求均需要携带身份标识，从而在安全性要求较高的场景之下，考勤机能够在每次接收数据下载请求并筛选考勤数据之前，再次认证该请求发送者的身份，更好地保证考勤数据的安全传输。

优选地，若移动终端向考勤机发送的身份验证信息为管理员账号信息，则移动终端此后每次提交的数据下载请求都必须携带身份标识。保证权限等级最大的管理员用户对考勤数据下载的合法性，避免管理员用户中途离开移动终端时，被他人盗用管理员的移动终端，非法下载与所有人员相关的考勤数据。

在S204中，所述移动终端获取所述考勤机发送过来的与所述个人账号的权限相匹配的考勤数据。

考勤机在确认移动终端的用户为授权用户后，获取对应于该用户个人账号的数据下载权限，以使移动终端只能在权限规定的范围内下载与考勤相关的数据。

例如，部门总监仅能够下载自己部门人员的考勤数据，而系统管理员能够下载公司所有人员的排班数据。

考勤机接收到数据下载请求后，在该用户的下载权限范围内，筛选出用户实际所需的考勤数据，并发送至移动终端。

本发明实施例将考勤机中的考勤数据通过无线网络传输至移动终端，使得用户能够利用移动终端，随时随地地对考勤数据进行传输管控，无须受到地理位置的约束，提高了数据传输的灵活性以及数据传输效率。此外，本发明实施例无需在考勤机上预留外设接口，降低了考勤机的设备耗材成本；通过将携带身份标识的数据下载请求发送至考勤机，保证了移动终端只能在权限规定的范围内下载考勤数据信息，使得非授权用户即使能连接到考勤机，也无法实现考勤数据的下载，连接也将会被强制断开，由此进一步保证了考勤数据的安全传输。

作为本发明的一个实施例，移动终端还向考勤机提交携带个人账号信息的绑定请求，考勤机确认用户的个人账号为合法账号后，与移动终端进行绑定。此后，移动终端可直接与考勤机进行数据交互，即，在建立无线连接后，移动终端直接向考勤机提交数据下载请求，无须重复提交携带个人账号信息的数据信息。由此可进一步地提高了数据的传输效率。

作为本发明的一个实施例，如图3所示，S201中，所述移动终端与预设的考勤机建立无线连接包括：

在S301中，所述移动终端对其IP地址及端口号进行广播，以使处于广播域内的每台考勤机接收所述移动终端的IP地址及端口号。

本实施例中，移动终端通过无线的方式接入任一局域网时，能够获取得到无线热点分配的一个内网IP地址。为了与考勤机进行交互通信，移动终端开启了一个具体的协议端口来提供数据交互服务，其中，具有网络功能的应用软件的标识号即为该协议端口的端口号。

移动终端为其套接字socket设置广播属性后，通过udp(User Datagram Protocol，用户数据报协议)信息将上述IP地址及端口号广播至当前所处的局域网中，以使处于局域网中的所有考勤机均可以接收到基于该移动终端的IP地址及端口号的广播信息。

在本实施例中，移动终端的IP地址及端口号信息所能广播到的范围即为广播域，广播域内包含一台以上的考勤机，接收来自同一移动终端的广播帧。

在S302中，所述移动终端获取所述每台考勤机根据所述移动终端的IP地址及端口号发送过来的考勤机信息。

每台考勤机拥有各自的考勤机信息，包括但不限于考勤机的设备名称、设备序列号、MAC地址(Medium Access Control，物理地址)、设备型号、固件版本号、IP地址及端口号等设备信息。每台考勤机将接收到的移动终端的IP地址及端口号作为数据包的目的地址及目的端口，并将封装有考勤机信息的该数据包回传至移动终端。

在S303中，所述移动终端对所述考勤机信息进行解析处理，以筛选出所述预设的考勤机对应的所述考勤机信息。

在本实施例中，移动终端分别接收每台考勤机传输过来的基于JSON数据格式的考勤机信息。将每条考勤机信息进行解析、转化后，显示至移动终端的屏幕中，供用户进行查看选择。由于每条考勤机信息均可以唯一标识一台具体的考勤机，因此，根据每台考勤机对应的设备信息，能够从中筛选出预设的一台考勤机的考勤机信息，该预设的一台考勤机为用户实际所需的考勤机。

例如，移动终端收到两条考勤机信息，两条考勤机信息中均包含的设备序列号分别为“0785-956”和“0785-957”。由于预设的考勤机信息的设备序列号“0785-957”为用户实际已知的信息，因此能够根据用户的选择或根据移动终端预先存储的考勤机匹配信息，手工或自动从这两个设备序列号中筛选出该预设的考勤机对应的一条考勤机信息。

在S304中，所述移动终端根据筛选出的所述考勤机信息中的IP地址及端口号，与所述预设的考勤机进行无线连接。

从筛选出的该条考勤机信息中，获取预设的考勤机的IP地址及端口号。移动终端从当前所在的局域网中搜索出对应该IP地址的考勤机，并向其端口发送无线连接请求。

移动终端与考勤机经过三次握手确认后，与预设的考勤机进行无线连接。

在本实施例中，通过广播机制获取广播域内的所有考勤机的信息，并从中筛选出实际所需的考勤机的IP地址及端口号，避免了用户需要预先查看并手动输入考勤机的IP地址及端口号信息，降低了操作复杂度。由于局域网内每台考勤机的IP地址会动态发生改变，通过本实施例提供的考勤机信息获取方法，能够保证了移动终端自动更新所连接的考勤机的IP地址，实现了对预设一台考勤机的自动重连，保持了考勤机能够长期处于监控控制状态。

作为本发明的一个实施例，移动终端向考勤机提交的数据下载请求中还携带有需要下载的考勤数据的具体类型。

考勤数据类型包括但不限于：原始考勤数据、基于不同时间段的考勤数据、基于不同部门的考勤数据、基于不同语言的考勤数据以及包含上述各类考勤数据的组合的汇总数据类型。

例如，移动终端的数据下载请求中包含的具体考勤数据类型为：七月份的所有人员的考勤数据。

在本实施例中，考勤机根据接收到的所述基于考勤数据类型的数据下载请求，筛选出对应考勤数据类型的考勤数据。

例如，上述例子中，考勤机从原始考勤数据中筛选出时间段为七月份内的考勤数据。

本实施例根据考勤数据类型，从众多的原始考勤数据中筛选出符合条件的考勤数据，能够提高移动终端接收到考勤数据的有效性，避免了每次只能下载考勤机中的所有考勤数据，提高了考勤数据的传输效率以及降低了无线传输过程中的带宽占用率。

作为本发明的一个实施例，如图4所示，S202中，所述移动终端向所述考勤机提交数据下载请求包括：

在S401中，所述移动终端通过预设的握手识别算法确认所述考勤机是否为授权设备。

在本实施例中，预设的握手识别算法具体如下：

移动终端生成一个加密因子A1及一个随机数A2，并以存储在移动终端内的第一预设算法对所述加密因子A1进行处理后得到的数作为加密密钥key，通过AES(Advanced Encryption Standard，高级加密标准)算法加密该随机数A2后，得到随机数A2的加密数据A3；

移动终端将加密因子A1及加密数据A3下发至当前连接的考勤机；

若与移动终端相连的考勤机在预设的时间间隔内未返回任何加密数据，则当前连接的考勤机为非授权设备；

若与移动终端相连的考勤机在预设的时间返回了一份加密数据B1，则移动终端仍需进行如下操作：

1)再次以上述加密密钥key作为解密密钥，通过AES算法对所述加密数据B1进行解密，得到B1的解密数据B2；

2)使用预设在移动终端内的不可逆算法对上述生成的随机数A2进行计算处理，得到随机数A2在移动终端上的第一处理数据C1；

3)判断随机数A2在移动终端上的第一处理数据C1与上述解密数据B2是否相同，若相同，则当前连接的考勤机为授权设备；否则，当前连接的考勤机为非授权设备。

具体地，如图5所示，对于属于授权设备的考勤机来说，其接到移动终端下发的加密因子A1及加密数据A3时，会进行如下处理：

a)以存储在考勤机内的所述第一预设算法对加密因子A1进行处理后得到的数作为解密密钥，该解密密钥与上述key相同，并通过利用与移动终端相同的AES算法解密该加密数据A3，得出上述移动终端生成的随机数A2；

b)使用与移动终端相同的不可逆算法对随机数A2进行计算处理，得到随机数A2在移动终端上的第二处理数据C2；

c)以上述key作为加密密钥，通过与移动终端相同的AES算法对第二处理数据C2进行加密，得到C2的加密数据，该加密数据即为上述加密数据B1，并将该加密数据B1返回至移动终端。

在本实施例中，不可逆算法表示，即使源数据只修改一个字节都会导致计算出来的结果产生巨大变化的算法，并且具有单向性、不可逆性。如MD5(Message-Digest Algorithm 5，信息-摘要算法5)、SHA(Secure Hash Algorithm,安全散列算法)、CRC(Cyclic Redundancy Check,循环冗余校验)等算法。

在S402中，若所述考勤机为所述授权设备，则所述移动终端向所述考勤机提交数据下载请求。

本实施例对与移动终端相连的考勤机进行合法性识别，通过预设在移动终端以及在合法授权考勤机中的握手识别算法来实现，保证了移动终端即使连接了非授权设备，也无法与其进行交互，连接也将会被强制断开。本实施例使得移动终端只能下载和管理授权设备中的考勤数据，从而提高了移动终端中应用程序的安全性能，避免不法分子使用本厂商考勤机配套的移动终端应用程序来对其他厂商的考勤机进行考勤数据的交互以及管理。

作为本发明的另一个实施例，如图6所示，S201中，所述移动终端与预设的考勤机建立无线连接包括：

在S601中，所述预设的考勤机发出蓝牙信号。

在本实施例中，考勤机内设置有蓝牙模块，并且能够基于该蓝牙模块启动蓝牙功能。考勤机作为主设备发送蓝牙信号，即发出2.4GHz至2.485GHz的ISM波段中的UHF(Ultra High Frequency，特高频)无线电波信号。

在S602中，所述移动终端根据检测到的所述蓝牙信号，向所述考勤机发送配对密码。

在S603中，若所述配对密码与所述考勤机中的预设密钥相匹配，则所述移动终端通过蓝牙方式与所述考勤机建立无线连接。

由于在考勤机中的预设密码及移动终端中的配对密码相同，因此，考勤机及移动终端通过内部的预设算法生成的链路密钥也相同，从而完成了蓝牙连接认证的过程。由此，移动终端与考勤机之间建立了链路级的无线连接。

图7示出了本发明实施例提供的考勤数据的传输方法考勤机一侧的实现流程，在本实施例中，流程的执行主体为考勤机。

对于本文中所公开的所有实施例中的内容，在本发明实施例中也同样适用，本发明实施例中的考勤数据的传输原理与图1至图6所述的考勤数据的传输方法中的实现原理相一致，因此仅简要地描述该流程，不赘述：

S701中，考勤机与移动终端建立无线连接。

S702中，所述考勤机获取所述移动终端上传的基于个人账号的身份验证信息。

S703中，当所述个人账号确认为合法账号时，所述考勤机向所述移动终端返回关于所述个人账号的身份确认信息。

S704中，所述考勤机接收所述移动终端提交的数据下载请求。

S705中，所述考勤机将与所述个人账号的权限相匹配的考勤数据发送至所述移动终端。

作为本发明的一个实施例，如图8所示，S701中，所述考勤机与移动终端建立无线连接包括：

在S801中，所述考勤机接收所述移动终端的广播信息，所述广播信息中携带了所述移动终端的IP地址及端口号。

在S802中，根据所述移动终端的IP地址及端口号，所述考勤机将其对应的考勤机信息发送至所述移动终端，以使所述移动终端根据所述考勤机信息与所述考勤机建立连接。

对于本文中所公开的所有实施例中的内容，在本发明实施例中也同样适用，本发明实施例中的考勤数据的传输原理与图1至图6所述的考勤数据的传输方法中的实现原理相一致，因此不一一赘述。

应理解，上述实施例中各步骤的序号的大小并不意味着执行顺序的先后，各过程的执行顺序应以其功能和内在逻辑确定，而不应对本发明实施例的实施过程构成任何限定。

对应于上文实施例所述的移动终端侧的考勤数据的传输方法，图7示出了本发明实施例提供的位于移动终端侧的考勤数据的传输装置的结构框图，为了便于说明，仅示出了与本实施例相关的部分。

参照图9，该装置包括：

第一连接单元91，用于与预设的考勤机建立无线连接。

发送单元92，用于向所述考勤机发送基于个人账号的身份验证信息，以使所述考勤机确认所述个人账号为合法账号后，向所述移动终端返回身份确认信息。

请求单元93，用于向所述考勤机提交数据下载请求。

第一获取单元94，用于获取所述考勤机发送过来的与所述个人账号的权限相匹配的所述考勤数据。

可选地，所述第一连接单元91包括：

广播子单元，用于对所述装置的IP地址及端口号进行广播，以使处于广播域内的每台考勤机接收所述移动终端的IP地址及端口号。

获取子单元，用于获取所述每台考勤机根据所述装置的IP地址及端口号发送过来的考勤机信息。

筛选子单元，用于对所述考勤机信息进行解析处理，以筛选出所述预设的考勤机对应的所述考勤机信息。

连接子单元，用于根据筛选出的所述考勤机信息中的IP地址及端口号，与所述预设的考勤机进行无线连接。

可选地，所述请求单元93包括；

识别子单元，用于通过预设的握手识别算法确认所述考勤机是否为授权设备。

请求子单元，用于若所述考勤机为所述授权设备，则向所述考勤机提交数据下载请求。

对应于上文实施例所述的考勤机一侧的考勤数据的传输方法，图10示出了本发明实施例提供的位于考勤机一侧的考勤数据的传输装置的结构框图，为了便于说明，仅示出了与本实施例相关的部分。

参照图10，该装置包括：

第二连接单元101，用于与移动终端建立无线连接。

第二获取单元102，用于获取所述移动终端上传的基于个人账号的身份验证信息。

确认单元103，用于当所述个人账号确认为合法账号时，向所述移动终端返回关于所述个人账号的身份确认信息。

接收单元104，用于接收所述移动终端提交的数据下载请求。

下发单元105，用于将与所述个人账号的权限相匹配的考勤数据发送至所述移动终端。

可选地，所述第二连接单元101包括：

广播接收子单元，用于接收所述移动终端的广播信息，所述广播信息为所述移动终端的IP地址及端口号。

信息发送子单元，用于根据所述移动终端的IP地址及端口号，将所述装置对应的考勤机信息发送至所述移动终端，以使所述移动终端根据所述考勤机信息与所述装置建立连接。

所属领域的技术人员可以清楚地了解到，为了描述的方便和简洁，仅以上述各功能单元、模块的划分进行举例说明，实际应用中，可以根据需要而将上述功能分配由不同的功能单元、模块完成，即将所述装置的内部结构划分成不同的功能单元或模块，以完成以上描述的全部或者部分功能。实施例中的各功能单元、模块可以集成在一个处理单元中，也可以是各个单元单独物理存在，也可以两个或两个以上单元集成在一个单元中，上述集成的单元既可以采用硬件的形式实现，也可以采用软件功能单元的形式实现。另外，各功能单元、模块的具体名称也只是为了便于相互区分，并不用于限制本申请的保护范围。上述系统中单元、模块的具体工作过程，可以参考前述方法实施例中的对应过程，在此不再赘述。

本领域普通技术人员可以意识到，结合本文中所公开的实施例描述的各示例的单元及算法步骤，能够以电子硬件、或者计算机软件和电子硬件的结合来实现。这些功能究竟以硬件还是软件方式来执行，取决于技术方案的特定应用和设计约束条件。专业技术人员可以对每个特定的应用来使用不同方法来实现所描述的功能，但是这种实现不应认为超出本发明的范围。

在本发明所提供的实施例中，应该理解到，所揭露的装置和方法，可以通过其它的方式实现。例如，以上所描述的系统实施例仅仅是示意性的，例如，所述模块或单元的划分，仅仅为一种逻辑功能划分，实际实现时可以有另外的划分方式，例如多个单元或组件可以结合或者可以集成到另一个系统，或一些特征可以忽略，或不执行。另一点，所显示或讨论的相互之间的耦合或直接耦合或通讯连接可以是通过一些接口，装置或单元的间接耦合或通讯连接，可以是电性，机械或其它的形式。

所述作为分离部件说明的单元可以是或者也可以不是物理上分开的，作为单元显示的部件可以是或者也可以不是物理单元，即可以位于一个地方，或者也可以分布到多个网络单元上。可以根据实际的需要选择其中的部分或者全部单元来实现本实施例方案的目的。

另外，在本发明各个实施例中的各功能模块可以集成在一个处理单元中，也可以是各个模块单独物理存在，也可以两个或两个以上模块集成在一个单元中。上述集成的单元既可以采用硬件的形式实现，也可以采用软件功能单元的形式实现。

所述集成的单元如果以软件功能单元的形式实现并作为独立的产品销售或使用时，可以存储在一个计算机可读取存储介质中。基于这样的理解，本发明实施例的技术方案本质上或者说对现有技术做出贡献的部分或者该技术方案的全部或部分可以以软件产品的形式体现出来，该计算机软件产品存储在一个存储介质中，包括若干指令用以使得一台计算机设备(可以是个人计算机，服务器，或者网络设备等)或处理器(processor)执行本发明实施例各个实施例所述方法的全部或部分步骤。而前述的存储介质包括：U盘、移动硬盘、只读存储器(ROM，Read-Only Memory)、随机存取存储器(RAM，Random Access Memory)、磁碟或者光盘等各种可以存储程序代码的介质。

以上所述实施例仅用以说明本发明的技术方案，而非对其限制；尽管参照前述实施例对本发明进行了详细的说明，本领域的普通技术人员应当理解：其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换；而这些修改或者替换，并不使相应技术方案的本质脱离本发明各实施例技术方案的精神和范围，均应包含在本发明的保护范围之内。
