智能电视足球模式的控制方法及装置与流程

本发明涉及智能电视技术领域，尤其涉及一种智能电视足球模式的控制方法及装置。

背景技术：

随着智能电视技术的不断发展，智能电视的功能越来越丰富，例如，在播放足球节目时，支持用户手动开启智能电视上的足球模式，通过足球模式来优化智能电视输出的视频画质和音频声道，给用户带来置身足球场的感觉。

但是，目前智能电视的足球模式的开启和关闭大多为基于按键的输入方式所控制的，这种按键的输入方式在有些场合不能满足用户对智能电视的足球模式控制的需求。例如，当用户正在做菜，其双手沾满面粉或者其他材料，若此时用户需要对智能电视的足球模式进行操作必定中断当前手中的工作，并且需要清洗双手后在拿起遥控器进行操作，又如，若遥控器没有电了，且家中也没有储备遥控器的电池，那么此时将无法开启和关闭智能电视的足球模式，影响用户体验。

技术实现要素：

本发明的主要目的在于提供一种智能电视足球模式的控制方法及装置，旨在使得开启和关闭智能电视的足球模式更加灵活、高效。

为实现上述目的，本发明提供的一种智能电视足球模式的控制方法，所述智能电视足球模式的控制方法包括以下步骤：

在视频播放模式下，识别视频播放过程中视频图片中的绿色背景图片与非绿色背景图片；

每隔预设单元时间统计距离当前时刻之前第一预设时长内的绿色背景图片数量与非绿色背景图片数量；

当第一预设时长内播放的视频图片中绿色背景图片数量与非绿色背景图片数量的数量比大于预设数值时，控制智能电视进入足球模式。

优选地，所述当第一预设时长内播放的视频图片中绿色背景图片数量与非绿色背景图片数量的数量比大于预设数值时，控制智能电视进入足球模式的步骤包括：

当第一预设时长内播放的视频图片中绿色背景图片数量与非绿色背景图片数量的数量比大于预设数值时，识别第一预设时长内播放的视频图片中存在的圆形轮廓的球类图像；

判断球类图像的图像特征是否满足预设的足球类图像特征；

当球类图像的图像特征满足预设的足球类图像特征时，确定智能电视当前播放的视频为足球类视频，控制智能电视进入足球模式。

优选地，所述当球类图像的图像特征满足预设的足球类图像特征时，确定智能电视当前播放的视频为足球类视频，控制智能电视进入足球模式的步骤包括：

当球类图像的图像特征满足预设的足球类图像特征时，根据第一预设时长内播放的视频图片中球体所在的位置确定球体运动轨迹，其中，球体为满足足球类图像特征的球类图像；

判断球体运动轨迹是否满足预设的足球运动轨迹；

当球体运动轨迹满足预设的足球运动轨迹时，确定智能电视当前播放的视频为足球类视频，控制智能电视进入足球模式。

优选地，所述在视频播放模式下，识别视频播放过程中视频图片中的绿色背景图片与非绿色背景图片的步骤包括：

在视频播放模式下，每间隔第二预设时长采集一帧视频图片，其中，第一预设时长大于第二预设时长；

对当前采集的视频图片进行分区，获取当前采集的视频图片内的多个图片区域；

判断图片区域中绿色背景区域数量与非绿色背景区域数量的区域比值是否大于预设区域比值；

当区域比值大于预设区域比值时，确定当前采集的视频图片为绿色背景图片；

当区域比值小于预设区域比值时，确定当前采集的视频图片为非绿色背景图片。

优选地，所述判断图片区域中绿色背景区域数量与非绿色背景区域数量的区域比值是否大于预设区域比值的步骤之前还包括：

获取图片区域各个像素点的像素值，根据像素值确定各个像素点输出的颜色；

判断图片区域中绿色类型像素点数量与非绿色类型像素点数量的像素点比值是否大于预设像素点比值；

当像素点比值大于预设像素点比值时，将图片区域确定为绿色背景区域；

当像素点比值小于预设像素点比值时，将图片区域确定为非绿色背景区域。

此外，为实现上述目的，本发明还提供一种智能电视足球模式的控制装置，应用于智能电视，所述智能电视足球模式的控制装置包括：

识别模块，用于在视频播放模式下，识别视频播放过程中视频图片中的绿色背景图片与非绿色背景图片；

统计模块，用于每隔预设单元时间统计距离当前时刻之前第一预设时长内的绿色背景图片数量与非绿色背景图片数量；

控制模块，用于当第一预设时长内播放的视频图片中绿色背景图片数量与非绿色背景图片数量的数量比大于预设数值时，控制智能电视进入足球模式。

优选地，所述控制模块包括：

识别单元，用于当第一预设时长内播放的视频图片中绿色背景图片数量与非绿色背景图片数量的数量比大于预设数值时，识别第一预设时长内播放的视频图片中存在的圆形轮廓的球类图像；

判断单元，用于判断球类图像的图像特征是否满足预设的足球类图像特征；

控制单元，用于当球类图像的图像特征满足预设的足球类图像特征时，确定智能电视当前播放的视频为足球类视频，控制智能电视进入足球模式。

优选地，所述控制单元包括：

确定子单元，用于当球类图像的图像特征满足预设的足球类图像特征时，根据第一预设时长内播放的视频图片中球体所在的位置确定球体运动轨迹，其中，球体为满足足球类图像特征的球类图像；

判断子单元，用于判断球体运动轨迹是否满足预设的足球运动轨迹；

控制子单元，用于当球体运动轨迹满足预设的足球运动轨迹时，确定智能电视当前播放的视频为足球类视频，控制智能电视进入足球模式。

优选地，所述识别模块包括：

采集模块，用于在视频播放模式下，每间隔第二预设时长采集一帧视频图片，其中，第一预设时长大于第二预设时长；

获取模块，用于对当前采集的视频图片进行分区，获取当前采集的视频图片内的多个图片区域；

第一判断模块，用于判断图片区域中绿色背景区域数量与非绿色背景区域数量的区域比值是否大于预设区域比值；当区域比值大于预设区域比值时，确定当前采集的视频图片为绿色背景图片；当区域比值小于预设区域比值时，确定当前采集的视频图片为非绿色背景图片。

优选地，所述智能电视足球模式的控制装置还包括：

确定模块，用于获取图片区域各个像素点的像素值，根据像素值确定各个像素点输出的颜色；

第二判断模块，用于判断图片区域中绿色类型像素点数量与非绿色类型像素点数量的像素点比值是否大于预设像素点比值；当像素点比值大于预设像素点比值时，将图片区域确定为绿色背景区域；当像素点比值小于预设像素点比值时，将图片区域确定为非绿色背景区域。

本发明在视频播放模式下，通过识别视频播放过程中视频图片中的绿色背景图片与非绿色背景图片，每隔预设单元时间统计距离当前时刻之前第一预设时长内的绿色背景图片数量与非绿色背景图片数量，当第一预设时长内播放的视频图片中绿色背景图片数量与非绿色背景图片数量的数量比大于预设数值时，控制智能电视进入足球模式。由于当第一预设时长内播放的视频图片中绿色背景图片数量与非绿色背景图片数量的数量比大于预设数值时，表明智能电视当前播放的视频的背景颜色为绿色，从而确定智能电视当前播放的视频为足球类视频，而本发明在确定智能电视当前播放的视频为足球类视频时，自动开启足球模式，不需要用户手动操作，因此使得开启和关闭智能电视的足球模式更加灵活、高效，满足用户在特殊状态下的需求。

附图说明

图1为本发明智能电视足球模式的控制方法的第一实施例的流程示意图；

图2为本发明图1所示第一实施例中步骤S30的细化步骤的流程示意图；

图3为本发明训练足球类图像特征的场景示意图；

图4为本发明智能电视足球模式的控制方法中步骤S33的细化步骤的流程示意图；

图5为本发明图1所示第一实施例中步骤S10的细化步骤的流程示意图；

图6为本发明对视频图片进行分区的场景示意图；

图7为本发明智能电视足球模式的控制方法的第二实施例的流程示意图；

图8为本发明智能电视足球模式的控制装置的第一实施例的功能模块示意图；

图9为本发明智能电视足球模式的控制装置的第二实施例中控制模块的细化功能模块示意图；

图10为本发明智能电视足球模式的控制装置的第三实施例中控制单元的细化功能模块示意图；

图11为本发明智能电视足球模式的控制装置的第四实施例中识别模块的细化功能模块示意图；

图12为本发明智能电视足球模式的控制装置的第五实施例的功能模块示意图。

本发明目的的实现、功能特点及优点将结合实施例，参照附图做进一步说明。

具体实施方式

应当理解，此处所描述的具体实施例仅仅用以解释本发明，并不用于限定本发明。

基于上述问题，本发明提供一种智能电视足球模式的控制方法。

参照图1，图1为本发明智能电视足球模式的控制方法的第一实施例的流程示意图。

在本实施例中，所述智能电视足球模式的控制方法包括：

步骤S10，在视频播放模式下，识别视频播放过程中视频图片中的绿色背景图片与非绿色背景图片；

在本实施例中，在智能电视的视频播放模式下，每间隔一定时间采集一帧视频图片，如每间隔0.1s采集一帧视频图片，并判断每帧视频图片的背景是绿色的还是非绿色的，若视频图片的背景是绿色的，则将视频图片确定为绿色背景图片，若视频图片的背景是非绿色的，则将视频图片确定为非绿色背景图片。

步骤S20，每隔预设单元时间统计距离当前时刻之前第一预设时长内的绿色背景图片数量与非绿色背景图片数量；

每间隔预设单位时间统计距离当前时刻之前第一预设时长内的绿色背景图片数量与非绿色背景图片数量，例如，在视频播放过程中，在10:00am时，统计了10:00am之前2分钟内的绿色背景图片数量与非绿色背景图片数量，即在10:00am时刻统计了从9:58am到10:00am这两分钟内，采集的所有视频图片中绿色背景图片数量与非绿色背景图片数量，而在10：01am时，统计10：01am之前两分钟内的绿色背景图片数量与非绿色背景图片数量，即每间隔1分钟统计距离当前时刻(10：01am)之前2分钟(从9:59am到10:01am)内，采集的所有视频图片中绿色背景图片数量与非绿色背景图片数量。

步骤S30，当第一预设时长内播放的视频图片中绿色背景图片数量与非绿色背景图片数量的数量比大于预设数值时，控制智能电视进入足球模式。

计算绿色背景图片数量与非绿色背景图片数量的数量比，判断绿色背景图片数量与非绿色背景图片数量的数量比是否大于预设数值，当第一预设时长内播放的视频图片中绿色背景图片数量与非绿色背景图片数量的数量比大于或者等于预设数值时，将智能电视当前播放的视频背景确定为绿色背景，进而确定智能电视当前播放的视频背景为草地。在确定智能电视当前播放的视频背景为草地时，检测第一预设时长内播放的视频图片是否存在球类图像，若存在球类图像，则确定智能电视当前播放的视频为足球类视频，控制智能电视进入足球模式；或者，在确定智能电视当前播放的视频背景为草地时，检测第一预设时长内播放的视频图片中运动员的运动姿势，如判断运动员是否是用脚踢球(用头传球)，若确定运动员用脚踢球，则确定智能电视当前播放的视频为足球类视频，控制智能电视进入足球模式；又或者，在确定智能电视当前播放的视频背景为草地时，在判断第一预设时长内播放的视频图片是否存在球类图像的同时，还需第一预设时长内播放的视频图片中运动员的运动姿势是否是满足用脚踢球的姿势，当这两条件同时满足时，确定智能电视当前播放的视频为足球类视频，控制智能电视进入足球模式。

可以理解的是，每隔预设单元时间解析距离当前时刻之前第一预设时长内采集的音频信息，提取音频信息中与足球关联的词汇，如足球、足球比赛的名称、足球球星的名称以及足球球队的名称，若提取的音频信息中与足球关联的词汇达到预设值，那么将智能电视当前播放的视频确定为足球类视频，控制智能电视进入足球模式。

当第一预设时长内播放的视频图片中绿色背景图片数量与非绿色背景图片数量的数量比小于预设数值时，将智能电视当前播放的视频背景确定为非绿色背景，进而确定智能电视当前播放的视频背景不是草地，从而控制智能电视退出足球模式。

本实施例在视频播放模式下，通过识别视频播放过程中视频图片中的绿色背景图片与非绿色背景图片，每隔预设单元时间统计距离当前时刻之前第一预设时长内的绿色背景图片数量与非绿色背景图片数量，当第一预设时长内播放的视频图片中绿色背景图片数量与非绿色背景图片数量的数量比大于预设数值时，控制智能电视进入足球模式。由于当第一预设时长内播放的视频图片中绿色背景图片数量与非绿色背景图片数量的数量比大于预设数值时，表明智能电视当前播放的视频的背景颜色为绿色，从而确定智能电视当前播放的视频为足球类视频，而本发明在确定智能电视当前播放的视频为足球类视频时，自动开启足球模式，不需要用户手动操作，因此使得开启和关闭智能电视的足球模式更加灵活、高效，满足用户在特殊状态下的需求。

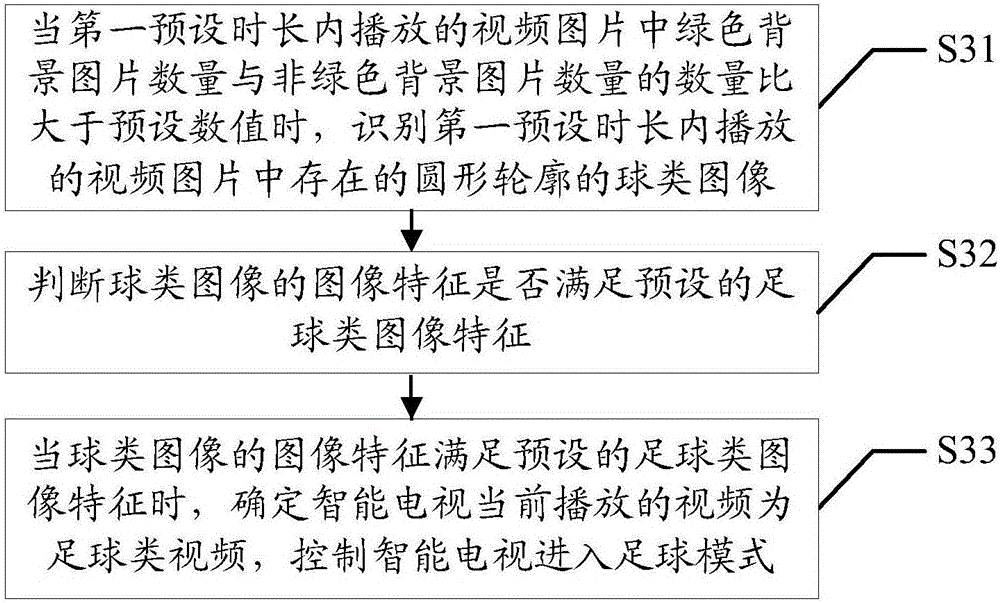

进一步的，请参阅图2，为本发明第一实施例中步骤S30的细化步骤，该步骤S30的细化步骤包括：

步骤S31，当第一预设时长内播放的视频图片中绿色背景图片数量与非绿色背景图片数量的数量比大于预设数值时，识别第一预设时长内播放的视频图片中存在的圆形轮廓的球类图像；

步骤S32，判断球类图像的图像特征是否满足预设的足球类图像特征；

步骤S33，当球类图像的图像特征满足预设的足球类图像特征时，确定智能电视当前播放的视频为足球类视频，控制智能电视进入足球模式。

在本实施例中，由于对于不同体育类类别节目中视频剪辑方式存在明显区别，比如对于赛车类型，为保证观看的连贯性，视频剪辑以远景、长镜头为主，而对于足球运动，为及时捕捉精彩镜头，摄像机会频繁切换，并以中景为主，因此将智能电视的显示屏划分成多个区域，并将足球出现各个区域的各个特征进行记录并保存，得到足球类图像特征的样本库，例如，结合图3，将智能电视的显示屏划分成A、B、C、D四个区域，其中，A区域和B区域显示的草地区域，那么A区域和B区域中足球类图像特征包含有足球的圆形轮廓、足球的大小以及足球贴在草地上，C区域和D区域显示的是非草地区域，那么C区域和D区域中足球类图像特征包含有足球的圆形轮廓、足球的大小。当第一预设时长内播放的视频图片中绿色背景图片数量与非绿色背景图片数量的数量比大于预设数值时，识别第一预设时长内播放的视频图片中存在的圆形轮廓的球类图像，判断球类图像的图像特征是否满足预设的足球类图像特征，当球类图像的图像特征满足预设的足球类图像特征时，确定智能电视当前播放的视频为足球类视频，控制智能电视进入足球模式。

当球类图像的图像特征不满足预设的足球类图像特征时，确定智能电视当前播放的视频不是足球类视频，则不开启智能电视的足球模式或者控制智能电视退出足球模式。

本实施例当第一预设时长内播放的视频图片中绿色背景图片数量与非绿色背景图片数量的数量比大于预设数值时，通过识别第一预设时长内播放的视频图片中存在的圆形轮廓的球类图像，判断球类图像的图像特征是否满足预设的足球类图像特征，当球类图像的图像特征满足预设的足球类图像特征时，确定智能电视当前播放的视频为足球类视频，控制智能电视进入足球模式。由于在草地上进行的运动有很多种，为了避免误判，因此在还需要进一步判断第一预设时长内播放的视频图片中存在的圆形轮廓的球类图像是否满足预设的足球类图像特征，当球类图像的图像特征满足预设的足球类图像特征时，表明智能电视当前播放的视频为足球类视频，则控制智能电视进入足球模式，从而提高智能电视对足球模式控制的精确度。

进一步的，请参阅图4，为本发明提出的智能电视足球模式的控制方法中步骤S33的细化步骤，该步骤S33的细化步骤包括：

步骤S331，当球类图像的图像特征满足预设的足球类图像特征时，根据第一预设时长内播放的视频图片中球体所在的位置确定球体运动轨迹，其中，球体为满足足球类图像特征的球类图像；

步骤S332，判断球体运动轨迹是否满足预设的足球运动轨迹；

步骤S333，当球体运动轨迹满足预设的足球运动轨迹时，确定智能电视当前播放的视频为足球类视频，控制智能电视进入足球模式。

在本实施例中，当球类图像的图像特征满足预设的足球类图像特征时，确定第一预设时长内播放的视频图片中球体所在的位置，由于第一预设时长内播放的视频图片中的各个视频图片是按照采集时间顺序进行排列的，因此将各个视频图片中球体所在的坐标位置进行连接，得到球体运动轨迹。其中，球体在视频图片中的坐标位置是三维空间坐标。

预设的足球运动轨迹包括贴着草地面进行曲线运动、离开草地进行曲线运动。判断球体运动轨迹是否满足预设的足球运动轨迹，当球体运动轨迹满足预设的足球运动轨迹时，确定智能电视当前播放的视频为足球类视频，控制智能电视进入足球模式。

本实施例当球类图像的图像特征满足预设的足球类图像特征时，通过根据第一预设时长内播放的视频图片中球体所在的位置确定球体运动轨迹，判断球体运动轨迹是否满足预设的足球运动轨迹，当球体运动轨迹满足预设的足球运动轨迹时，确定智能电视当前播放的视频为足球类视频，控制智能电视进入足球模式。由于足球运动轨迹是特有的，因此在确定球类图像的图像特征满足预设的足球类图像特征时，还需要判断第一预设时长内播放的视频图片中球体运动轨迹，是否满足预设的足球运动轨迹，以提高对足球类视频的识别效率和准确率。

进一步的，请参阅图5，为本发明第一实施例中步骤S10的细化步骤，该步骤S10的细化步骤包括：

步骤S11，在视频播放模式下，每间隔第二预设时长采集一帧视频图片，其中，第一预设时长大于第二预设时长；

在本实施例中，在视频播放模式下，每间隔第二预设时长采集一帧视频图片，每个时刻所采集的一帧视频图片可以理解为该时刻当前采集的视频图片，例如，在10:00am时刻采集一帧视频图片，那么该视频图片可以理解为10:00am时刻当前采集的视频图片。由于第一预设时长大于第二预设时长，意味着第一预设时长内的视频图片集合包含有多个第二预设时长采集视频图片。

步骤S12，对当前采集的视频图片进行分区，获取当前采集的视频图片内的多个图片区域；

步骤S13，判断图片区域中绿色背景区域数量与非绿色背景区域数量的区域比值是否大于预设区域比值；当区域比值大于预设区域比值时，确定当前采集的视频图片为绿色背景图片；当区域比值小于预设区域比值时，确定当前采集的视频图片为非绿色背景图片。

对当前采集的视频图片进行分区，获取当前采集的视频图片内的多个图片区域，例如，结合图6，采用9点分析法对当前采集的视频图片进行分区，得到当前采集的视频图片内的9个图片区域(S1区域至S9区域)，并判断这9个图片区域每个图片区域的背景是绿色的还是非绿色的，若图片区域的背景是绿色的，则将图片区域确定为绿色背景区域，若图片区域的背景是非绿色的，则将图片区域确定为非绿色背景区域。统计图片区域中绿色背景区域的数量与非绿色背景区域的数量，计算图片区域中绿色背景区域数量与非绿色背景区域数量的区域比值，判断区域比值是否大于预设区域比值。当区域比值大于或者等于预设区域比值时，表明当前采集的视频图片的背景颜色大面积都为绿色，确定当前采集的视频图片为绿色背景图片，当区域比值小于预设区域比值时，表明当前采集的视频图片的背景颜色大面积都为非绿色，确定当前采集的视频图片为非绿色背景图片。

本实施例通过在视频播放模式下，每间隔第二预设时长采集一帧视频图片，其中，第一预设时长大于第二预设时长，对当前采集的视频图片进行分区，获取当前采集的视频图片内的多个图片区域，并判断图片区域中绿色背景区域数量与非绿色背景区域数量的区域比值是否大于预设区域比值，当区域比值大于预设区域比值时，确定当前采集的视频图片为绿色背景图片，当区域比值小于预设区域比值时，确定当前采集的视频图片为非绿色背景图片。由于第一预设时长内的视频图片包含有连续多个第二预设时长内采集的视频图片，因此通过确定出多个第二预设时长内采集的视频图片是绿色背景图片，可准确的判定出智能电视当前播放的视频背景为绿色背景。

进一步的，请参阅图7，为本发明提出的智能电视足球模式的控制方法的第二实施例的流程示意图，在该第二实施例中，步骤S13之前，该智能电视足球模式的控制方法还包括：

步骤S40，获取图片区域各个像素点的像素值，根据像素值确定各个像素点输出的颜色；

步骤S50，判断图片区域中绿色类型像素点数量与非绿色类型像素点数量的像素点比值是否大于预设像素点比值；当像素点比值大于预设像素点比值时，将图片区域确定为绿色背景区域；当像素点比值小于预设像素点比值时，将图片区域确定为非绿色背景区域。

在本实施例中，智能电视中预存有像素值与绿色的匹配表。分别获取各个图片区域中各个像素点的像素值，如获取S1区域中各个像素点的像素值，确定S1区域中像素点A的R值为26、G值为111、B值为52，通过查找该匹配表，确定该像素点A输出的颜色为绿色，若通过查表无法找的与像素点A的像素值匹配的预设像素值，则确定该像素点A输出的颜色为非绿色。若像素点输出的颜色为绿色，则确定该像素点为绿色类型像素点，若像素点输出的颜色为非绿色，则确定该像素点为非绿色类型像素点。分别统计各个图片区域中的绿色类型像素点的数量以及非绿色类型像素点的数量，如统计S1区域中的绿色类型像素点的数量以及非绿色类型像素点的数量，分别计算各个图片区域中绿色类型像素点数量与非绿色类型像素点数量的当前像素点比值，判断当前像素点比值是否大于预设像素点比值。当当前像素点比值大于预设像素点比值时，将图片区域确定为绿色背景区域，当当前像素点比值小于预设像素点比值时，将图片区域确定为非绿色背景区域。

本实施例通过获取图片区域各个像素点的像素值，根据像素值确定各个像素点输出的颜色，判断图片区域中绿色类型像素点数量与非绿色类型像素点数量的像素点比值是否大于预设像素点比值；当像素点比值大于预设像素点比值时，将图片区域确定为绿色背景区域；当像素点比值小于预设像素点比值时，将图片区域确定为非绿色背景区域。由于当当前像素点比值大于预设像素点比值时，意味着图片区域的背景颜色大部分为绿色，因此通过确定多个图片区域是绿色背景区域，可准确的判定出视频图片为绿色背景图片。

本发明进一步提供一种智能电视足球模式的控制装置。

参照图8，图8为本发明智能电视足球模式的控制装置的第一实施例的功能模块示意图。

在本实施例中，所述智能电视足球模式的控制装置包括：识别模块10、统计模块20及控制模块30。

所述识别模块10，用于在视频播放模式下，识别视频播放过程中视频图片中的绿色背景图片与非绿色背景图片；

在本实施例中，在智能电视的视频播放模式下，每间隔一定时间采集一帧视频图片，如每间隔0.1s采集一帧视频图片，识别模块10判断每帧视频图片的背景是绿色的还是非绿色的，若视频图片的背景是绿色的，则将视频图片确定为绿色背景图片，若视频图片的背景是非绿色的，则将视频图片确定为非绿色背景图片。

所述统计模块20，用于每隔预设单元时间统计距离当前时刻之前第一预设时长内的绿色背景图片数量与非绿色背景图片数量；

统计模块20每间隔预设单位时间统计距离当前时刻之前第一预设时长内的绿色背景图片数量与非绿色背景图片数量，例如，在视频播放过程中，在10:00am时，统计了10:00am之前2分钟内的绿色背景图片数量与非绿色背景图片数量，即在10:00am时刻统计了从9:58am到10:00am这两分钟内，采集的所有视频图片中绿色背景图片数量与非绿色背景图片数量，而在10：01am时，统计10：01am之前两分钟内的绿色背景图片数量与非绿色背景图片数量，即每间隔1分钟统计距离当前时刻(10：01am)之前2分钟(从9:59am到10:01am)内，采集的所有视频图片中绿色背景图片数量与非绿色背景图片数量。

所述控制模块30，用于当第一预设时长内播放的视频图片中绿色背景图片数量与非绿色背景图片数量的数量比大于预设数值时，控制智能电视进入足球模式。

计算绿色背景图片数量与非绿色背景图片数量的数量比，控制模块30判断绿色背景图片数量与非绿色背景图片数量的数量比是否大于预设数值，当第一预设时长内播放的视频图片中绿色背景图片数量与非绿色背景图片数量的数量比大于或者等于预设数值时，将智能电视当前播放的视频背景确定为绿色背景，进而确定智能电视当前播放的视频背景为草地。在确定智能电视当前播放的视频背景为草地时，检测第一预设时长内播放的视频图片是否存在球类图像，若存在球类图像，则确定智能电视当前播放的视频为足球类视频，控制智能电视进入足球模式；或者，在确定智能电视当前播放的视频背景为草地时，检测第一预设时长内播放的视频图片中运动员的运动姿势，如判断运动员是否是用脚踢球(用头传球)，若确定运动员用脚踢球，则确定智能电视当前播放的视频为足球类视频，控制智能电视进入足球模式；又或者，在确定智能电视当前播放的视频背景为草地时，在判断第一预设时长内播放的视频图片是否存在球类图像的同时，还需第一预设时长内播放的视频图片中运动员的运动姿势是否是满足用脚踢球的姿势，当这两条件同时满足时，确定智能电视当前播放的视频为足球类视频，控制智能电视进入足球模式。

可以理解的是，每隔预设单元时间解析距离当前时刻之前第一预设时长内采集的音频信息，提取音频信息中与足球关联的词汇，如足球、足球比赛的名称、足球球星的名称以及足球球队的名称，若提取的音频信息中与足球关联的词汇达到预设值，那么将智能电视当前播放的视频确定为足球类视频，控制智能电视进入足球模式。

当第一预设时长内播放的视频图片中绿色背景图片数量与非绿色背景图片数量的数量比小于预设数值时，将智能电视当前播放的视频背景确定为非绿色背景，进而确定智能电视当前播放的视频背景不是草地，从而控制智能电视退出足球模式。

本实施例在视频播放模式下，通过识别视频播放过程中视频图片中的绿色背景图片与非绿色背景图片，每隔预设单元时间统计距离当前时刻之前第一预设时长内的绿色背景图片数量与非绿色背景图片数量，当第一预设时长内播放的视频图片中绿色背景图片数量与非绿色背景图片数量的数量比大于预设数值时，控制智能电视进入足球模式。由于当第一预设时长内播放的视频图片中绿色背景图片数量与非绿色背景图片数量的数量比大于预设数值时，表明智能电视当前播放的视频的背景颜色为绿色，从而确定智能电视当前播放的视频为足球类视频，而本发明在确定智能电视当前播放的视频为足球类视频时，自动开启足球模式，不需要用户手动操作，因此使得开启和关闭智能电视的足球模式更加灵活、高效，满足用户在特殊状态下的需求。

进一步的，基于上述第一实施例，提出本发明智能电视足球模式的控制装置的第二实施例，在本实施例中，参照图9，所述控制模块30包括识别单元31、第一判断单元32及控制单元33。

所述识别单元31，用于当第一预设时长内播放的视频图片中绿色背景图片数量与非绿色背景图片数量的数量比大于预设数值时，识别第一预设时长内播放的视频图片中存在的圆形轮廓的球类图像；

所述第一判断单元32，用于判断球类图像的图像特征是否满足预设的足球类图像特征；

所述控制单元33，用于当球类图像的图像特征满足预设的足球类图像特征时，确定智能电视当前播放的视频为足球类视频，控制智能电视进入足球模式。

在本实施例中，由于对于不同体育类类别节目中视频剪辑方式存在明显区别，比如对于赛车类型，为保证观看的连贯性，视频剪辑以远景、长镜头为主，而对于足球运动，为及时捕捉精彩镜头，摄像机会频繁切换，并以中景为主，因此将智能电视的显示屏划分成多个区域，并将足球出现各个区域的各个特征进行记录并保存，得到足球类图像特征的样本库，例如，结合图3，将智能电视的显示屏划分成A、B、C、D四个区域，其中，A区域和B区域显示的草地区域，那么A区域和B区域中足球类图像特征包含有足球的圆形轮廓、足球的大小以及足球贴在草地上，C区域和D区域显示的是非草地区域，那么C区域和D区域中足球类图像特征包含有足球的圆形轮廓、足球的大小。当第一预设时长内播放的视频图片中绿色背景图片数量与非绿色背景图片数量的数量比大于预设数值时，识别单元31识别第一预设时长内播放的视频图片中存在的圆形轮廓的球类图像，第一判断单元32判断球类图像的图像特征是否满足预设的足球类图像特征，当球类图像的图像特征满足预设的足球类图像特征时，控制单元33确定智能电视当前播放的视频为足球类视频，控制智能电视进入足球模式。

当球类图像的图像特征不满足预设的足球类图像特征时，确定智能电视当前播放的视频不是足球类视频，则不开启智能电视的足球模式或者控制智能电视退出足球模式。

本实施例当第一预设时长内播放的视频图片中绿色背景图片数量与非绿色背景图片数量的数量比大于预设数值时，通过识别第一预设时长内播放的视频图片中存在的圆形轮廓的球类图像，判断球类图像的图像特征是否满足预设的足球类图像特征，当球类图像的图像特征满足预设的足球类图像特征时，确定智能电视当前播放的视频为足球类视频，控制智能电视进入足球模式。由于在草地上进行的运动有很多种，为了避免误判，因此在还需要进一步判断第一预设时长内播放的视频图片中存在的圆形轮廓的球类图像是否满足预设的足球类图像特征，当球类图像的图像特征满足预设的足球类图像特征时，表明智能电视当前播放的视频为足球类视频，则控制智能电视进入足球模式，从而提高智能电视对足球模式控制的精确度。

进一步的，基于上述第二实施例，提出本发明智能电视足球模式的控制装置的第三实施例，在本实施例中，参照图10，所述控制单元33包括确定子单元331、判断子单元332及控制子单元333。

所述确定子单元331，用于当球类图像的图像特征满足预设的足球类图像特征时，根据第一预设时长内播放的视频图片中球体所在的位置确定球体运动轨迹，其中，球体为满足足球类图像特征的球类图像；

所述判断子单元332，用于判断球体运动轨迹是否满足预设的足球运动轨迹；

所述控制子单元333，用于当球体运动轨迹满足预设的足球运动轨迹时，确定智能电视当前播放的视频为足球类视频，控制智能电视进入足球模式。

在本实施例中，当球类图像的图像特征满足预设的足球类图像特征时，确定子单元331确定第一预设时长内播放的视频图片中球体所在的位置，由于第一预设时长内播放的视频图片中的各个视频图片是按照采集时间顺序进行排列的，因此将各个视频图片中球体所在的坐标位置进行连接，得到球体运动轨迹。其中，球体在视频图片中的坐标位置是三维空间坐标。

预设的足球运动轨迹包括贴着草地面进行曲线运动、离开草地进行曲线运动。判断子单元332判断球体运动轨迹是否满足预设的足球运动轨迹，当球体运动轨迹满足预设的足球运动轨迹时，控制子单元333确定智能电视当前播放的视频为足球类视频，控制智能电视进入足球模式。

本实施例当球类图像的图像特征满足预设的足球类图像特征时，通过根据第一预设时长内播放的视频图片中球体所在的位置确定球体运动轨迹，判断球体运动轨迹是否满足预设的足球运动轨迹，当球体运动轨迹满足预设的足球运动轨迹时，确定智能电视当前播放的视频为足球类视频，控制智能电视进入足球模式。由于足球运动轨迹是特有的，因此在确定球类图像的图像特征满足预设的足球类图像特征时，还需要判断第一预设时长内播放的视频图片中球体运动轨迹，是否满足预设的足球运动轨迹，以提高对足球类视频的识别效率和准确率。

进一步的，基于上述第一实施例，提出本发明智能电视足球模式的控制装置的第四实施例，在本实施例中，参照图11，所述识别模块10包括采集单元11、获取单元12及第二判断单元13。

所述采集单元11，用于在视频播放模式下，每间隔第二预设时长采集一帧视频图片，其中，第一预设时长大于第二预设时长；

在本实施例中，在视频播放模式下，采集单元11每间隔第二预设时长采集一帧视频图片，每个时刻所采集的一帧视频图片可以理解为该时刻当前采集的视频图片，例如，在10:00am时刻采集一帧视频图片，那么该视频图片可以理解为10:00am时刻当前采集的视频图片。由于第一预设时长大于第二预设时长，意味着第一预设时长内的视频图片集合包含有多个第二预设时长采集视频图片。

所述获取单元12，用于对当前采集的视频图片进行分区，获取当前采集的视频图片内的多个图片区域；

所述第二判断单元13，用于判断图片区域中绿色背景区域数量与非绿色背景区域数量的区域比值是否大于预设区域比值；当区域比值大于预设区域比值时，确定当前采集的视频图片为绿色背景图片；当区域比值小于预设区域比值时，确定当前采集的视频图片为非绿色背景图片。

获取单元12对当前采集的视频图片进行分区，获取当前采集的视频图片内的多个图片区域，例如，结合图6，采用9点分析法对当前采集的视频图片进行分区，得到当前采集的视频图片内的9个图片区域(S1区域至S9区域)，并判断这9个图片区域每个图片区域的背景是绿色的还是非绿色的，若图片区域的背景是绿色的，则将图片区域确定为绿色背景区域，若图片区域的背景是非绿色的，则将图片区域确定为非绿色背景区域。统计图片区域中绿色背景区域的数量与非绿色背景区域的数量，计算图片区域中绿色背景区域数量与非绿色背景区域数量的区域比值，第二判断单元13判断区域比值是否大于预设区域比值。当区域比值大于或者等于预设区域比值时，表明当前采集的视频图片的背景颜色大面积都为绿色，确定当前采集的视频图片为绿色背景图片，当区域比值小于预设区域比值时，表明当前采集的视频图片的背景颜色大面积都为非绿色，确定当前采集的视频图片为非绿色背景图片。

本实施例通过在视频播放模式下，每间隔第二预设时长采集一帧视频图片，其中，第一预设时长大于第二预设时长，对当前采集的视频图片进行分区，获取当前采集的视频图片内的多个图片区域，并判断图片区域中绿色背景区域数量与非绿色背景区域数量的区域比值是否大于预设区域比值，当区域比值大于预设区域比值时，确定当前采集的视频图片为绿色背景图片，当区域比值小于预设区域比值时，确定当前采集的视频图片为非绿色背景图片。由于第一预设时长内的视频图片包含有连续多个第二预设时长内采集的视频图片，因此通过确定出多个第二预设时长内采集的视频图片是绿色背景图片，可准确的判定出智能电视当前播放的视频背景为绿色背景。

进一步的，基于上述第四实施例，提出本发明智能电视足球模式的控制装置的第五实施例，在本实施例中，参照图12，所述智能电视足球模式的控制装置还包括：确定模块40和判断模块50。

所述确定模块40，用于获取图片区域各个像素点的像素值，根据像素值确定各个像素点输出的颜色；

所述判断模块50，用于判断图片区域中绿色类型像素点数量与非绿色类型像素点数量的像素点比值是否大于预设像素点比值；当像素点比值大于预设像素点比值时，将图片区域确定为绿色背景区域；当像素点比值小于预设像素点比值时，将图片区域确定为非绿色背景区域。

在本实施例中，智能电视中预存有像素值与绿色的匹配表。确定模块40分别获取各个图片区域中各个像素点的像素值，如获取S1区域中各个像素点的像素值，确定S1区域中像素点A的R值为26、G值为111、B值为52，通过查找该匹配表，确定该像素点A输出的颜色为绿色，若通过查表无法找的与像素点A的像素值匹配的预设像素值，则确定该像素点A输出的颜色为非绿色。若像素点输出的颜色为绿色，则确定该像素点为绿色类型像素点，若像素点输出的颜色为非绿色，则确定该像素点为非绿色类型像素点。判断模块50分别统计各个图片区域中的绿色类型像素点的数量以及非绿色类型像素点的数量，如统计S1区域中的绿色类型像素点的数量以及非绿色类型像素点的数量，分别计算各个图片区域中绿色类型像素点数量与非绿色类型像素点数量的当前像素点比值，判断当前像素点比值是否大于预设像素点比值。当当前像素点比值大于预设像素点比值时，将图片区域确定为绿色背景区域，当当前像素点比值小于预设像素点比值时，将图片区域确定为非绿色背景区域。

本实施例通过获取图片区域各个像素点的像素值，根据像素值确定各个像素点输出的颜色，判断图片区域中绿色类型像素点数量与非绿色类型像素点数量的像素点比值是否大于预设像素点比值；当像素点比值大于预设像素点比值时，将图片区域确定为绿色背景区域；当像素点比值小于预设像素点比值时，将图片区域确定为非绿色背景区域。由于当当前像素点比值大于预设像素点比值时，意味着图片区域的背景颜色大部分为绿色，因此通过确定多个图片区域是绿色背景区域，可准确的判定出视频图片为绿色背景图片。

以上仅为本发明的优选实施例，并非因此限制本发明的专利范围，凡是利用本发明说明书及附图内容所作的等效结构或等效流程变换，或直接或间接运用在其他相关的技术领域，均同理包括在本发明的专利保护范围内。
